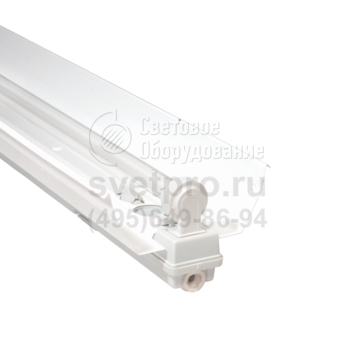

ББП01 RAY UV-C Медицинский светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8 |
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | II |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ББП01 RAY UV-C |
Мощность: | 36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Модель ББП01 RAY UV-C применяется в лечебных и терапевтических помещениях, лабораториях, цехах и складах фармацевтических предприятий, на станциях обеззараживания водозаборов.
Для применения настенного монтажа в состав изделия входят кронштейны.
В медицинском светильнике устанавливается специальная бактерицидная лампа в форм-факторе Т8. Лучистый (невидимый), а не световой (видимый) поток имеет длину волны до 253,7 нм. Мощность, которой характеризуется работа изделия, составляет 36 Вт. Выбор модификаций доступен по типу ПРА: электромагнитный или электронный, при этом cosϕ>0,85 или >0,96. Дополнительное оборудование помещено во внутренний отсек и защищено от воздействий извне.
Степень защиты электрического отсека соответствует IP54. Она обеспечена наличием уплотнения между корпусом и крышкой. Герметичность контактов цоколя лампы с патроном соблюдается ламподержателями. Диэлектрические свойства конструкции обеспечены изготовлением корпуса и крышки из полимера, армированного стекловолокном. Для защитного экрана и кронштейна применена листовая сталь. Её поверхность покрывает слой белого порошкового окрашивания. Экран формирует защитный угол ≥15°.
особенности продукта
- Функциональный дизайн.
- Характеристики определяются лампой.
конструкция
Корпус и панель корпуса | Стеклонаполненный полиамид, серого цвета. Изготовлены методом литья под давлением. Панель крепится к корпусу тремя поворотными замками из полиамида. |
Уплотнительная прокладка | Пенополиуретан. Изготовлена методом литья под давлением, по контуру между корпусом и рассеивателем. |
Защитный экран | Листовая сталь, окрашен белой порошковой краской. Крепится к корпусу двумя поворотными подпружиненными замками из ударопрочного полистирола. Защитный угол не менее 15°. |
Кронштейн | Листовая сталь, окрашен белой порошковой краской. |
Ламподержатель | Поликарбонат, гермитичный. |
Источник света | ДБ36 М (НИИИС, Россия, Саранск), TUV36W (Philips) Мощность 36 Вт, лучистый поток 12,5 Вт. • Лучистый поток в области излучения с длиной волны λmax=253,7 нм. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. |
Установка | Крепление на вертикальную монтажную поверхность на кронштейнах. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
RAY | UV-C коммерческое название. |
HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
Третья цифра | 1 - установка на монтажную поверхность. |

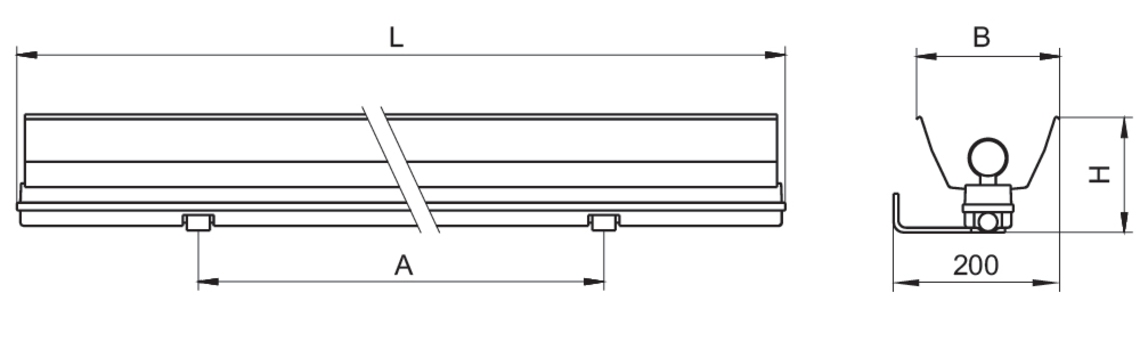

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ББП01 RAY UV-C | 1269 | 194 | 152 | 800 |

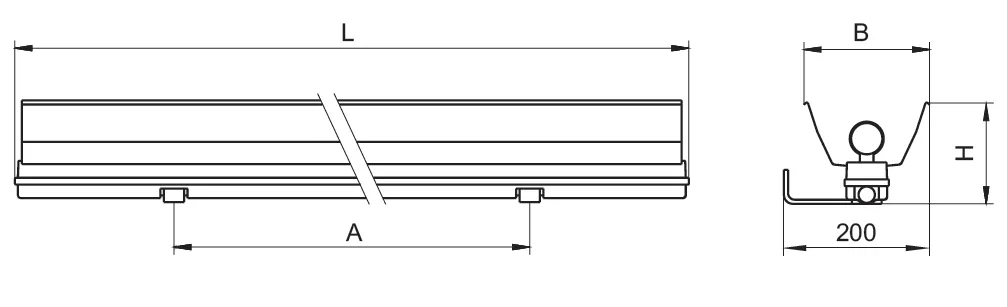

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Код | Масса, кг |
ББП01-1х36-001 RAY UV-C | 1028136001 | 3.00 |
ББП01-1х36-011 RAY UV-C HF | 1028136011 | 2.60 |
