ДВП15 Kosmos Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДВП15 Kosmos |
Мощность: | 80-120 Вт |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 9063-14112 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДВП15 Kosmos применяются в транспортной инфраструктуре: АЗС, гаражи, паркинги. Их используют для освещения складов, производственных цехов.
Для встраивания изделия выполняется ниша, соответствующая формату модели: 260х275 и 380х275 мм.
Модификации изделия со светодиодным источником света мощностью 80 или 120 Вт подразделяются по типу КСС: косинусная, глубокая, концентрированная+полуширокая. Световая отдача LED: 113, 116, 117 лм/Вт и наличие драйвера, обеспечивающего стабильность электропитания, позволяют длительное время получать световой поток от 9063 до 14 112 лм. Коэффициент мощности – 0,98 и более. Свет имеет белый (5000 К) оттенок и индекс цветопередачи – Ra≥70.
Конструктивную форму светильников ДВП15 Kosmos образует стальной корпус и алюминиевый теплоотводящий радиатор. В изделии соблюдены меры по поддержанию герметичности внутренней полости, в которой находится модуль и источник питания. Степень герметичности соответствует IP65. Температурный эксплуатационный диапазон включает значения из диапазона ±40°С.
особенности продукта
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 117 лм/Вт.
- Светильник разработан с учетом климатических условий РФ, температурный диапазон от -40°С до +40°С.
- Комфортный свет.
- Возможно изготовление под заказ световых приборов с цветовой температурой 4000К.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в диапазоне напряжений 170-260 В.
конструкция
Корпус | Листовая сталь, изготовлен методом штампования. |
Радиатор | Анодированный алюминий. |
Технические данные | Коэффициент мощности - 0,98. |
Установка | Встраивается в ниши (260х275 и 380х275 мм). Светильник монтируется на опорную поверхность из несгораемого материала или подвешивается. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Kosmos | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
750 | 7 - индекс цветопередачи Ra: 70; 50 - цветовая температура Тцв: 5000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – КСС «Д»; 1 – КСС «Г»; 2 – КСС «К+Л» (30о+120о). |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В. |
Третья цифра | 1 – базовое исполнение. |

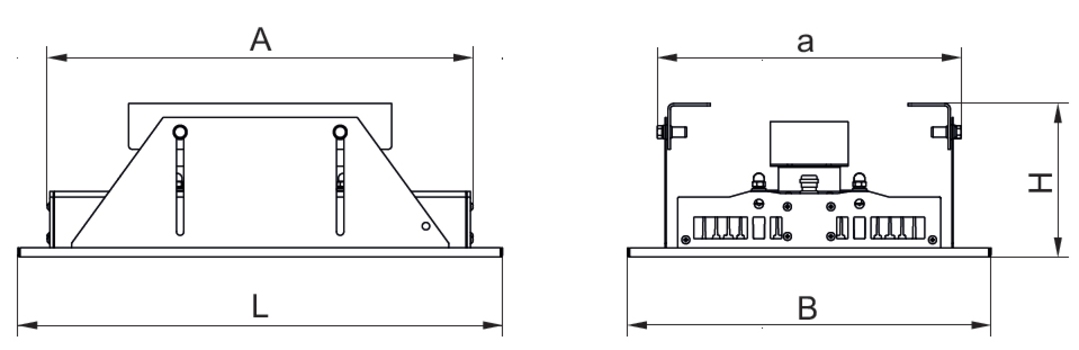

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм | a, мм |
ДВП15-80 Kosmos | 304 | 318 | 115-125 | 260 | 275 |
ДВП15-120 Kosmos | 424 | 318 | 115-125 | 380 | 275 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДВП15 косинусная КСС |
|||||
ДВП15-80-001 Kosmos 750 |
1154508001 |
80 |
9264 |
116 |
3.80 |
ДВП15-80-011 Kosmos RA 750 |
1154508011 |
80 |
9264 |
116 |
3.80 |
ДВП15-120-001 Kosmos 750 |
1154512001 |
120 |
13896 |
116 |
5.40 |
ДВП15-120-011 Kosmos RA 750 |
1154512011 |
120 |
13896 |
116 |
5.40 |
ДВП15 глубокая КСС |
|||||
ДВП15-80-101 Kosmos 750 |
1154508101 |
80 |
9408 |
117 |
3.80 |
ДВП15-80-111 Kosmos RA 750 |
1154508111 |
80 |
9408 |
117 |
3.80 |
ДВП15-120-101 Kosmos 750 |
1154512101 |
120 |
14112 |
117 |
5.40 |
ДВП15-120-111 Kosmos RA 750 |
1154512111 |
120 |
14112 |
117 |
5.40 |
ДВП15 концентрированная+полуширокая КСС |
|||||
ДВП15-80-201 Kosmos 750 |
1154508201 |
80 |
9063 |
113 |
3.80 |
ДВП15-80-211 Kosmos RA 750 |
1154508211 |
80 |
9063 |
113 |
3.80 |
ДВП15-120-201 Kosmos 750 |
1154512201 |
120 |
13595 |
113 |
5.40 |
ДВП15-120-211 Kosmos RA 750 |
1154512211 |
120 |
13595 |
113 |
5.40 |
