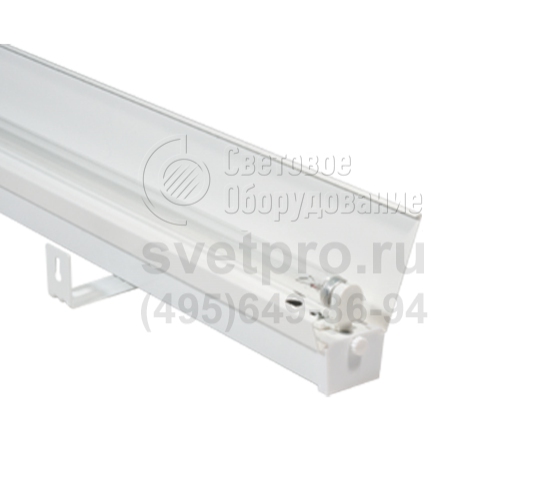

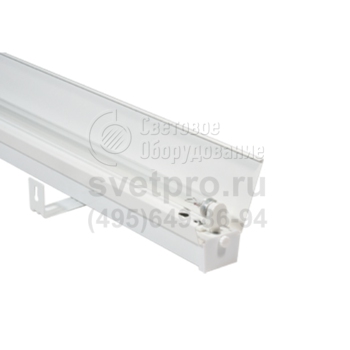

ОБН02 Practic Медицинский светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8 |
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ОБН02 Practic |
Мощность: | 30-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Специальные медицинские светильники ОБН02 Practic применяются в больничных палатах, терапевтических кабинетах, игровых и спальных комнатах детских садов, помещениях оздоровительных заведений.
В состав модели входят кронштейны для настенного монтажа.
Изделие эксплуатируется в стандартной электросети с перепадами напряжения, не превышающими ±10%. Работу люминесцентных ламп в формате Т8 мощностью 30 или 36 Вт поддерживает дополнительное оборудование электронного или электромагнитного типа. Характеристикой эффективности работы является cosϕ>0,85 (0,96). Концентрацию ультрафиолетового потока обеспечивает диффузный защитный экран.
Конструктивные части бактерицидного светильника ОБН02 Practic изготовлены из листовой стали. Сочетание с профилем области использования обеспечивает белое порошковое окрашивание поверхностей. Модель, в которой не применяются герметизирующие элементы (IP20), должна эксплуатироваться в сухих и чистых помещениях.
особенности продукта
- Функциональный дизайн. Практичное настенное крепление.
- Характеристики определяются лампой.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Защитный экран | Листовая сталь, окрашен белой порошковой краской. |
Источник света | ДБ30 М (НИИИС, Россия, Саранск), HNS 30 W OFR (Osram),TUV30W (Philips). Мощность 30 Вт, лучистый поток 10 Вт. ДБ36 М (НИИИС, Россия, Саранск), TUV36W (Philips) Мощность 36 Вт, лучистый поток 12,5 Вт. • Лучистый поток в области излучения с длиной волны λmax=253,7 нм. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. |
Установка | Крепление на вертикальную монтажную поверхность на кронштейнах. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Practic | коммерческое название. |
HF | HF - ЭПРА А2. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
Третья цифра | 1 - экран диффузный. |

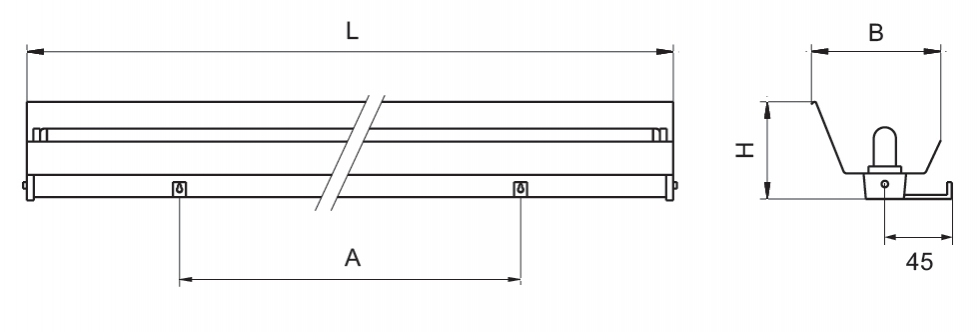

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ОБН02 Practic | 1230 | 110 | 142 | 600 |

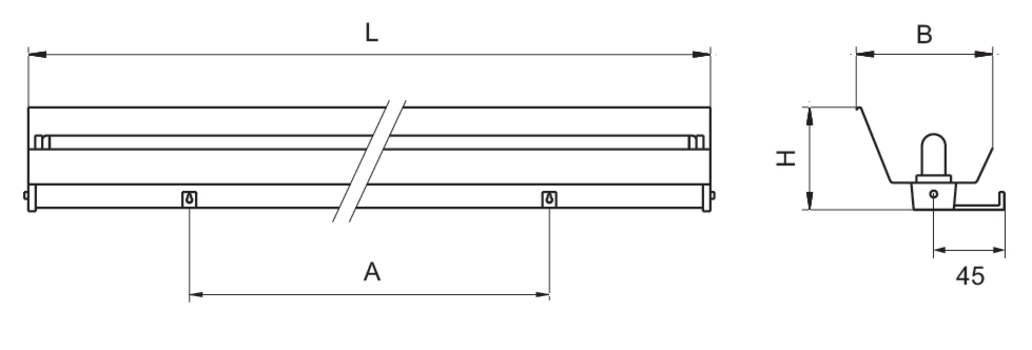

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ОБН02-30-001 Practic |
1004130001 |
3.10 |
ОБН02-36-001 Practic |
1004136001 |
3.10 |
ОБН02-36-011 Practic HF |
1004136011 |
2.70 |
