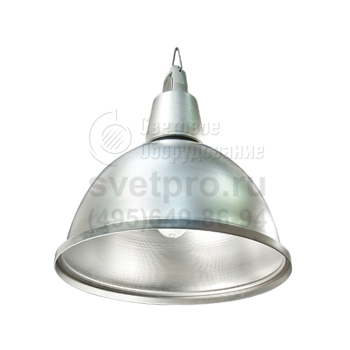

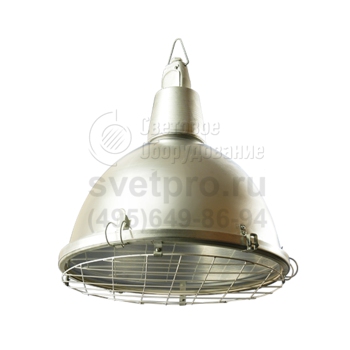

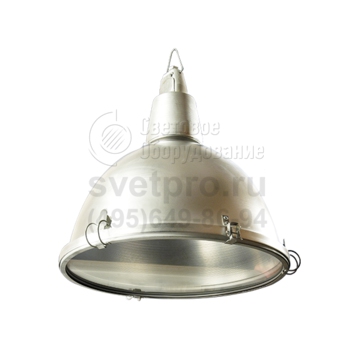

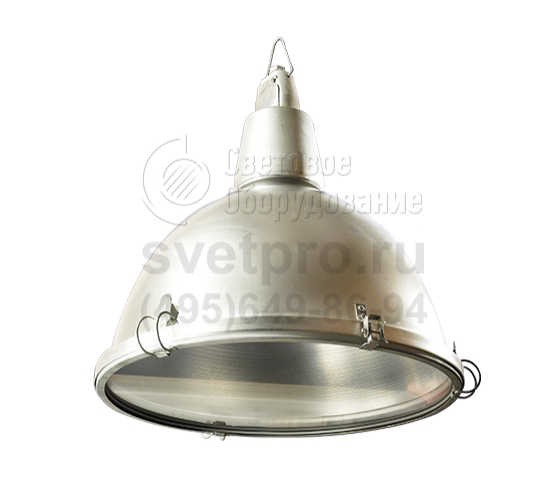

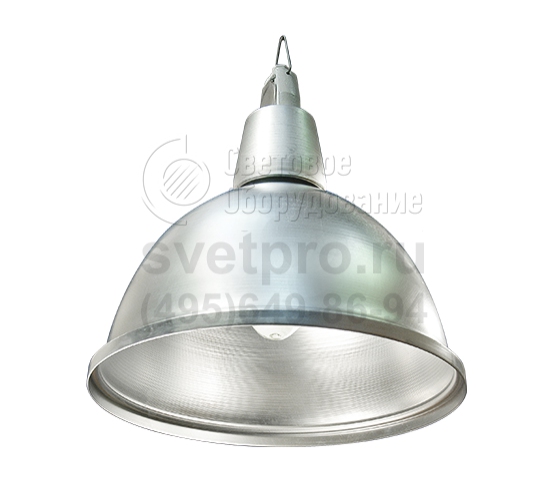

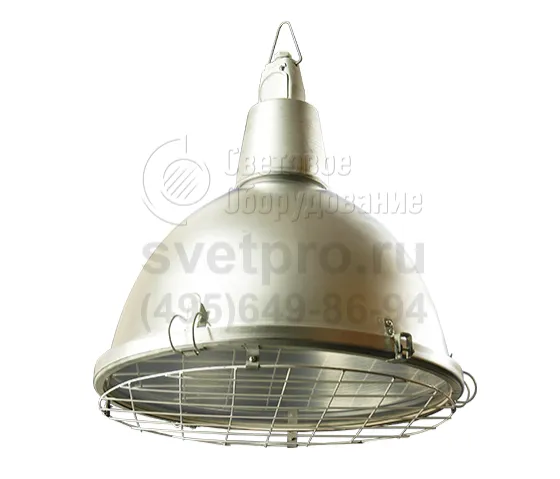

РСП05 / ЖСП01 / ГСП17 / НСП17 с независимым ПРА Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Лампа накаливания (ЛОН), Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E40, E27 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20/IP53/IP54 |
Климатическое исполнение: | У3, Т3 |
Артикул производителя: | РСП05 / ЖСП01 / ГСП17 / НСП17 |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Модель РСП05 / ЖСП01 / ГСП17 / НСП17 применяется для обеспечения нормативной освещённости в цехах предприятий с кран-балками, талями и другим технологическим оборудованием, спортивных сооружений, складов.
В базовой конструктивной версии обеспечена возможность закрепления на крюк или монтажный профиль. Установка на трубу G3/4-B доступна при наличии специального крепления (аксессуар).
Диаметр отражателя (320–595 мм) и тип резьбового патрона (Е27 и Е40) позволяют установить в модификациях модели газоразрядные лампы: ДНаТ, ДРЛ, ДРИ, потребляющие от 125 до 1000 Вт электроэнергии. ПРА приобретается самостоятельно, при этом внимание уделяется соответствию токов: лампы и аппарата. Преобладающий тип светораспределения – глубокое, но имеются и версии с косинусной и концентрированной КСС. Степень защиты с IP20 до IP54 возрастает при использовании отражателя без отверстий и установке закалённого силикатного стекла (заключено в обечайку).
Поверхности алюминиевого корпуса и отражателя проходят процесс химического анодирования. Металлическая сетка, повышающая ударопрочность, подвергнута порошковому окрашиванию. Обечайка крепится к отражателю замками, отражатель к корпусу – байонетными соединениями.
особенности продукта
- Широкий диапазон применяемых источников света. Применение источников света с высокой световой отдачей (МГЛ, КЛЛ, ИЛ) обеспечивает высокую энергоэффективность. В светильниках серии НСП17 могут быть применены различные ИС: КЛЛ Е27 мощностью 35-105 Вт, КЛЛ Е40 до 250 Вт при условии размещения в корпусе и отражателе, ДРВ 160 Е27, ДРВ 250 Е40, КГВ Е27.
- Простота установки. Крепление на крюк, монтажный профиль, трубу.
конструкция
Корпус | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. |
Отражатель | Алюминий. Изготовлен методом ротационной вытяжки с последующей химической обработкой. Отражатель имеет три отверстия для байонетного крепления к корпусу. |
Защитная сетка | Стальная проволока, окрашена белой порошковой краской, крепится к отражателю с помощью скоб. |
Стекло | Закаленное силикатное стекло в металлической обечайке, крепится к отражателю с помощью трех металлических замков и откидывается при замене ламп. |
Технические данные | Независимый электромагнитный ПРА. Коэффициент мощности определяется типом независимого ПРА, работающего со светильником. В КОМПЛЕКТ ПОСТАВКИ ПРА НЕ ВХОДИТ. При комплектовании светильников лампами, ток лампы должен соответствовать току на аппаратах. |
Установка | Рекомендуемая высота подвеса от 6 м. Крепление: подвес на крюк, монтажный профиль (базовое исполнение). Крепление на трубу G3/4-B (заказывается дополнительно к базовому исполнению). |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – с независимым ПРА (заказывается дополнительно). |
Вторая цифра | 0 – отражатель открытый; 2 – с защитной сеткой; 3 – с защитным стеклом; 4 – с защитным стеклом + защитная сетка. |
Третья цифра (отражатель) | 1 - с вентиляционными отверстиями; 2 – без вентиляционных отверстий. |
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

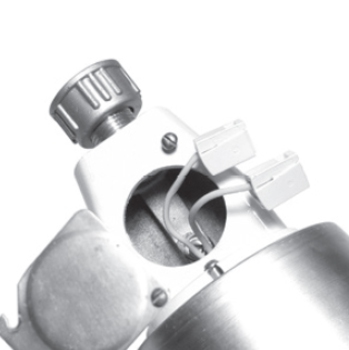

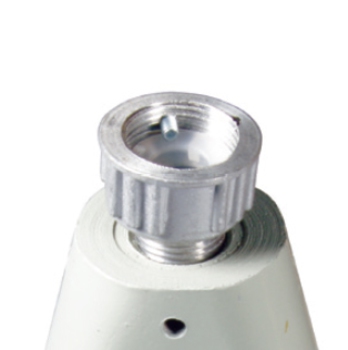

Наименование | Код |
Крепление на трубу G3/4-Bт | 1005037517 |
Держатель для ламп ДРЛ, ДРИ 250-400 Вт | 1020010517 |
Держатель для ламп ДРЛ 700-1000 Вт | 1021010517 |
Держатель для ламп ДНаТ 250-400 Вт | 1022010001 |
Клеммы подключения к электросети | Крепление на монтажный профиль и на трубу G3/4-B |

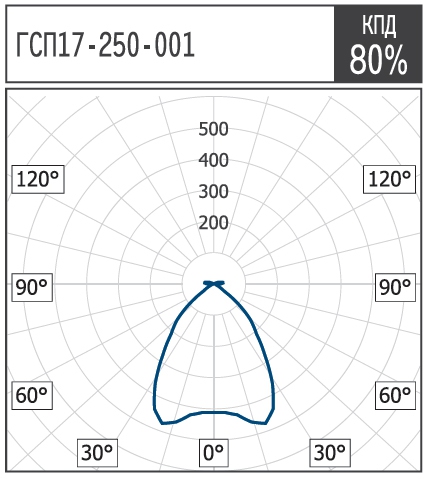

ксс

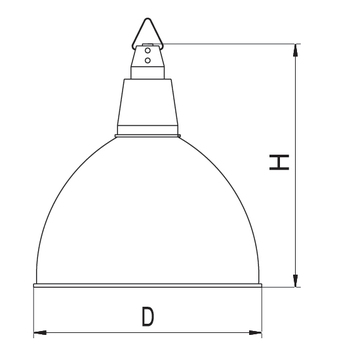

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ГСП17-250-001/002 | 320 | 425 |
ГСП17-250-021/022 | 320 | 440 |
ГСП17-250-032/042 | 320 | 445 |
ГСП17-400-001/002 | 471 | 500 |
ГСП17-400-021/022 | 471 | 515 |
ГСП17-400-032/042 | 471 | 520 |
РСП05-125-001/002 | 320 | 365 |
РСП05-125-021/022 | 320 | 380 |
РСП05-125-032/042 | 320 | 385 |
РСП05-250-001/002 | 369 | 425 |
РСП05-250-021/022 | 369 | 440 |
РСП05-250-032/042 | 471 | 515 |
РСП05-400-001/002 | 471 | 500 |
РСП05-400-021/022 | 471 | 515 |
РСП05-400-032/042 | 529 | 575 |
РСП05-700-001/002 | 529 | 555 |
РСП05-700-021/022 | 529 | 570 |
РСП05-700-032/042 | 595 | 605 |
РСП05-1000-001/002 | 595 | 590 |
РСП05-1000-021/022 | 595 | 605 |
РСП05-1000-032/042 | 595 | 605 |
Наименование | D, мм | H, мм |
ЖСП01-150-001/002 | 320 | 365 |
ЖСП01-150-021/022 | 320 | 380 |
ЖСП01-150-032/042 | 320 | 385 |
ЖСП01-250-001/002 | 320 | 425 |
ЖСП01-250-021/022 | 320 | 440 |
ЖСП01-250-032/042 | 320 | 515 |
ЖСП01-400-001/002 | 369 | 500 |
ЖСП01-400-021/022 | 369 | 515 |
ЖСП01-400-032/042 | 369 | 575 |
НСП17-200-001/002 | 320 | 410 |
НСП17-200-021/022 | 320 | 425 |
НСП17-200-032/042 | 369 | 415 |
НСП17-500-001/002 | 369 | 435 |
НСП17-500-021/022 | 369 | 450 |
НСП17-500-032/042 | 529 | 575 |
НСП17-1000-001/002 | 471 | 500 |
НСП17-1000-021/022 | 471 | 515 |
НСП17-1000-032/042 | 595 | 605 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код | IP | Тип КСС | Масса, кг |
РСП05 для ламп типа ДРЛ 125 Е27 |
||||
РСП05-125-001 |
1005125001 |
IP20 |
Г |
1.10 |
РСП05-125-002 |
1005125002 |
IP53 |
Г |
1.10 |
РСП05-125-021 |
1005125021 |
IP20 |
Г |
1.30 |
РСП05-125-022 |
1005125022 |
IP53 |
Г |
1.30 |
РСП05-125-032 |
1005125032 |
IP54 |
Д |
2.60 |
РСП05-125-042 |
1005125042 |
IP54 |
Г |
2.80 |
РСП05 для ламп типа ДРЛ 250 Е40 |
||||
РСП05-250-001 |
1005250001 |
IP20 |
Г |
1.30 |
РСП05-250-002 |
1005250002 |
IP53 |
Г |
1.30 |
РСП05-250-021 |
1005250021 |
IP20 |
Г |
1.50 |
РСП05-250-022 |
1005250022 |
IP53 |
Г |
1.50 |
РСП05-250-032 |
1005250032 |
IP54 |
К |
4.50 |
РСП05-250-042 |
1005250042 |
IP54 |
К |
4.80 |
РСП05 для ламп типа ДРЛ 400 Е40 |
||||
РСП05-400-001 |
1005400001 |
IP20 |
Г |
1.90 |
РСП05-400-002 |
1005400002 |
IP53 |
Г |
1.90 |
РСП05-400-021 |
1005400021 |
IP20 |
Г |
2.20 |
РСП05-400-022 |
1005400022 |
IP53 |
Г |
2.20 |
РСП05-400-032 |
1005400032 |
IP54 |
Г |
5.30 |
РСП05-400-042 |
1005400042 |
IP54 |
Г |
5.70 |
РСП05 для ламп типа ДРЛ 700 Е40 |
||||
РСП05-700-001 |
1005700001 |
IP20 |
Г |
2.10 |
РСП05-700-002 |
1005700002 |
IP53 |
Г |
2.10 |
РСП05-700-021 |
1005700021 |
IP20 |
Г |
2.50 |
РСП05-700-022 |
1005700022 |
IP53 |
Г |
2.50 |
РСП05-700-032 |
1005700032 |
IP54 |
Г |
6.50 |
РСП05-700-042 |
1005700042 |
IP54 |
Г |
7.00 |
РСП05 для ламп типа ДРЛ 1000 Е40 |
||||
РСП05-1000-001 |
1005010001 |
IP20 |
Г |
2.30 |
РСП05-1000-002 |
1005010002 |
IP53 |
Г |
2.30 |
РСП05-1000-021 |
1005010021 |
IP20 |
Г |
2.80 |
РСП05-1000-022 |
1005010022 |
IP53 |
Г |
2.80 |
РСП05-1000-032 |
1005010032 |
IP54 |
Г |
6.50 |
РСП05-1000-042 |
1005010042 |
IP54 |
Г |
7.00 |
Наименование |
Код | IP | Тип КСС | Масса, кг |
ГСП17 для ламп типа ДРИ 250 Е40 |
||||
ГСП17-250-001 |
1018250001 |
IP20 |
Г |
1.10 |
ГСП17-250-002 |
1018250002 |
IP53 |
Г |
1.10 |
ГСП17-250-021 |
1018250021 |
IP20 |
Г |
1.20 |
ГСП17-250-022 |
1018250022 |
IP53 |
Г |
1.20 |
ГСП17-250-032 |
1018250032 |
IP54 |
Г |
2.60 |
ГСП17-250-042 |
1018250042 |
IP54 |
Г |
2.80 |
ГСП17 для ламп типа ДРИ 400 Е40 |
||||
ГСП17-400-001 |
1018400001 |
IP20 |
Г |
2.10 |
ГСП17-400-002 |
1018400002 |
IP53 |
Г |
2.10 |
ГСП17-400-021 |
1018400021 |
IP20 |
Г |
2.20 |
ГСП17-400-022 |
1018400022 |
IP53 |
Г |
2.20 |
ГСП17-400-032 |
1018400032 |
IP54 |
Г |
4.40 |
ГСП17-400-042 |
1018400042 |
IP54 |
Г |
4.60 |
Наименование | Код | IP | Тип КСС | Масса, кг |
ЖСП01 для ламп типа ДНаТ 150 Е40 | ||||
ЖСП01-150-001 | 1001150001 | IP20 | Г | 1.10 |
ЖСП01-150-002 | 1001150002 | IP53 | Г | 1.10 |
ЖСП01-150-021 |
1001150021 | IP20 | Г | 1.30 |
ЖСП01-150-022 |
1001150022 | IP53 | Г | 1.30 |
ЖСП01-150-032 |
1001150032 | IP54 | Г | 2.60 |
ЖСП01-150-042 | 1001150042 | IP54 | Г | 2.80 |
ЖСП01 для ламп типа ДНаТ 250 Е40 |
||||
ЖСП01-250-001 |
1001250001 |
IP20 |
Г |
1.30 |
ЖСП01-250-002 |
1001250002 |
IP53 |
Г |
1.30 |
ЖСП01-250-021 |
1001250021 |
IP20 |
Г |
1.50 |
ЖСП01-250-022 |
1001250022 |
IP53 |
Г |
1.50 |
ЖСП01-250-032 |
1001250032 |
IP54 |
Г |
4.50 |
ЖСП01-250-042 |
1001250042 |
IP54 |
Г |
4.80 |
ЖСП01 для ламп типа ДНаТ 400 Е40 |
||||
ЖСП01-400-001 |
1001400001 |
IP20 |
Г |
1.90 |
ЖСП01-400-002 |
1001400002 |
IP53 |
Г |
1.90 |
ЖСП01-400-021 |
1001400021 |
IP20 |
Г |
2.20 |
ЖСП01-400-022 |
1001400022 |
IP53 |
Г |
2.20 |
ЖСП01-400-032 |
1001400032 |
IP54 |
Г |
5.50 |
ЖСП01-400-042 |
1001400042 |
IP54 |
Г |
5.70 |
Наименование |
Код | IP | Тип КСС | Масса, кг |
НСП17 для ламп типа ЛОН 200 Е27 |
||||
НСП17-200-001 |
1017200001 |
IP20 |
Д |
1.13 |
НСП17-200-002 |
1017200002 |
IP53 |
Д |
1.13 |
НСП17-200-021 |
1017200021 |
IP20 |
Д |
1.28 |
НСП17-200-022 |
1017200022 |
IP53 |
Д |
1.28 |
НСП17-200-032 |
1017200032 |
IP54 |
Г |
2.62 |
НСП17-200-042 |
1017200042 |
IP54 |
Г |
2.72 |
НСП17 для ламп типа ЛОН 500 Е40 |
||||
НСП17-500-001 |
1017500001 |
IP20 |
Г |
1.40 |
НСП17-500-002 |
1017500002 |
IP53 |
Г |
1.40 |
НСП17-500-021 |
1017500021 |
IP20 |
Г |
1.48 |
НСП17-500-022 |
1017500022 |
IP53 |
Г |
1.58 |
НСП17-500-032 |
1017500032 |
IP54 |
К |
4.40 |
НСП17-500-042 |
1017500042 |
IP54 |
К |
4.70 |
НСП17 для ламп типа ЛОН 1000 Е40 |
||||
НСП17-1000-001 |
1017010001 |
IP20 |
К |
1.90 |
НСП17-1000-002 |
1017010002 |
IP53 |
К |
2.00 |
НСП17-1000-021 |
1017010021 |
IP20 |
К |
2.20 |
НСП17-1000-022 |
1017010022 |
IP53 |
К |
2.30 |
НСП17-1000-032 |
1017010032 |
IP54 |
Г |
6.50 |
НСП17-1000-042 |
1017010042 |
IP54 |
Г |
7.00 |
В светильниках могут быть использованы лампы типа КЛЛ, ДРВ, КГВ, LED с cоответствующими цоколями.
