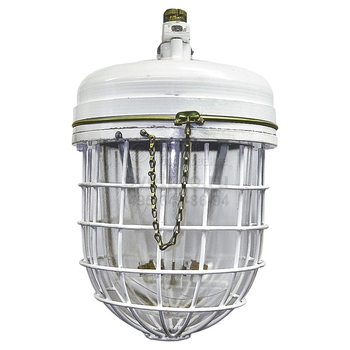

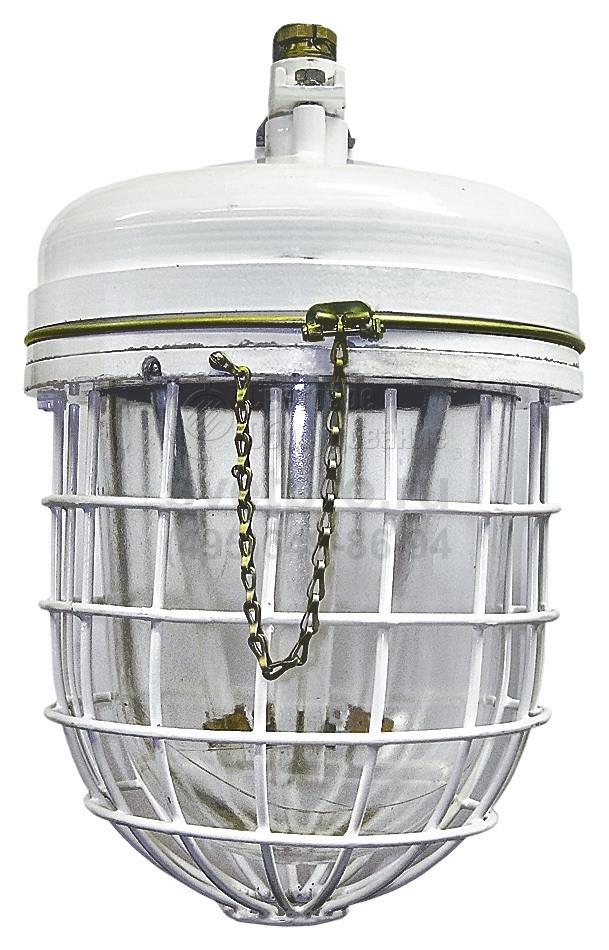

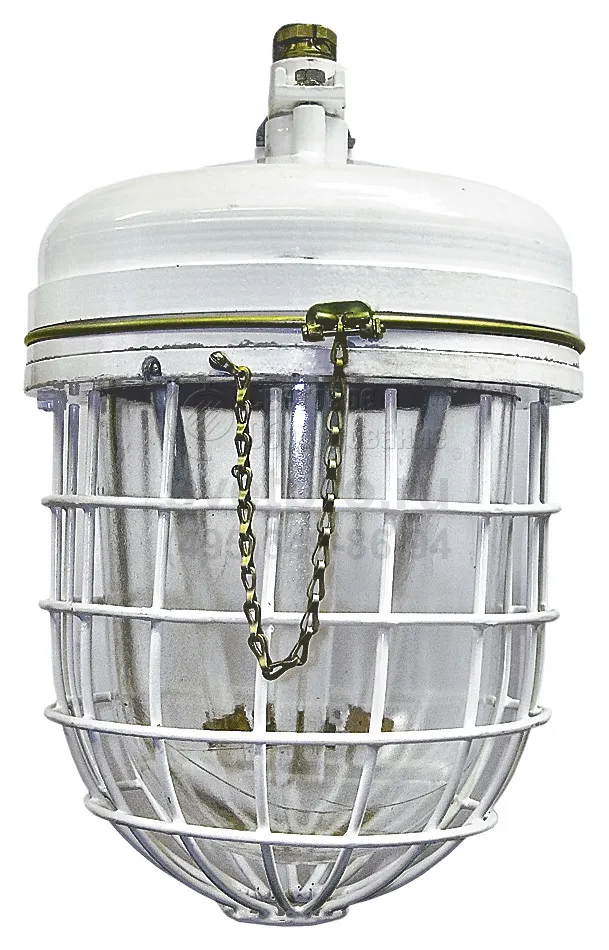

ФСП55И Светильник подвесной для ламп КЛЛ, ЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Индукционная лампа (ИЛЛ) |
Цоколь: | E27 |
Номинальное напряжение: | 220; 240 В |
Номинальная частота: | 50; 60 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Артикул производителя: | ФСП55И |
Мощность: | 40-100 Вт |
Гарантийный срок: | 18 мес. |
Световой поток: | 2800-7000 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ашасветотехника», Россия
ОПИСАНИЕ
Модель ФСП55И предназначена для освещения объектов предприятий газовой, химической, деревообрабатывающей, лакокрасочной, нефтеперерабатывающей промышленности.

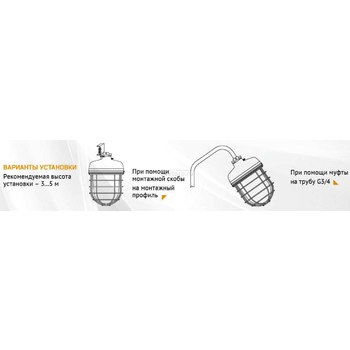

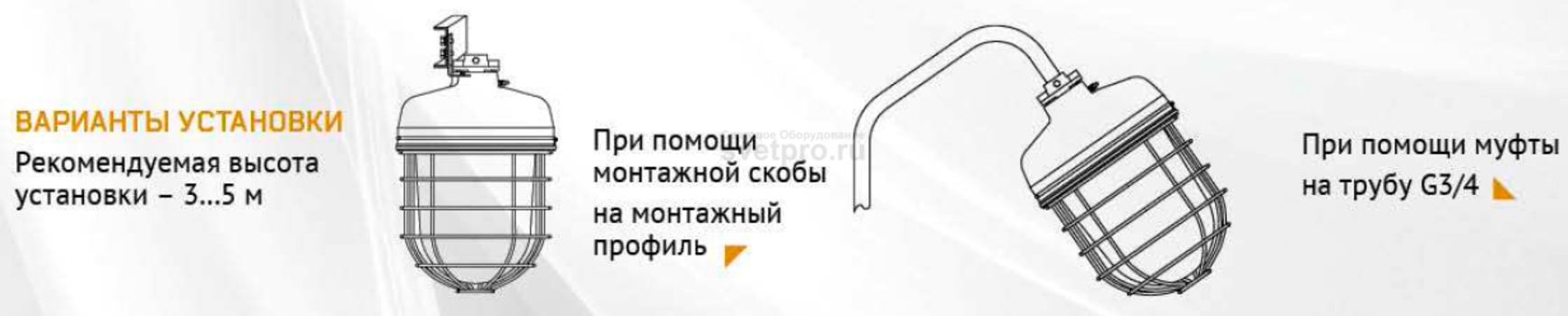

Изделие фиксируется к металлическому профилю или трубе монтажными элементами: скобой или муфтой. Торцевой ключ и резиновая прокладка входят в комплект поставки.
Индукционные лампы с цоколем Е27 или бесцокольные версии мощностью 40–100 Вт позволяют создать световой поток до 7000 лм. КПД осветительного прибора ≥80%, cos φ≥0,95. Применение ИЛЛ обеспечивает экономичность освещения, мгновенность зажигания и перезажигания, устойчивость к вибрациям, температурным перепадам: для ламп LVD со встроенным балластом от -15 до +40оС, для ламп YML в интервале ±40оС. Предусмотрена защита от скачков напряжения и коротких замыканий.
Взрывонепроницаемость обеспечена герметичным прилеганием (IP66) конструктивных частей корпуса (резьбовое), наличием ударопрочного и термостойкого боросиликатного колпака, закрепленного в кольце с применением герметика, расположением ПРА и клемм подключения в полости корпуса. Возможно дополнение светильника ФСП55И защитной сеткой и внешним отражателем.
КОНСТРУКЦИЯ
Конструкция светильников соответствует требованиям ГОСТ Р МЭК 60079-0, ГОСТ IEC 60079-1. Корпусные детали светильников выполнены из алюминиевого сплава. Соединение частей корпуса резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Защитная сетка покрашена порошковой краской. Элементы ПРА установлены внутри корпуса.
Исполнение по взрывозащите
1ЕхdIIСТ6 Gb
Источники света
Обозначение | Мощность, Вт | Световой поток, Лм |
ФСП55И (ИЛЛ YML-WJY40H850W38) | 40 | 2800 |
ФСП55И (ИЛЛ LVD-ZWJY-JX-50) | 50 | 3150 |
ФСП55И (ИЛЛ YML-WJY60H850W38) | 60 | 4500 |
ФСП55И (ИЛЛ YML-WJY80L85) | 80 | 5600 |
ФСП55И (ИЛЛ YML-WJY100L85) | 100 | 7000 |
Технические данные
Температура окружающей среды: | |
LVD | от -15° С до +40°С |
YML | от -40° С до +40°С |
Электрическая схема | прямое подключение к клеммам колодки внутри корпуса |
Диаметр подводимого кабеля, мм | 7-9 |
Сечение подсоединяемых жил, не более, мм2 | 2,5 |
Группа механического исполнения | М2 |
Сейсмостойкость по шкале MSK-64, балл. | 9 |
Срок службы, лет | 10 |
В базовую комплектацию светильника входит:
- светильник - 1 шт.
- лампа - 1 шт.
- резиновая прокладка 09 мм - 1 шт.
- ключ торцевой - 1 шт.
Принадлежности по дополнительному заказу:
- защитная сетка
- внешний отражатель
Пример записи заказа:
1. Светильник ФСП55И-100-011
2. Внешний отражатель
ОСОБЕННОСТИ СВЕТИЛЬНИКОВ
- срок службы индукционных дамп - не менее 60 000 часов;
- срок окупаемости - 0,5 -1,5 года;
- экономия электроэнергии - 3-8 раз;
- стабильностьпри пониженных температурах (от -40 °С);
- стабильность работы при пониженном напряжении (от 120В - 270В);
- встроенная защита от скачков напряжения и короткого замыкания;
- устойчивость к вибрации, случайным ударам;
- полное отсутствие пусковых токов в момент включения;
- мгновенное зажигание при подаче питающего напряжения;
- отсутствие пульсации;
- показатель косинуса ф (коэффициент мощности) >0.95;
- потери светового потока за весь срок эксплуатации не превышают 25%.

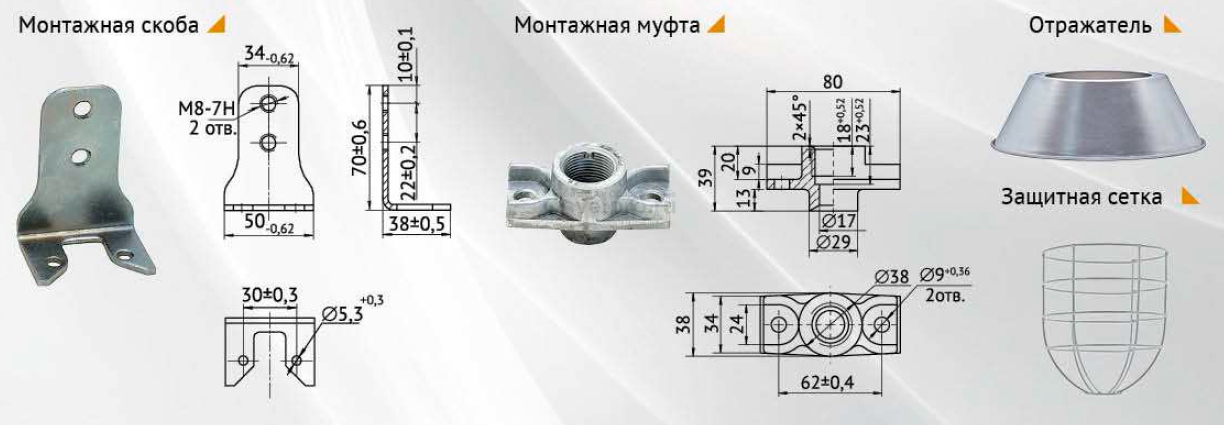

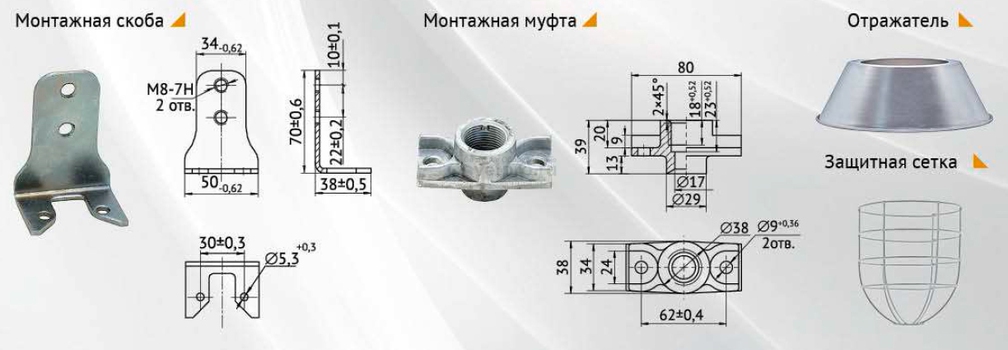

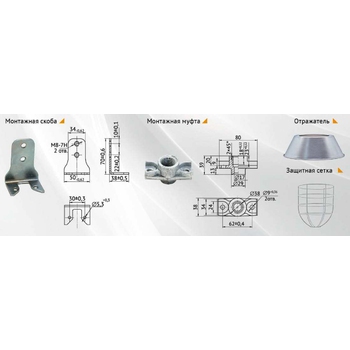

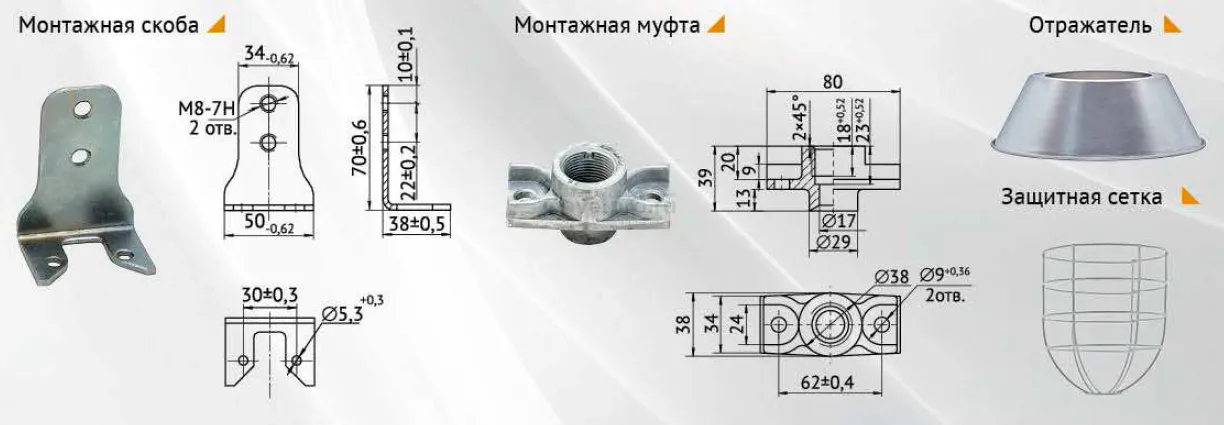

КРЕПЕЖНЫЕ И ДОПОЛНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ

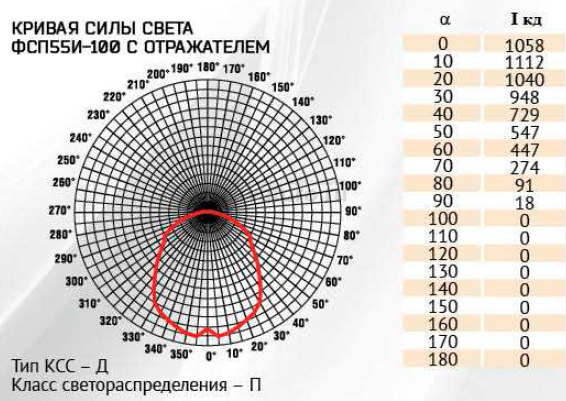

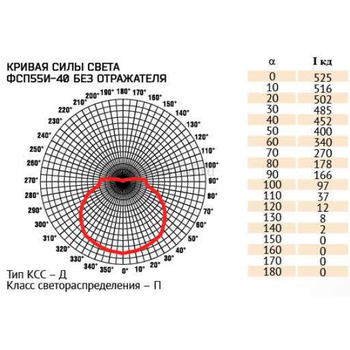

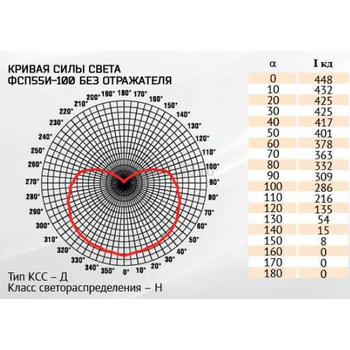

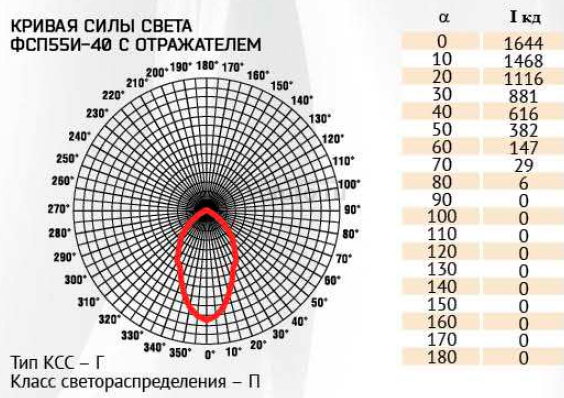

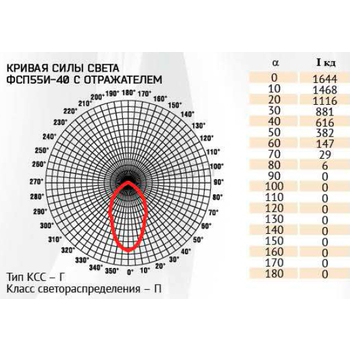

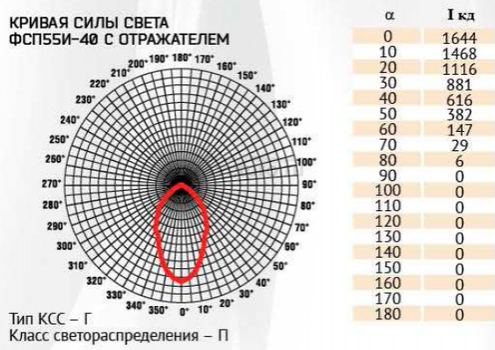

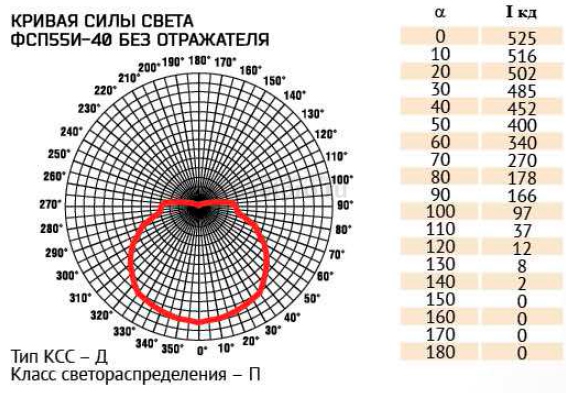

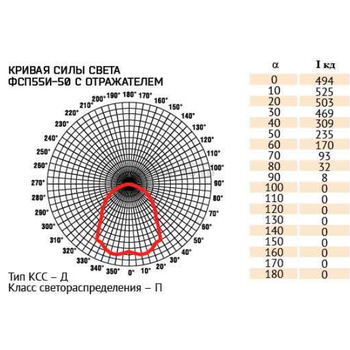

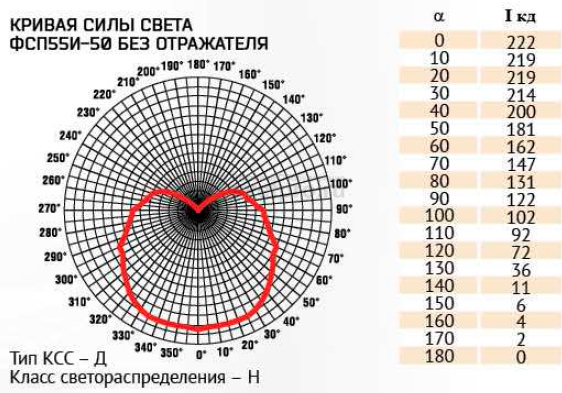

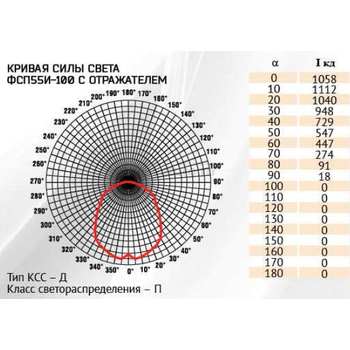

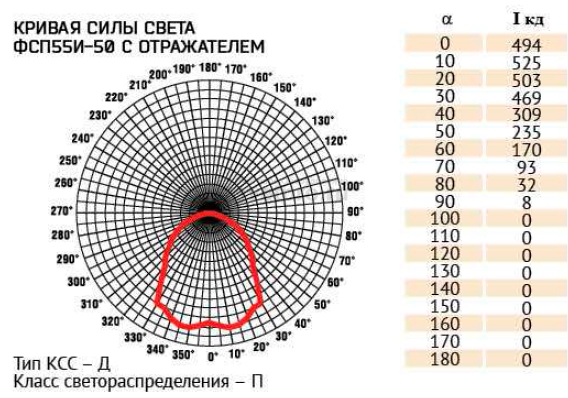

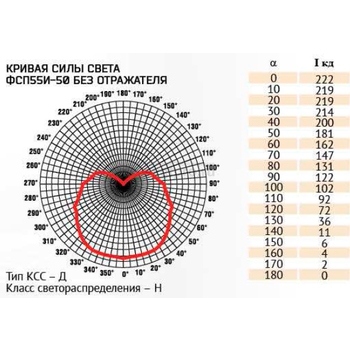

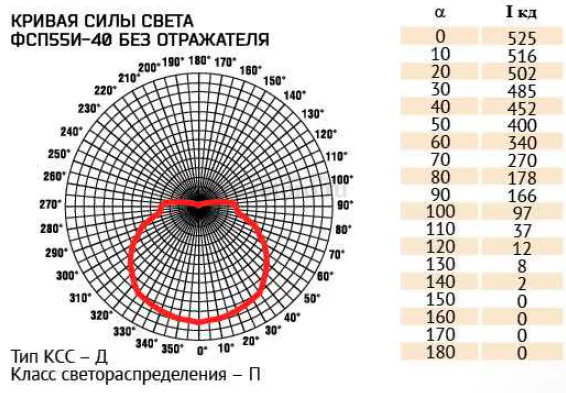

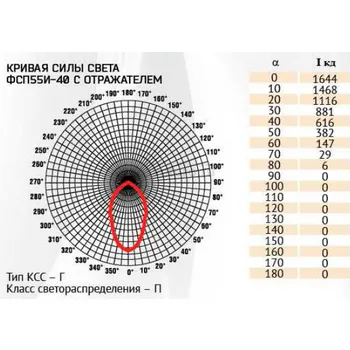

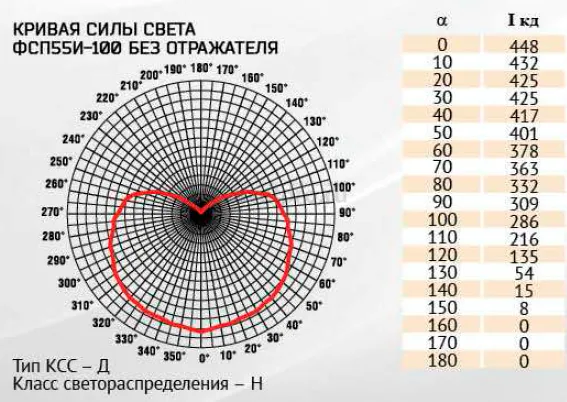

КСС

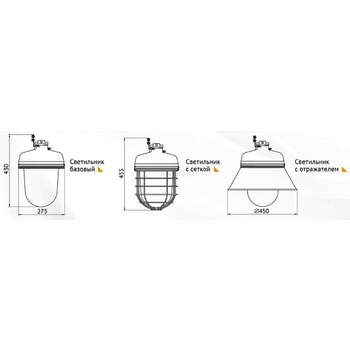

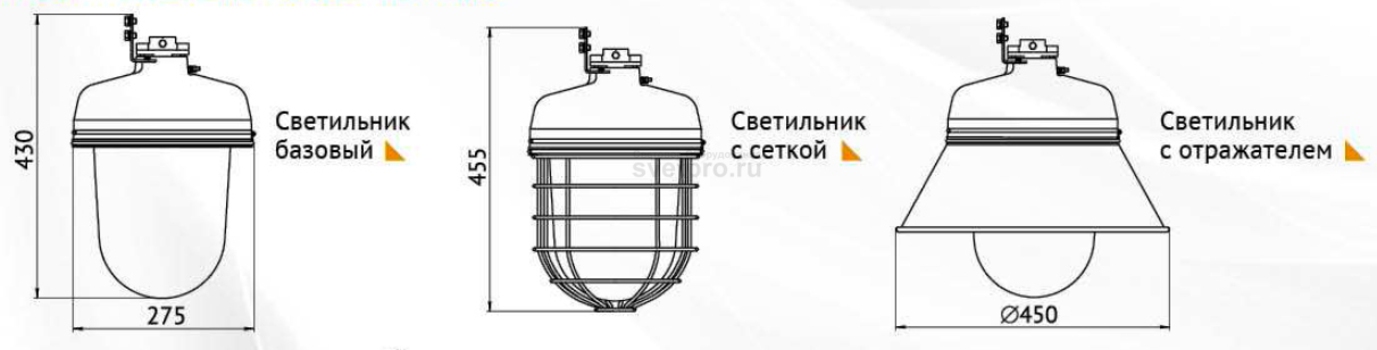

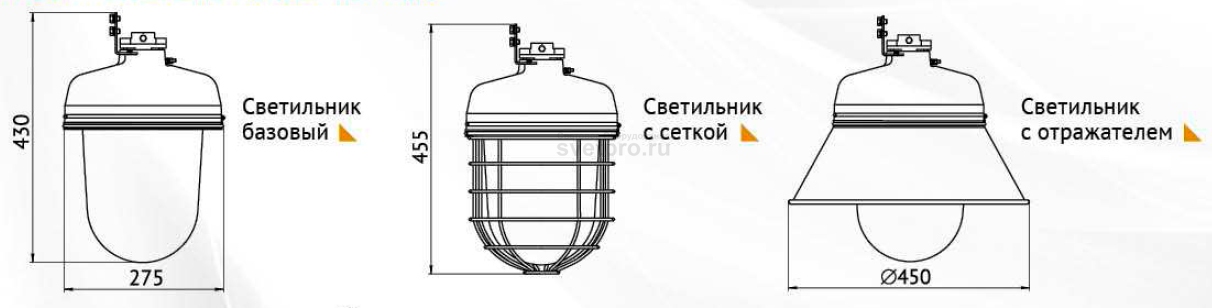

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Обозначение | Источник света | Cos φ не менее | КПД % не менее | Габариты не более, мм | Масса не более, кг | ||
---|---|---|---|---|---|---|---|
Тип | Мощность | Цоколь | |||||
ФСП55И-40-005 | ИЛЛ | 40 | - | 0,95 | 80 | 275x430 | 9,8 |
ФСП55И-50-003 | ИЛЛ | 50 | E27 | 0,95 | 80 | 275x430 | 9,6 |
ФСП55И-60-007 | ИЛЛ | 60 | - | 0,95 | 80 | 275x430 | 9,8 |
ФСП55И-80-009 | ИЛЛ | 80 | - | 0,95 | 80 | 275x430 | 9,8 |
ФСП55И-100-011 | ИЛЛ | 100 | - | 0,95 | 80 | 275x430 | 9,8 |
