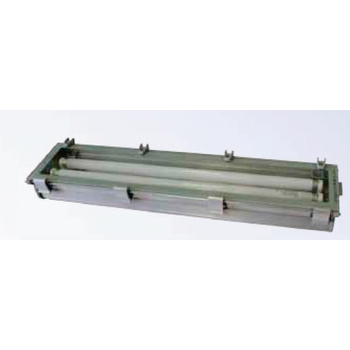

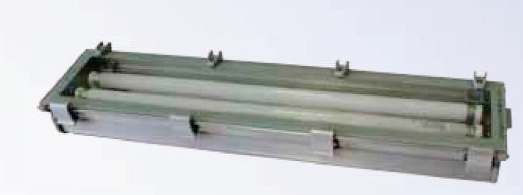

КАТИОН Ех Ламповый светильник общего освещения
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ), Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | RX7s, G13, G5, E27, E40, G12 |
Номинальное напряжение: | ~220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КАТИОН Ех |
Мощность: | 14-150 Вт |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Катион Ex применяются на промышленных предприятиях, осуществляющих переработку нефти, газа, древесины, производство химической, текстильной, лакокрасочной продукции. Изделие обеспечивает безопасность работ во 2-й зоне в связи с вероятностью образования взрывоопасной среды.
Светильники, поставляемые в базовой версии, подвешиваются на двух универсальных скобах, прожекторы – на поворотных креплениях. Монтаж кабеля – тупиковый. Дополнительная комплектация обеспечивает транзитный монтаж и установку на крепления приоритетного варианта, совмещаемые с пазами корпуса.
Модель эксплуатируется в сети переменного тока. Работу газоразрядных ламп ДРИ, ДНаТ, Т5 (две или три) и Т8 поддерживает ЭмПРА или ЭПРА. Мощность источника света: 14–150 Вт, cosφ≥0,85. Изделия с люминесцентными лампами эксплуатируются при температуре воздушной среды: -20°С – +40°С, остальные модификации: -45°С – +40°С.
Взрывозащищенность изделия, маркируемая ExnRIIcT5(T6) Gc, обеспечивается ограниченным пропуском газов. Оболочка образована неразборным корпусом, состоящим из алюминиевого профиля, и пластиковых боковин, зафиксированных винтами и герметиком, и плоским стеклом, прижимаемым пластиковыми держателями. Степень герметичности – IP65.
Описание конструкции
Оболочка светильника состоит из светопропускающего элемента — плоского стекла соединенного с корпусом посредством пластиковых держателей. Корпус состоит из алюминиевого профиля закрытого с двух сторон пластиковыми боковинами закрепленных винтами и клеем-герметиком, что делает эту оболочку неразборной. Светильники аварийного освещения обеспечивают работу в автономном режиме в течение одного или трех часов за счет использования аккумуляторных батарей и преобразователя напряжения. Преобразователь напряжения одновременно является зарядным устройством для аккумуляторов. Для крепления светильников в корпусах имеются три специальных паза, которые позволяют крепить практически любые монтажные конструкции из металлических пластин с отверстиями при помощи болтов или гаек М6. Пазы исключают проворачивание головки болта или гайки. Конструкция светильника допускают как тупиковый, так и транзитный монтаж светильников.
Общие технические характеристики
Коэффициент мощности | 0,85 |
Группа условий эксплуатации | M2 |
Монтаж | транзитный или тупиковый 3-х жильным круглым кабелем от Ф9 до Ф16 мм, сечением жил не более 2,5 мм |
Масса | 5,5 |
Срок службы | 10 лет |
Пример записи для заказа - 354007 Светильник КАТИОН Ex Г-100 (Е40)
Пример записи для заказа - 357013 Светильник КАТИОН Ex Т5-1х14 ТАБЛО
Cветильник поставляется с двумя универсальными скобами подвеса, с одним кабельным вводом для тупикового монтажа.
Таблица кодов заказа светильников
Ламповые светильники общего освещения
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
КАТИОН Ex Г-100 (Е40) | 100 Вт | Е40 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Г-100 (Е40) Э | 100 Вт | Е40 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Г-150 (RX7s) | 150 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Г-150 (RX7s) Э | 150 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Г-35 (G12) | 35 Вт | G12 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Г-35 (G12) Э | 35 Вт | G12 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Г-70 (RX7s) | 70 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Г-70 (RX7s) Э | 70 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Г-70 (Е27) | 70 Вт | Е27 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Г-70 (Е27) Э | 70 Вт | Е27 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
Взрывозащищенные прожекторы
Наименование | Мощность лампы | Тип патрона | Тип лампы | Маркировка взрывозащиты | Диапазон рабоч. температур | ЭПРА |
---|---|---|---|---|---|---|
КАТИОН Ex ГО-100 (Е40) | 100 Вт | Е40 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ГО-100 (Е40) Э | 100 Вт | Е40 | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex ГО-150 (RX7s) | 150 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ГО-150 (RX7s) Э | 150 Вт | Rx7s | ДРИ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Ж-100 (Е40) | 100 Вт | Е40 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Ж-100 (Е40) Э | 100 Вт | Е40 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Ж-150 (RX7s) | 150 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Ж-150 (RX7s) Э | 150 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Ж-35 (Е27) | 35 Вт | Е27 | ДНАТ | Ex nR IIC T6 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Ж-35 (Е27) Э | 35 Вт | Е27 | ДНАТ | Ex nR IIC T6 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Ж-70 (RX7s) | 70 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Ж-70 (RX7s) Э | 70 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Ж-70 (Е27) | 70 Вт | Е27 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex Ж-70 (Е27) Э | 70 Вт | Е27 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex ЖКУ-100 (Е40) | 100 Вт | Е40 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ЖКУ-100 (Е40) Э | 100 Вт | Е40 | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex ЖКУ-150 (RX7s) | 150 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Нет |
КАТИОН Ex ЖКУ-150 (RX7s) Э | 150 Вт | Rx7s | ДНАТ | Ех nR IIC T5 Gc | от -45° до +40°С | Есть |
КАТИОН Ex Т5-2х14 | 2х14 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-2х21 | 2х21 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-2х24 | 2х24 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-2х28 | 2х28 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-2х39 | 2х39 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-2х54 | 2х54 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х14 | 3х14 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х21 | 3х21 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х24 | 3х24 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х28 | 3х28 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х39 | 3х39 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т5-3х54 | 3х54 Вт | G5 | Люминесцентная лампа Т5 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т8-1х18 | 18 Вт | G13 | Люминесцентная лампа Т8 | Ex nR IIC T6 Gc | от -20°С до +40°С | Нет |
КАТИОН Ex Т8-1х18 Э | 18 Вт | G13 | Люминесцентная лампа Т8 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
КАТИОН Ex Т8-1х36 | 36 Вт | G13 | Люминесцентная лампа Т8 | Ex nR IIC T6 Gc | от -20°С до +40°С | Нет |
КАТИОН Ex Т8-1х36 Э | 36 Вт | G13 | Люминесцентная лампа Т8 | Ex nR IIC T6 Gc | от -20°С до +40°С | Есть |
