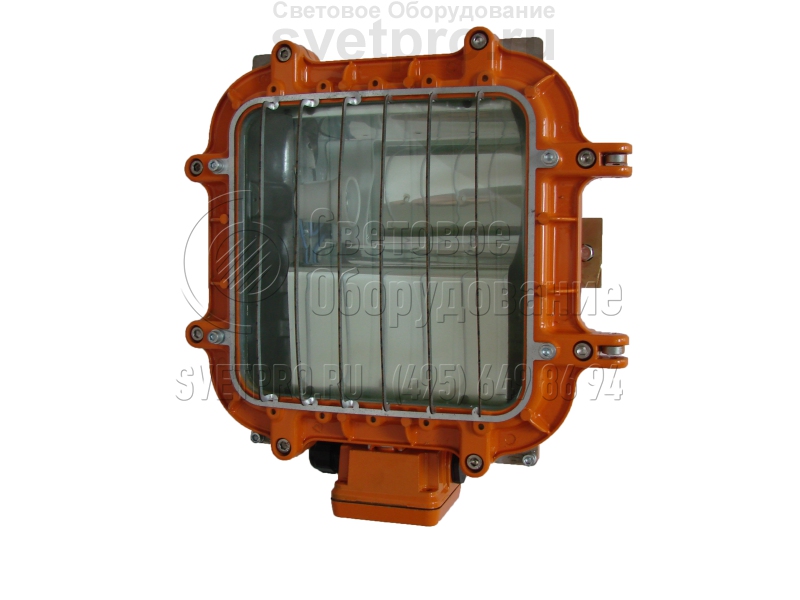

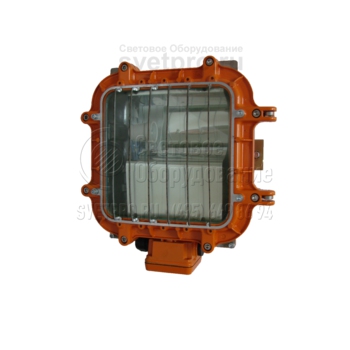

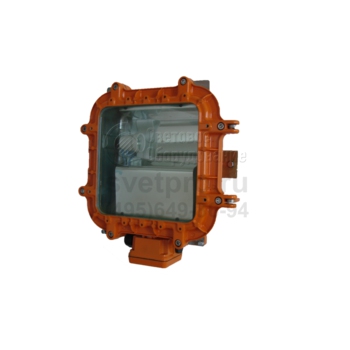

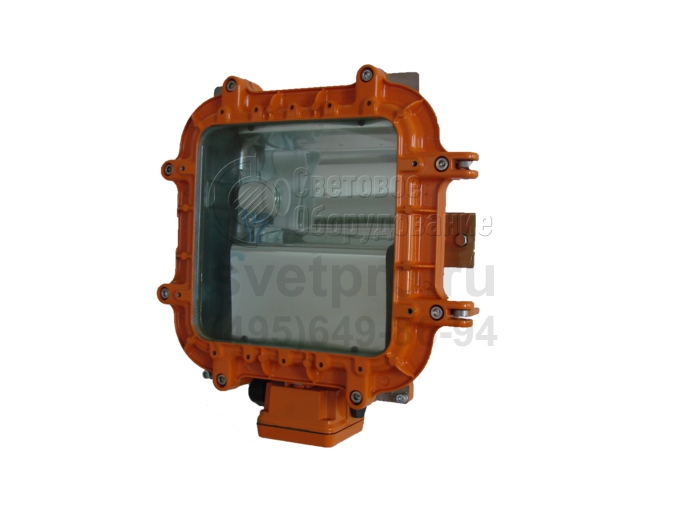

КВАДРО Ф Взрывозащищенный светильник с КЛЛ
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | G23, 2G7, GX24q1, GX24q2, 2G10, GX24q3, GX24q4 |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Артикул производителя: | КВАДРО Ф |
Габаритные размеры: | см. чертёж |
Производитель «Гагаринский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы Квадро Ф повышают безопасность персонала, работающего в зонах 1 и 2 (допускается вероятность образования взрывоопасной среды) предприятий, осуществляющих производство химической, лакокрасочной, текстильной продукции и объектах переработки нефти и газа.
Базовая комплектация обеспечивает тупиковый монтаж кабеля во вводной коробке и установку посредством монтажной пластины. Дополнительная комплектация (по заказу) содержит кабельный ввод (для транзитного монтажа), поворотный подвес, скобу для установки изделия в нишу и решетку.
Модификации представлены одно- и двухламповыми изделиями мощностью от 9 до 42 Вт. Большинство версий оснащено электронным ПРА, увеличивающим продолжительность эксплуатации источника света и улучшающим качество освещения. Рабочая температура включает отрицательные значения до -20°С, допустимый предел положительных значений – +40°С.
Маркировка взрывозащиты светильника Квадро Ф – 1ExdsIIBT6 свидетельствует о том, что обеспечена взрывонепроницаемость оболочки, и питающий кабель вводится через коробку с видом взрывозащиты – «s». Оболочка образована винтовым объединением корпуса и неразборного узла, состоящего из обечайки и плоского многослойного стекла.
Конструкция
Взрывонепроницаемая оболочка светильника состоит из двух частей — корпуса и обечайки со стеклом. Корпусные детали отлиты из коррозионностойкого алюминиевого сплава. В металлической обечайке герметично закреплено ударопрочное многослойное стекло. Узел неразборный. С корпусом обечайка соединяется с помощью винтов, обеспечивающих взрывонепроницаемое соединение. Соединение уплотняется резиновой прокладкой, вклеенной в специальную канавку на корпусе светильника. На корпусе светильника герметично укреплена вводная коробка, конструкция которой допускает как тупиковый, так и транзитный монтаж проводов. Светильник крепится к потолку или стене посредством планки при помощи двух болтов (винтов) или на поворотную скобу подвеса. Светильники направленного света крепятся при помощи поворотного устройства.
Комплект поставки
В базовом варианте светильник поставляется с планкой для потолочного и настенного монтажа, без решетки, с одним кабельным вводом для тупикового монтажа.
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диапазон рабочих температур | от –20°С до +40°С |
Маркировка взрывозащиты | 1ExdsIIBT6 |
Масса | 9 кг |
Коэффициент мощности, не менее | 0,85 |
Группа условий эксплуатации | М2 |
Монтаж | транзитный или тупиковый 3‑х жильным круглым кабелем от Ø9 до Ø16 мм, сечением жил не более 2,5 мм2 |
Защитный угол | 30 градусов |
Сейсмостойкость | 9 баллов по шкале MSK-64 |
Срок службы | 10 лет |
Дополнительная комплектация
Фото | Наименование товара | Код |
---|---|---|
Кабельный ввод «e» Schlemer | 910001 | |
Кабельный ввод «е» УХЛ1 | 910002 | |

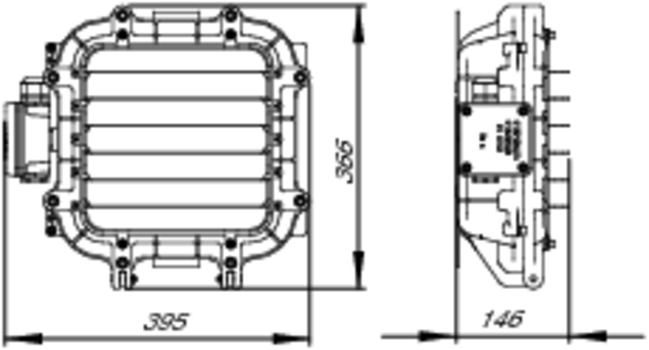

Решётка «КВАДРО» | 941001 | |

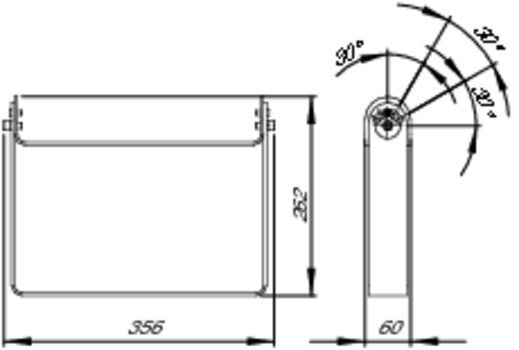

Поворотный подвес «КВАДРО» | 951001 | |

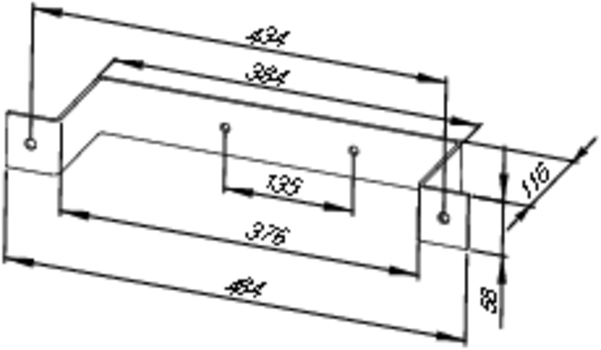

Скоба для внутреннего монтажа «КВАДРО» | 961001 |

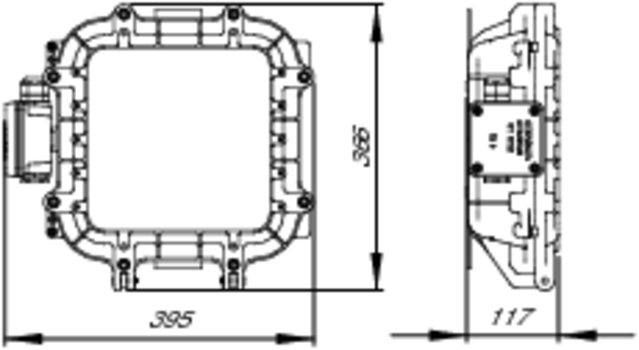

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул | Наименование светильника | Источник света | Тип патрона | Наличие ЭПРА | Масса, кг |
---|---|---|---|---|---|
105001 | КВАДРО-Ф-2х9 (G23) | 2хКЛЛ-9, G23 | G23 | нет | 9 |
105002 | КВАДРО-Ф-1х9 (2G7) Э | 1хКЛЛ-9, G27 | 2G7 | есть | 9 |
105003 | КВАДРО-Ф-2х9 (2G7) Э | 2хКЛЛ-9, G7 | 2G7 | есть | 9 |
105004 | КВАДРО-Ф-1х13 (Gx24q-1) Э | КЛЛ-13, Gx24q-1 | Gx24q-1 | есть | 9 |
105005 | КВАДРО-Ф-2х13 (Gx24q-1) Э | КЛЛ-13, Gx24q-1 | Gx24q-1 | есть | 9 |
105007 | КВАДРО-Ф-1х18 (Gx24q-2) Э | КЛЛ-18, Gx24q-2 | Gx24q-2 | есть | 9 |
105008 | КВАДРО-Ф-2х18 (Gx24q-2) Э | КЛЛ-18, Gx24q-2 | Gx24q-2 | есть | 9 |
105009 | КВАДРО-Ф-1х18 (2G10) Э | КЛЛ-18, Gx10q | 2G10 | есть | 9 |
105010 | КВАДРО-Ф-1х24 (2G10) Э | 1хКЛЛ-24, G10 | 2G10 | есть | 9 |
105011 | КВАДРО-Ф-1х26 (Gx24q-3) Э | КЛЛ-26, Gx24q-3 | Gx24q-3 | есть | 9 |
105012 | КВАДРО-Ф-2х26 (Gx24q-3) Э | КЛЛ-26, Gx24q-3 | Gx24q-3 | есть | 9 |
105014 | КВАДРО-Ф-1х32 (Gx24q-3) Э | КЛЛ-32, Gx24q-3 | Gx24q-3 | есть | 9 |
105016 | КВАДРО-Ф-1х42 (Gx24q-4) Э | КЛЛ-42, Gx24q-4 | Gx24q-4 | есть | 9 |
