ПРА 1И400ДНаТ\ДРИ47Н-003УХЛ2 220В 4,4А
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | 1И400ДНаТ\ДРИ47Н-003УХЛ2 |
Мощность: | 400 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. чертёж |
Масса: | 5,4 кг |
Коэффициент мощности: | 0,43 |
Потери мощности: | 34 Вт |
Ток сети: | 2,3 А |
Пусковой ток лампы: | 8 А |
Производитель «GALAD», Россия
ОПИСАНИЕ
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Аппарат пускорегулирующий 1И400ДНаТ/ДРИ47Н-003УХЛ2 предназначен для обеспечения режима зажигания и стабилизации тока натриевых ламп высокого давления типа ДНаТ и металлогалогенных ламп типа HRI-E, HRI-BT, HRI-TS, HRI-T фирма «Radium»; HIE, HIT фирма «BLV»; ARC400/T фирма «GE»; HQI-E, HQI-E/P, HQI-T, HQI-TS фирма «Osram»; HSI-T, HSI-TSX, HSI-SX фирма «Sylvania» мощностью 400 Вт при включении их в сеть переменного тока частоты 50 Гц с номинальным напряжением 220В.
Аппарат используется совместно с импульсным зажигающим устройством.
Аппарат предназначен для эксплуатации при температуре воздуха от плюс 40 до минус 60ºС среднегодовой относительной влажности 75% при 15ºС в условиях умеренно-холодного климата.
Аппарат сертифицирован на соответствие требованиям безопасности ГОСТ Р МЭК 60922 и ГОСТ Р 51318.15-99. Декларация о соответствии РОСС RU.АЯ81.Д02363, срок действия с 10.11.2009 по 10.11.2012, выдана обществом с ограниченной ответственностью «Мордовсертификация» (орган по сертификации продукции и услуг) РОСС RU.0001.10АЯ81.
Технические характеристики приведены в таблице.
Рабочий ток, А | * 3,5- 4,6 |
Ток короткого замыкания, А, не более | 8,0 |
Потери мощности, Вт не более | 34 |
Коэффициент мощности, не менее | 0,43 |
* В зависимости от типа лампы по п. 1.1
Класс защиты аппарата от поражения электрическим током – 0 по ГОСТ12.2.007.0-75
Содержание меди в аппарате – 0,608 кг
КОМПЛЕКТНОСТЬ
В комплект поставки входит:
- аппарат пускорегулирующий - 1 шт.
- упаковка аппарата - 1 комплект на 2 аппарата
- паспорт - 1 экз.

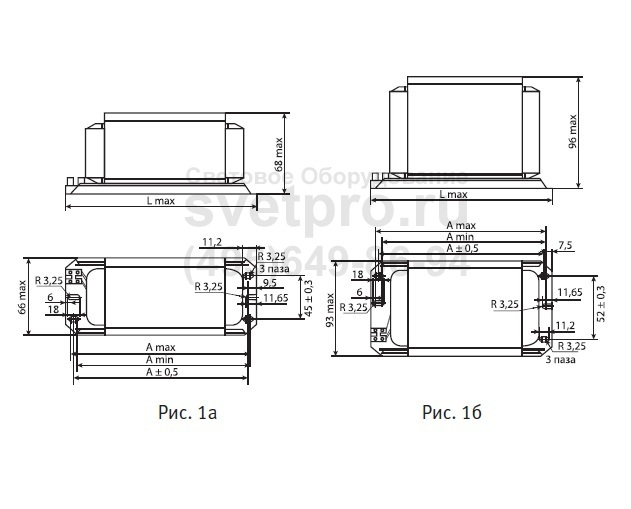

Габаритные, установочные размеры и масса аппарата приведены в разделе "габаритные размеры".
РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Срок службы аппарата 10 лет.
Средний срок сохраняемости аппарата до ввода в эксплуатацию не более 2-х лет.
Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий «Аппараты пускорегулирующие» ИЖЯН.675832.330ТУ при соблюдении условий монтажа, эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 18 мес. со дня ввода в эксплуатацию, но не более 24 мес. со дня отгрузки.
ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ
Аппарат установить на основание и закрепить с помощью винтов М 6.

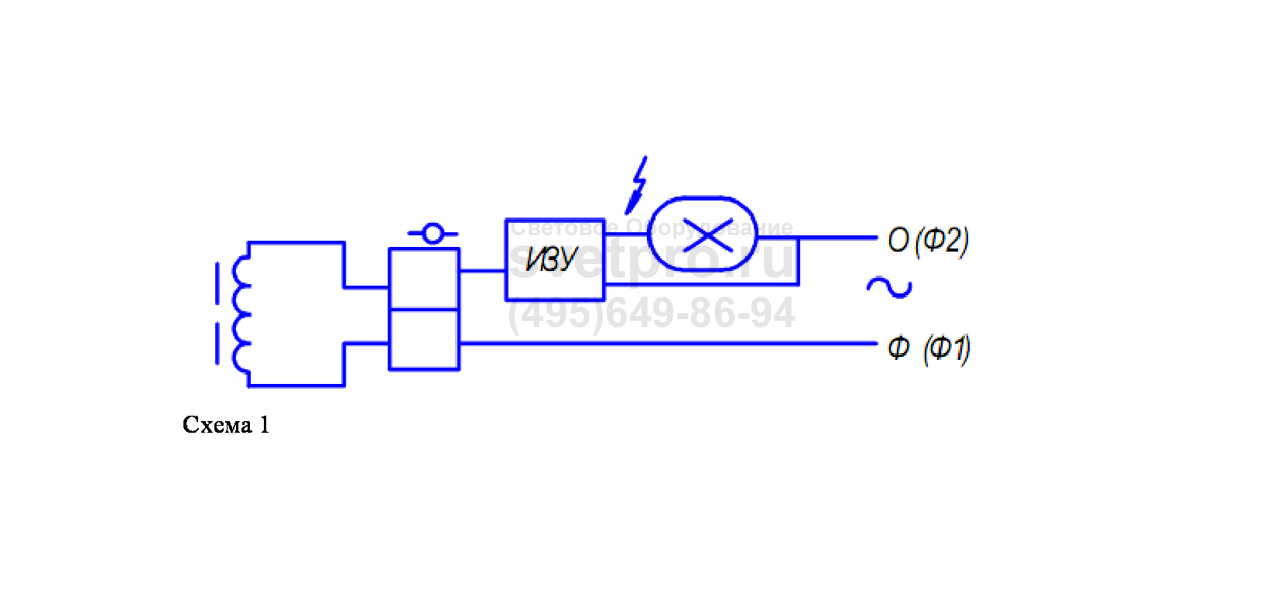

Для подключения аппарата необходимо соединительные провода сети, лампы и ИЗУ подсоединить к соответствующим клеммам клеммных колодок согласно схемы, указанной на рисунке ниже.
