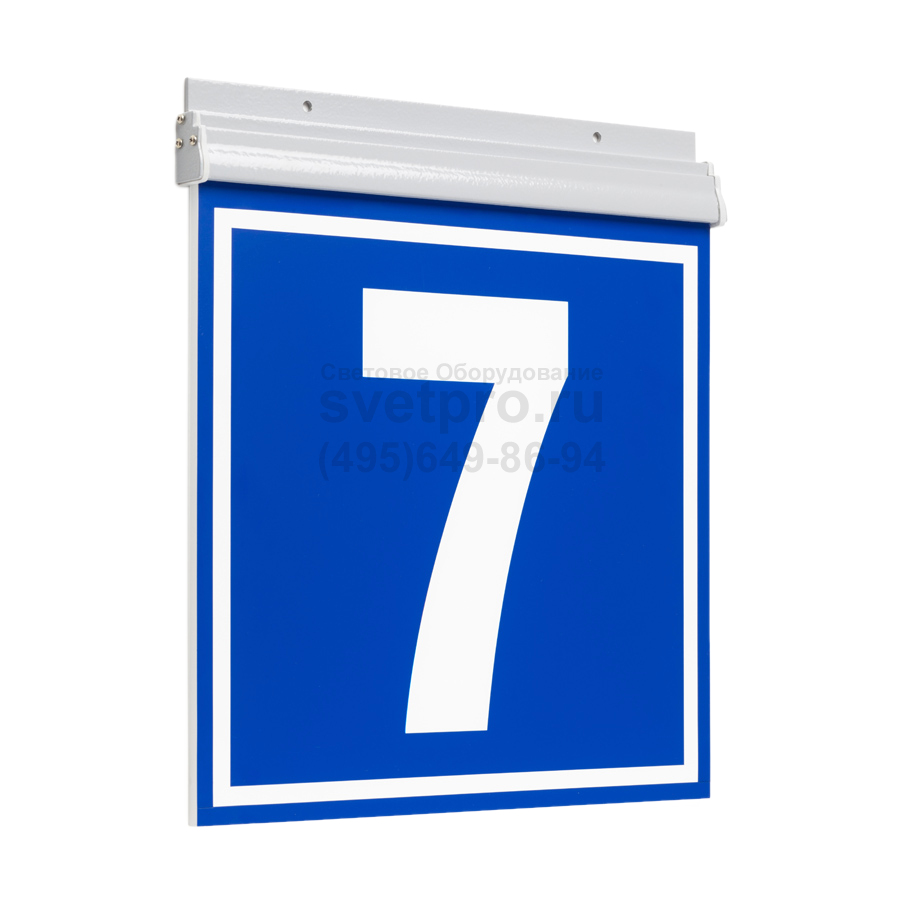

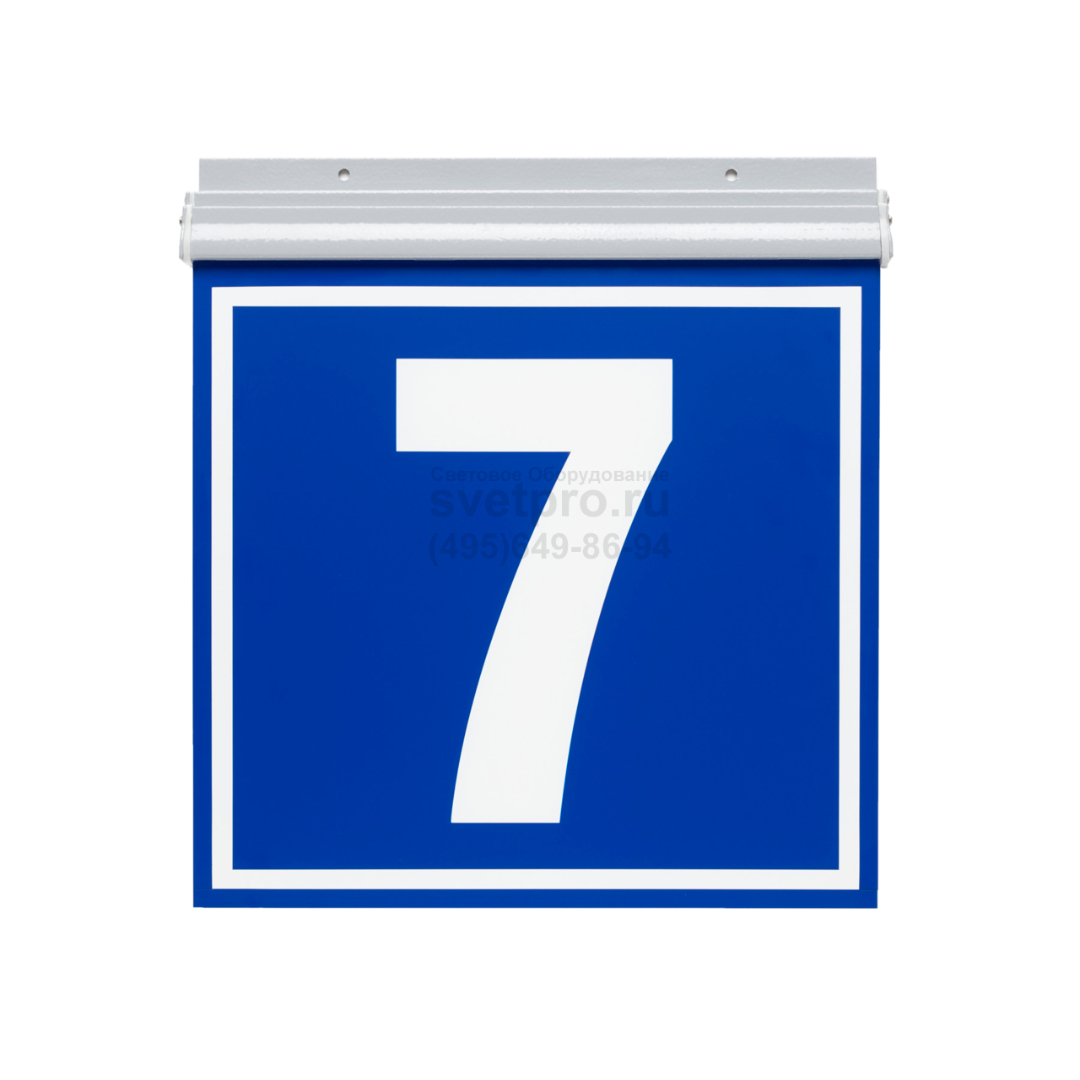

Необслуживаемые указатели названий улиц и номеров домов ДБУ69 Ориентир
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | III |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДБУ69 |
Мощность: | 5-60 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. таблицу |
Индекс цветопередачи: | 80 Ra |
Производитель «GALAD», Россия
ОПИСАНИЕ

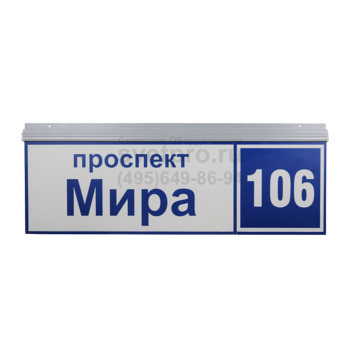

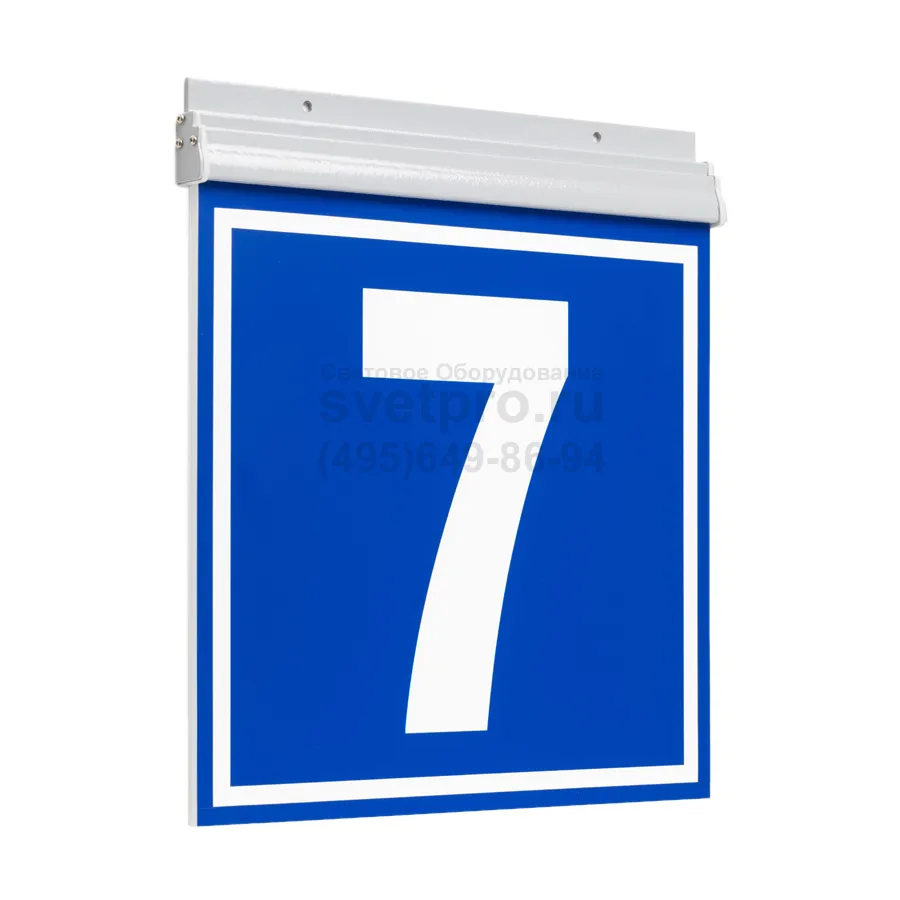

Необслуживаемые указатели ДБУ69 Ориентир предназначены для улучшения ориентации (в темное время) населения и специальных служб при выяснении местонахождения: названий улиц, номеров домов и комбинированной информации.

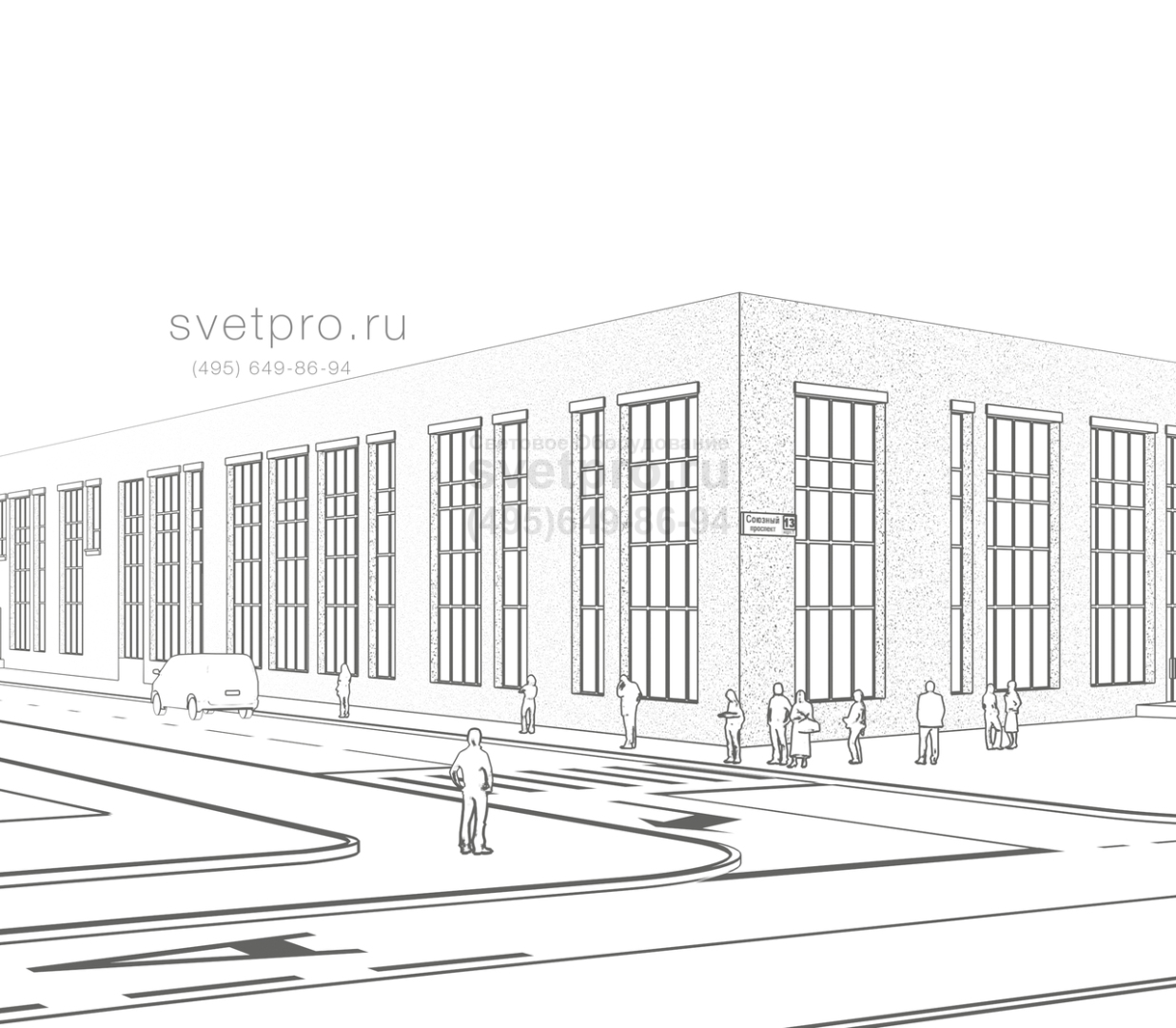

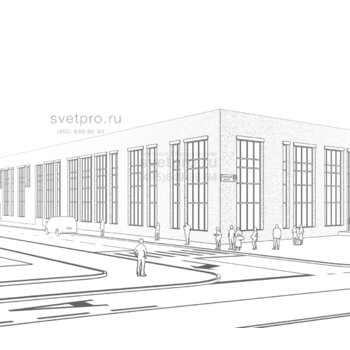

Изделие устанавливается на высоте, удобной для обзора информации. Местом закрепления служит стена здания или входная группа подъезда (при указании нумерации квартир).
Модельный ряд указателя ДБУ69 Ориентир содержит разнообразные габаритные версии, дающие возможность выбрать масштаб шрифта трафарета. При этом учтена и необходимость обеспечения должной яркости изображения, что реализуется мощностью источника света (5–60 Вт).
Работоспособность источника света поддерживается герметичностью конструкции IP65 и независимым блоком питания. БП устанавливается в распаечной коробке возле указателя. Постоянное пониженное напряжение обеспечивает изделию 3-й класс защиты по току.
Светодиодная линейка, установленная в торце указателя, излучает свет строго вдоль поверхности рассеивателя, выполненного из оргстекла. Благодаря принципу светообразования и обеспеченным условиям изделие пригодно к длительной эксплуатации.
История светильника
Создание этого светильника буквально напрашивалось. Ориентирование на местности без онлайн-карт и навигаторов в российских городах затруднено. Надпись и обозначения дома или улицы в принципе сложно найти, а в темное время суток – особенно.
Мы сделали светящиеся указатели названий улиц и номеров домов и назвали их Ориентир, чтобы они помогали быстро видеть и находить нужный адрес. Их отлично видно в темноте и даже за деревьями с расстояния несколько десятков метров.
Конечно, на светящуюся поверхность можно наносить любые цифры и надписи, использовать любые шрифты, и даже размер и габариты указателя можно выбрать из огромного количества вариантов.
УСТАНОВКА
Светильник рекомендуется устанавливать на вертикальную поверхность. Блок питания устанавливается рядом со светильником в распаечной коробке.
КОНСТРУКЦИЯ
Трафарет с наименованием улицы или дома изготовлен из пленки оракал, наклеивается на поверхность рассеивателя. Комплектуется блоком питания независимого исполнения. Блок питания устанавливается рядом со светильником в распаечной коробке.
ОПТИЧЕСКАЯ ЧАСТЬ

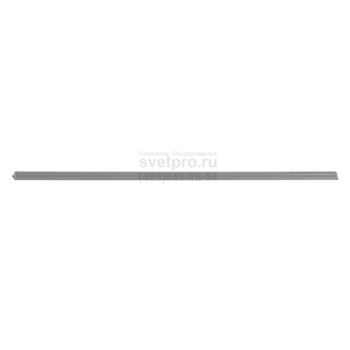

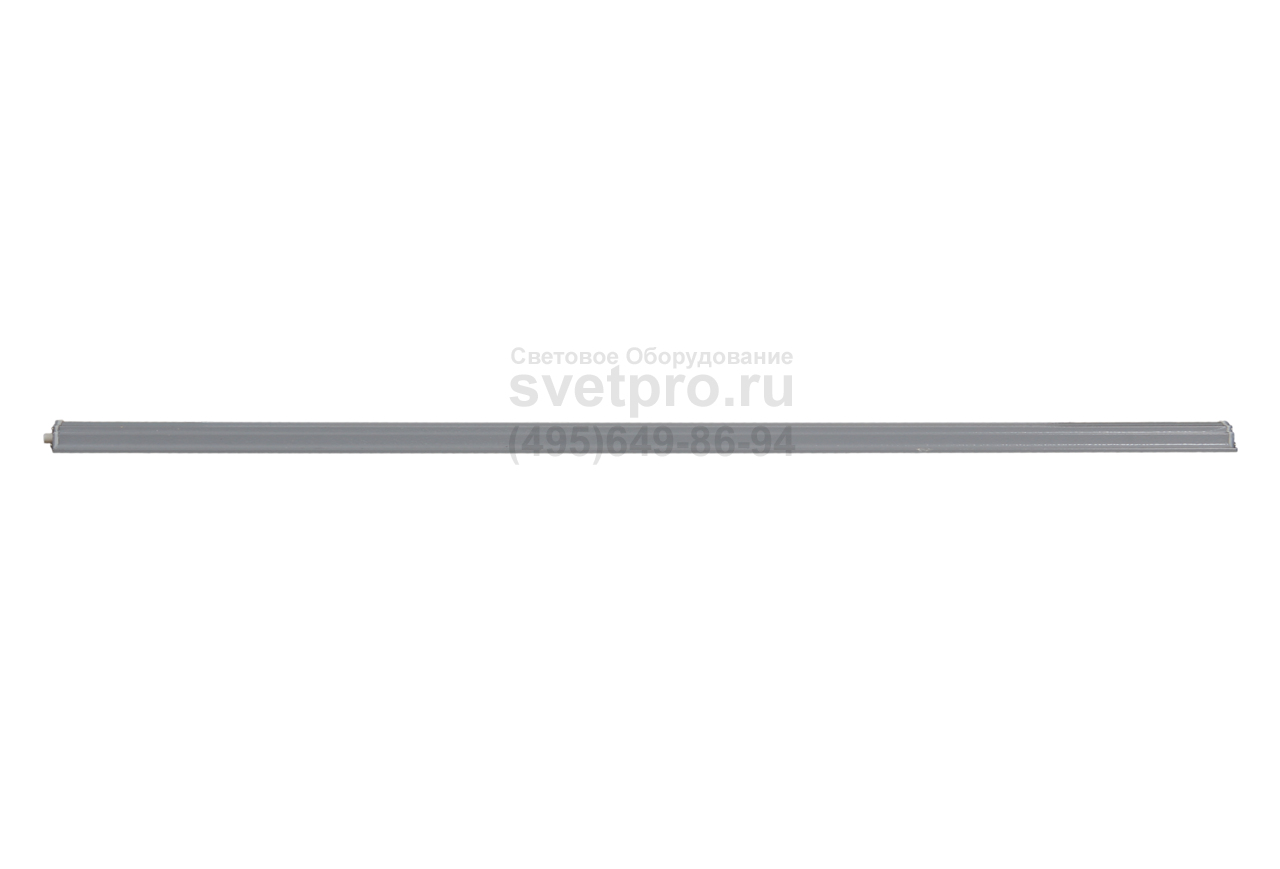

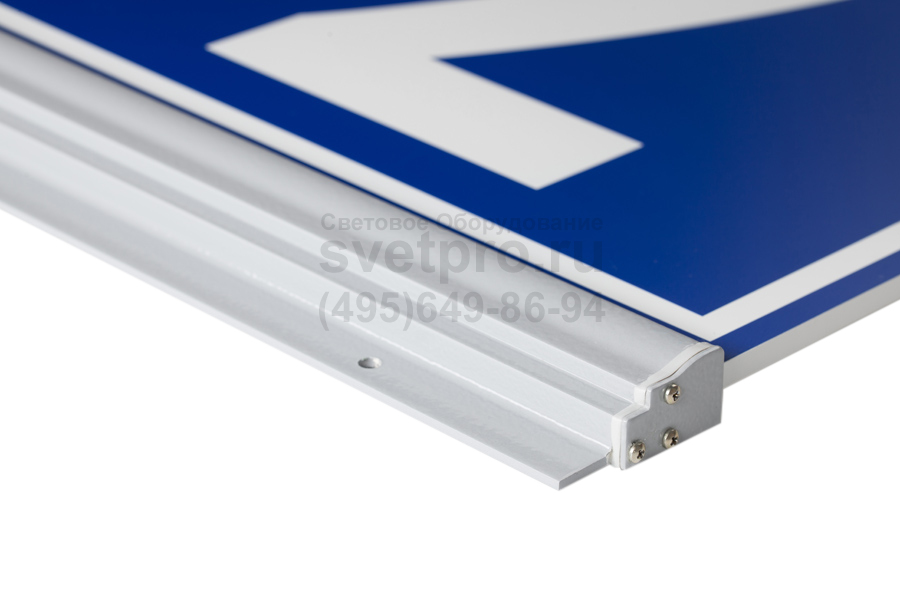

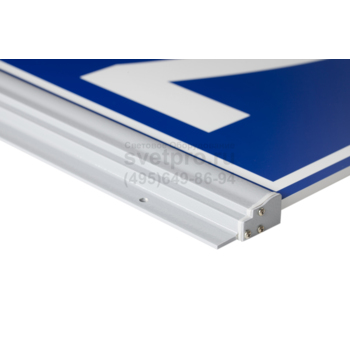

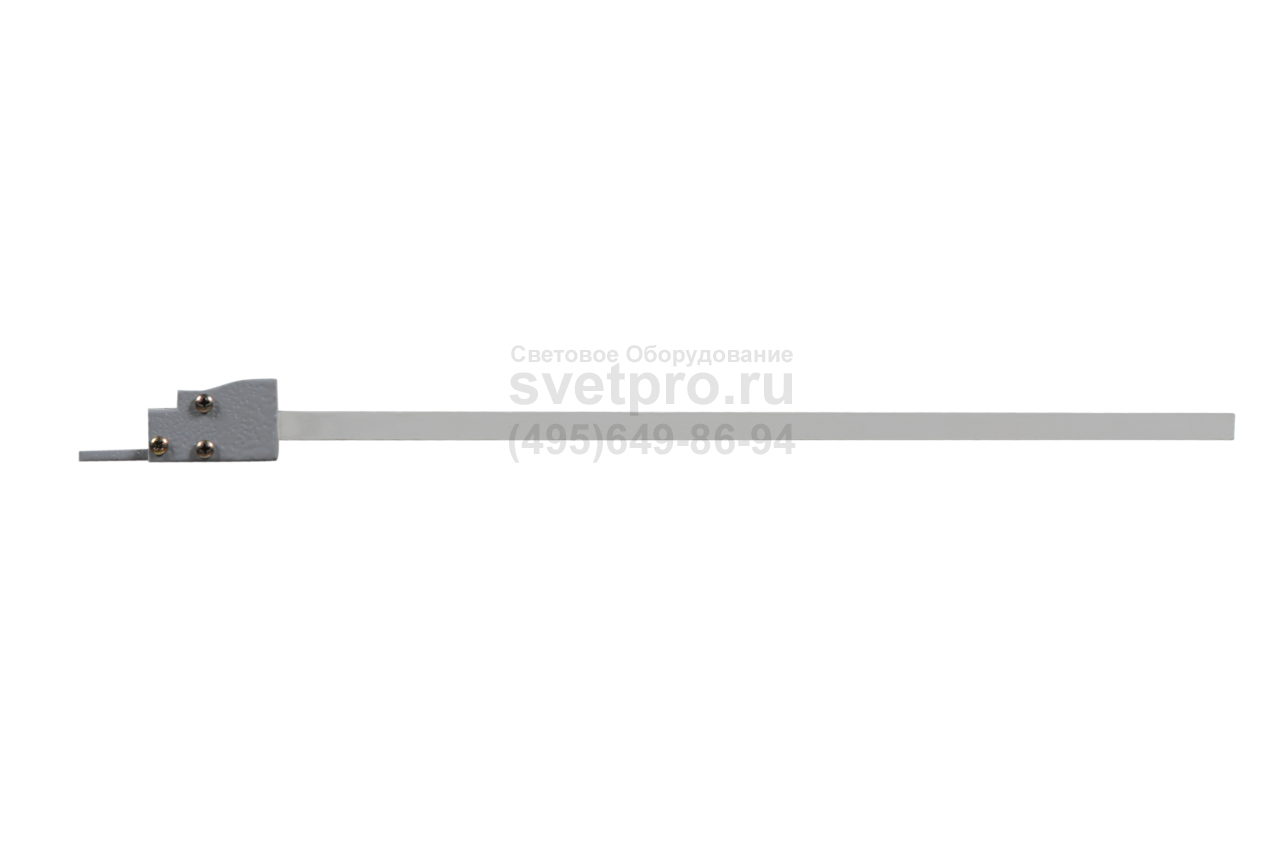

Светодиодная линейка расположена в торце рассеивателя. Рассеиватель из оргстекла толщиной 8 мм.

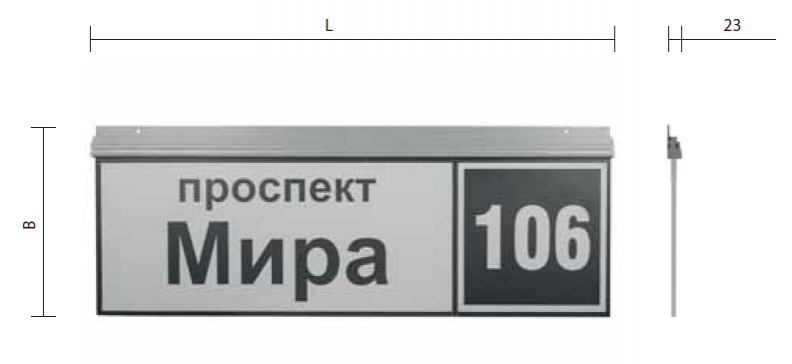

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников

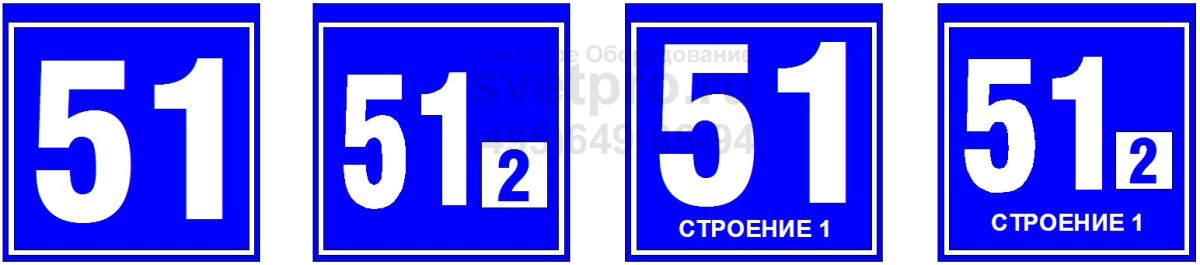

Наименование | Артикул | Мощность, Вт | Внешний вид | Условное обозначение | Габаритные размеры L x B, мм | Масса, кг |
---|---|---|---|---|---|---|
GALAD Ориентир ДБУ69-10-001 (номер дома 350х350 К1) | 1001285 | 10 | К1 | 350 x 385 | 1,4 | |
GALAD Ориентир ДБУ69-15-001 (номер дома 450х450 К2) |
1001286 | 15 | К2 | 450 x 485 | 2,7 | |
GALAD Ориентир ДБУ69-40-001 (номер дома 600х600 К3) |
1001287 | 40 | К3 | 600 x 670 | 4,5 | |
GALAD Ориентир ДБУ69-15-001 (номер дома 450х350 К4) |
1001288 | 15 | К4 | 450 x 385 | 2,2 | |
GALAD Ориентир ДБУ69-20-001 (номер дома 600х450 К5) |
1001289 | 20 | К5 | 600 x 485 | 3,5 | |
GALAD Ориентир ДБУ69-40-001 (наим. улицы 1250х350 К7) |
1001290 | 40 | К7 | 1250 x 385 | 5,8 | |
GALAD Ориентир ДБУ69-40-001 (наим. улицы 1300х450 К9) |
1001291 | 40 | К9 | 1300 x 485 | 7,2 | |

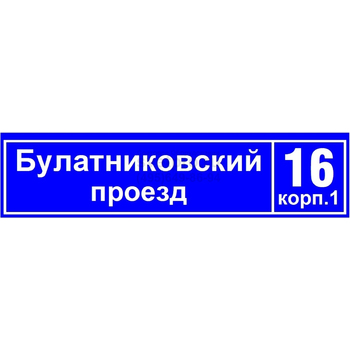

GALAD Ориентир ДБУ69-50-001 (наим. улицы + номер 1600х450 К10) |
1001292 | 50 | К10 | 1600 x 485 | 9,1 | |
GALAD Ориентир ДБУ69-60-001 (наим. улицы + номер 1850х450 К11) |
1001293 | 60 | К11 | 1850 x 485 | 10,2 | |

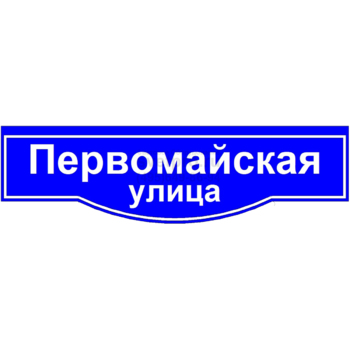

GALAD Ориентир ДБУ69-40- 001 (наим. улицы 1250х350 К8 ретро) |
1001294 | 40 | К8* | 1250 x 385 | 5,2 | |
GALAD Ориентир ДБУ69-50-001 (наим. улицы 1600х450 К12 ретро) |
1001295 | 50 | К12* | 1600 x 485 | 7,8 | |
GALAD Ориентир ДБУ69-10- 001 (номер дома 430х340 К13 ретро) |
1001296 | 10 | К13* | 430 x 388 | 1,8 | |
GALAD Ориентир ДБУ69-5-001 (ПГ 150х150) |
1001297 | 5 | ПГ | 206 x 150 | 0,5 | |
GALAD Ориентир ДБУ69-30-001 (наим. улицы + номер 900х300 К6) |
1001298 | 30 | К6 | 900 x 335 | 7,5 |
* Домовые знаки, устанавливаемые внутри Садового кольца г. Москвы
