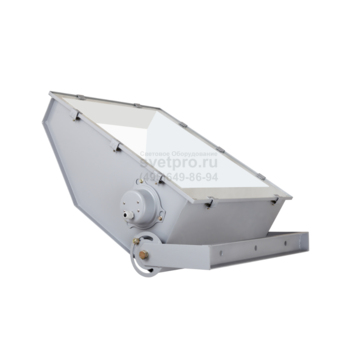

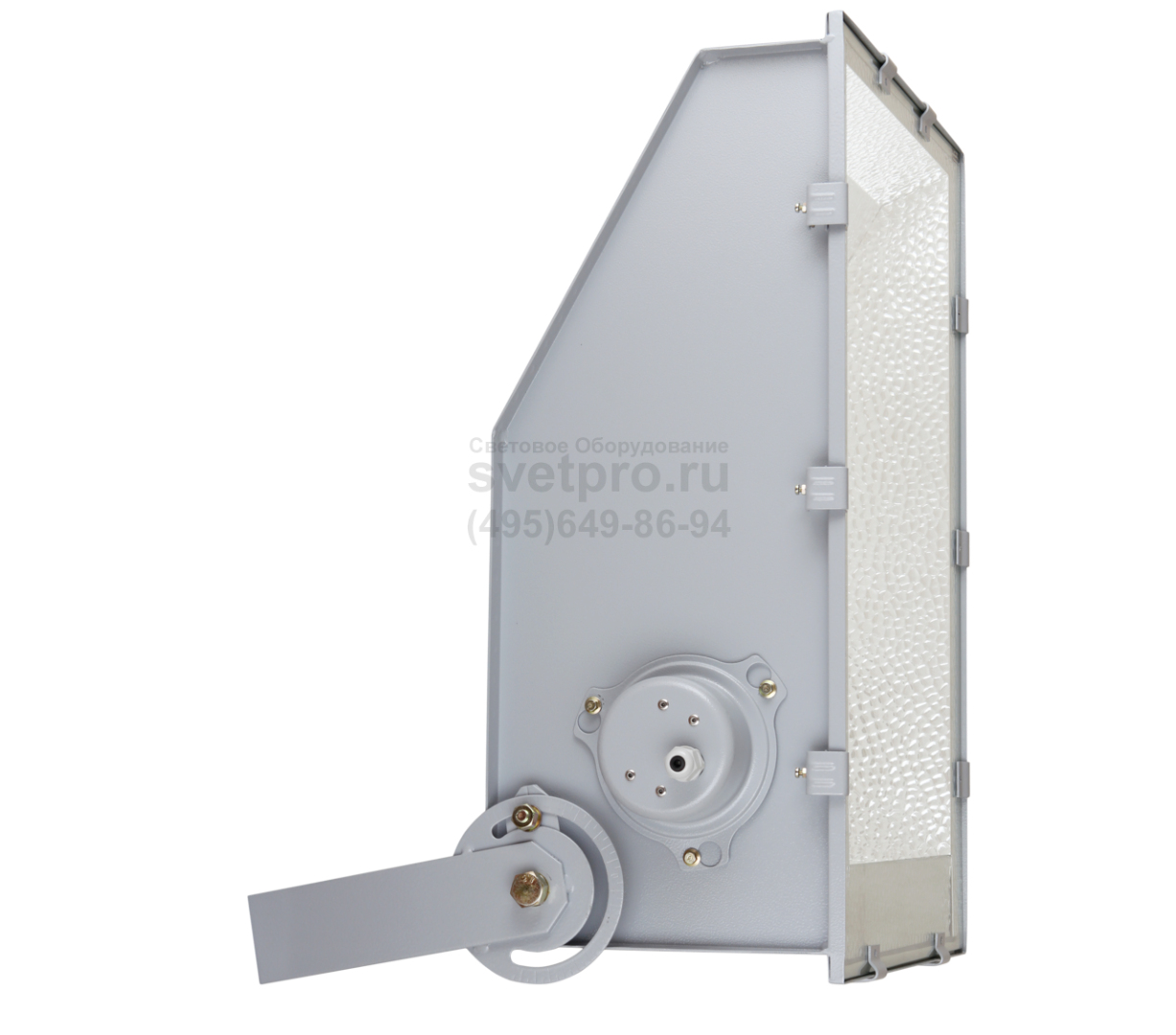

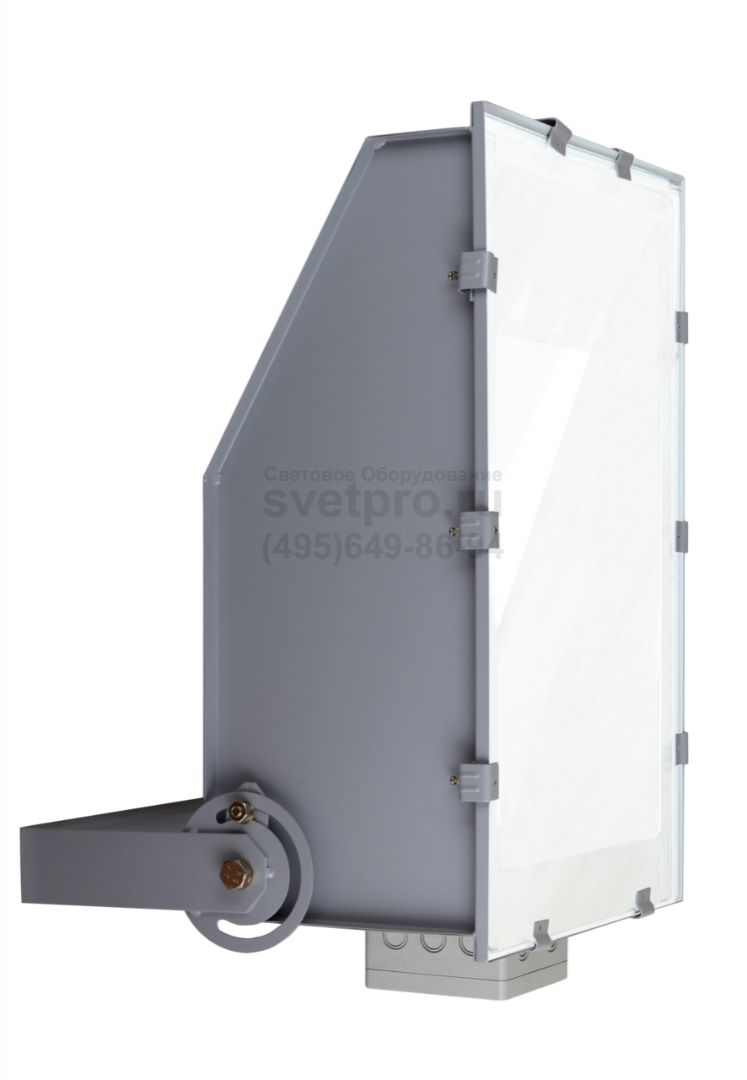

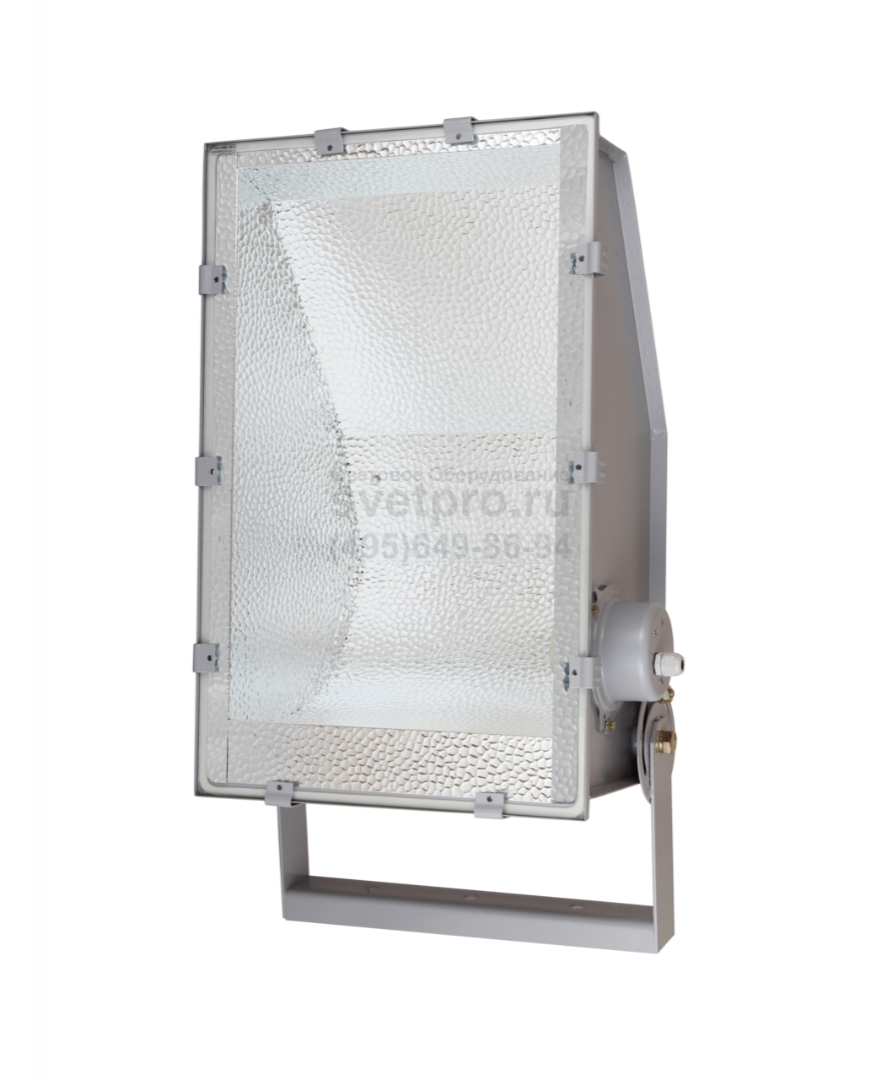

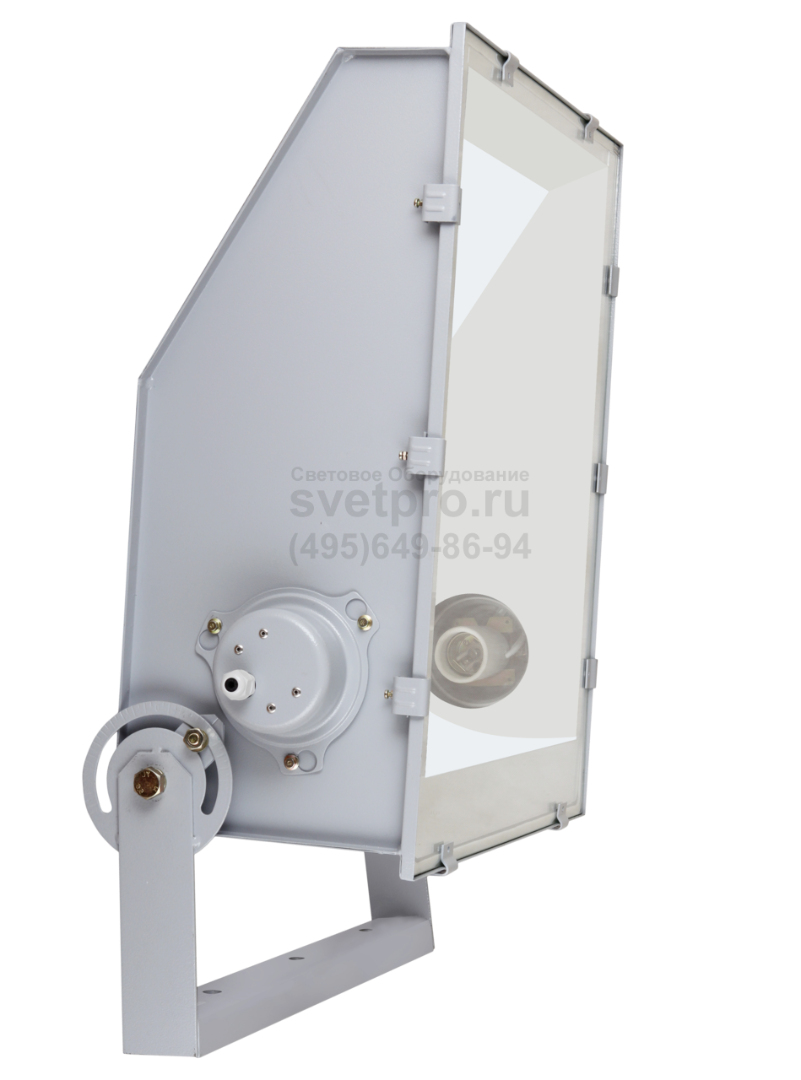

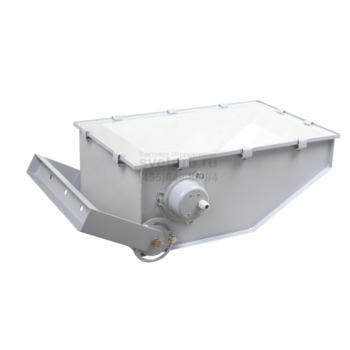

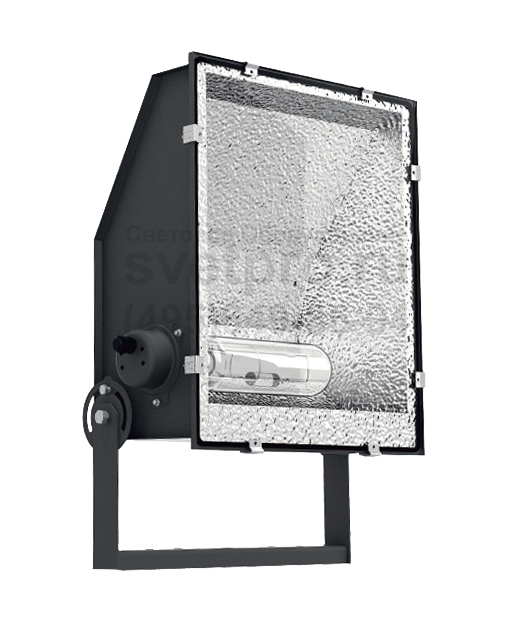

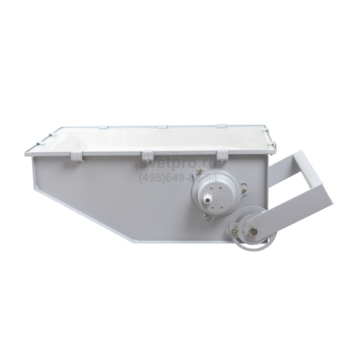

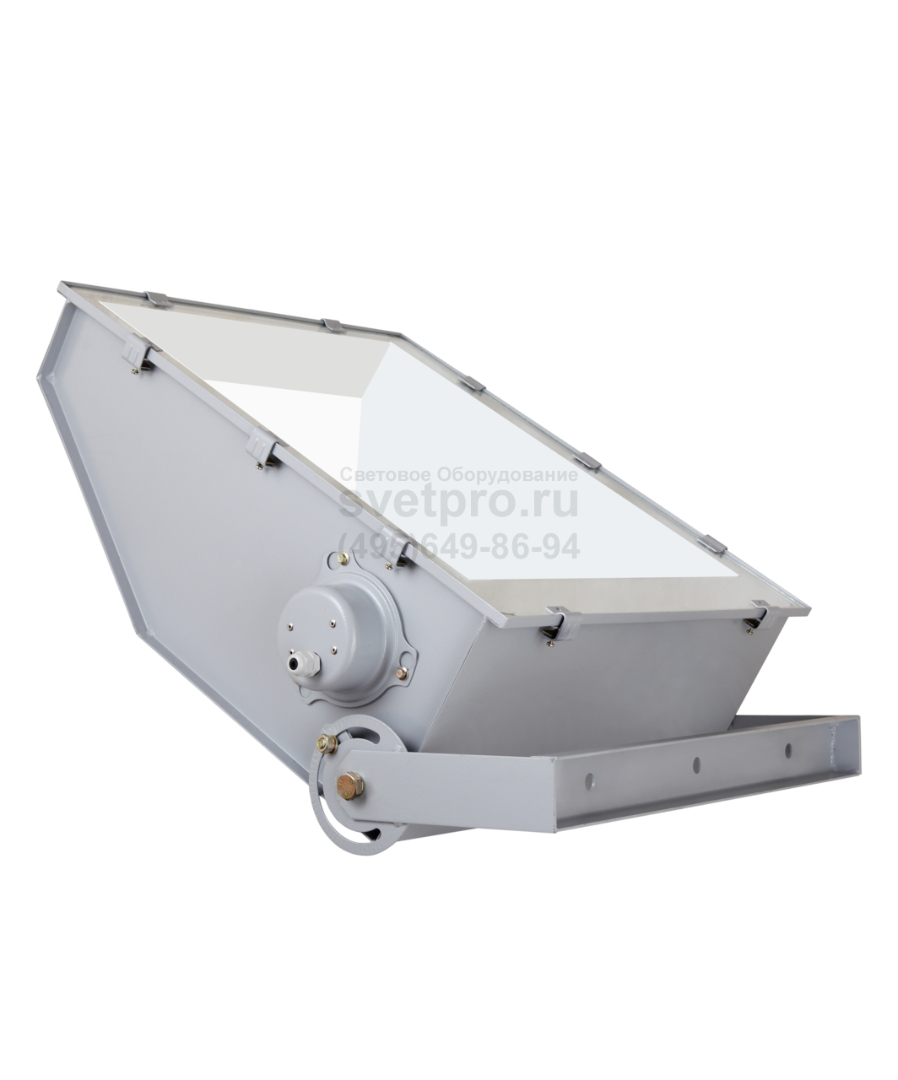

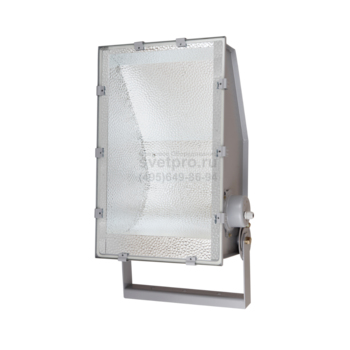

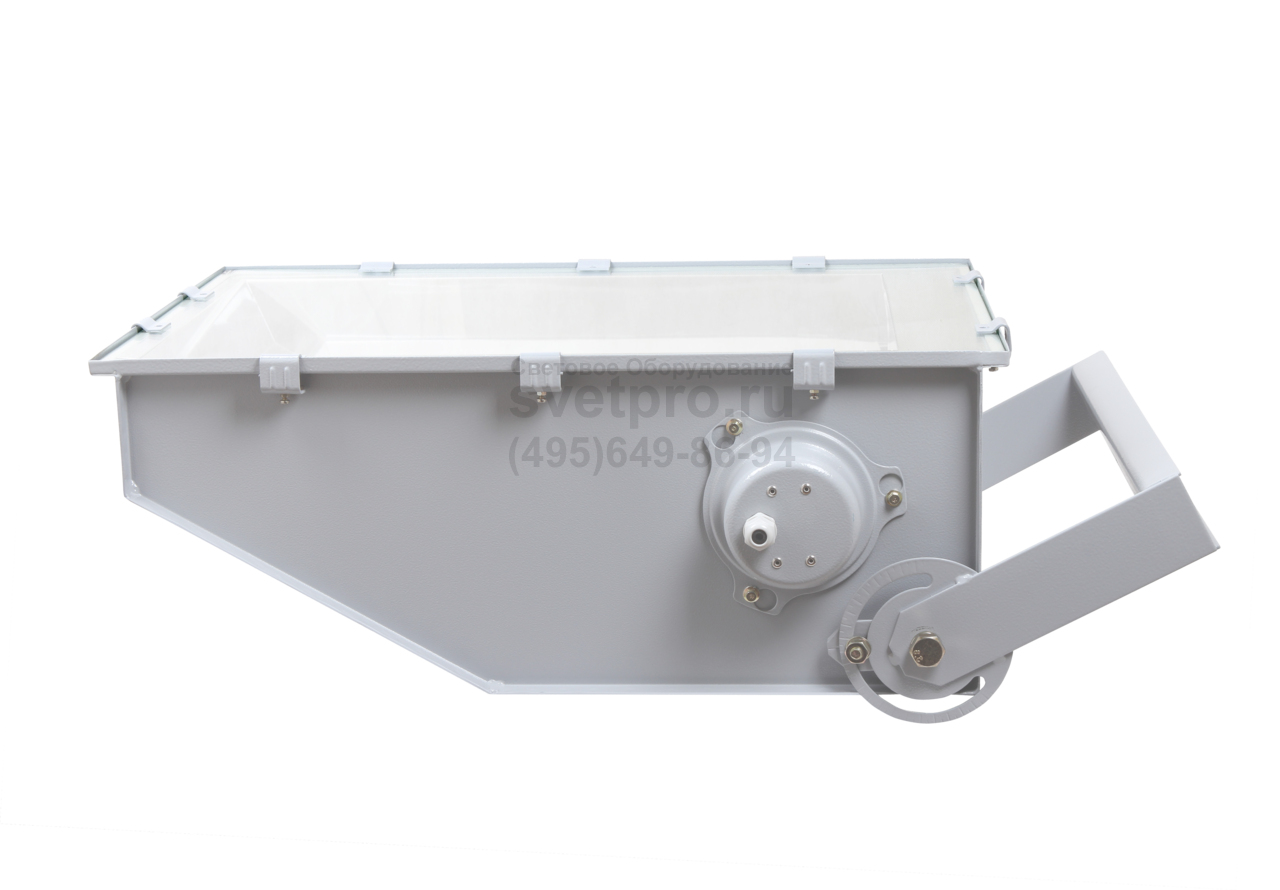

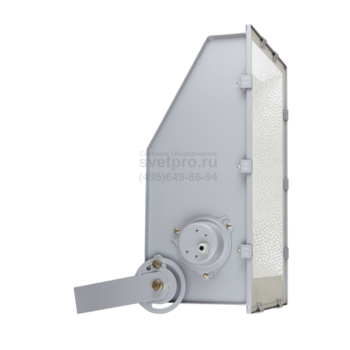

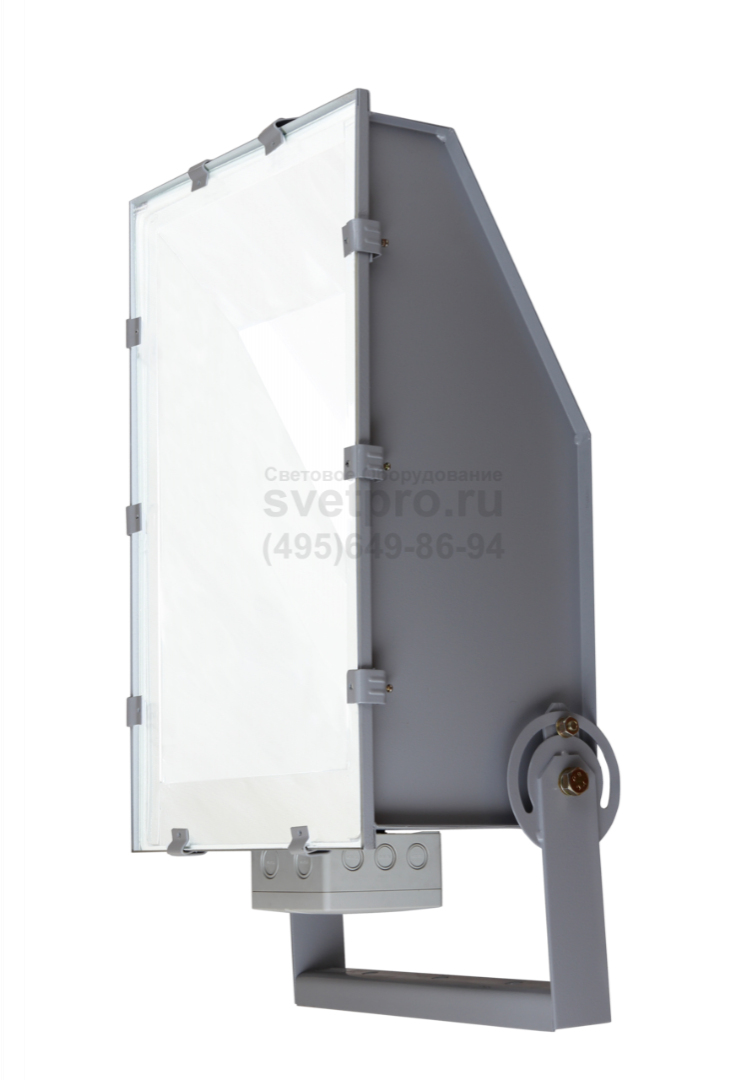

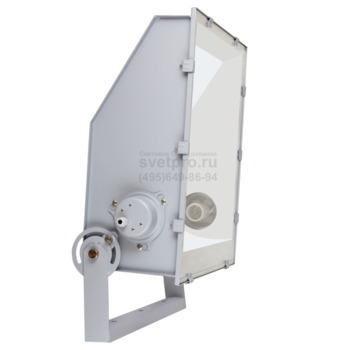

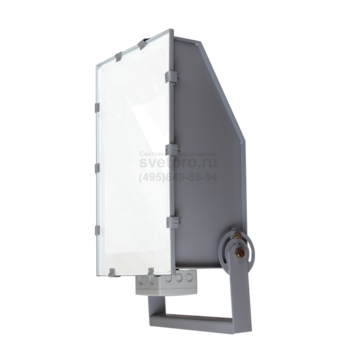

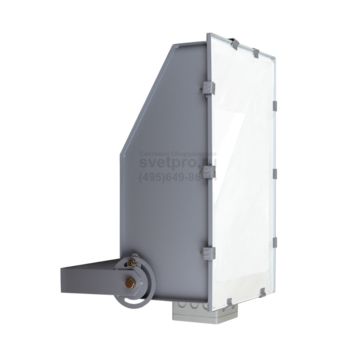

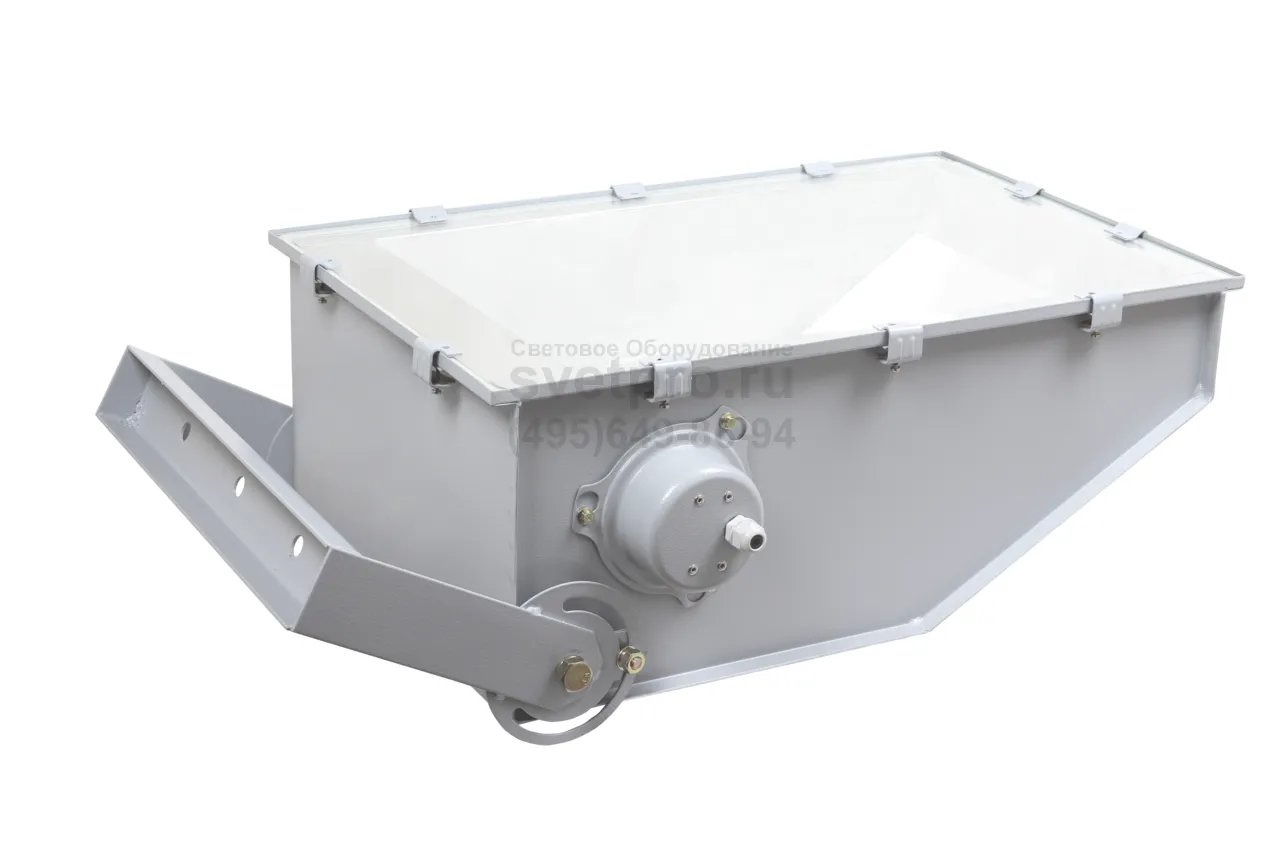

Прожектор ЖО42, РО42, ГО42 Кососвет
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 ± 10%, 380 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖО42, РО42, ГО42 |
Мощность: | 250-2000 Вт |
Гарантийный срок: | 24 |
Габаритные размеры: | см. таблицу |
Индекс цветопередачи: | 20-30, 40-60, 60-95 Ra |
Цветовая температура: | 1800-2200, 3300-4200, 2800-6500 К |
Световой поток: | 180000, 24000, 240000 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Прожектор ЖО42, РО42, ГО42 Кососвет позволяет реализовать задачи по освещению фасадов зданий, отдельно стоящих компактных форм, производственных и спортивных территорий.
Выбор опорной конструкции ведется с учетом запрета на использование сгораемых материалов.
Параметры питающей сети зависят от мощности применяемой газоразрядной лампы. Ее работа поддерживается ПРА независимого исполнения, соответствующее лампе по току. Оптика защищена от посторонних вмешательств: пыли и воды, высокой герметичностью конструкции – IP65.
Модельный ряд изделия построен на наличии версий, оснащаемых натриевой, ртутной, металлогалогенной лампой. Минимальное значение мощности, характерное для 2-х ламповых экземпляров, составляет 250 Вт, максимальное с 1 лампой – 2000 Вт. Оптический элемент – асимметричный отражатель, вносит разнообразие ячеистой или зеркальной поверхностью. При этом имеются изделия с ИЗУ, расположенном на корпусе и без него. Прожектор ЖО42, РО42, ГО42 Кососвет – виброустойчивый. Корпус защищен от коррозии порошковым окрашиванием.
Освещение больших открытых пространств, площадей, фасадов зданий, архитектурных памятников, строительных площадок, территорий спортивных сооружений
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: стальной с порошковым покрытием, устойчивый к агрессивной среде
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
Модификации
- 11 – с асимметричным зеркальным отражателем
- 12 – с асимметричным ячеистым отражателем
- 13 – с асимметричным зеркальным отражателем,с ИЗУ на корпусе
- 14 – с асимметричным ячеистым отражателем, с ИЗУ на корпусе
- Для работы прожектора необходим независимый блок ПРА
- Цвет прожектора по умолчанию: серый
КСС
УСТАНОВКА
Прожектор рекомендуется устанавливать на опорную поверхность из несгораемого материала.
КОНСТРУКЦИЯ
Обслуживание и подключение – вывернуть на несколько витков три винта, прикрепляющих стальную штампованную крышку с патроном к боковине корпуса. Затем снять крышку с боковины корпуса, повернуть её против часовой стрелки и вывести из зацепления с винтами. Это обеспечит свободный доступ к лампе с патроном.
ОПТИЧЕСКАЯ ЧАСТЬ
Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения. Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени

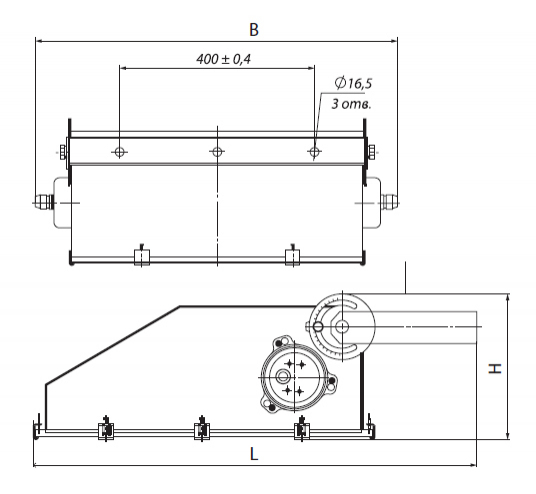

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Степень защиты светильника |
Габаритные размеры LxBxH, мм |
Масса, кг |
---|---|---|---|---|---|---|---|---|
ЖО42-400-11 |
1000812 |
ДНаТ |
400 |
Е40 |
73 |
IP65 |
860x524x300 |
13,5 |
ЖО42-400-12 |
1000813 |
ДНаТ |
400 |
Е40 |
81 |
IP65 |
860x524x300 |
13,5 |
ЖО42-400-13 |
1001451 |
ДНаТ |
400 |
Е40 |
73 |
IP65 |
860x524x300 |
14,3 |
ЖО42-400-14 |
1001452 |
ДНаТ |
400 |
Е40 |
81 |
IP65 |
860x524x300 |
14,3 |
ЖО42-600-11 |
1000814 |
ДНаТ |
600 |
Е40 |
68 |
IP65 |
860x524x300 |
13,5 |
ЖО42-600-12 |
1000815 |
ДНаТ |
600 |
Е40 |
77 |
IP65 |
860x524x300 |
13,5 |
ЖО42-600-13 |
1001453 |
ДНаТ |
600 |
Е40 |
68 |
IP65 |
860x524x300 |
14,3 |
ЖО42-600-14 |
1001454 |
ДНаТ |
600 |
Е40 |
77 |
IP65 |
860x524x300 |
14,3 |
ЖО42-1000-11 |
1000816 |
ДНаТ |
1000 |
Е40 |
83 |
IP65 |
860x688x300 |
14,7 |
ЖО42-1000-12 |
1000817 |
ДНаТ |
1000 |
Е40 |
89 |
IP65 |
860x688x300 |
14,7 |
ЖО42-1000-13 |
1001455 |
ДНаТ |
1000 |
Е40 |
83 |
IP65 |
860x688x300 |
15,5 |
ЖО42-1000-14 |
1001456 |
ДНаТ |
1000 |
Е40 |
89 |
IP65 |
860x688x300 |
15,5 |
ЖО42-2х250-11 |
1000818 |
ДНаТ |
2х250 |
Е40 |
76 |
IP65 |
860x728x300 |
17,1 |
ЖО42-2х250-12 |
1000819 |
ДНаТ |
2х250 |
Е40 |
84 |
IP65 |
860x728x300 |
17,1 |
ЖО42-2х250-13 |
1001457 |
ДНаТ |
2х250 |
Е40 |
76 |
IP65 |
860x728x300 |
18,6 |
ЖО42-2х250-14 |
1001458 |
ДНаТ |
2х250 |
Е40 |
84 |
IP65 |
860x728x300 |
18,6 |
ЖО42-2х400-11 |
1000820 |
ДНаТ |
2х400 |
Е40 |
76 |
IP65 |
860x728x300 |
17,8 |
ЖО42-2х400-12 |
1000821 |
ДНаТ |
2х400 |
Е40 |
84 |
IP65 |
860x728x300 |
17,8 |
ЖО42-2х400-13 |
1001459 |
ДНаТ |
2х400 |
Е40 |
76 |
IP65 |
860x728x300 |
19,3 |
ЖО42-2х400-14 |
1001460 |
ДНаТ |
2х400 |
Е40 |
84 |
IP65 |
860x728x300 |
19,3 |
ЖО42-2х600-11 |
1000822 |
ДНаТ |
2х600 |
Е40 |
76 |
IP65 |
860x728x300 |
17,8 |
ЖО42-2х600-12 |
1000823 |
ДНаТ |
2х600 |
Е40 |
84 |
IP65 |
860x728x300 |
17,8 |
ЖО42-2х600-13 |
1001461 |
ДНаТ |
2х600 |
Е40 |
76 |
IP65 |
860x728x300 |
19,3 |
ЖО42-2х600-14 |
1001462 |
ДНаТ |
2х600 |
Е40 |
84 |
IP65 |
860x728x300 |
19,3 |
РО42-700-11 |
1000824 |
ДРЛ |
700 |
Е40 |
68 |
IP65 |
860x688x300 |
14,7 |
РО42-700-12 |
1001463 |
ДРЛ |
700 |
Е40 |
77 |
IP65 |
860x688x300 |
14,7 |
РО42-2х250-11 |
1000825 |
ДРЛ |
2х250 |
Е40 |
86 |
IP65 |
860x728x300 |
14,3 |
РО42-2х250-12 |
1001464 |
ДРЛ |
2х250 |
Е40 |
93 |
IP65 |
860x728x300 |
14,3 |
ГО42-400-11 |
1000826 |
ДРИ |
400 |
Е40 |
77 |
IP65 |
860x524x300 |
13,5 |
ГО42-400-12 |
1000827 |
ДРИ |
400 |
Е40 |
85 |
IP65 |
860x524x300 |
13,5 |
ГО42-400-13 |
1001465 |
ДРИ |
400 |
Е40 |
77 |
IP65 |
860x524x300 |
14,3 |
ГО42-400-14 |
1001466 |
ДРИ |
400 |
Е40 |
85 |
IP65 |
860x524x300 |
14,3 |
ГО42-1000-11 |
1000828 |
ДРИ |
1000 |
Е40 |
77 |
IP65 |
860x688x300 |
14,7 |
ГО42-1000-12 |
1000829 |
ДРИ |
1000 |
Е40 |
89 |
IP65 |
860x688x300 |
14,7 |
ГО42-1000-13 |
1001467 |
ДРИ |
1000 |
Е40 |
77 |
IP65 |
860x688x300 |
15,5 |
ГО42-1000-14 |
1001468 |
ДРИ |
1000 |
Е40 |
89 |
IP65 |
860x688x300 |
15,5 |
ГО42-2000-11 |
1000830 |
ДРИ |
2000 |
Е40 |
77 |
IP65 |
860x688x300 |
14,7 |
ГО42-2000-12 |
1000831 |
ДРИ |
2000 |
Е40 |
89 |
IP65 |
860x688x300 |
14,7 |
ГО42-2000-13 |
1001469 |
ДРИ |
2000 |
Е40 |
77 |
IP65 |
860x688x300 |
15,5 |
ГО42-2000-14 |
1001470 |
ДРИ |
2000 |
Е40 |
89 |
IP65 |
860x688x300 |
15,5 |
ГО42-2х250-11 |
1000832 |
ДРИ |
2х250 |
Е40 |
86 |
IP65 |
860x728x300 |
17,1 |
ГО42-2х250-12 |
1000833 |
ДРИ |
2х250 |
Е40 |
93 |
IP65 |
860x728x300 |
17,1 |
ГО42-2х250-13 |
1001471 |
ДРИ |
2х250 |
Е40 |
86 |
IP65 |
860x728x300 |
18,6 |
ГО42-2х250-14 |
1001472 |
ДРИ |
2х250 |
Е40 |
93 |
IP65 |
860x728x300 |
18,6 |
ГО42-2х400-11 |
1000834 |
ДРИ |
2х400 |
Е40 |
77 |
IP65 |
860x728x300 |
17,8 |
ГО42-2х400-12 |
1000835 |
ДРИ |
2х400 |
Е40 |
87 |
IP65 |
860x728x300 |
17,8 |
ГО42-2х400-13 |
1001473 |
ДРИ |
2х400 |
Е40 |
77 |
IP65 |
860x728x300 |
19,3 |
ГО42-2х400-14 |
1001474 |
ДРИ |
2х400 |
Е40 |
87 |
IP65 |
860x728x300 |
19,3 |
Рекомендуемые независимые ПРА
Наименование |
Независимое ПРА |
Напряжение сети, В |
Наличие ИЗУ |
Рабочий ток, А |
Потери мощности, Вт |
Габаритные размеры LxBxH, мм |
Масса, кг |
---|---|---|---|---|---|---|---|
ЖО42-400-11,12 |
1К400ДНаТ46-008УХЛ1 |
220 |
есть |
4,6 |
38 |
132х134х255 |
7,2 |
1К400ДНаТ46-012УХЛ1 |
220 |
есть |
4,4 |
35 |
132х134х245 |
6,5 |
|
ЖО42-400-13,14 |
1К400ДНаТ46-001УХЛ1 |
220 |
нет |
4,6 |
38 |
132х134х235 |
6,9 |
ЖО42-600-11,12 |
1К600ДНаТ46-011УХЛ1 |
220 |
есть |
6 |
42,5 |
132x134x305 |
9,35 |
ЖО42-600-13,14 |
1К600ДНаТ46-001УХЛ1 |
220 |
нет |
6 |
42,5 |
132x134x265 |
8,95 |
ЖО42-1000-11,12 |
1К1000ДНаТ46-001УХЛ1 |
220 |
есть |
10,3 |
72 |
132х134х415 |
14,6 |
ЖО42-1000-13,14 |
1К1000ДНаТ46-010УХЛ1 |
220 |
нет |
10,3 |
72 |
132x134x415 |
14,3 |
ЖО42-2х250-11,12 |
1К250ДНаТ46-003УХЛ1 |
220 |
есть |
3 |
33 |
105x102x265 |
4,5 |
1К250ДНаТ46-009УХЛ1 |
220 |
есть |
3 |
31 |
132x134x205 |
5,4 |
|
ЖО42-2х250-13,14 |
1К250ДНаТ46-001УХЛ1 |
220 |
нет |
3 |
31 |
132x134x205 |
5,1 |
ЖО42-2х400-11,12 |
1К400ДНаТ46-008УХЛ1 |
220 |
есть |
4,6 |
38 |
132х134х255 |
7,2 |
1К400ДНаТ46-012УХЛ1 |
220 |
есть |
4,4 |
35 |
132х134х245 |
6,5 |
|
ЖО42-2х400-13,14 |
1К400ДНаТ46-001УХЛ1 |
220 |
нет |
4,6 |
38 |
132х134х235 |
6,9 |
ЖО42-2х600-11,12 |
1К600ДНаТ46-011УХЛ1 |
220 |
есть |
6,0 |
42,5 |
132x134x305 |
9,35 |
ЖО42-2х600-13,14 |
1К600ДНаТ46-001УХЛ1 |
220 |
нет |
6 |
42,5 |
132x134x265 |
8,95 |
РО42-700-11,12 |
1К700ДРЛ44-002УХЛ1 |
220 |
- |
5,45 |
47 |
132x134x255 |
9,1 |
РО42-2х250-11,12 |
1И250ДРЛ44-003УХЛ1 |
220 |
- |
2,15 |
20 |
105x102x190 |
3,2 |
ГО42-400-11,12 |
1К400ДРИ48-003УХЛ1 |
220 |
есть |
3,3 |
30,5 |
132x134x215 |
5,9 |
1К400ДРИ81-001УХЛ1 |
380 |
есть |
3,3 |
45 |
132x134x320 |
9,6 |
|
ГО42-400-13,14 |
1К400ДРИ48-010УХЛ1 |
220 |
нет |
3,3 |
26 |
132x134x215 |
5,8 |
ГО42-1000-11,12 |
1К1000ДРИ48-001УХЛ1 |
220 |
есть |
8,2 |
47 |
132x134x390 |
14,2 |
1К1000ДРИ48-002УХЛ1 |
220 |
есть |
9,5 |
66 |
132x134x390 |
14,2 |
|
1К1000ДРИ81-001УХЛ1 |
380 |
есть |
4,7 |
48 |
132x134x340 |
11,6 |
|
ГО42-1000-13,14 |
1К1000ДРИ48-010УХЛ1 |
220 |
нет |
8,2 |
47 |
132x134x390 |
13,9 |
1К1000ДРИ48-011УХЛ1 |
220 |
нет |
9,5 |
66 |
132x134x390 |
13,9 |
|
ГО42-2000-11,12 |
1К2000ДРИ81-001УХЛ1 |
380 |
есть |
9,2 |
100 |
255x135x365 |
22,9 |
1К2000ДРИ81-003УХЛ1 |
380 |
есть |
10,3 |
120 |
255x135x365 |
22,9 |
|
ГО42-2000-13,14 |
1К2000ДРИ81-010УХЛ1 |
380 |
нет |
9,2 |
100 |
255x135x365 |
22,7 |
1К2000ДРИ81-002УХЛ1 |
380 |
нет |
10,3 |
120 |
255x135x365 |
22,6 |
|
ГО42-2х250-11,12 |
1К250ДРИ48-002УХЛ1 |
220 |
есть |
2,2 |
22 |
105x102x265 |
4,6 |
1К250ДРИ81-001УХЛ1 |
380 |
есть |
2,2 |
37 |
132x134x285 |
7,3 |
|
ГО42-2х250-13,14 |
1К250ДРИ48-010УХЛ1 |
220 |
нет |
2,2 |
22 |
105x102x265 |
4,4 |
ГО42-2х400-11,12 |
1К400ДРИ48-003УХЛ1 |
220 |
есть |
3,3 |
30,5 |
132x134x215 |
5,9 |
1К400ДРИ81-001УХЛ1 |
380 |
есть |
3,3 |
45 |
132x134x320 |
9,6 |
|
ГО42-2х400-13,14 |
1К400ДРИ48-010УХЛ1 |
220 |
нет |
3,3 |
26 |
132x134x215 |
5,8 |
Степень защиты ПРА – IP54
Коэффициент мощности – 0,85
Для двухламповых модификаций прожектора необходимо 2 блока рекомендуемых ПРА, т.е. по блоку на каждую лампу
При выборе лампы и ПРА к прожектору необходимо помнить, что их рабочие токи должны совпадать
