BS-LED светодиодный
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | BS-LED |
Мощность: | 30-56 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 3000-5700 К |
Световой поток: | 2160-4722 лм |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ

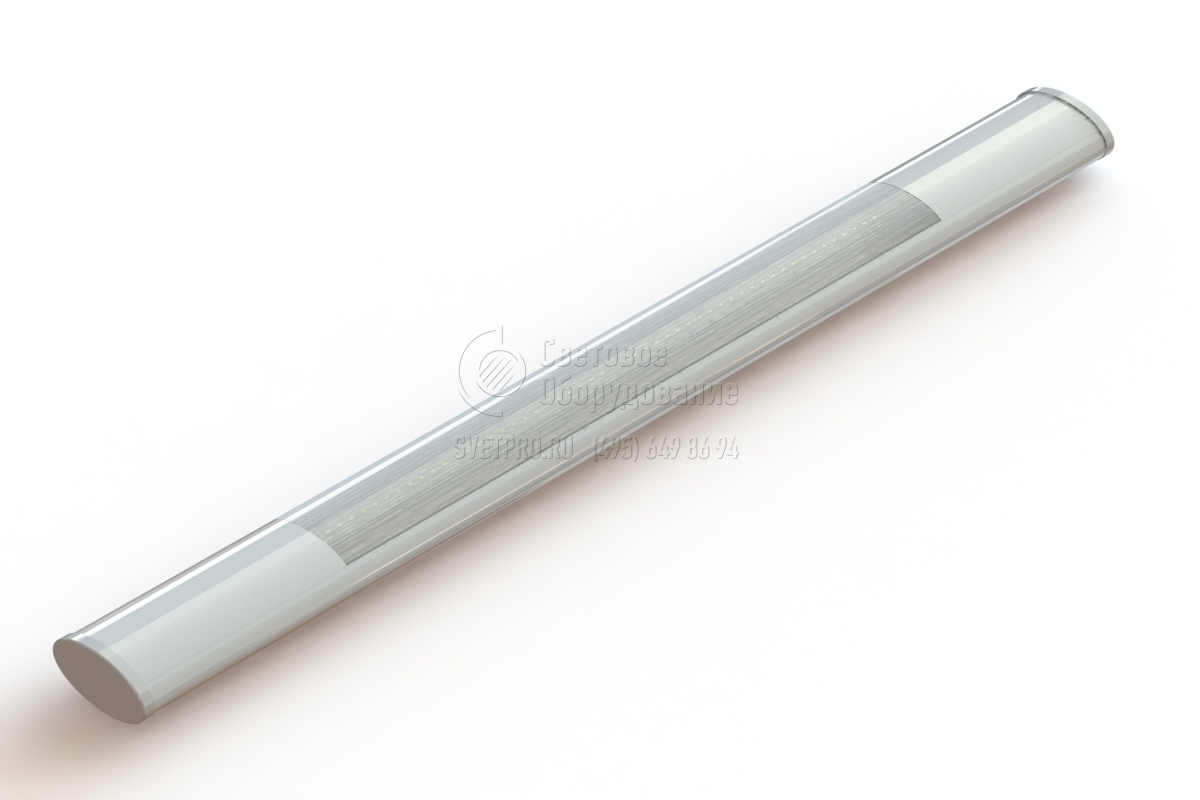

Подвесные модульные системы BS-LED с овальным поперечным сечением по всем параметрам соответствуют интересам собственников торговых объектов, офисных и административных зданий.
Одиночный или групповой монтаж изделий выполняется посредством предлагаемых производителем принадлежностей. При подвесном способе установки применяются комплекты подвесов (1,0; 2,0; 4,0 м), соединительные элементы и заглушки. Распространена и установка на потолок или прикрепление к проволочному лотку, для чего приобретаются соответствующие аксессуары.
Драйвер (входит в комплектацию) позволяет подключать изделие к стандартной сети. Модельный ряд светильника BS-LED позволяет выбрать соответствующие осветительные приборы по длине (1080; 1360; 1640 мм), мощности (30; 44; 56 Вт), цветовой температуре белого света, излучаемой светодиодным модулем (теплая, нейтральная, холодная) и цвету корпуса (базовые цвета и индивидуальный заказ).
Длина светодиодного модуля, занимающего центральную часть изделия, различна. Для удобства потребителей призматический поликарбонатный рассеиватель не входит в стандартную комплектацию, а выбирается по размеру из матового и прозрачного вариантов.
Модульный светодиодный светильник овального поперечного сечения. Корпус светильника изготовлен из алюминиевого профиля.
Укомплектован LED модулями и драйвером европейского производства.
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005. Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии BS-LED можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

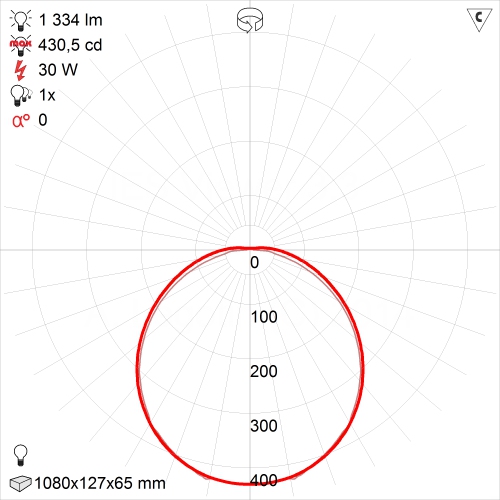

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100026-1 | Комплект подвесов (2 шт) UNI-Z-1000 Halla lighting белый | |
103-100027-1 | Комплект подвесов (2 шт) UNI-Z-2000 Halla lighting белый | |
103-100028-1 | Комплект подвесов (2 шт) UNI-Z-4000 Halla lighting белый |
Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.
Внешний вид | Артикул | Наименование |
---|---|---|

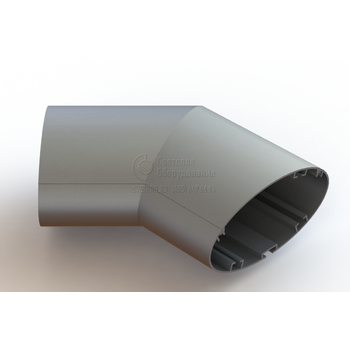

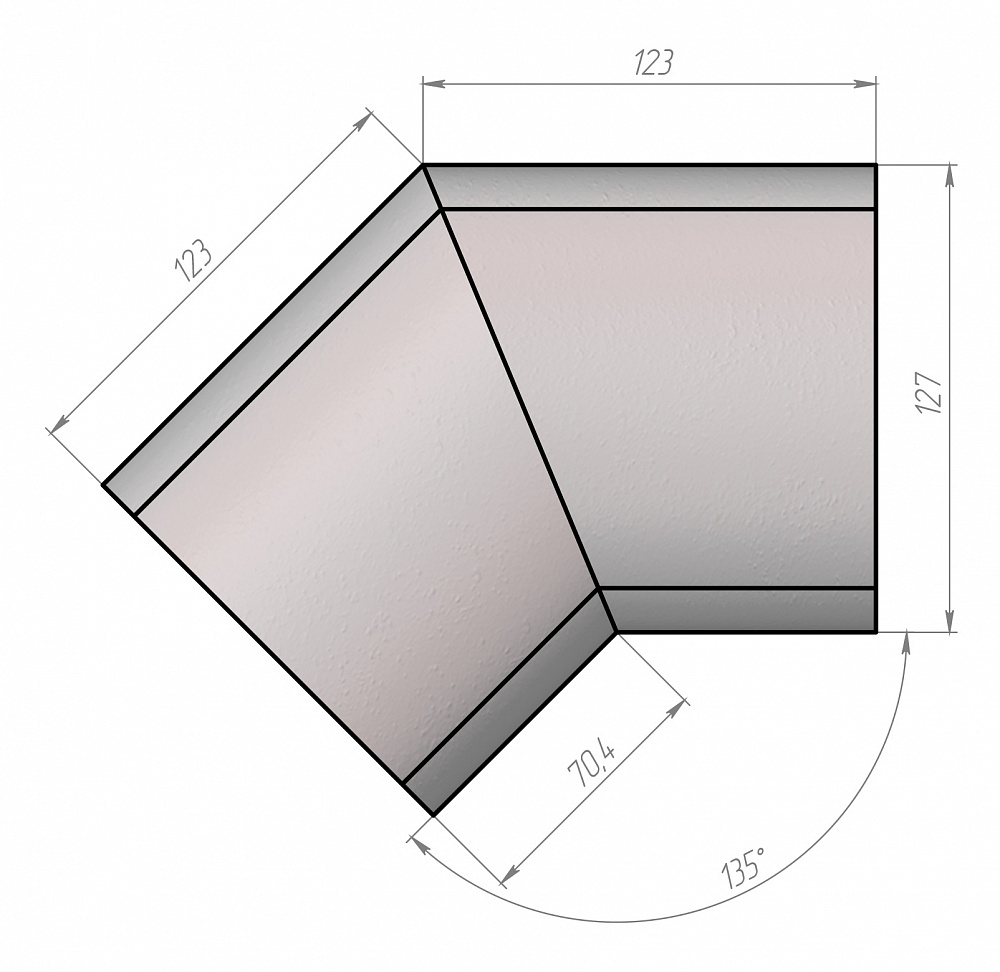

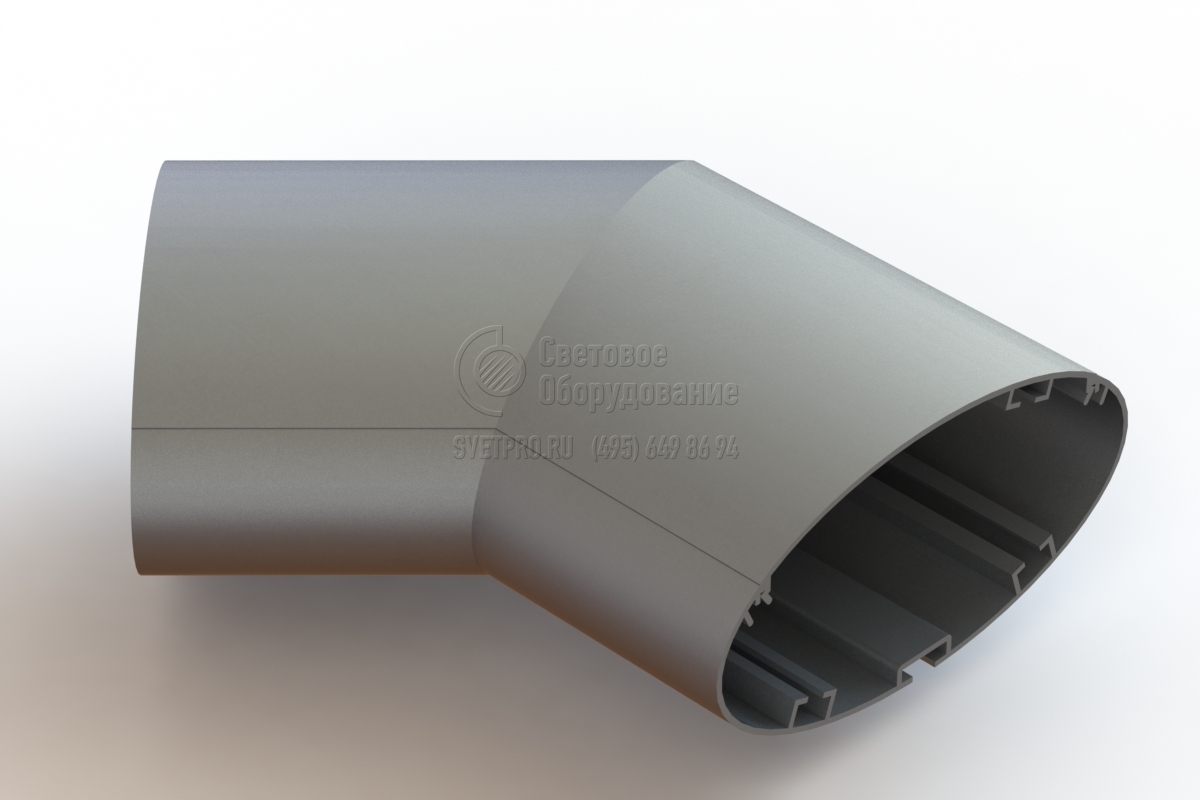

103-100075-1 | Соединение BS-135 Halla lighting белый | |
103-100075-2 | Соединение BS-135 Halla lighting серебро | |
103-100075-3 | Соединение BS-135 Halla lighting черный | |

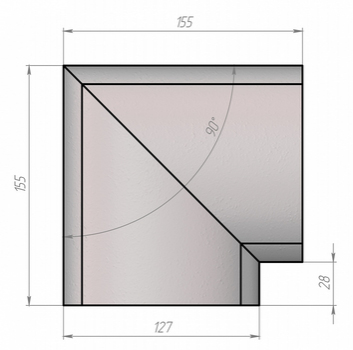

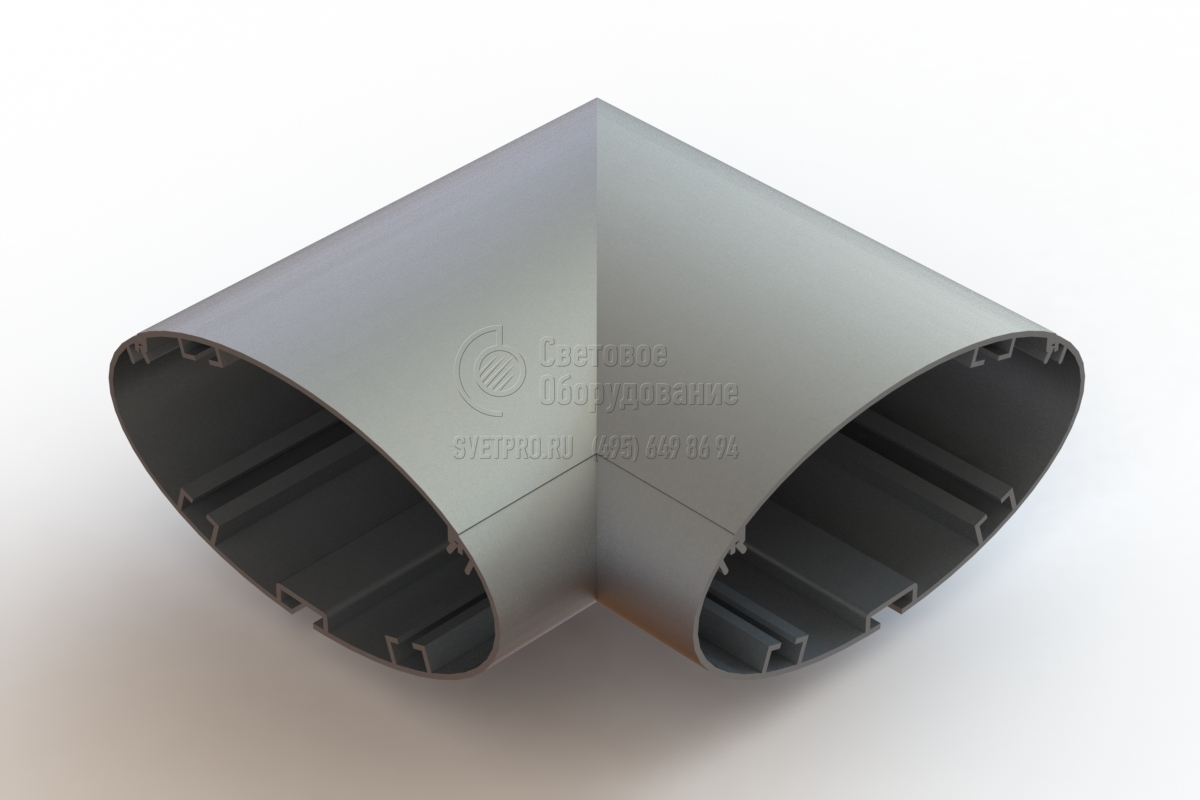

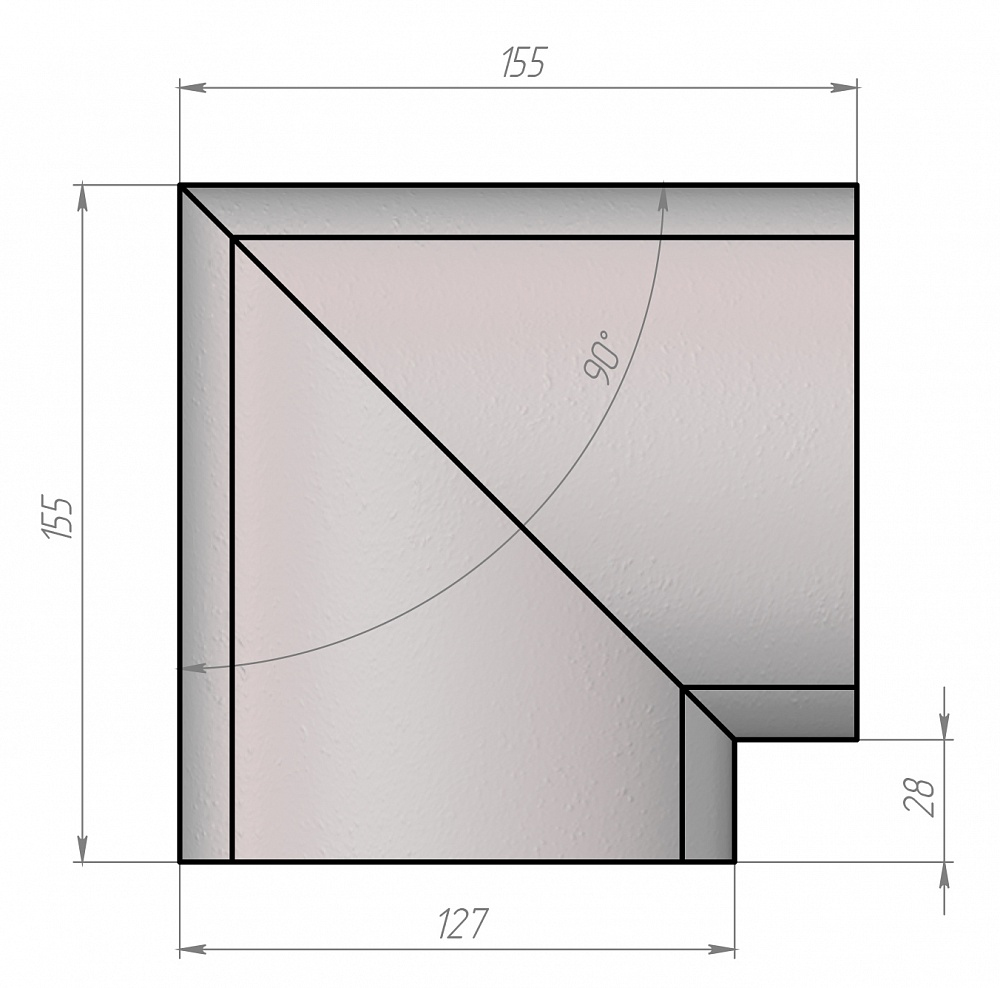

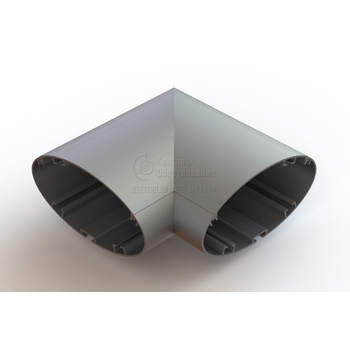

103-100076-1 | Соединение BS-L Halla lighting белый | |
103-100076-2 | Соединение BS-L Halla lighting серебро | |
103-100076-3 | Соединение BS-L Halla lighting черный | |

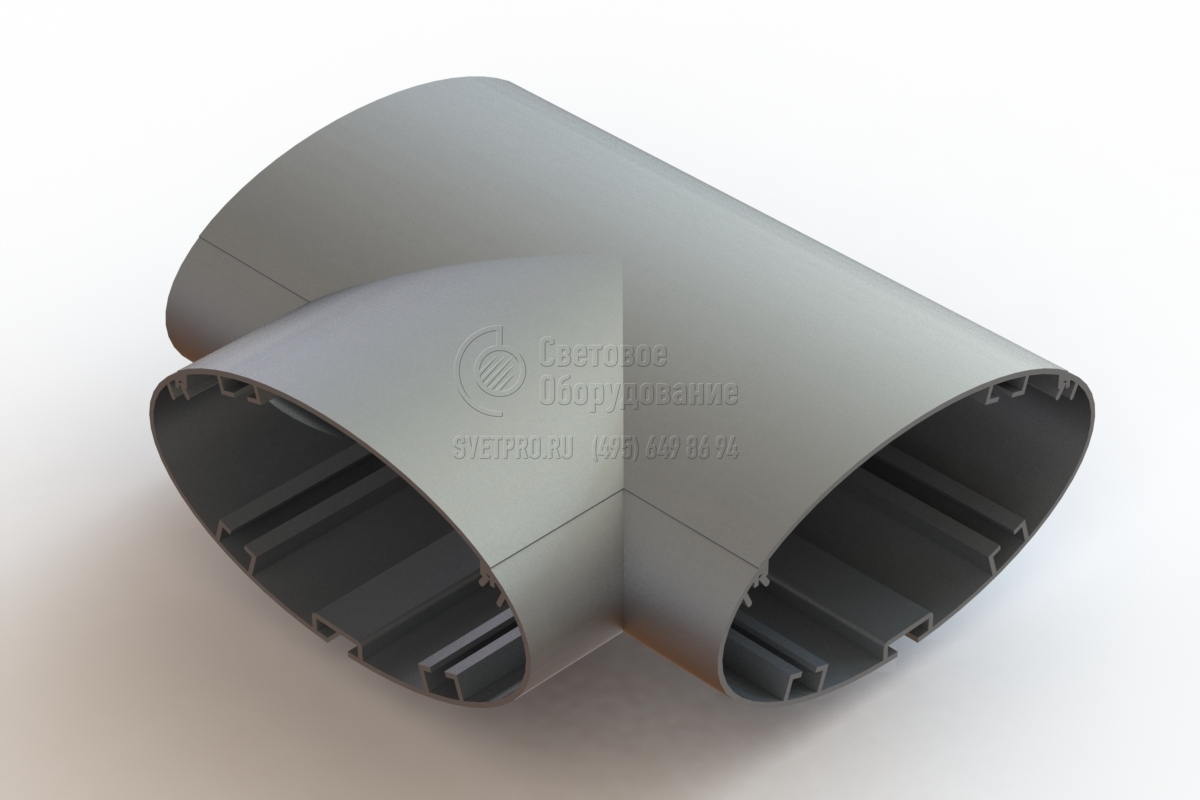

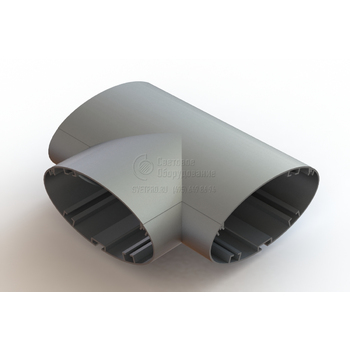

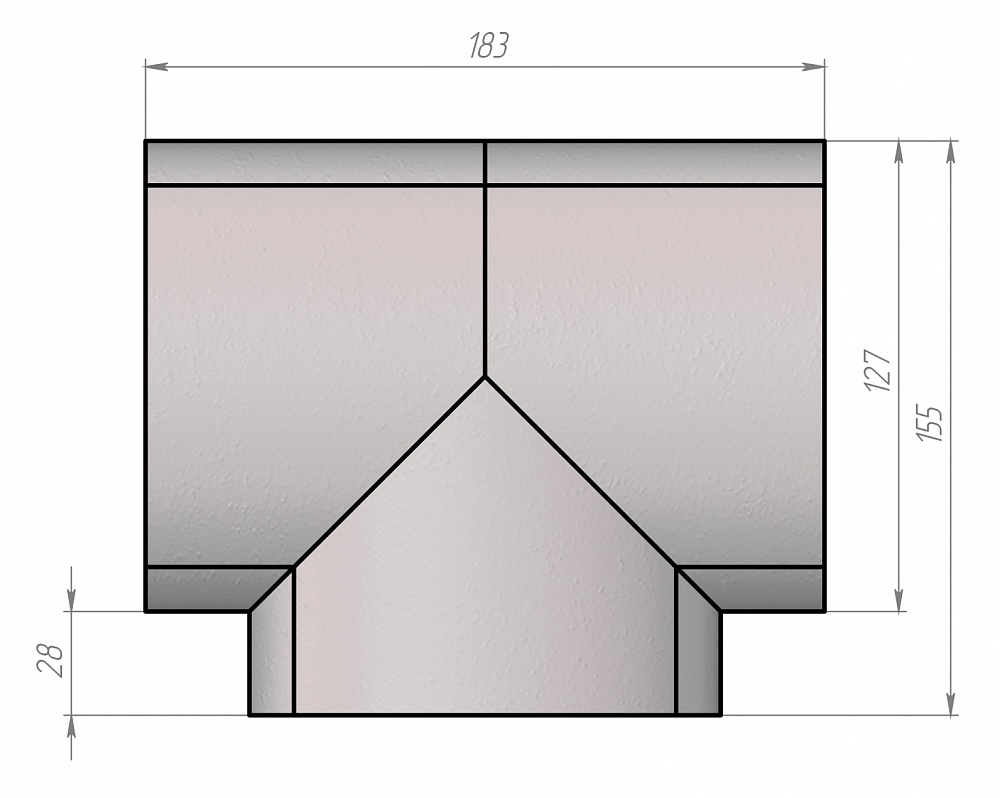

103-100077-1 | Соединение BS-T Halla lighting белый | |
103-100077-2 | Соединение BS-T Halla lighting серебро | |
103-100077-3 | Соединение BS-T Halla lighting черный | |

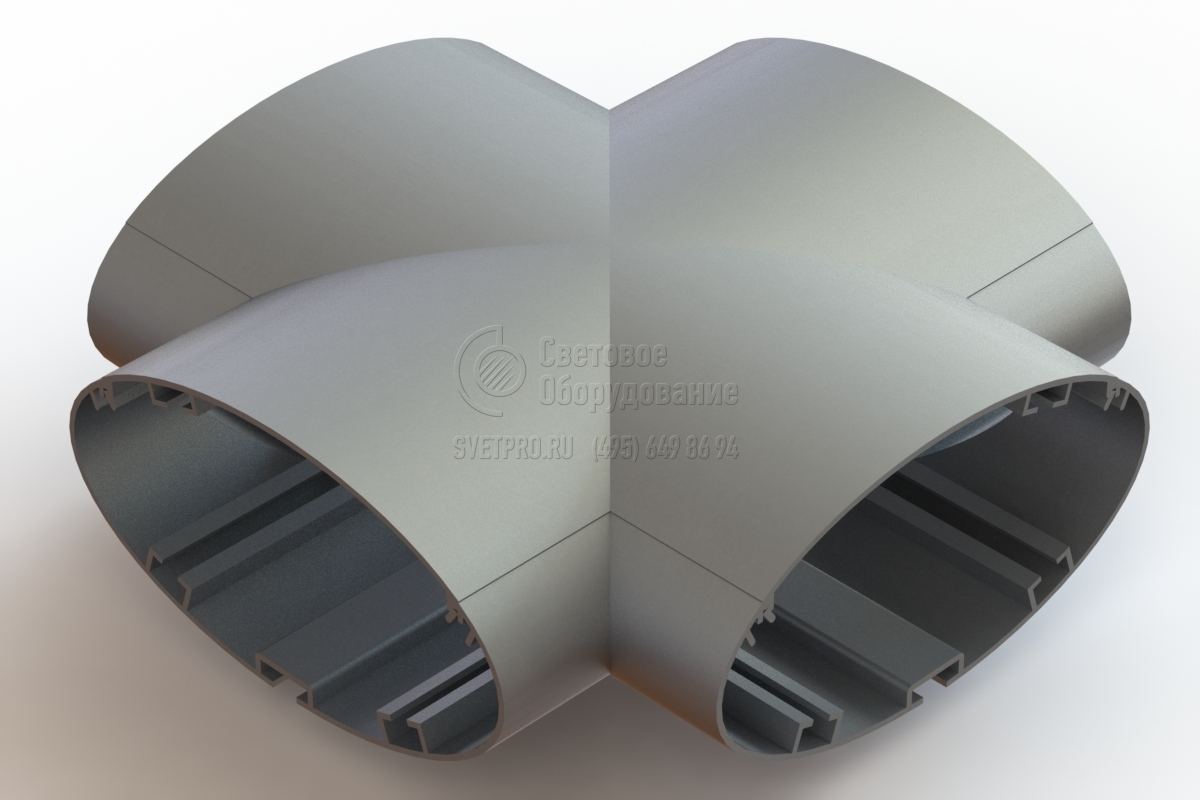

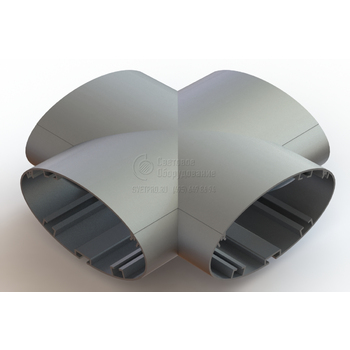

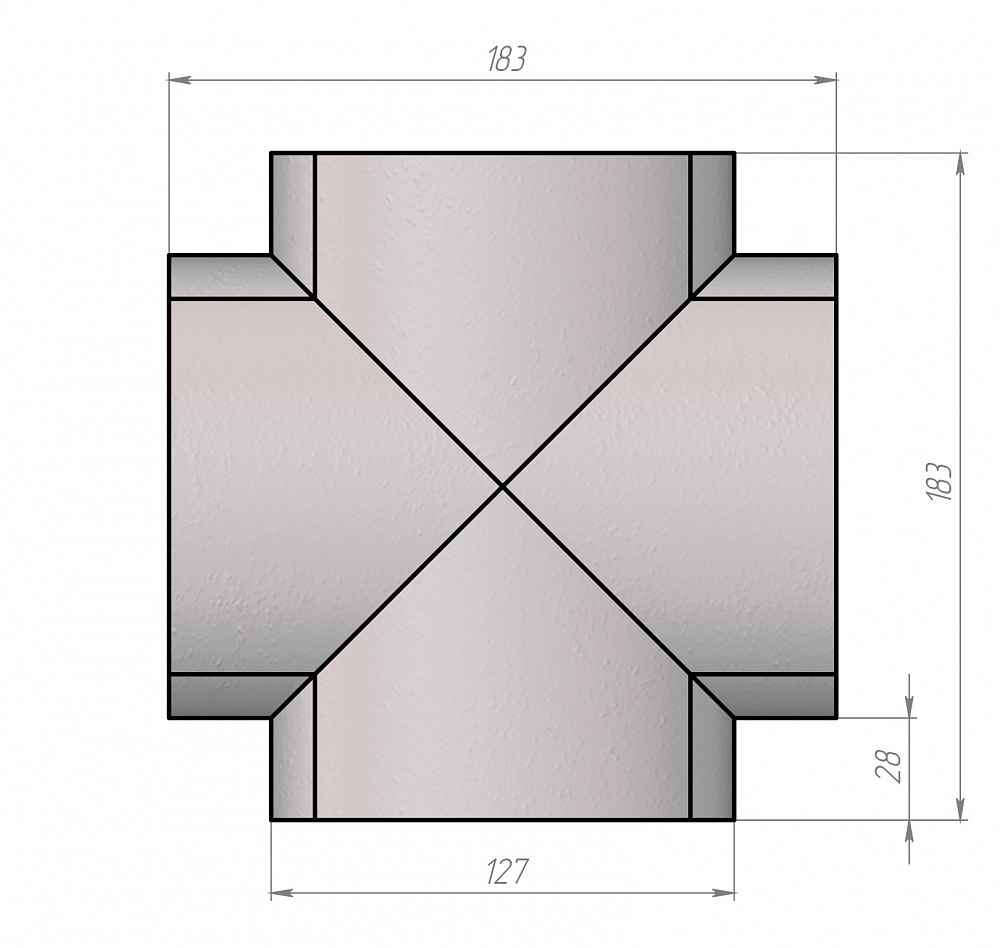

103-100078-1 | Соединение BS-X Halla lighting белый | |
103-100078-2 | Соединение BS-X Halla lighting серебро | |
103-100078-3 | Соединение BS-X Halla lighting черный | |

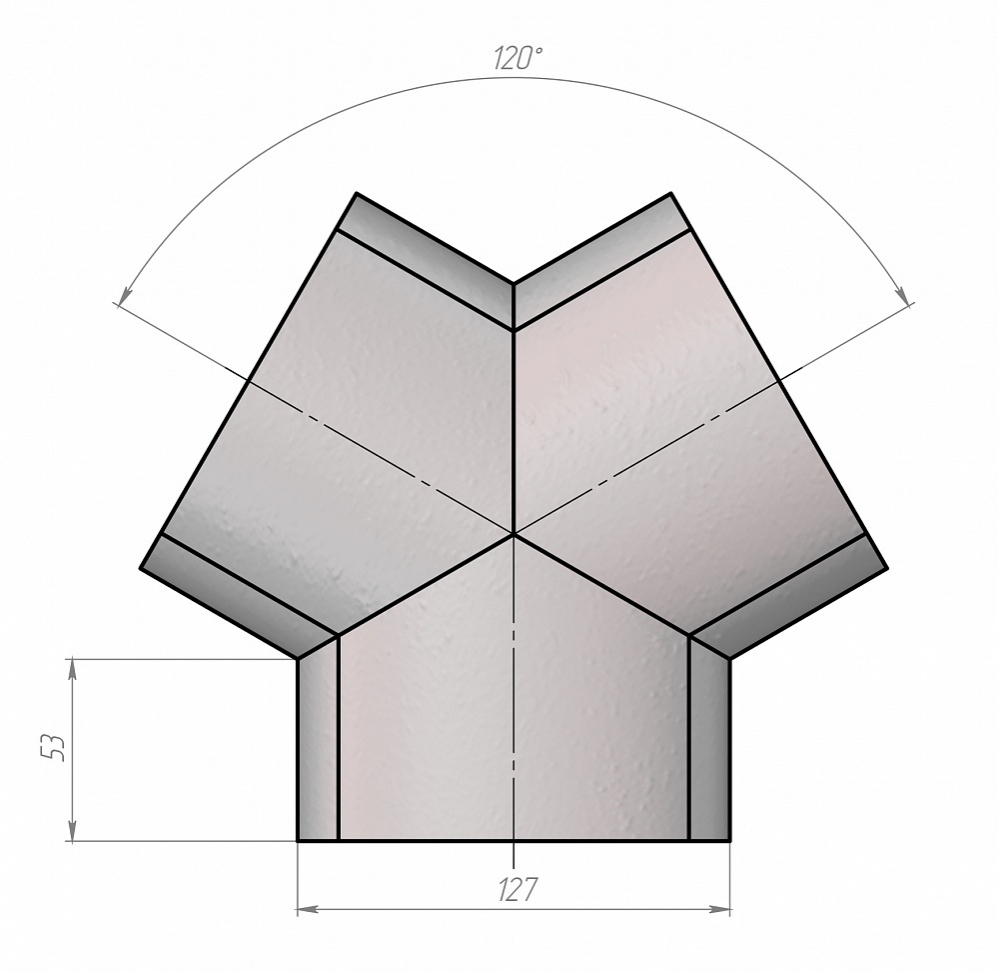

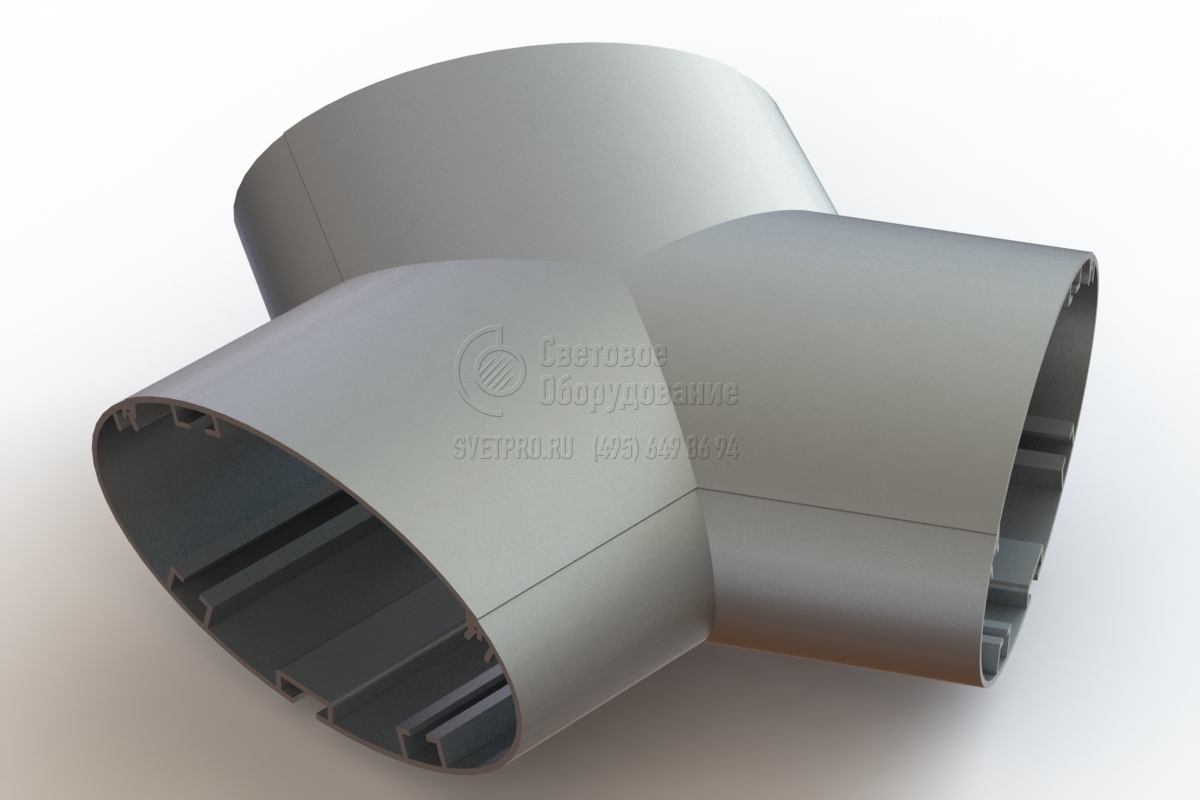

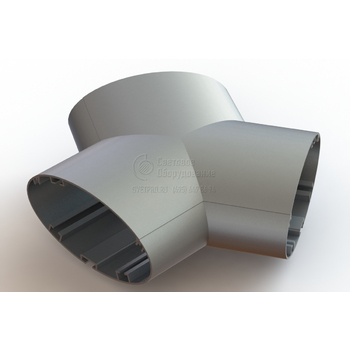

103-100079-1 | Соединение BS-Y Halla lighting белый | |
103-100079-2 | Соединение BS-Y Halla lighting серебро | |
103-100079-3 | Соединение BS-Y Halla lighting черный |
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

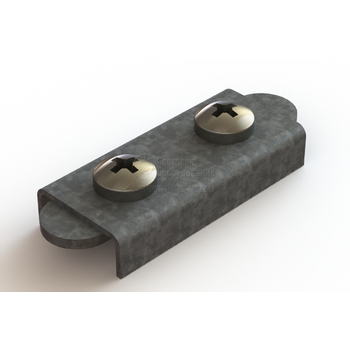

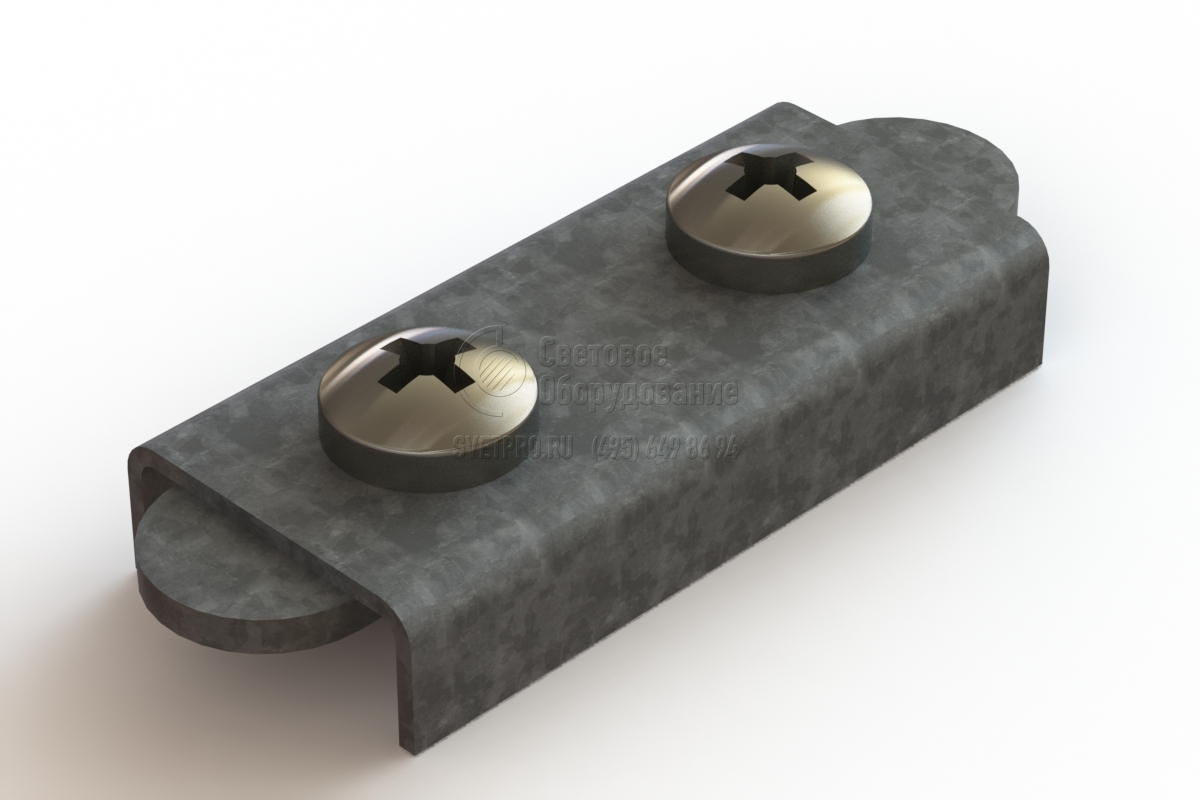

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолку Halla lighting |

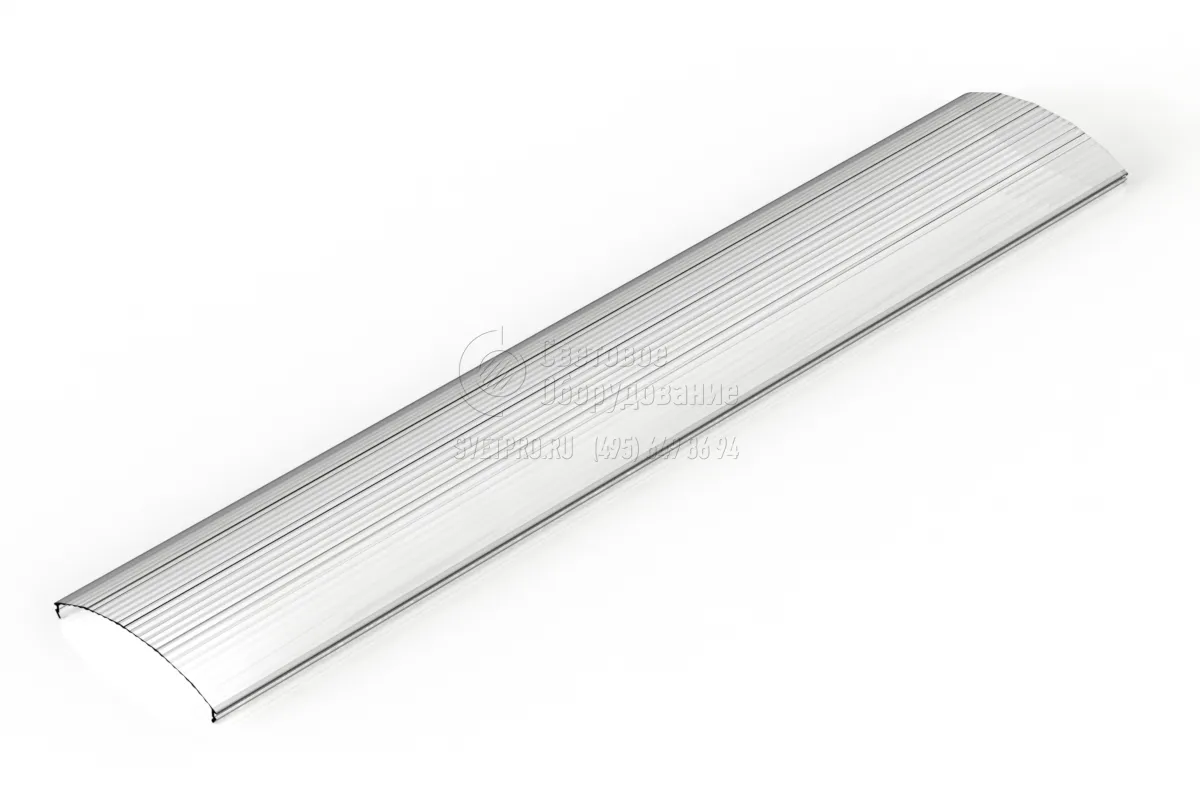

Рассеиватели

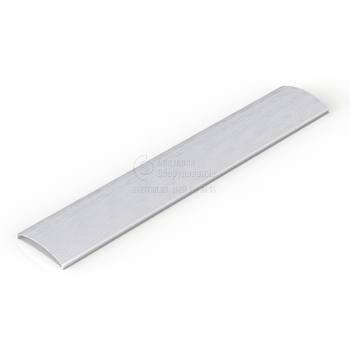

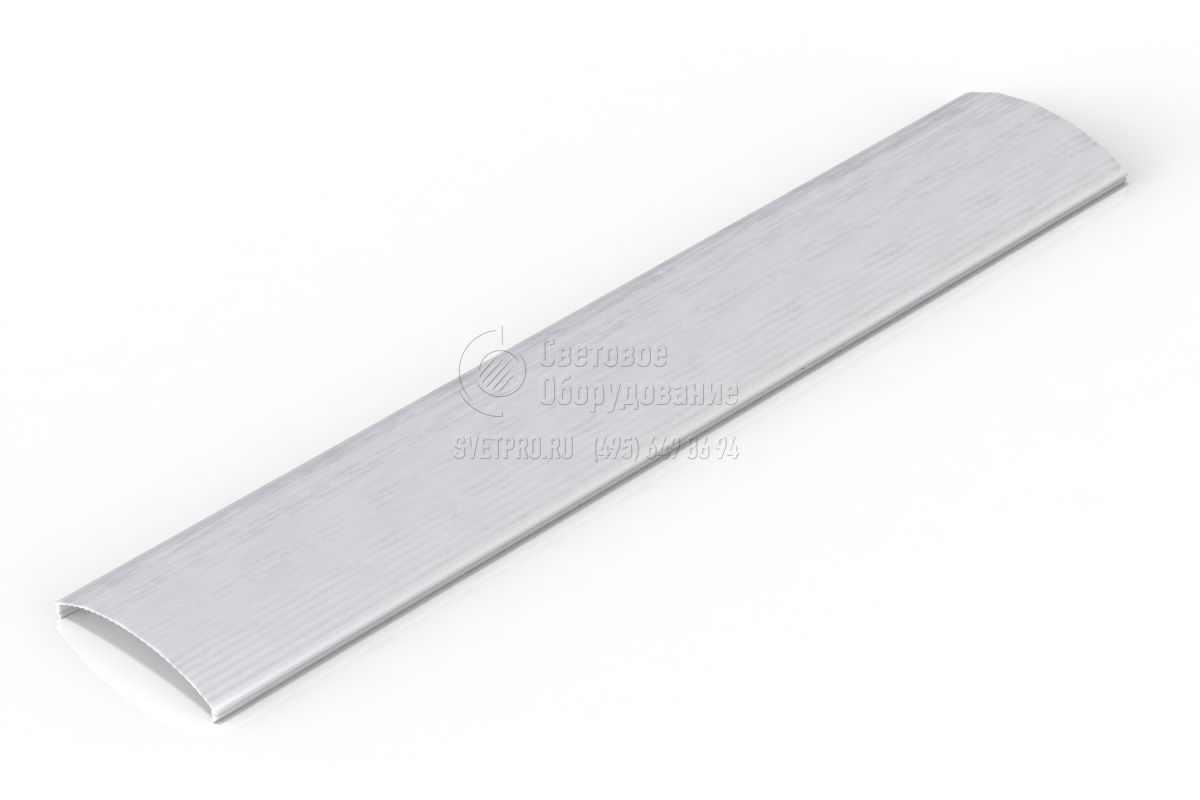

Рассеиватель призматический из поликарбоната.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100149-4 | Рассеиватель BS/BRC/BL 72ELT L= 555 mm Halla lighting clear | |
103-100152-8 | Рассеиватель BS/BRC/BL 72ELT L= 555 mm Halla lighting matt | |
103-100150-4 | Рассеиватель BS/BRC/BL 108ELT L= 835 mm Halla lighting clear | |
103-100153-8 | Рассеиватель BS/BRC/BL 108ELT L= 835 mm Halla lighting matt | |
103-100148-4 | Рассеиватель BS/BRC/BL 144ELT L= 1115 mm Halla lighting clear | |
103-100151-8 | Рассеиватель BS/BRC/BL 144ELT L= 1115 mm Halla lighting matt |
Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь, пластик.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100008-1 | Заглушка BS-C-P Halla lighting белый | |

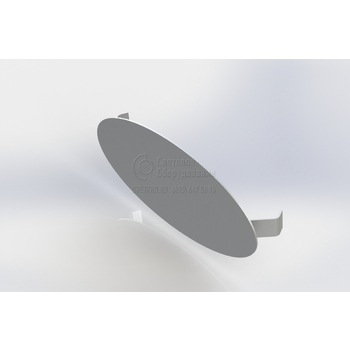

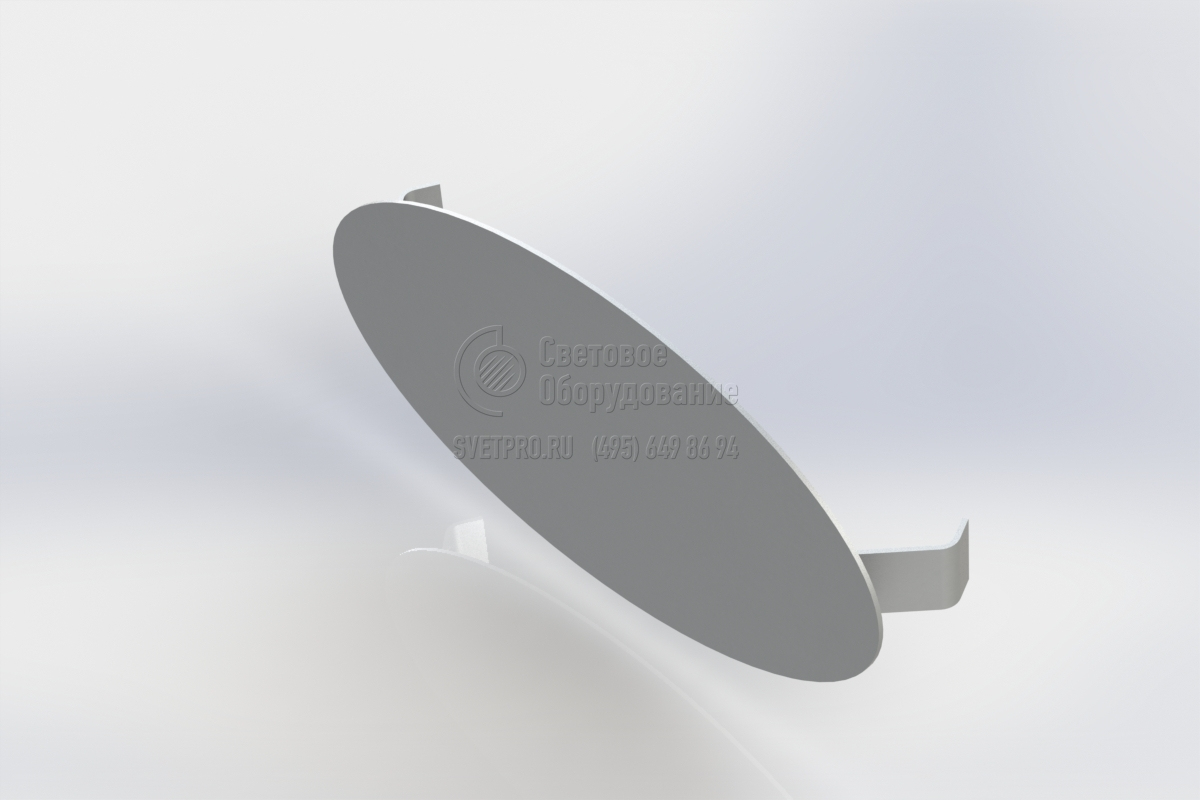

103-100007-1 | Заглушка BS-C-M Halla lighting белый | |
103-100007-2 | Заглушка BS-C-M Halla lighting серебро | |
103-100007-3 | Заглушка BS-C-M Halla lighting черный |

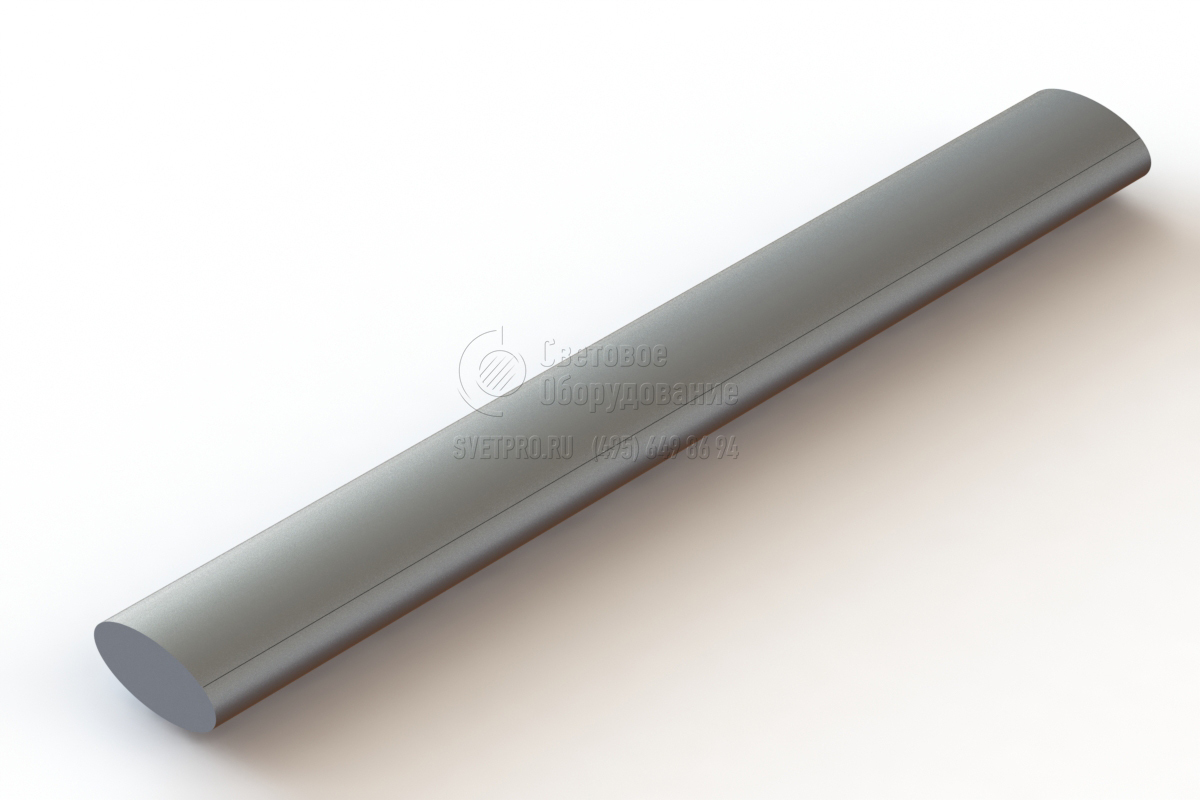

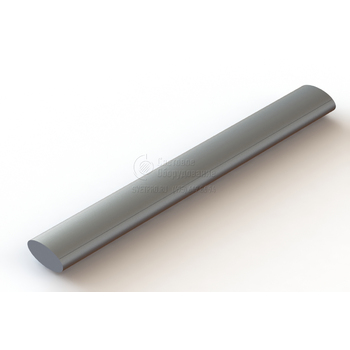

Тубусы
Корпус алюминиевый, покрытый порошковой краской.
Внешний вид | Артикул | Наименование |
---|---|---|
102-100014-1 | Тубус BS 3.0-980 (с шинопроводом) Halla lighting белый | |
102-100014-2 | Тубус BS 3.0-980 (с шинопроводом) Halla lighting серебро | |
102-100014-3 | Тубус BS 3.0-980 (с шинопроводом) Halla lighting черный | |
102-100015-1 | Тубус BS 3.0-980 (с шинопроводом) с доп. токоподводом Halla lighting белый | |
102-100015-2 | Тубус BS 3.0-980 (с шинопроводом) с доп. токоподводом Halla lighting серебро | |
102-100015-3 | Тубус BS 3.0-980 (с шинопроводом) с доп. токоподводом Halla lighting черный | |
102-100010-1 | Тубус BS 3.0-1580 (с шинопроводом) Halla lighting белый | |
102-100010-2 | Тубус BS 3.0-1580 (с шинопроводом) Halla lighting серебро | |
102-100010-3 | Тубус BS 3.0-1580 (с шинопроводом) Halla lighting черный | |
102-100011-1 | Тубус BS 3.0-1580 (с шинопроводом) с доп. токоподводом Halla lighting белый | |
102-100011-2 | Тубус BS 3.0-1580 (с шинопроводом) с доп. токоподводом Halla lighting серебро | |
102-100011-3 | Тубус BS 3.0-1580 (с шинопроводом) с доп. токоподводом Halla lighting черный | |
102-100012-1 | Тубус BS 3.0-1960 (с шинопроводом) Halla lighting белый | |
102-100012-2 | Тубус BS 3.0-1960 (с шинопроводом) Halla lighting серебро | |
102-100012-3 | Тубус BS 3.0-1960 (с шинопроводом) Halla lighting черный | |
102-100013-1 | Тубус BS 3.0-1960 (с шинопроводом) с доп. токоподводом Halla lighting белый | |
102-100013-2 | Тубус BS 3.0-1960 (с шинопроводом) с доп. токоподводом Halla lighting серебро | |
102-100013-3 | Тубус BS 3.0-1960 (с шинопроводом) с доп. токоподводом Halla lighting черный | |
102-100018-1 | Тубус BS-TUB-980 Halla lighting белый | |
102-100018-2 | Тубус BS-TUB-980 Halla lighting серебро | |
102-100018-3 | Тубус BS-TUB-980 Halla lighting черный | |
102-100016-1 | Тубус BS-TUB-1580 Halla lighting белый | |
102-100016-2 | Тубус BS-TUB-1580 Halla lighting серебро | |
102-100016-3 | Тубус BS-TUB-1580 Halla lighting черный | |
102-100017-1 | Тубус BS-TUB-1960 Halla lighting белый | |
102-100017-2 | Тубус BS-TUB-1960 Halla lighting серебро | |
102-100017-3 | Тубус BS-TUB-1960 Halla lighting черный |

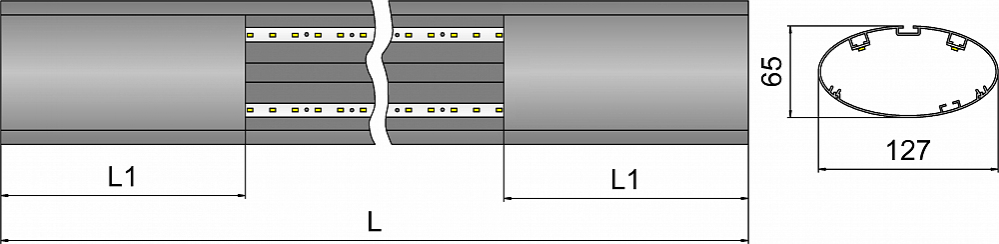

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Мощность, Вт |
Индекс цветопередачи, Ra |
Цветовая температура, К |
Световой поток, Лм |
Световой поток после 50 тыс. часов эксплуатации, % |
Угол свечения |
Количество светодиодов, шт |
Длина L, мм |
Длина крышки L1, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|---|---|---|
101-100141-1 |
белый |
44 |
> 80 |
3000 |
3240 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100141-2 |
серебро |
44 |
> 80 |
3000 |
3240 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100141-3 |
черный |
44 |
> 80 |
3000 |
3240 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100142-1 |
белый |
44 |
> 80 |
4000 |
3455 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100142-2 |
серебро |
44 |
> 80 |
4000 |
3455 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100142-3 |
черный |
44 |
> 80 |
4000 |
3455 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100143-1 |
белый |
44 |
> 80 |
5700 |
3542 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100143-2 |
серебро |
44 |
> 80 |
5700 |
3542 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100143-3 |
черный |
44 |
> 80 |
5700 |
3542 |
> 70 |
120 |
108 |
1360 |
262 |
2500 |
101-100146-1 |
белый |
56 |
> 80 |
3000 |
4319 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100146-2 |
серебро |
56 |
> 80 |
3000 |
4319 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100146-3 |
черный |
56 |
> 80 |
3000 |
4319 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100147-1 |
белый |
56 |
> 80 |
4000 |
4607 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100147-2 |
серебро |
56 |
> 80 |
4000 |
4607 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100147-3 |
черный |
56 |
> 80 |
4000 |
4607 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100148-1 |
белый |
56 |
> 80 |
5700 |
4722 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100148-2 |
серебро |
56 |
> 80 |
5700 |
4722 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100148-3 |
черный |
56 |
> 80 |
5700 |
4722 |
> 70 |
120 |
144 |
1640 |
262 |
3000 |
101-100154-1 |
белый |
30 |
> 80 |
3000 |
2160 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100154-2 |
серебро |
30 |
> 80 |
3000 |
2160 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100154-3 |
черный |
30 |
> 80 |
3000 |
2160 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100155-1 |
белый |
30 |
> 80 |
4000 |
2304 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100155-2 |
серебро |
30 |
> 80 |
4000 |
2304 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100155-3 |
черный |
30 |
> 80 |
4000 |
2304 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100156-1 |
белый |
30 |
> 80 |
5700 |
2361 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100156-2 |
серебро |
30 |
> 80 |
5700 |
2361 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
101-100156-3 |
черный |
30 |
> 80 |
5700 |
2361 |
> 70 |
120 |
72 |
1080 |
262 |
2000 |
