НФ Опора несиловая фланцевая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФ |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 250 мм |
Нижний диаметр: | 133 мм |
Верхний диаметр: | 76 мм |
Вес: | 45-58,5 кг |
Высота: | 4-6 м |
как выбрать опору?

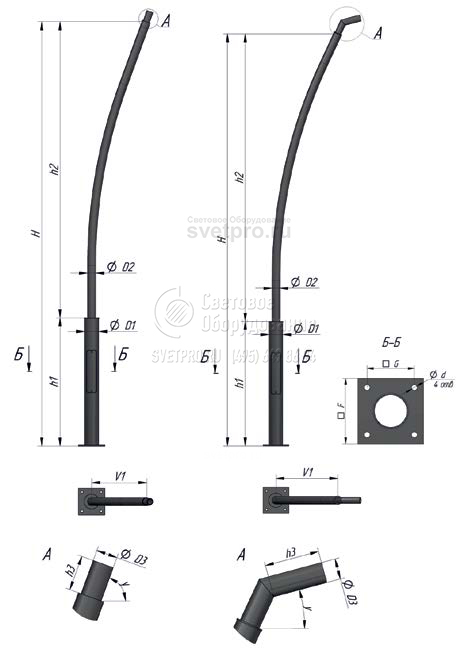

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | y |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-4,0 | НФ-4,0-02-ц-(ТК(60)-0,45-70) | 45 | ЗФ-20/4/К180-1,2-б | 4000 | 1200 | 2800 | 100 | 133 | 76 | 60 | М20 | 250 | 180 | 450 | 70 |
НФ-4,0 | НФ-4,0-02-ц-(К(48)-0,65-15) | 46 | ЗФ-20/4/К180-1,2-б | 4000 | 1200 | 2800 | 160 | 133 | 76 | 48 | М20 | 250 | 180 | 650 | 15 |
НФ-5,0 | НФ-5,0-02-ц-(ТК(60)-0,6-70) | 52 | ЗФ-20/4/К180-1,2-б | 5000 | 1200 | 3800 | 100 | 133 | 76 | 60 | М20 | 250 | 180 | 600 | 70 |
НФ-6,0 | НФ-6,0-02-ц-(ТК(60)-1,0-70) | 58.5 | ЗФ-20/4/К180-1,2-б | 6000 | 1200 | 4800 | 100 | 133 | 76 | 60 | М20 | 250 | 180 | 450 | 70 |
m – масса не более, кг
H – высота опоры, мм
h1, h2, h3 – высота "колена" трубы, мм
D1, D2, D3 – диаметры труб, мм
F – габаритный размер фланца, мм
G – межосевое расстояние крепежных деталей, мм
d – номинальный диаметр резьбы крепежных изделий
V1 – вылет опоры, мм
у – угол наклона посадочного места светильника, к горизонту, градусов.
ОПИСАНИЕ

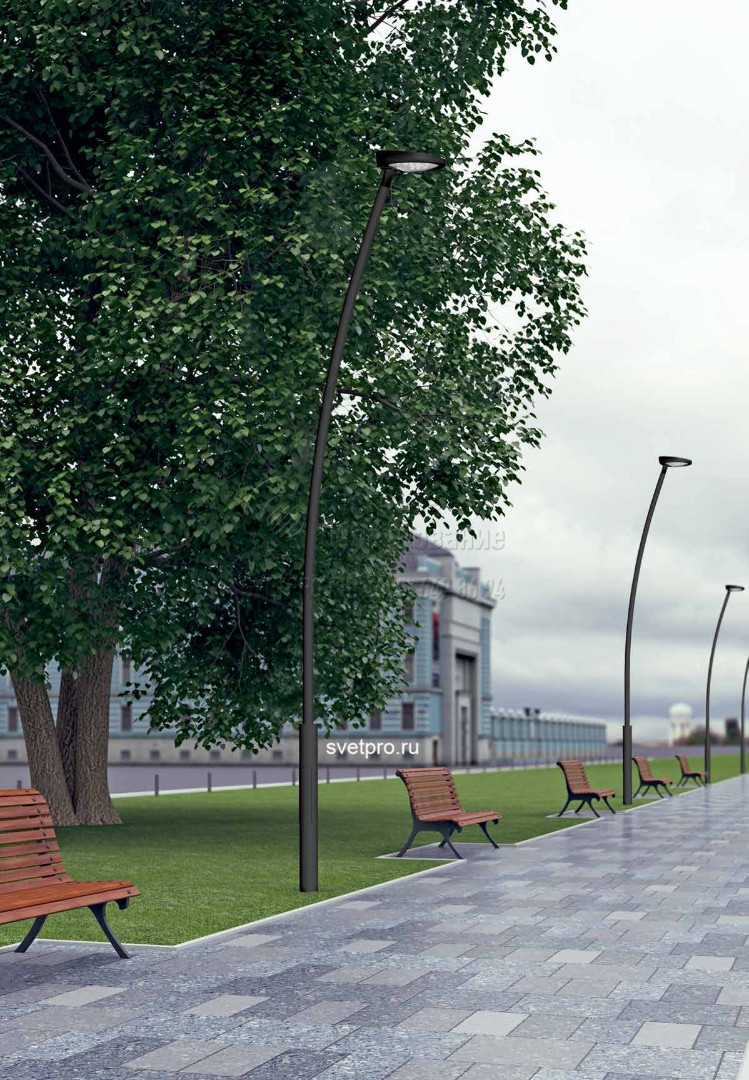

НФ — это опора с фланцевым способом установки, которая предназначена для установки световых приборов на небольшой высоте. Ее используют для локального освещения в парках, на территории санаториев и домов отдыха, вдоль тротуаров, бульваров и велосипедных дорожек.
Изделие этой модели сделано из трубного проката. Используется две стальные трубы, которые свариваются друг с другом. Верхний сегмент ствола имеет меньший диаметр и изогнут с малым радиусом в сторону дорожки или тропинки.
Прочность опоры зависит от толщины и диаметра используемых труб. Эти параметры производитель определяет по типовой технической документации. Возможен индивидуальный расчет прочности, если планируется установить конструкцию в местности с низкой температурой или сильными ветрами.
Несущей способности ствола достаточно, чтобы выдержать вес от установленного светильника (или нескольких световых приборов). Но подвешивать к конструкции провода воздушным способом нельзя, чтобы избежать обрушения. Поводка выполняется только под землей в специально вырытых траншеях. Благодаря этому повышается надежность и улучшается вид осветительной сети.
Наша компания занимается изготовлением парковых и несиловых утилитарных опор, в том числе с изогнутым корпусом. Для оформления заявки обратитесь к нашим менеджерам.
