НФГ Опора несиловая фланцевая граненая
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НФГ |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой металлопрокат |
Размер фланца: | 190-490 мм |
Нижний диаметр: | 96-276 мм |
Верхний диаметр: | 60-100 мм |
Вес: | 21,6-373,0 кг |
Высота: | 3-16 м |
Форма опоры: | Граненая |
Подвод кабеля: | Низ |
как выбрать опору?

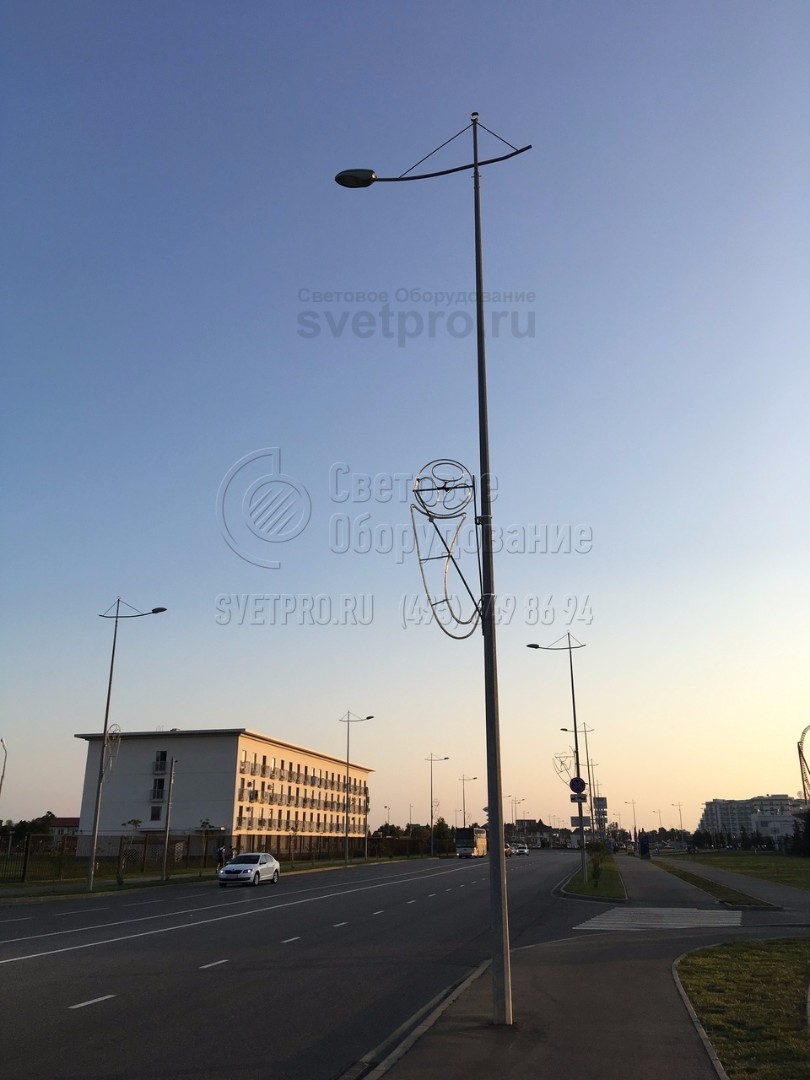

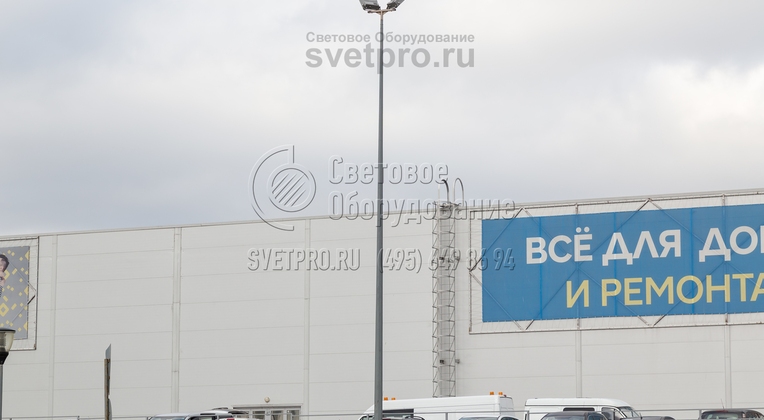

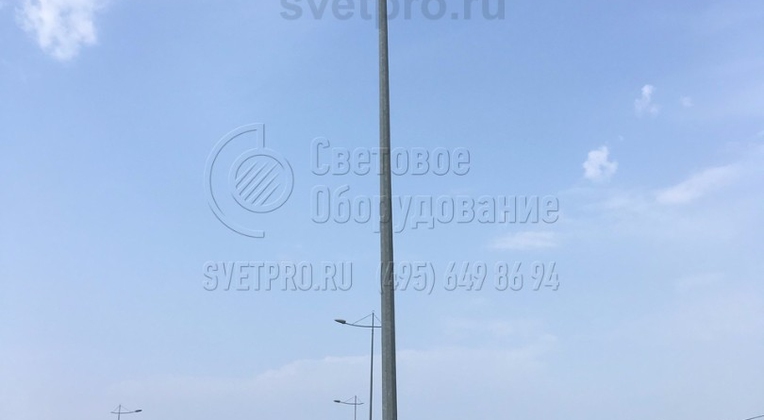

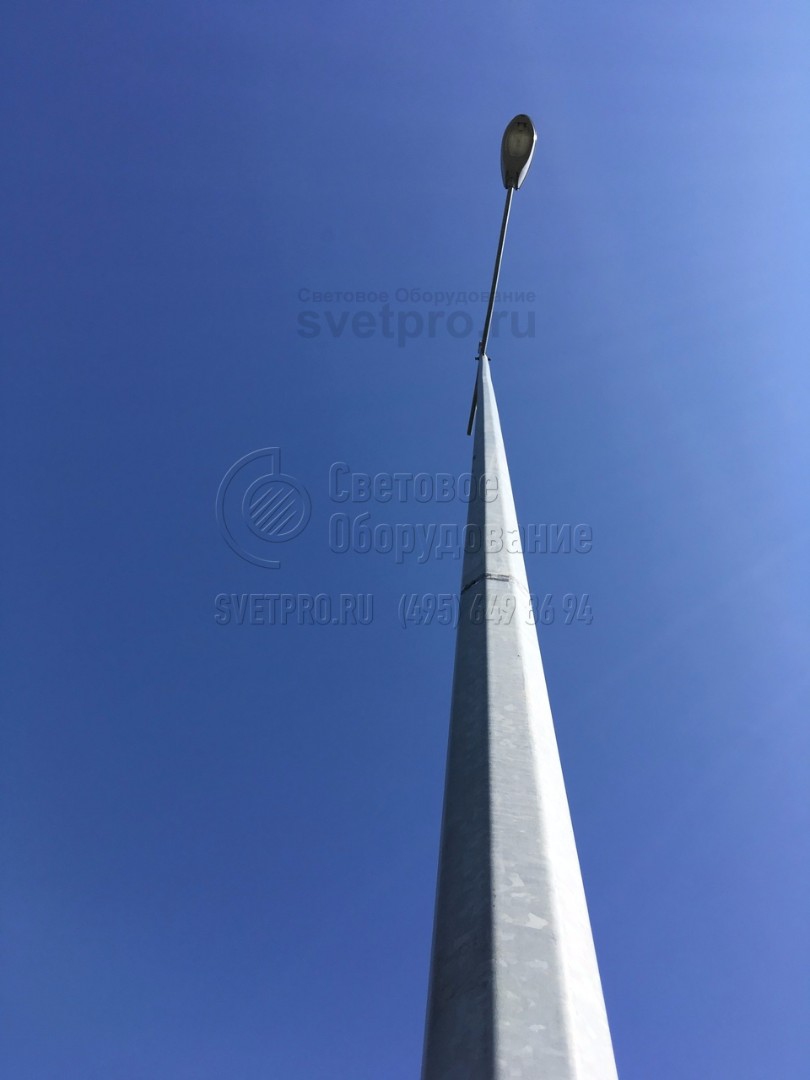

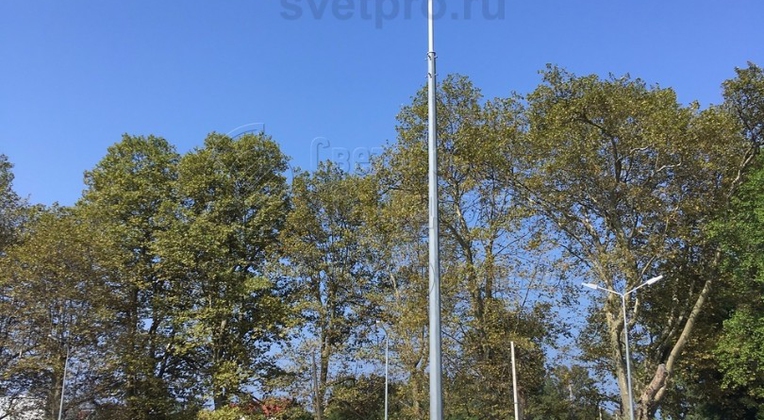

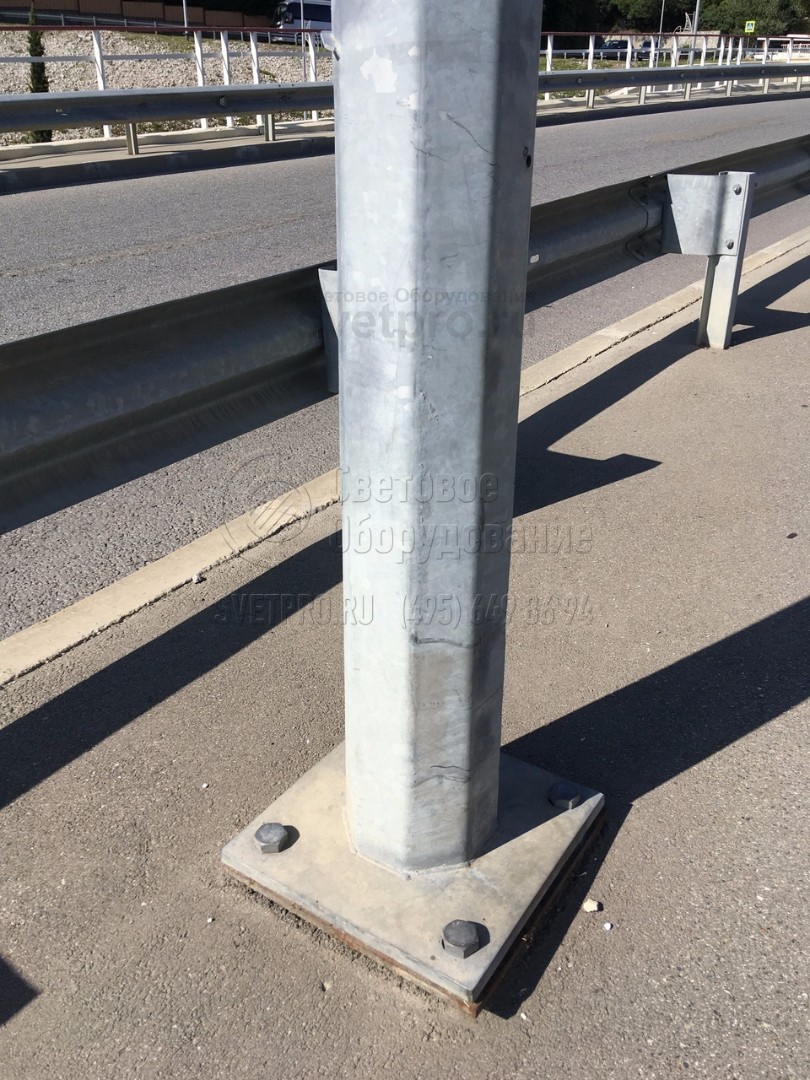

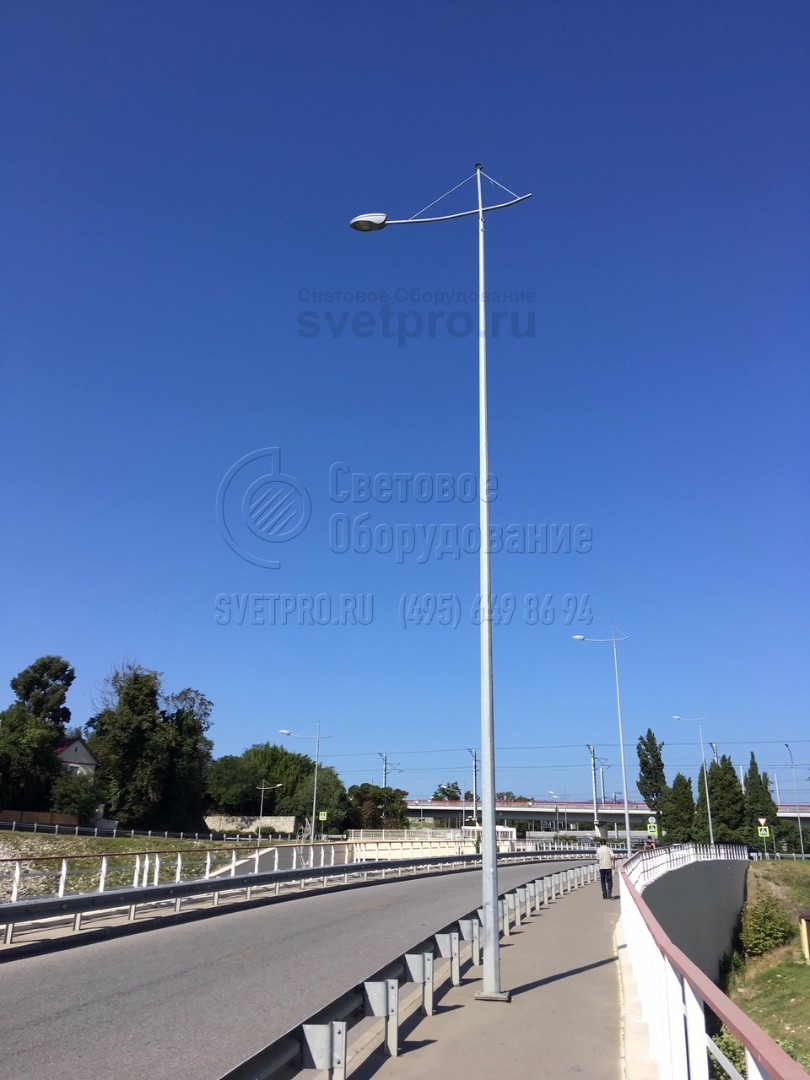

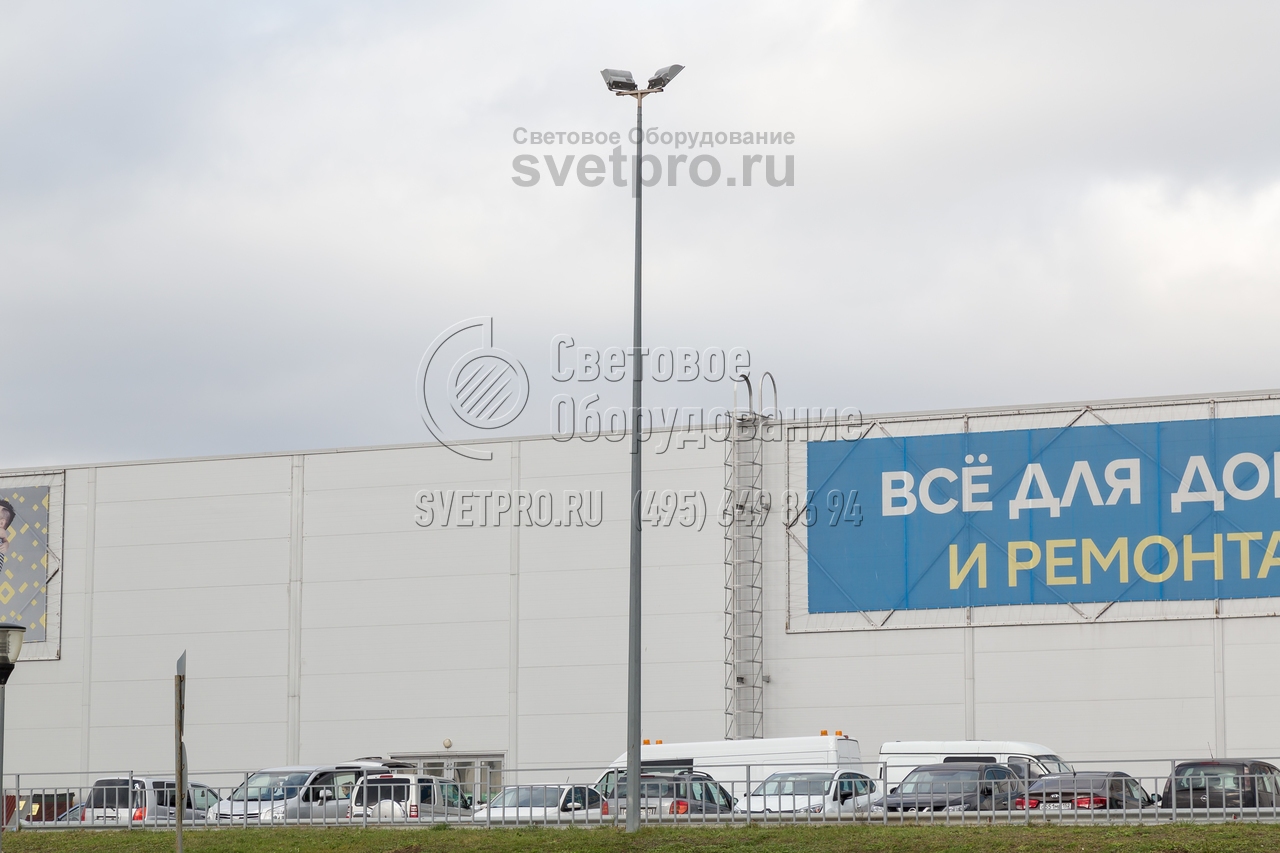

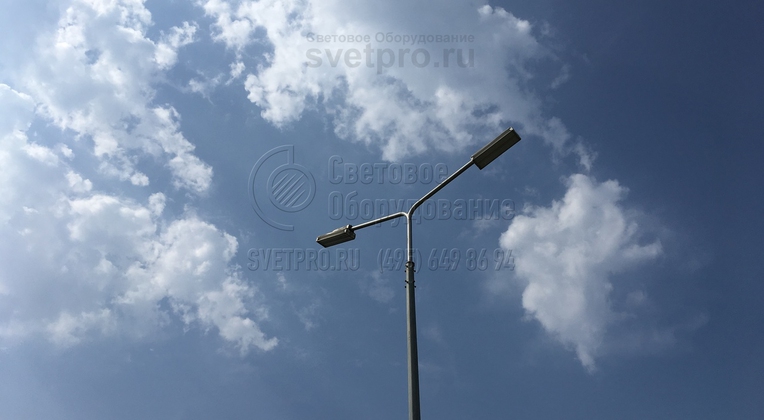

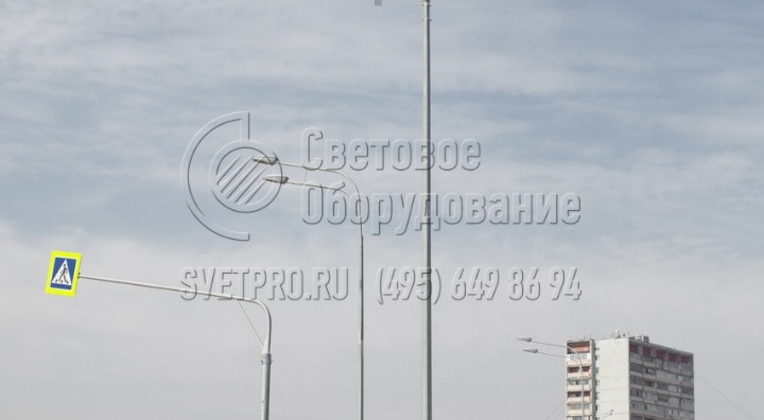

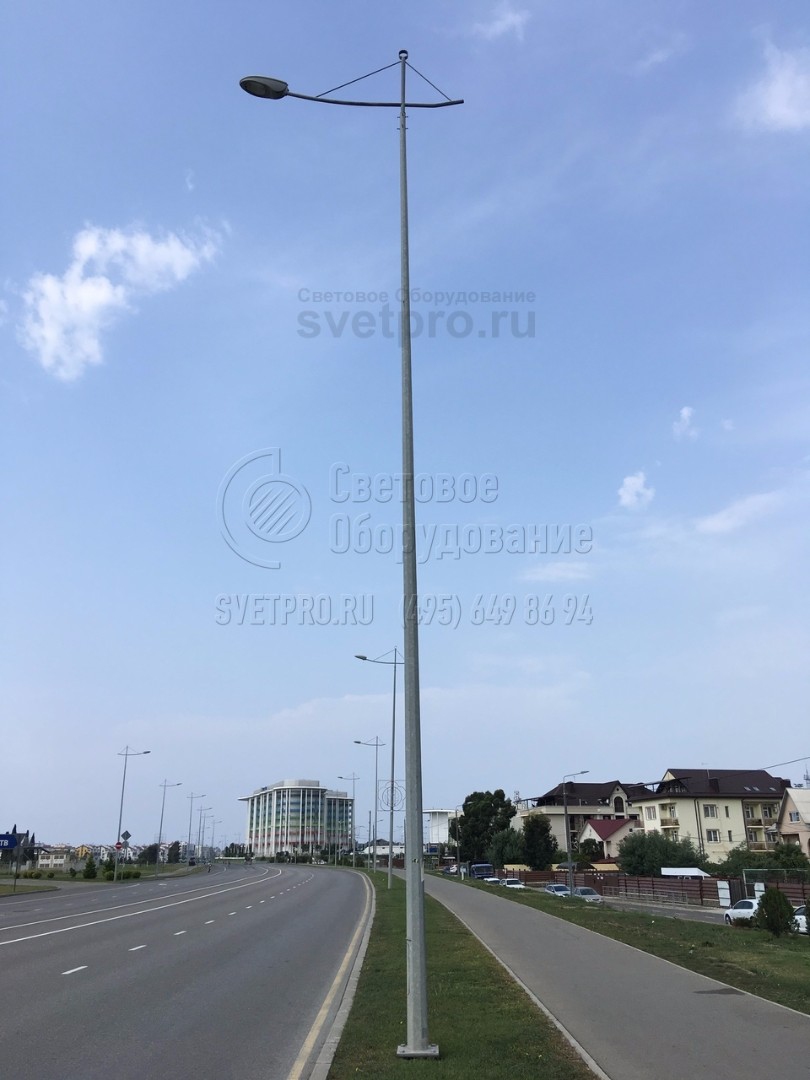

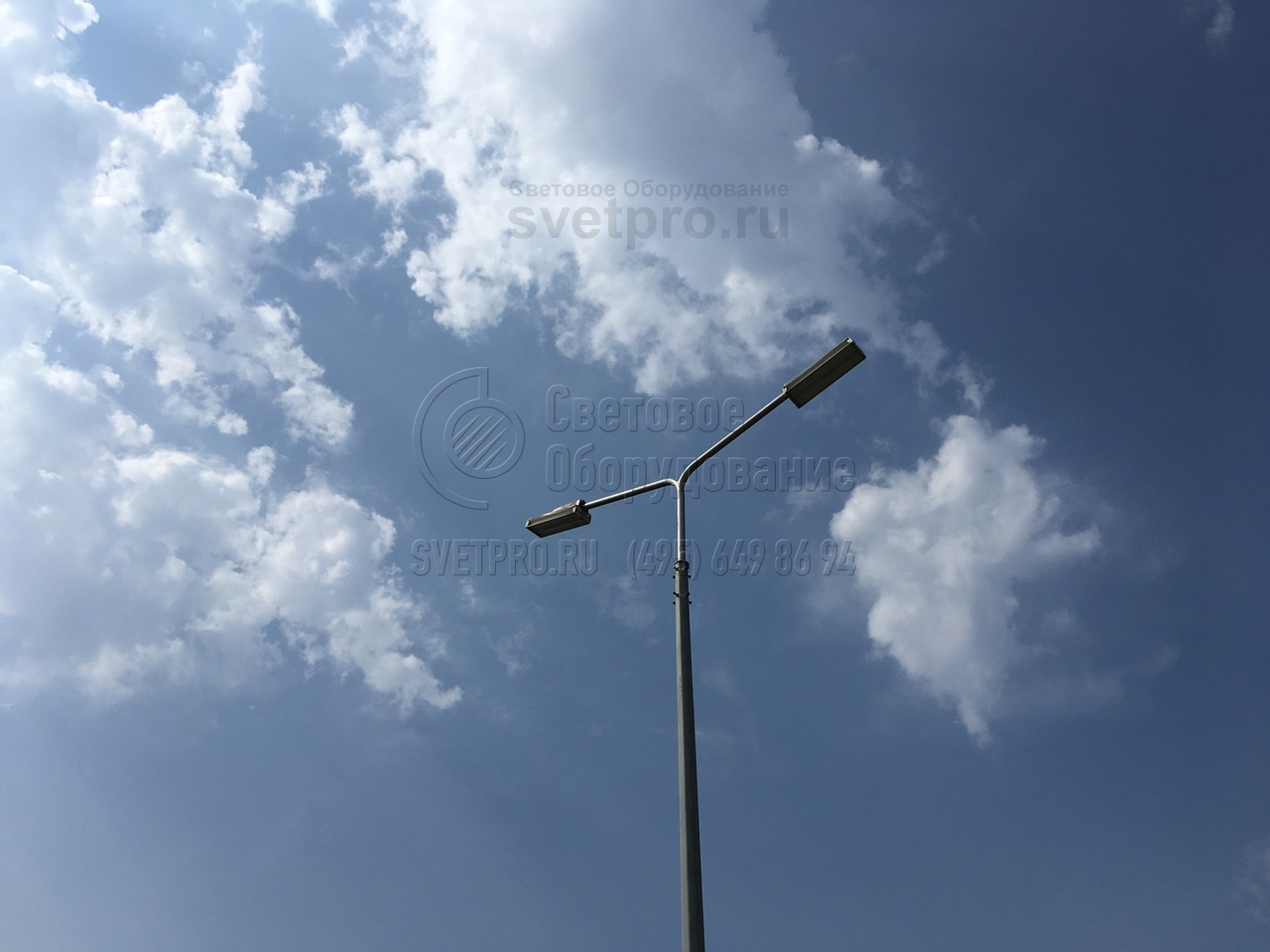

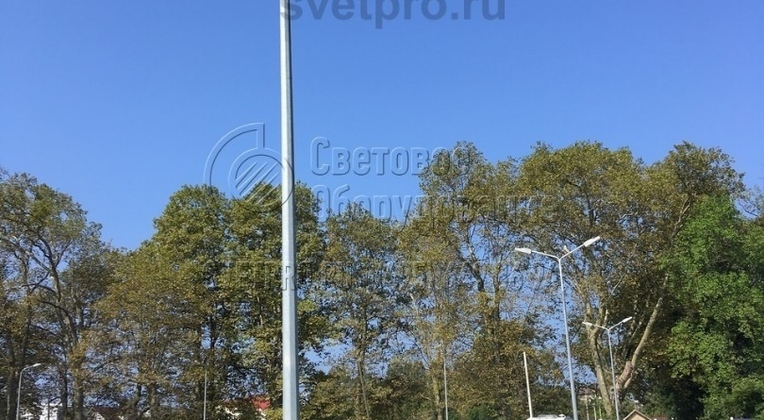

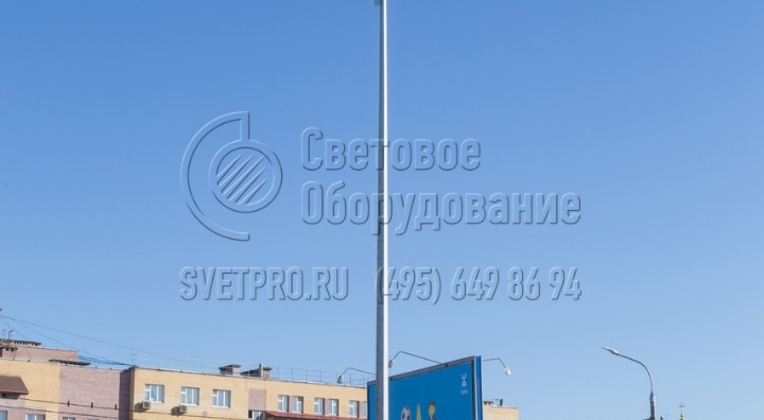

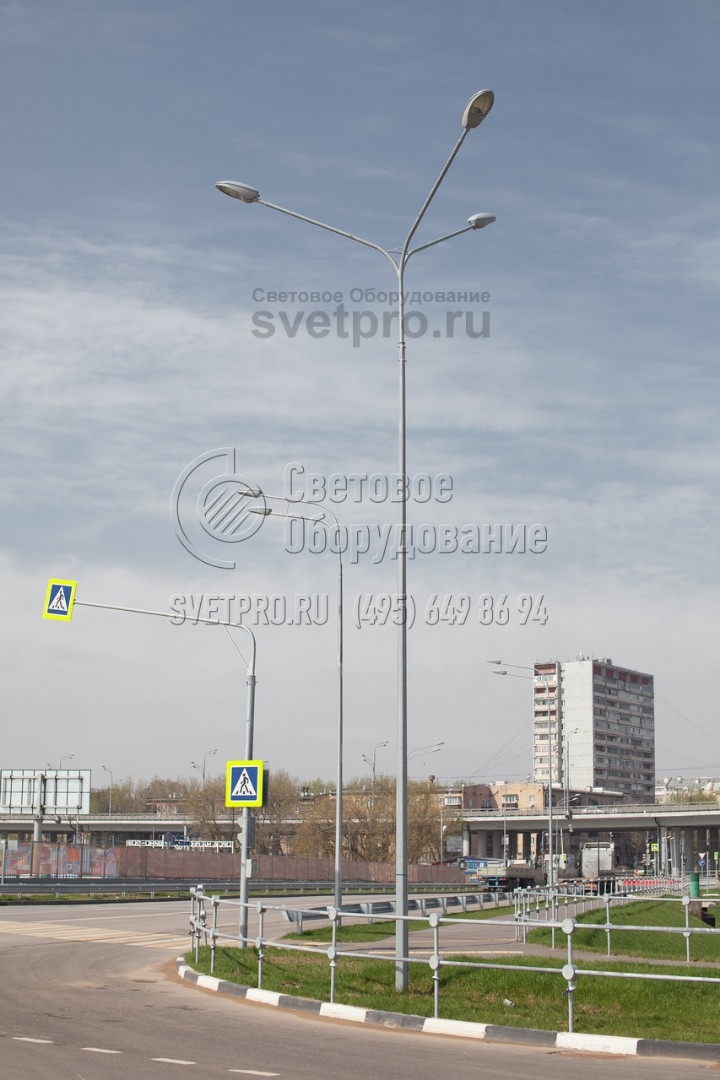

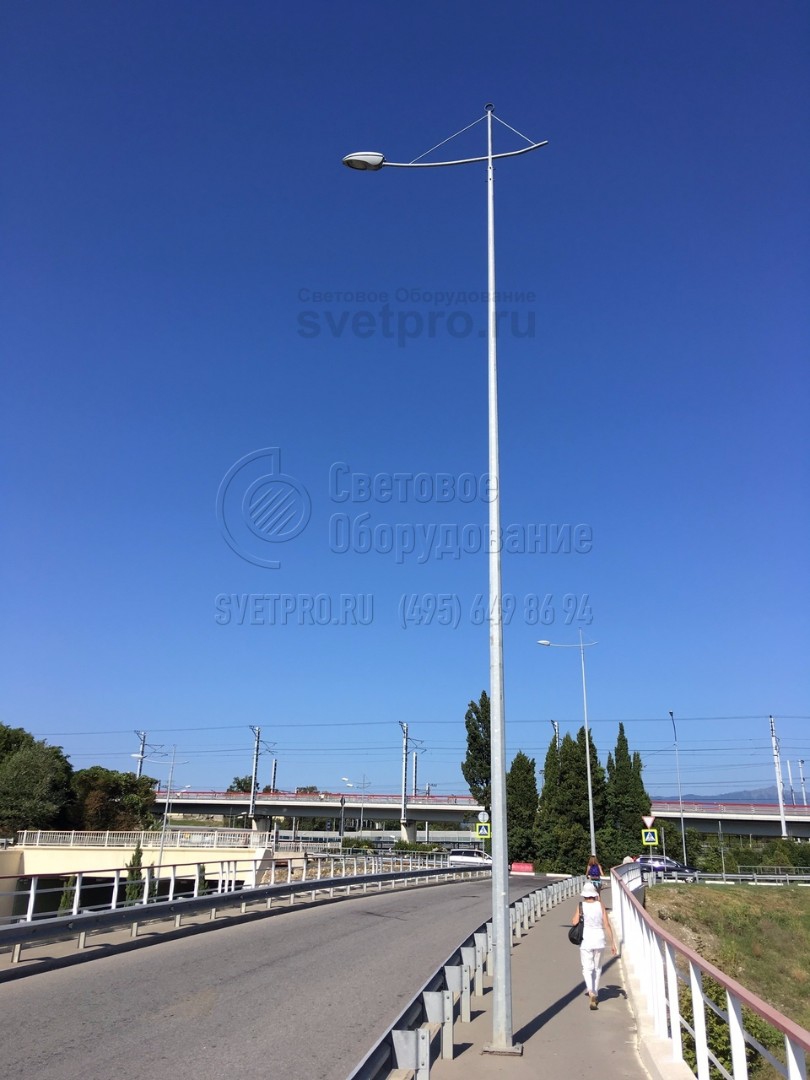

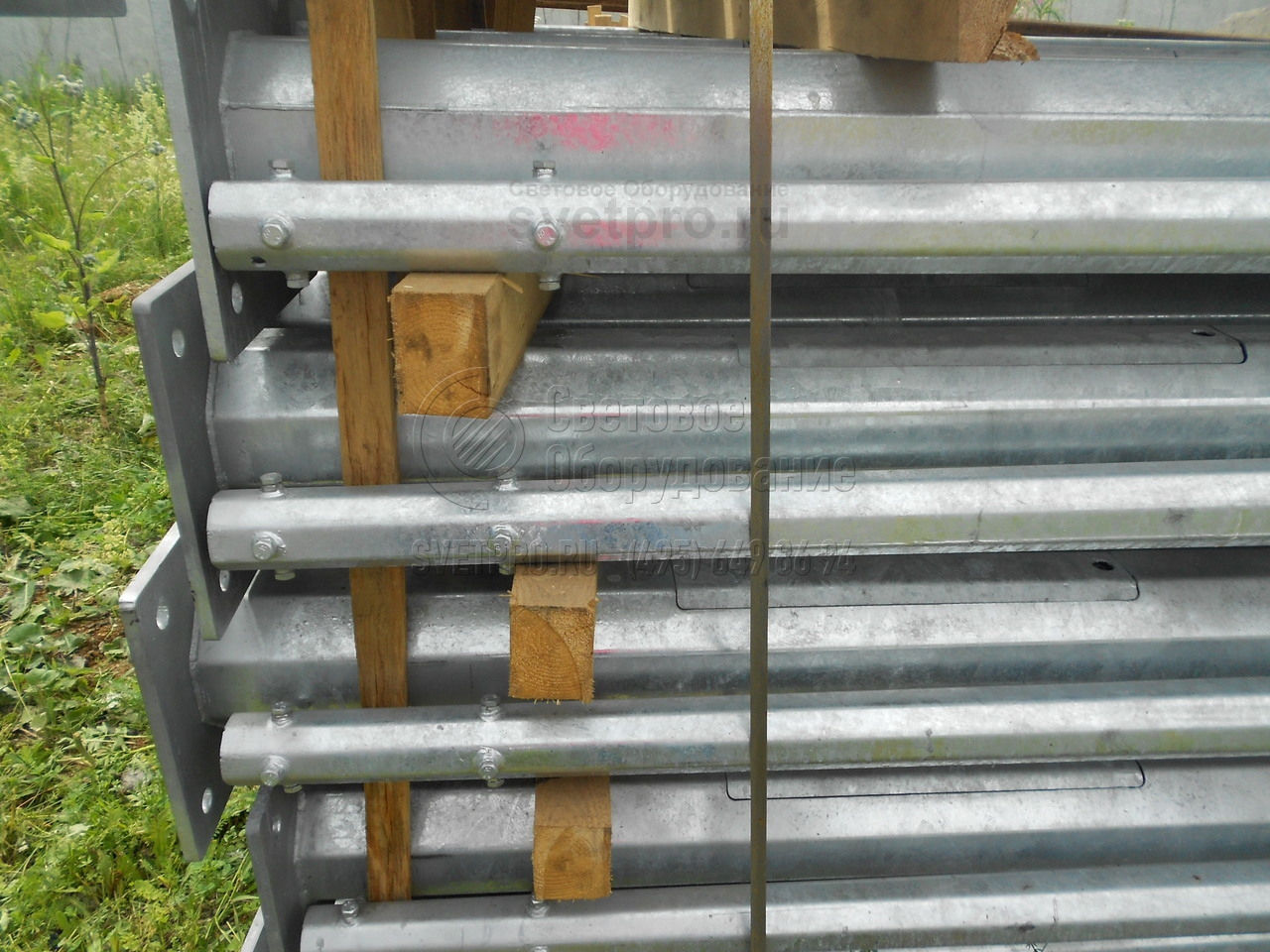

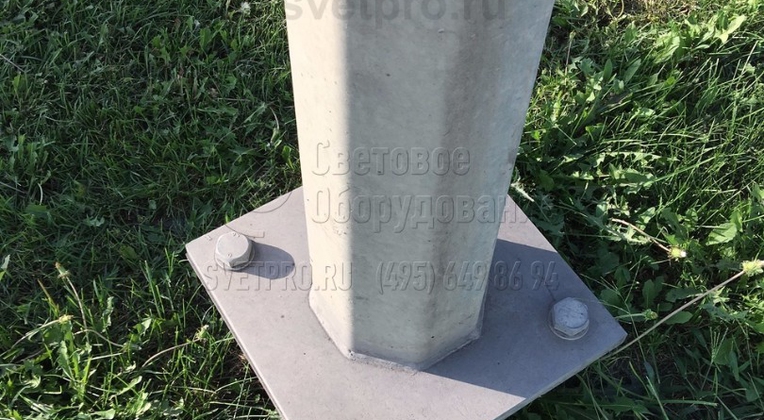

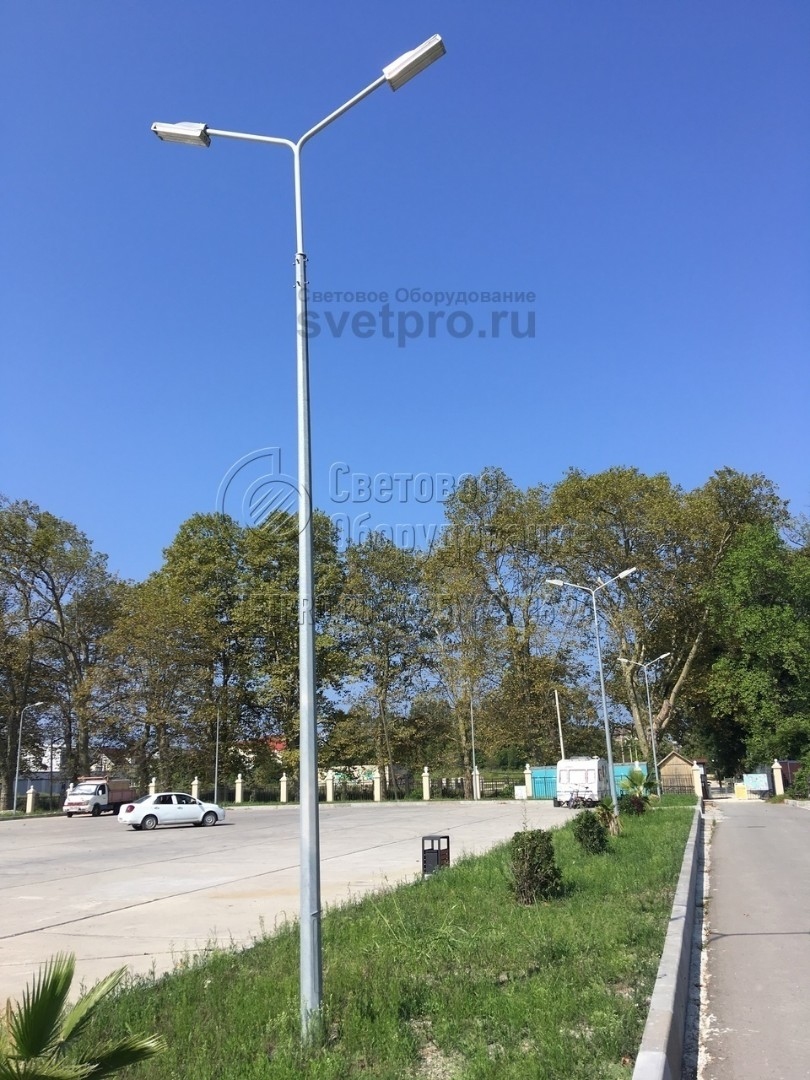

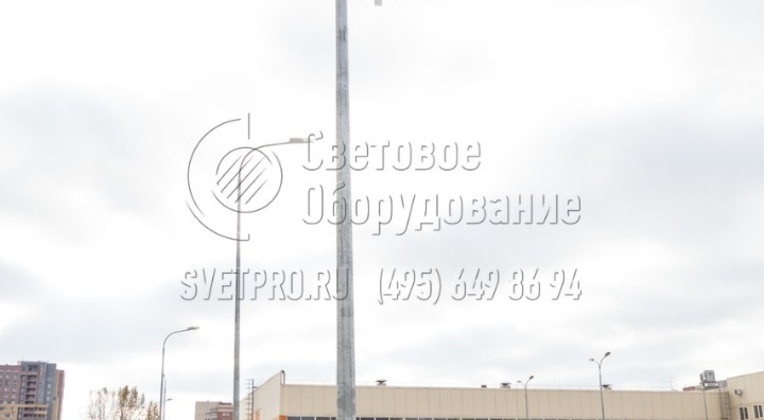

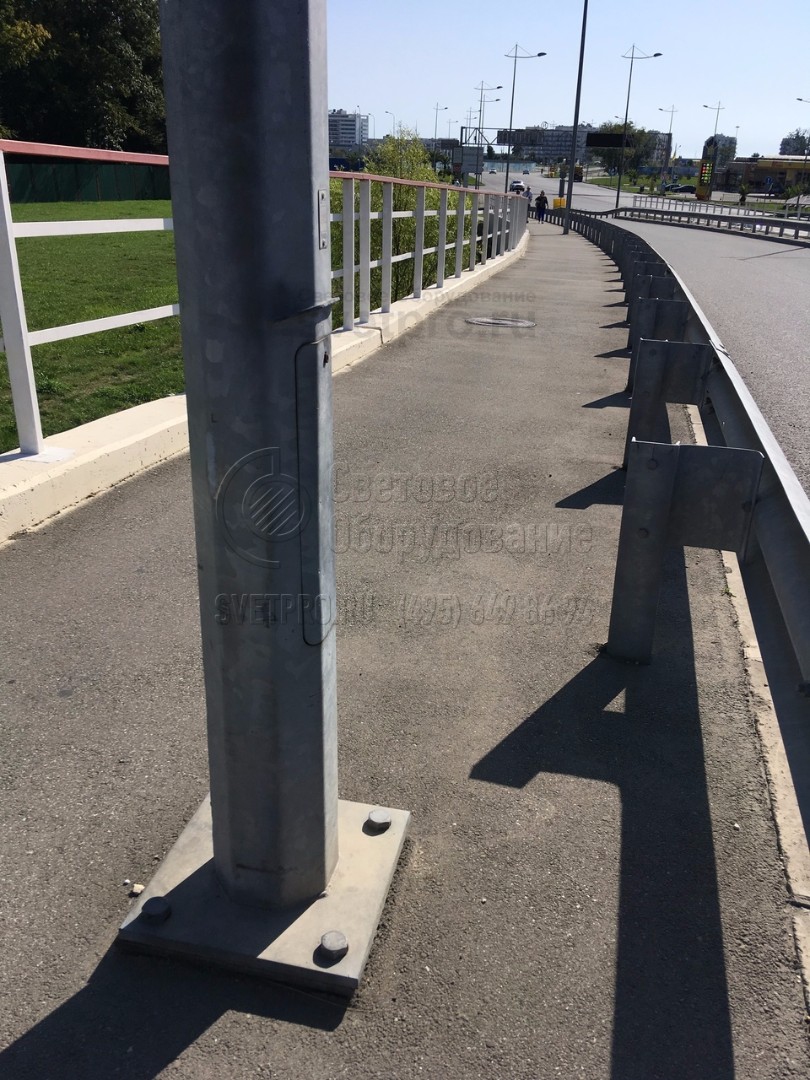

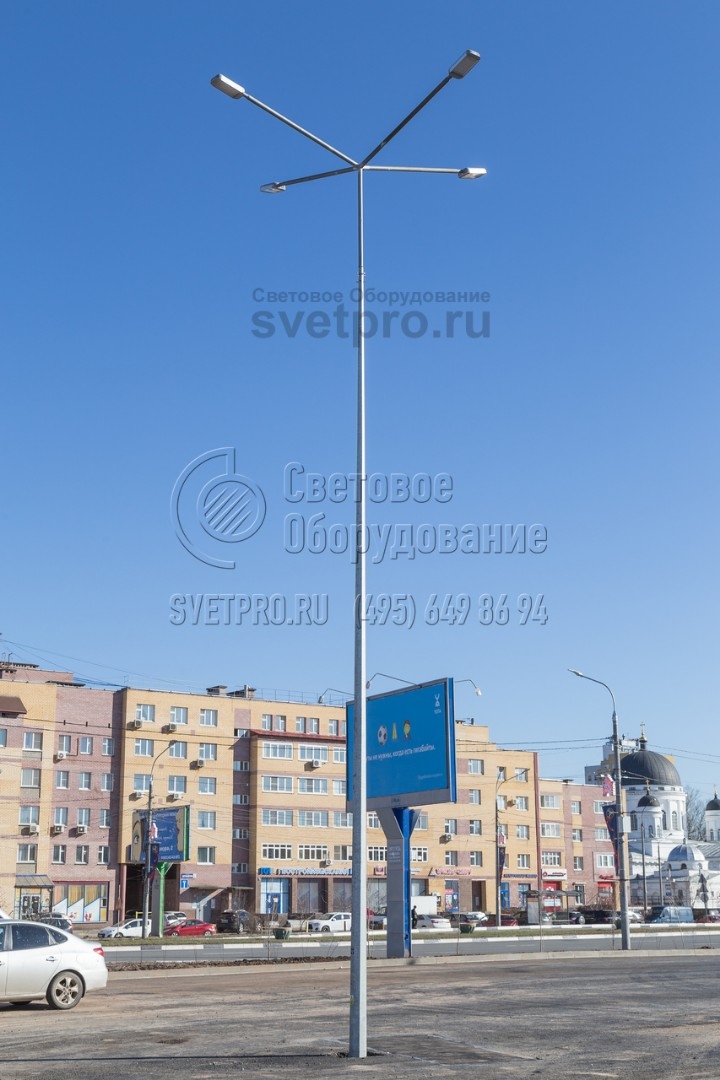

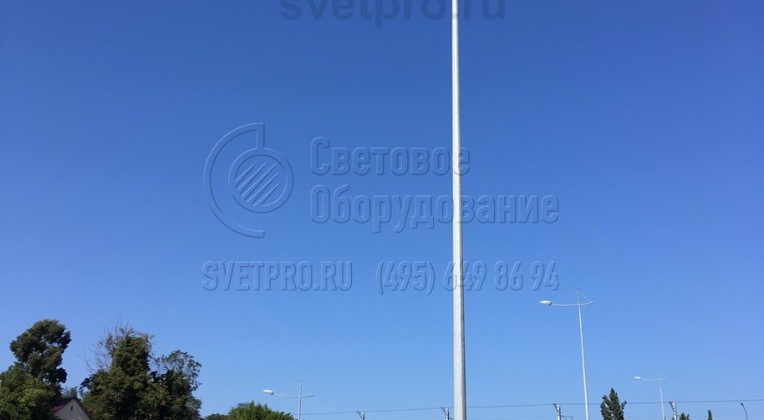

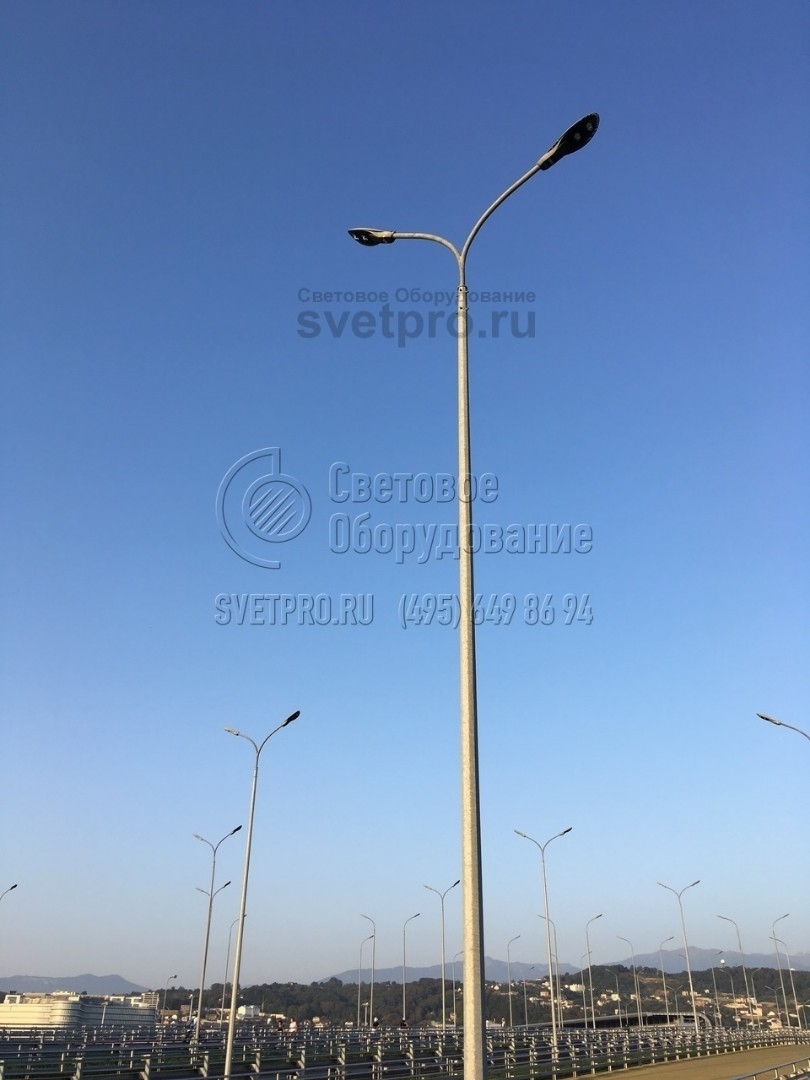

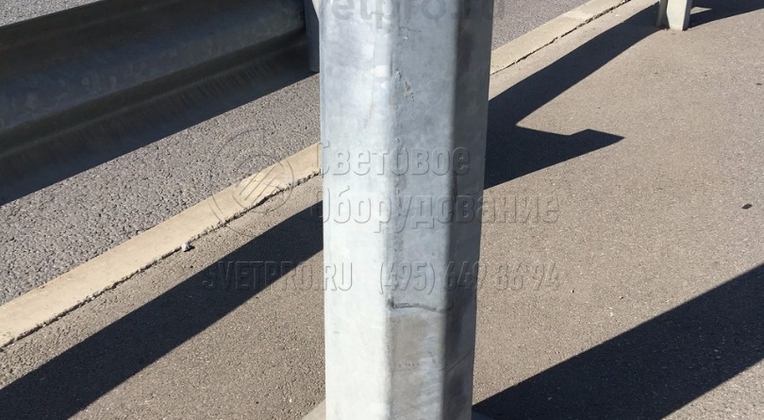

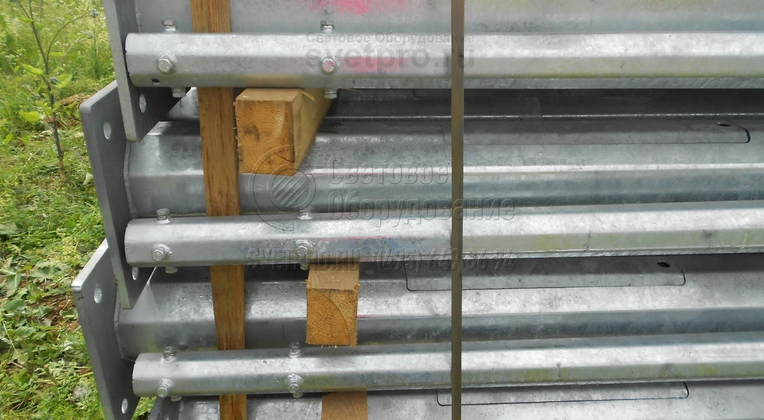

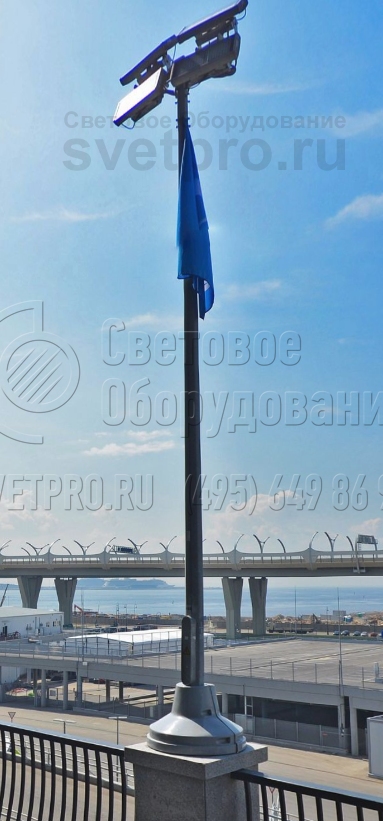

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | Наименование закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | d, мм | А, мм | Б, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФГ-3 | НФГ-3,0-02**-ц | ЗФ-16/4/К140-1,0-б | 21,6 | Ф1 | 3000 | 1000 | 96 | 60 | М16 | 190 | 140 | 450 | 70 |
НФГ-4 | НФГ-4,0-02**-ц | ЗФ-16/4/К140-1,0-б | 29,4 | Ф1 | 4000 | 1000 | 108 | 60 | М16 | 190 | 140 | 450 | 70 |
НФГ-5 | НФГ-5,0-05**-ц | ЗФ-16/4/К140-1,2-б | 48,0 | Ф1 | 5000 | 1200 | 110 | 60 | М16 | 190 | 140 | 500 | 70 |
НФГ-6 | НФГ-6,0-05**-ц | ЗФ-16/4/К140-1,2-б | 63,0 | Ф1 | 6000 | 1200 | 126 | 60 | М16 | 190 | 140 | 500 | 70 |
НФГ-7 | НФГ-7,0-05**-ц | ЗФ-20/4/К230-1,5-б | 83,0 | Ф1 | 7000 | 1500 | 135 | 60 | М20 | 320 | 230 | 500 | 70 |
НФГ-8 | НФГ-8,0-05**-ц | ЗФ-20/4/К230-1,5-б | 100,0 | Ф1 | 8000 | 1500 | 146 | 60 | М20 | 320 | 230 | 500 | 80 |
НФГ-9 | НФГ-9,0-05**-ц | ЗФ-20/4/К230-2,0-б | 125,0 | Ф2, Ф3 | 9000 | 2000 | 160 | 75 | М20 | 320 | 230 | 500 | 80 |
НФГ-10 (верх. 75 мм) | НФГ-10,0(75)-05**-ц | ЗФ-20/4/К230-2,0-б | 142,0 | Ф2, Ф3 | 10000 | 2000 | 170 | 75 | М20 | 320 | 230 | 500 | 90 |
НФГ-10 (верх. 100 мм) | НФГ-10,0(100)-05**-ц | ЗФ-24/4/К230-2,0-б | 178,0 | Ф4, Ф5 | 10000 | 2000 | 210 | 100 | М24 | 320 | 230 | 450 | 120 |
НФГ-11,5 (верх. 75 мм) | НФГ-11,5(75)-02**-ц | ЗФ-30/4/К300-2,0-б | 190,0 | Ф2, Ф3 | 11500 | 2000 | 200 | 75 | М30 | 400 | 300 | 450 | 120 |
НФГ-11,5 (верх. 100 мм) | НФГ-11,5(100)-02**-ц | ЗФ-30/4/К300-2,0-б | 223,0 | Ф4, Ф5 | 11500 | 2000 | 232 | 100 | М30 | 400 | 300 | 450 | 140 |
НФГ-14 | НФГ-14,0-02**-ц | ЗФ-36/4/К400-3,0-б | 317,0 | Ф4, Ф5 | 14000 | 3000 | 254 | 100 | М36 | 490 | 400 | 434 | 117 |
НФГ-16 | НФГ-16,0-02**-ц | ЗФ-36/4/К400-3,0-б | 373,0 | Ф4, Ф5 | 16000 | 3000 | 276 | 100 | М36 | 490 | 400 | 434 | 117 |
H – высота опоры
h1 – высота закладного элемента фундамента
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
d – номинальный диаметр резьбы крепежных изделий
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
В – высота лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
** Способ подвода питающего кабеля: 02, 05 – внутренний.
ОПИСАНИЕ
Опоры НФГ – это несиловые фланцевые металлические опоры, которые применяют для освещения дорог, мостов и уличных объектов городской инфраструктуры. Ствол опор НФГ не рассчитан на нагрузку самонесущих изолированных проводов (СИП) и предназначен только для размещения светильников на высоте до девятнадцати метров.
Конструкция опор НФГ
Опоры НФГ сделаны из листового металла, что существенно снижает их вес. На них нанесено антикоррозийное покрытие, защищающее их от вредного воздействия внешней среды. Такое покрытие увеличивает срок эксплуатации конструкций и способно сохранять их в целости около тридцати лет. В зависимости от условий применения опоры могут дополнительно обрабатываться лакокрасочным покрытием.

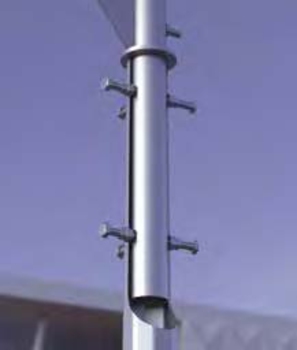

В верхней части опоры находится узел для крепления кронштейнов под светильники. НФГ – фланцевая опора, она устанавливается на железобетонный фундамент, параметры которого определяются типом грунта и территориальной зоной эксплуатации конструкций. Важной особенностью опор также является то, что они предназначены только для подземной подводки кабеля.
НАЗНАЧЕНИЕ
На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Также имеется возможность использовать опоры с увеличенным размером верхней части (с Dв = 100мм) в качестве промежуточных для подвеса СИП (обязательно согласовывать с изготовителем). Категорически не допускается использование опор данной серии в качестве силовых.
Установка опор

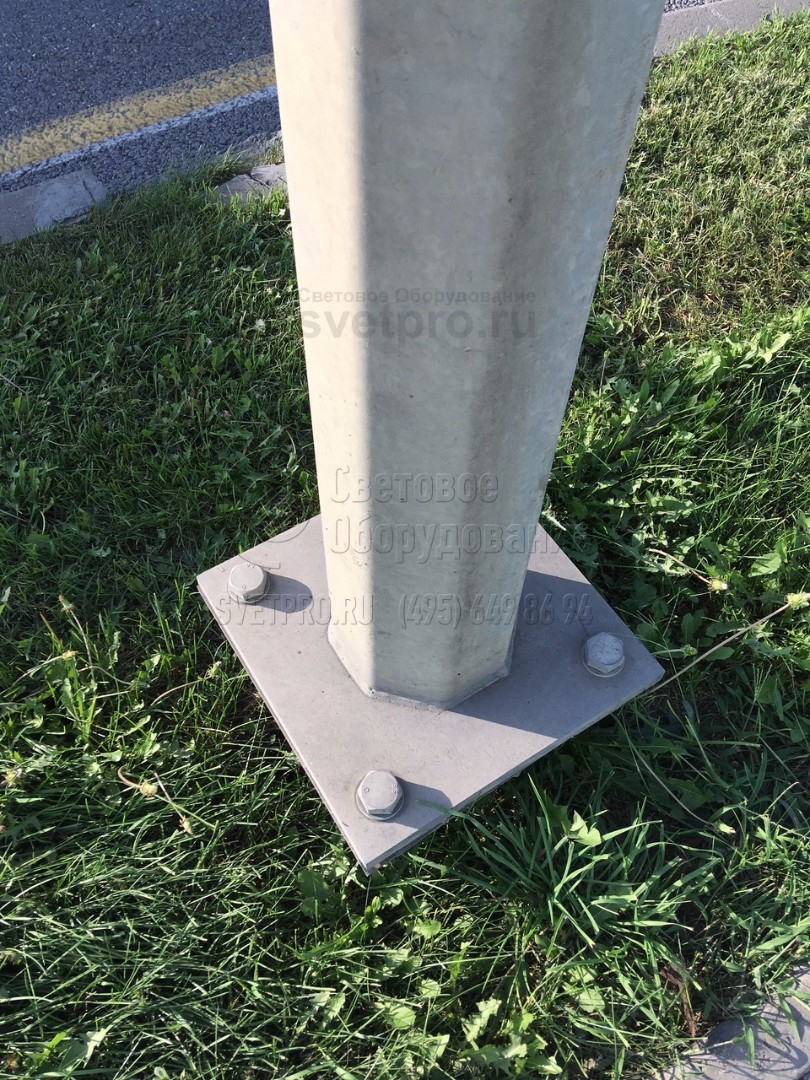

Установка опор осуществляется на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.
Установка оборудования

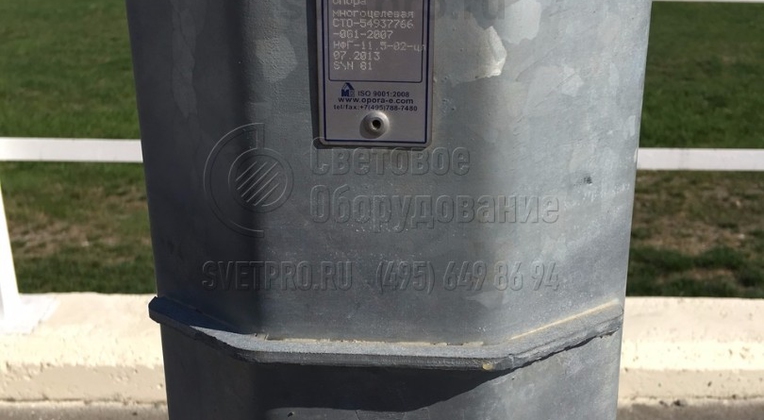

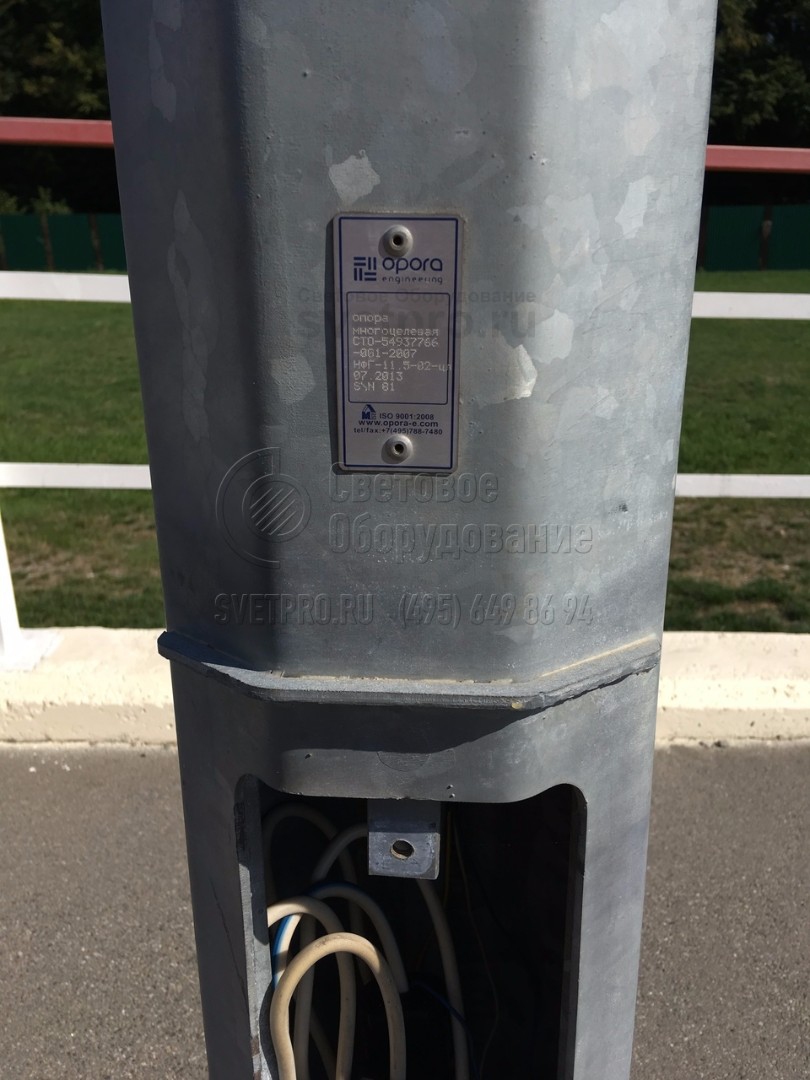

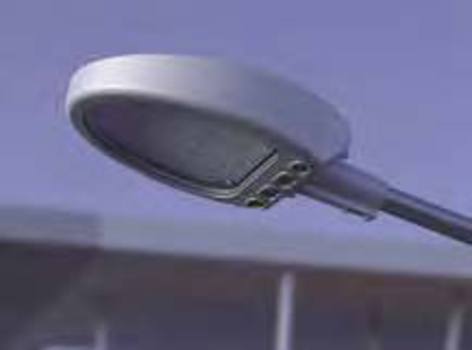

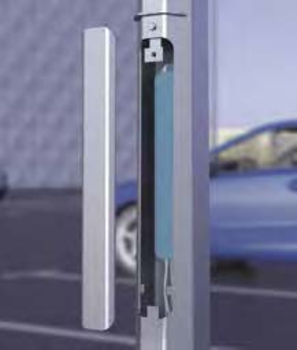

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).
Преимущества
- В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307-89, что обеспечивает сохранность изделия в течение 25-30 лет эксплуатации.
- Опора имеет малый вес, что облегчает еe доставку и установку.
- Над ревизионным окном расположен козырек, благодаря которому обеспечивается безопасное обслуживание опоры в дождливую погоду.

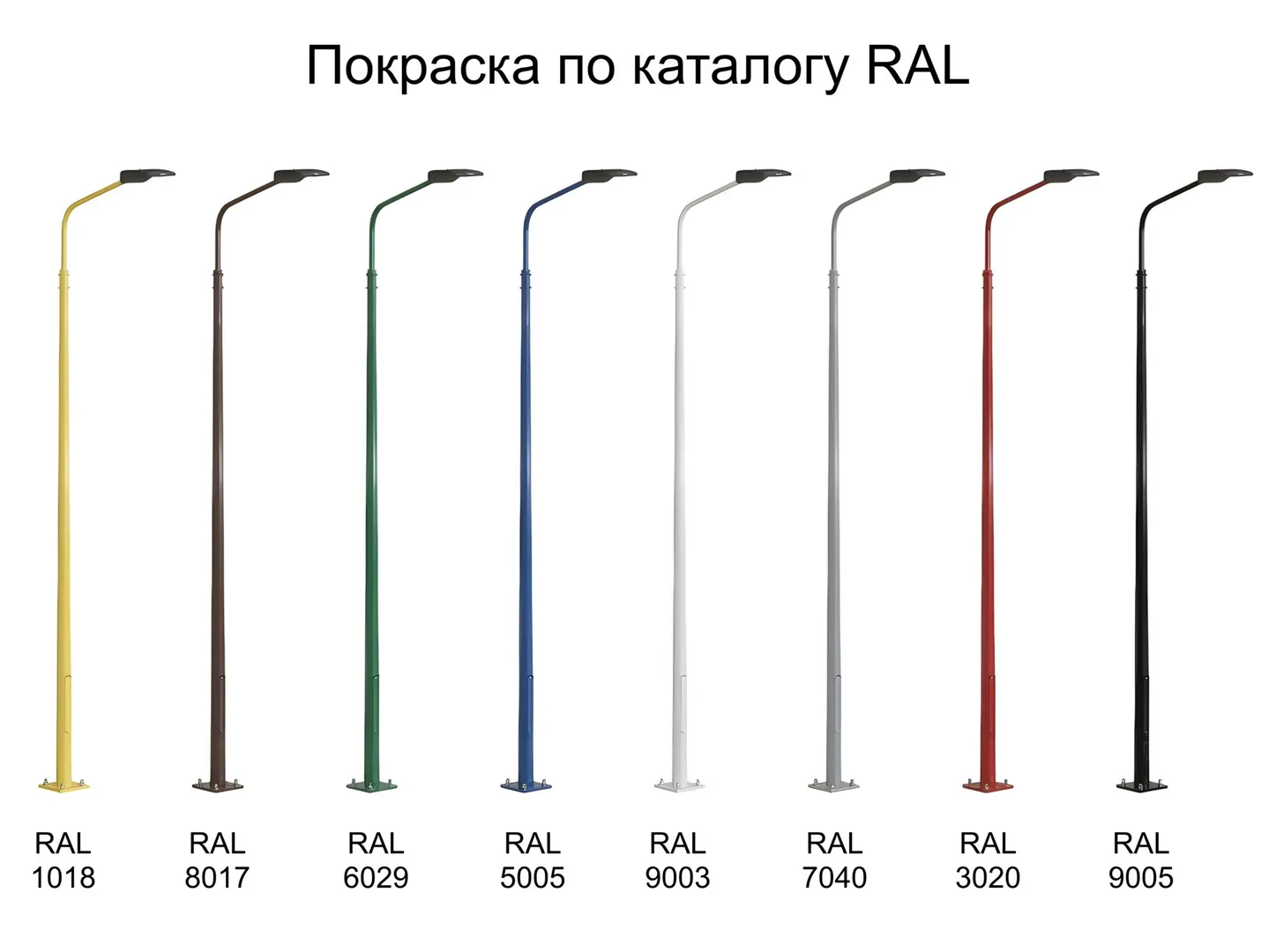

- Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.

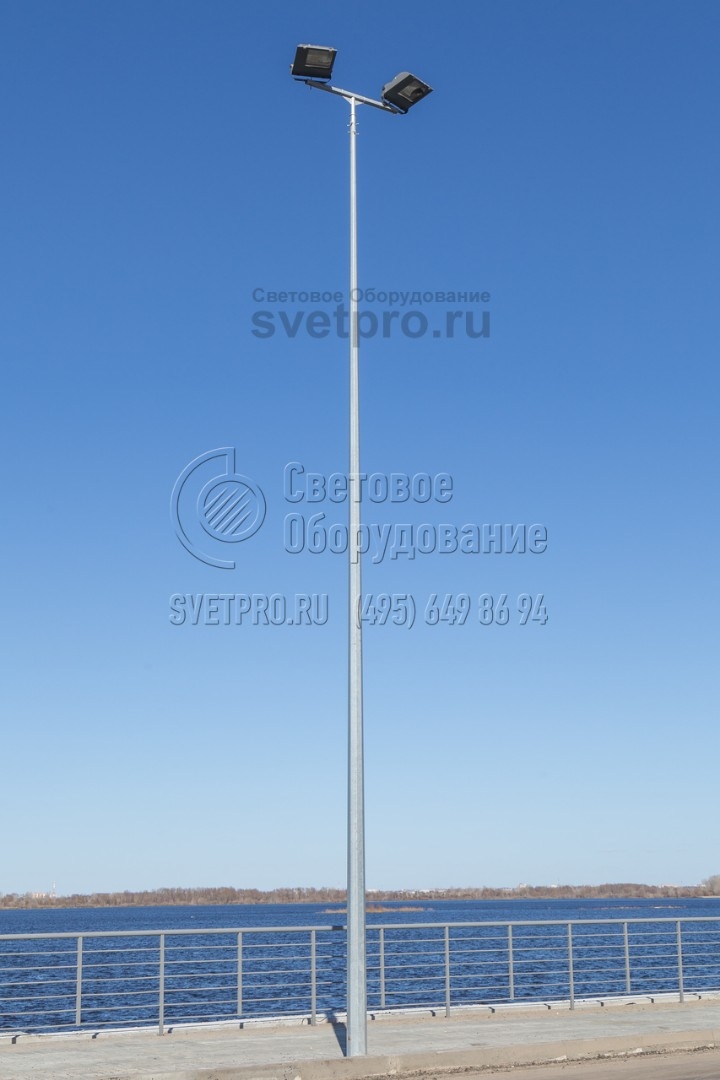

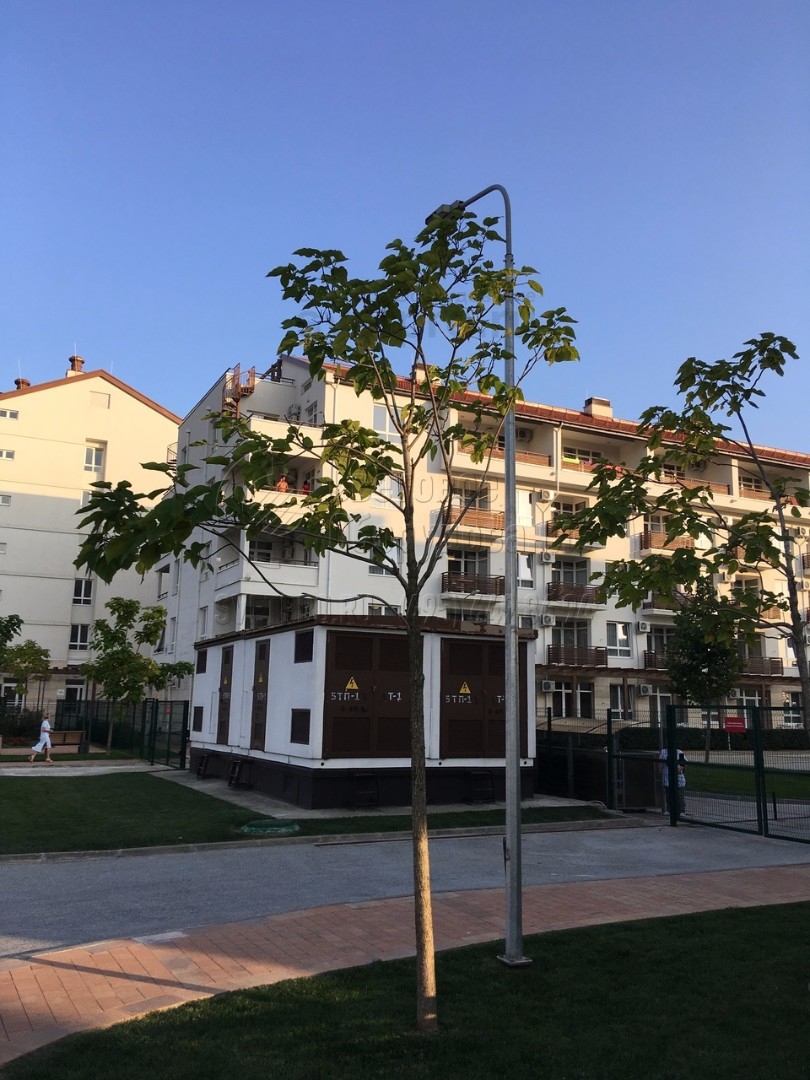

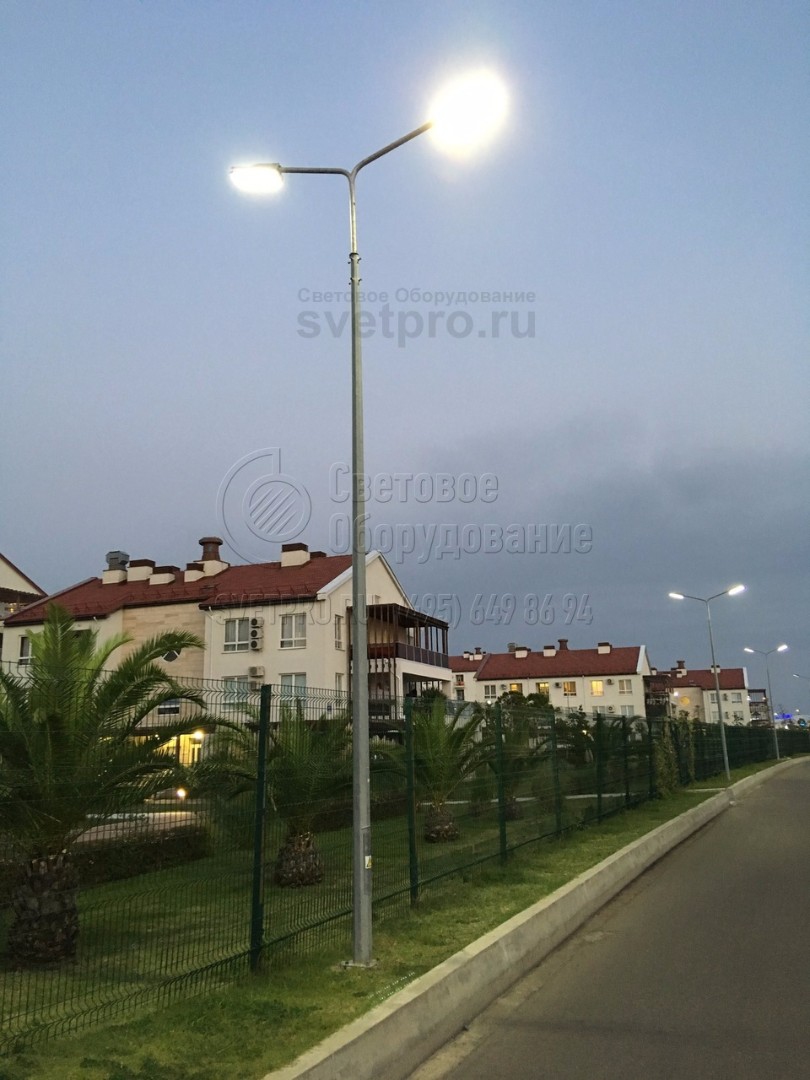

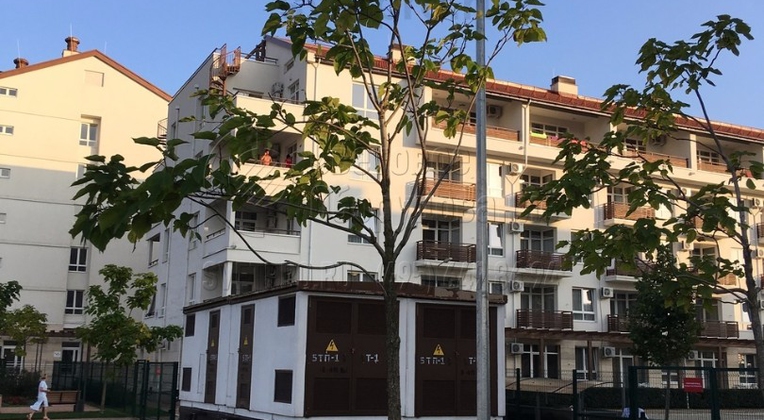

Фото с объектов
