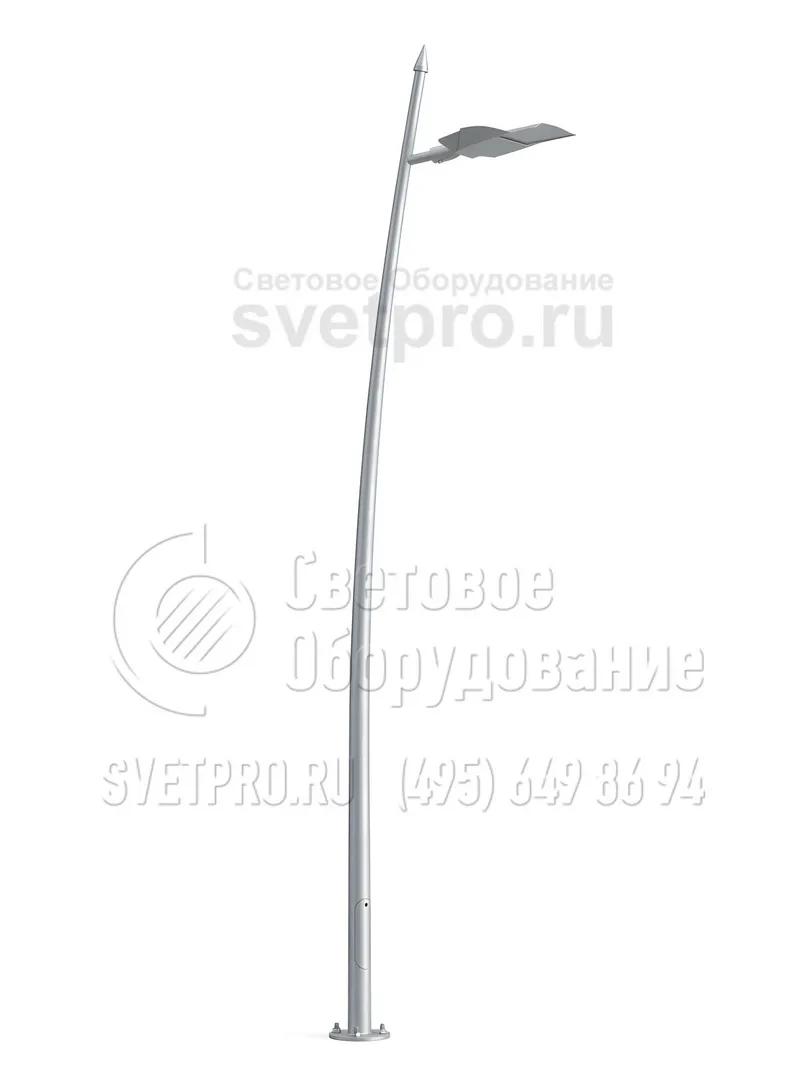

НФК-7,0 Опора несиловая фланцевая круглоконическая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК-7,0 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 375 мм |
Нижний диаметр: | 160 мм |
Верхний диаметр: | 75 мм |
Вес: | 95 кг |
Высота: | 6,95 м |
как выбрать опору?

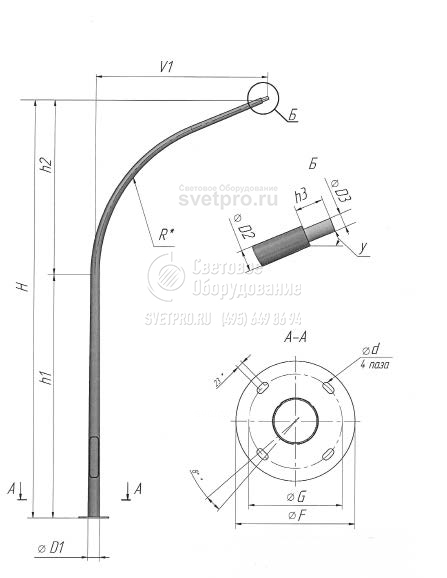

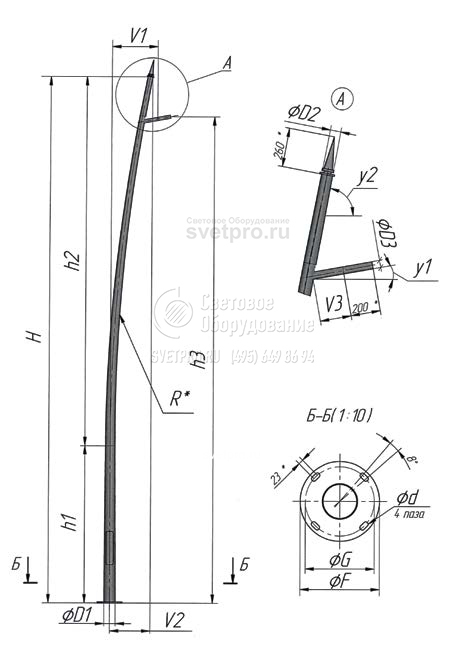

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | V2 | V3 | y1 | y2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-7,0 | НФК-7,0-02-ц-(К(48)-0,7-10) | 95 | ЗФ-20/4/К230-1,5-б | 6950 | 2000 | 4950 | 6350 | 160 | 75 | 48 | М20 | 375 | 325 | 670 | 620 | 210 | 10 | 80 |
m – масса не более, кг
H – высота опоры, мм
h1, h2 – высота "колена" трубы, мм
h3 – высота крепления светильника
D1, D2, D3 – диаметр труб, мм
d – номинальный диаметр резьбы крепежных изделий
F – габаритные размеры фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей
V1, V2, V3 – вылеты опоры, мм
y1 – угол наклона посадочного места светильника к горизонту, град.
y2 – угол наклона ствола опоры к горизонту, град.
ОПИСАНИЕ
Опора НФК-7,0 — это новый вид инженерных конструкций для систем наружного освещения. Высота этих изделий 7 метров над уровнем земли, поэтому конструкции можно использовать для подсветки достаточно большой территории. Дополнительная задача, которую выполняет опора — украшение парка, тротуара, площади. Благодаря изогнутой форме ствола она смотрится на фоне ландшафта более необычно.
Опора этой разновидности подключается к силовым линиям под землей. Для подачи энергии для работы светильников используется армированный кабель с усиливающей жилой или провод помещается в защитную оболочку из полиэтилена. Поэтому небольшие смещения грунта или земляные работы при устройстве газонов и тротуаров не повреждают кабельные коммуникации.
Использование подземной подводки кабеля к опорам модели НФК позволяет улучшить внешний вид территории. Отсутствие висящих проводов между отдельными стволами не мешает прохожим наблюдать за окружающим пейзажем, любоваться памятниками архитектуры. Кроме того, при такой подводке исключается повреждение магистрали из-за воздействия природных факторов или актов вандализма.
Для удобного соединения с проводкой ствола в нижней части корпуса предусмотрено ревизионное отверстие. Оно закрыто крышкой для защиты от посторонних.
Наша компания специализируется на производстве опор освещения, в том числе изогнутых моделей НФК. Для оформления заказа заполните форму на сайте компании или позвоните менеджерам отдела продаж.

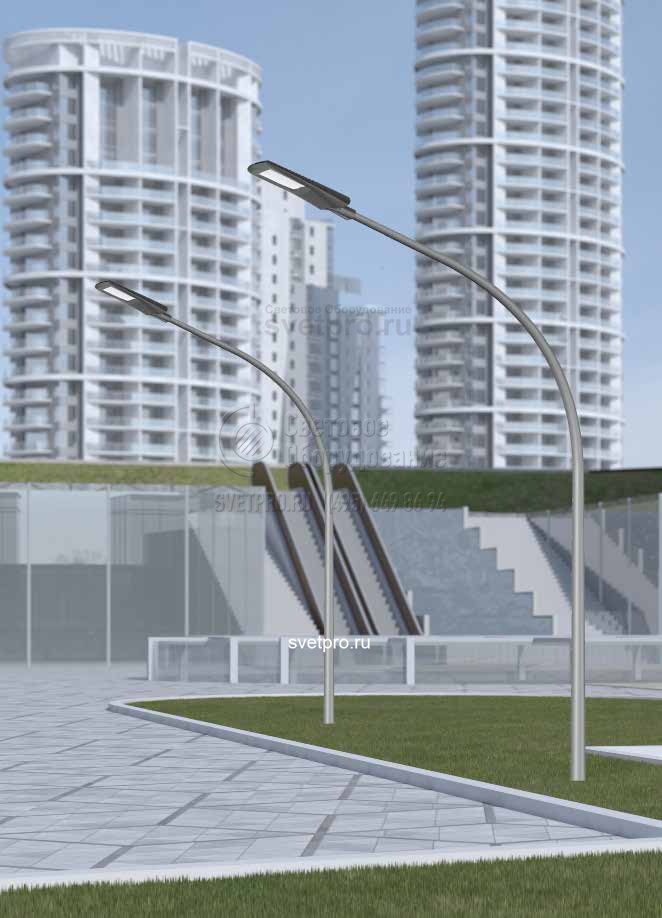

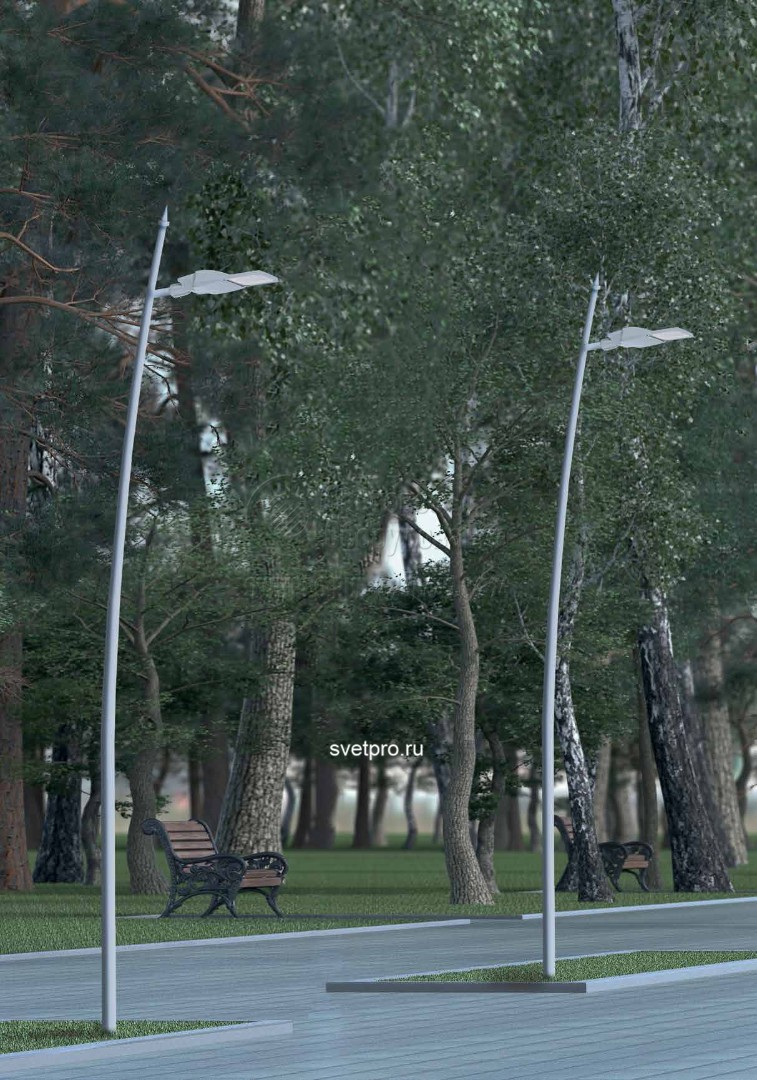

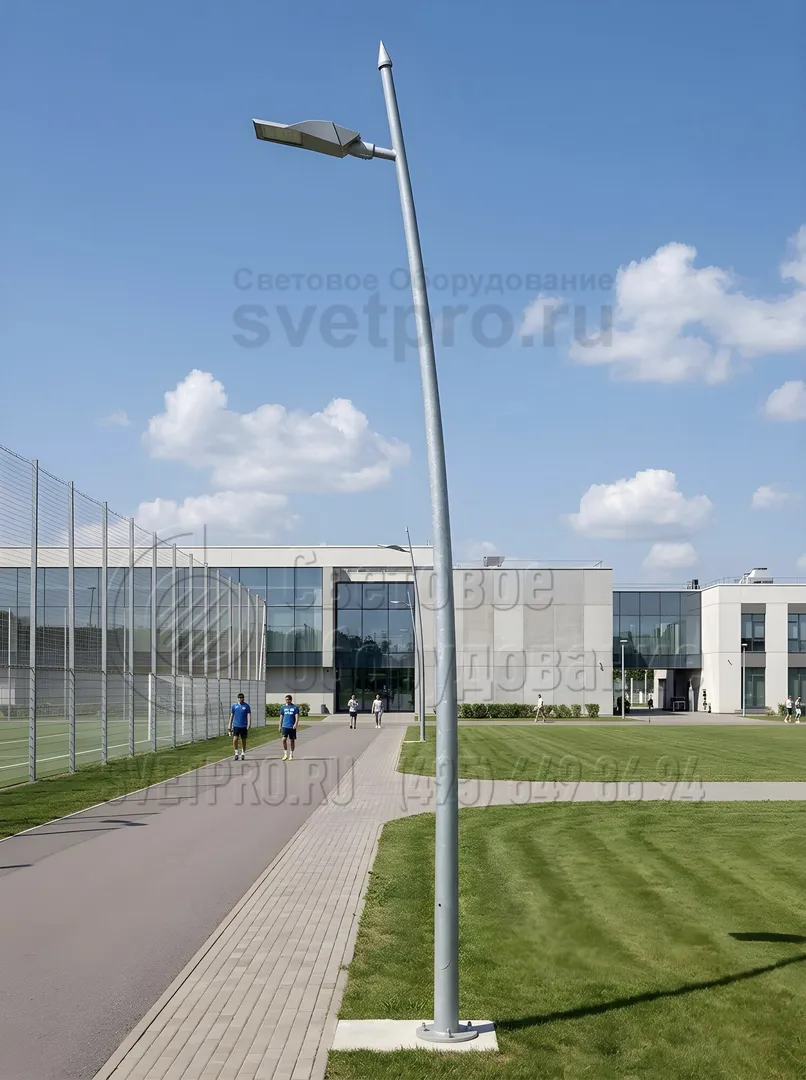

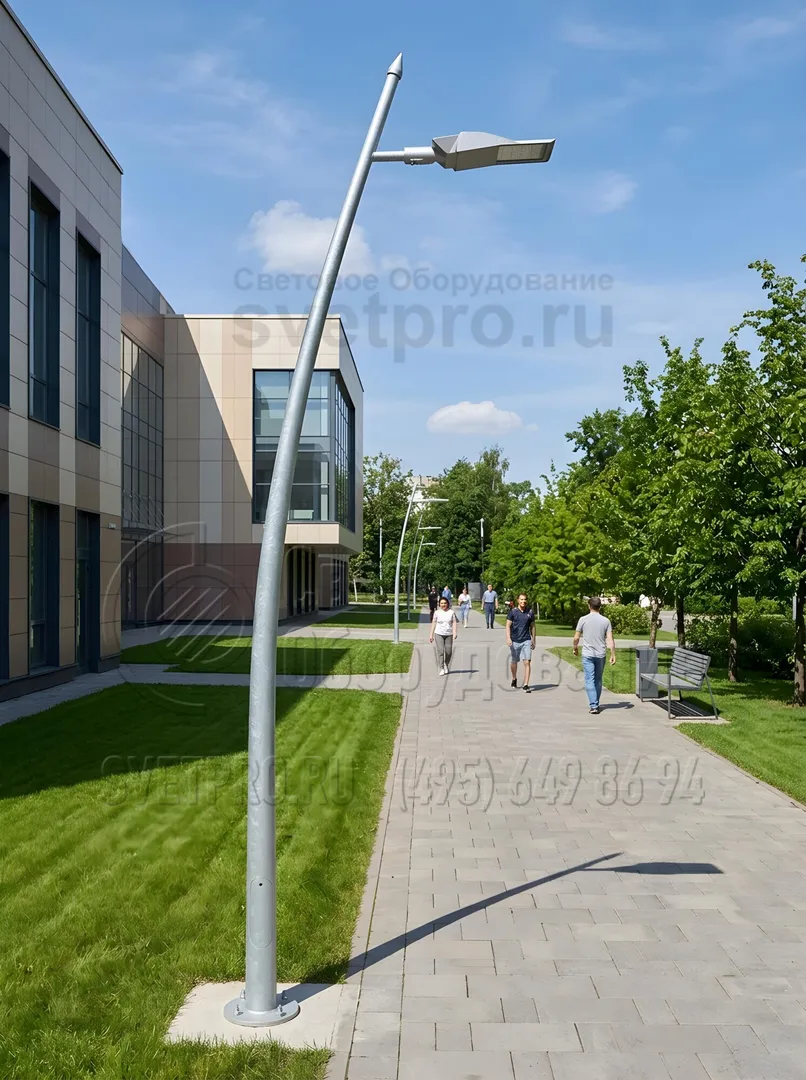

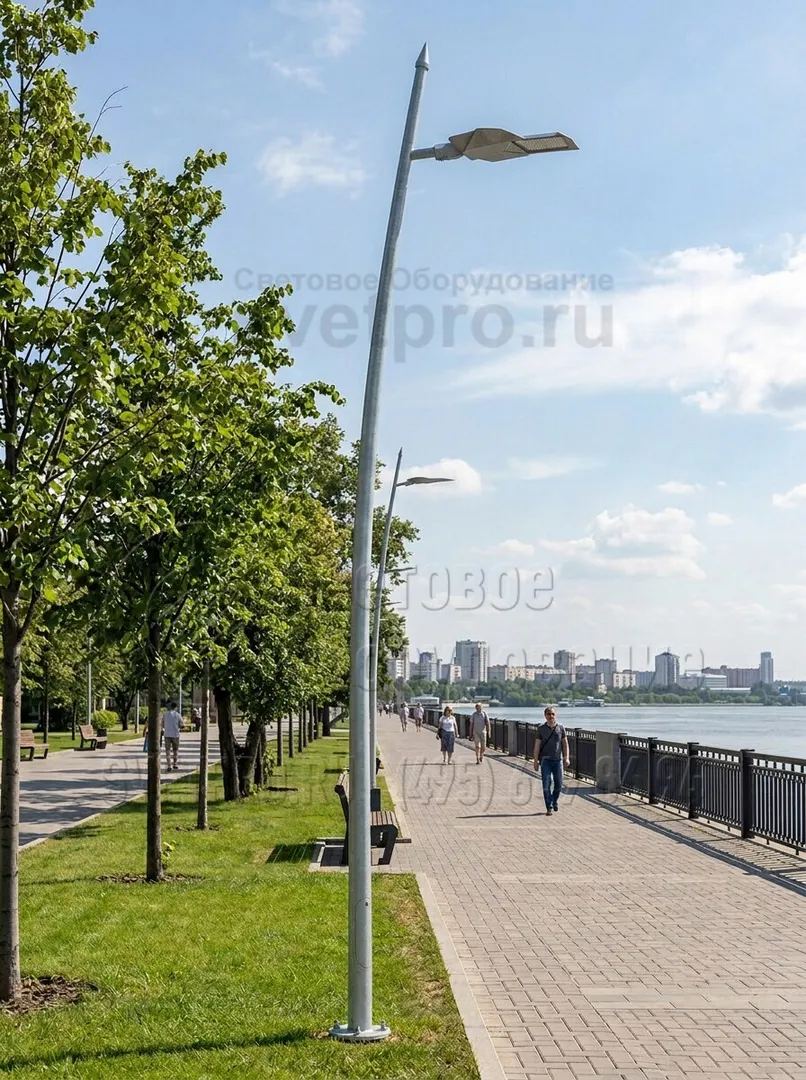

Фотогалерея
