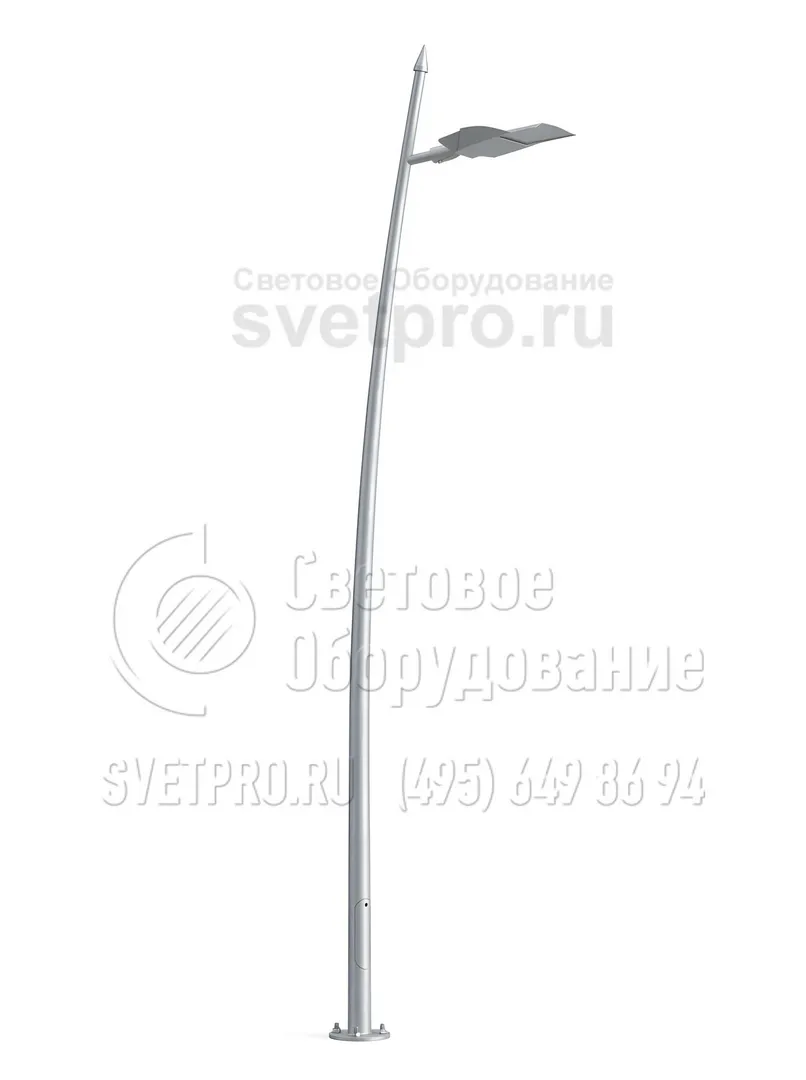

НФК-9,0 Опора несиловая фланцевая круглоконическая гнутая
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | НФК-9,0 |
Установка: | На железобетонные фундаменты, имеющие в своем составе закладной элемент |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 375 мм |
Нижний диаметр: | 183 мм |
Верхний диаметр: | 75 мм |
Вес: | 126 кг |
Высота: | 8,95 м |
как выбрать опору?

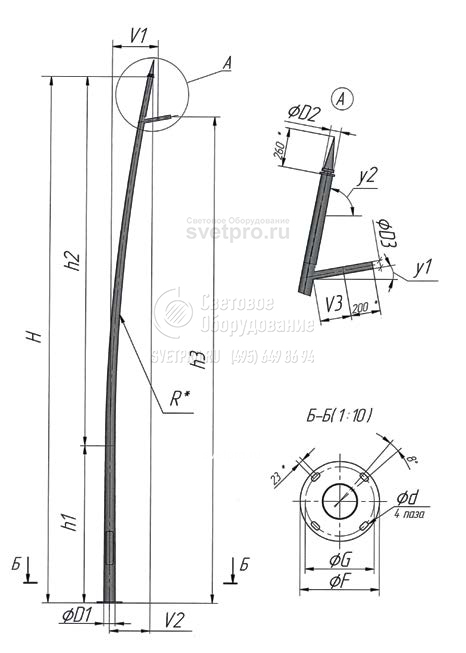

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Наименование опоры | m | Наименование закладного элемента фундамента | H | h1 | h2 | h3 | D1 | D2 | D3 | d | F | G | V1 | V2 | V3 | y1 | y2 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФК-9,0 | НФК-9,0-02-ц (К(48)-0,7-10) | 126 | ЗФ-20/4/К230-2,0-б | 8950 | 2400 | 6550 | 8350 | 183 | 75 | 48 | М20 | 375 | 325 | 720 | 610 | 210 | 10 | 80 |
m – масса не более, кг
H – высота опоры, мм
h1, h2 – высота "колена" трубы, мм
h3 – высота крепления светильника
D1, D2, D3 – диаметр труб, мм
d – номинальный диаметр резьбы крепежных изделий
F – габаритные размеры фланца, мм
G – межосевое расстояние/ диаметр расположения крепежных деталей
V1, V2, V3 – вылеты опоры, мм
y1 – угол наклона посадочного места светильника к горизонту, град.
y2 – угол наклона ствола опоры к горизонту, град.
ОПИСАНИЕ
Опора НФК-9,0 — это самая высокая конструкция из линейки конических несиловых. В отличие от классического варианта, эта модель имеет изогнутую форму корпуса. Установленные на освещаемом объекте опоры украшают окружающее пространство, но сохраняют все свойства, присущие модели с прямым стволом.
Изделия чаще всего применяется в таких сферах:
- Освещение парков и скверов в городах и за пределами населенных пунктов.
- Подсветка тротуаров, пешеходных дорожек, бульваров, набережных.
- Освещение периметра пешеходных площадей, парковок и стоянок для машин.
- Подсветка коммерческих объектов для привлечения внимания людей.
Благодаря изогнутому корпусу и наличию встроенной консоли светильник располагается далеко от центральной оси фундамента без использования кронштейнов с длинными рожками. Поэтому световое пятно освещает широкий тротуар.
Так как опоры подключаются к силовым линиям под землей, для коммутации электрического провода с проводкой стола на нужно арендовать гидроподъемник и задействовать электриков с допуском к высотным работам. Подключение выполняется в ревизионном отверстии, для чего в нем крепится вводный щиток из пластика.
Хотите купить осветительную опору с гнутым стволом? Оформить заказ на ее изготовление можно в нашей производственной компании.

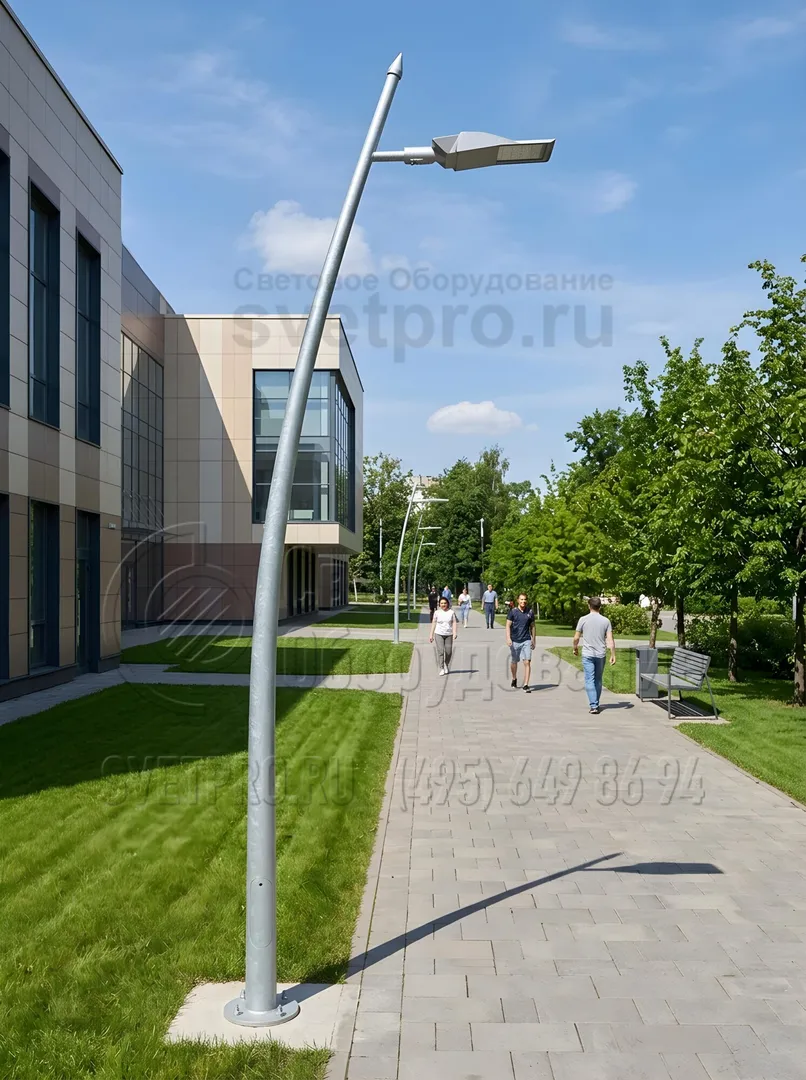

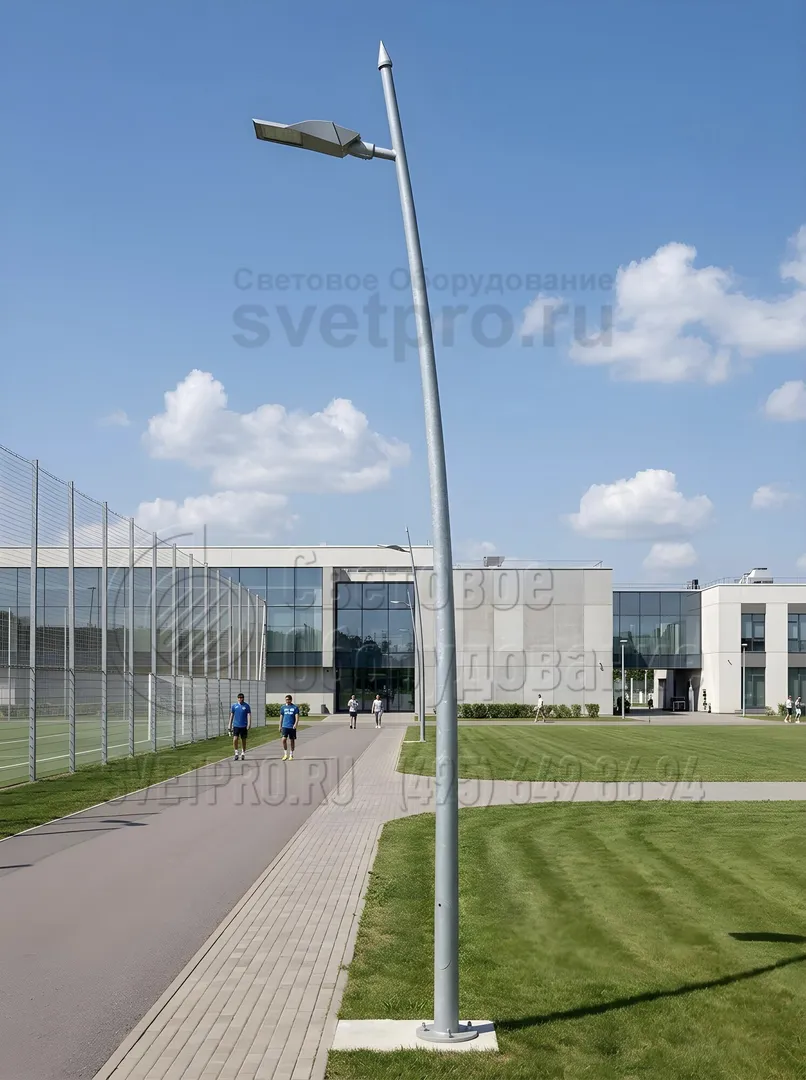

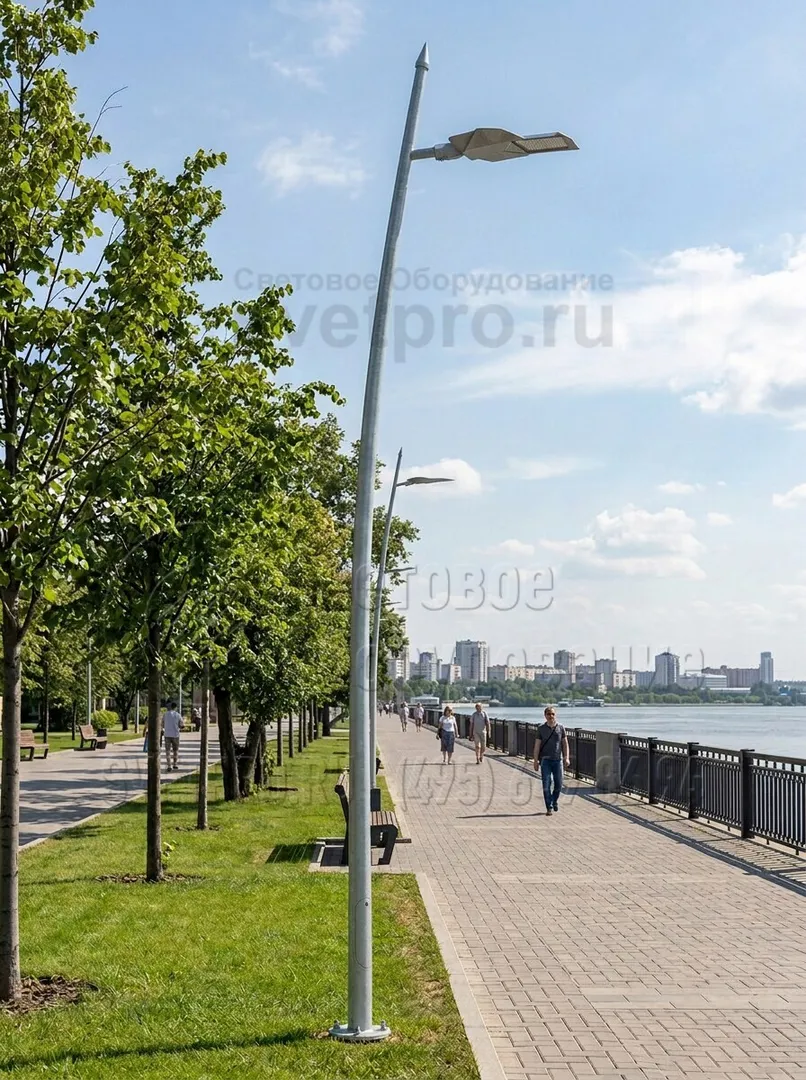

Фотогалерея
