НП / НФ Опоры несиловые трубчатые разборные
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НП / НФ |
Установка: | В подготовленный котлован. |
Количество крепежный отверстий: | 8-12 |
Материал: | Трубный прокат |
Нагрузка на опору: | менее 300 кг |
Размер фланца: | 400-640 мм |
Вес: | 348-2037 кг |
Высота: | 12-30 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Низ |
как выбрать опору?

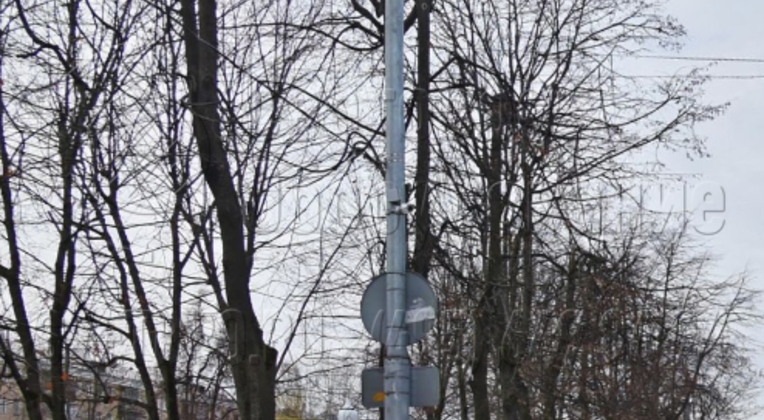

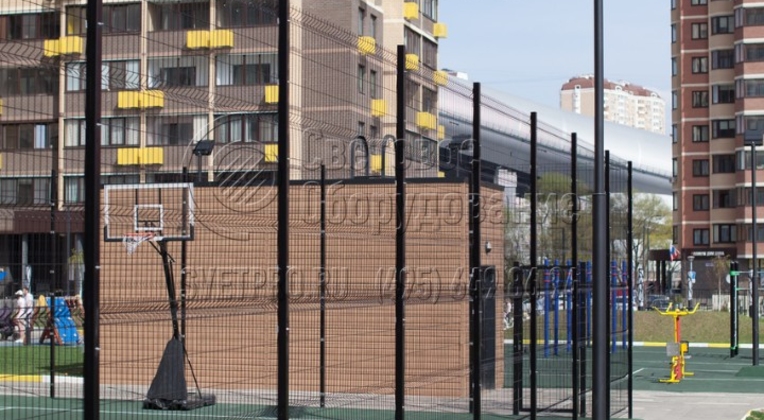

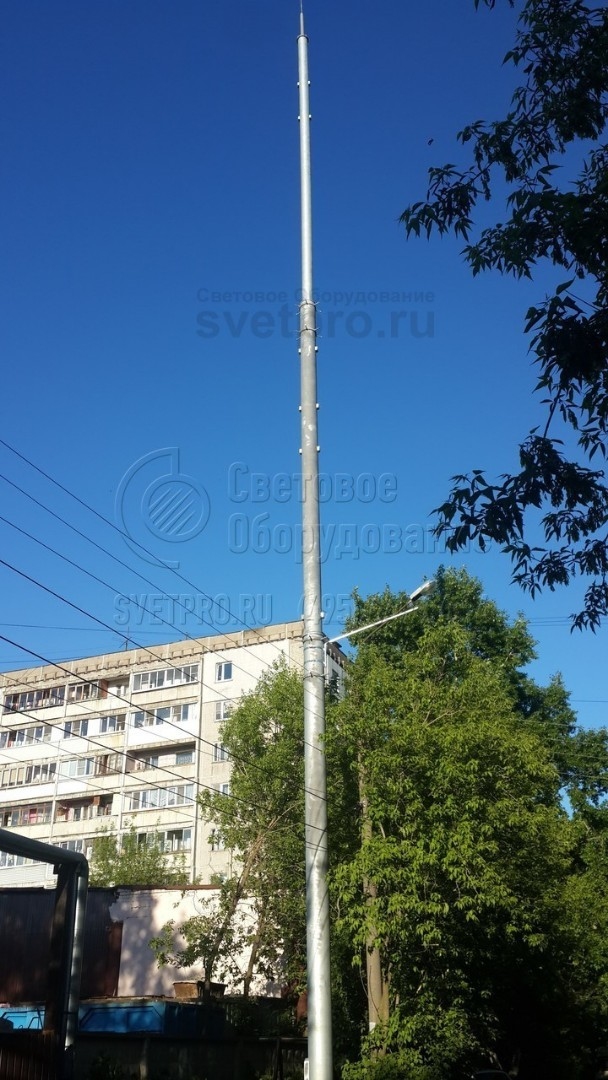

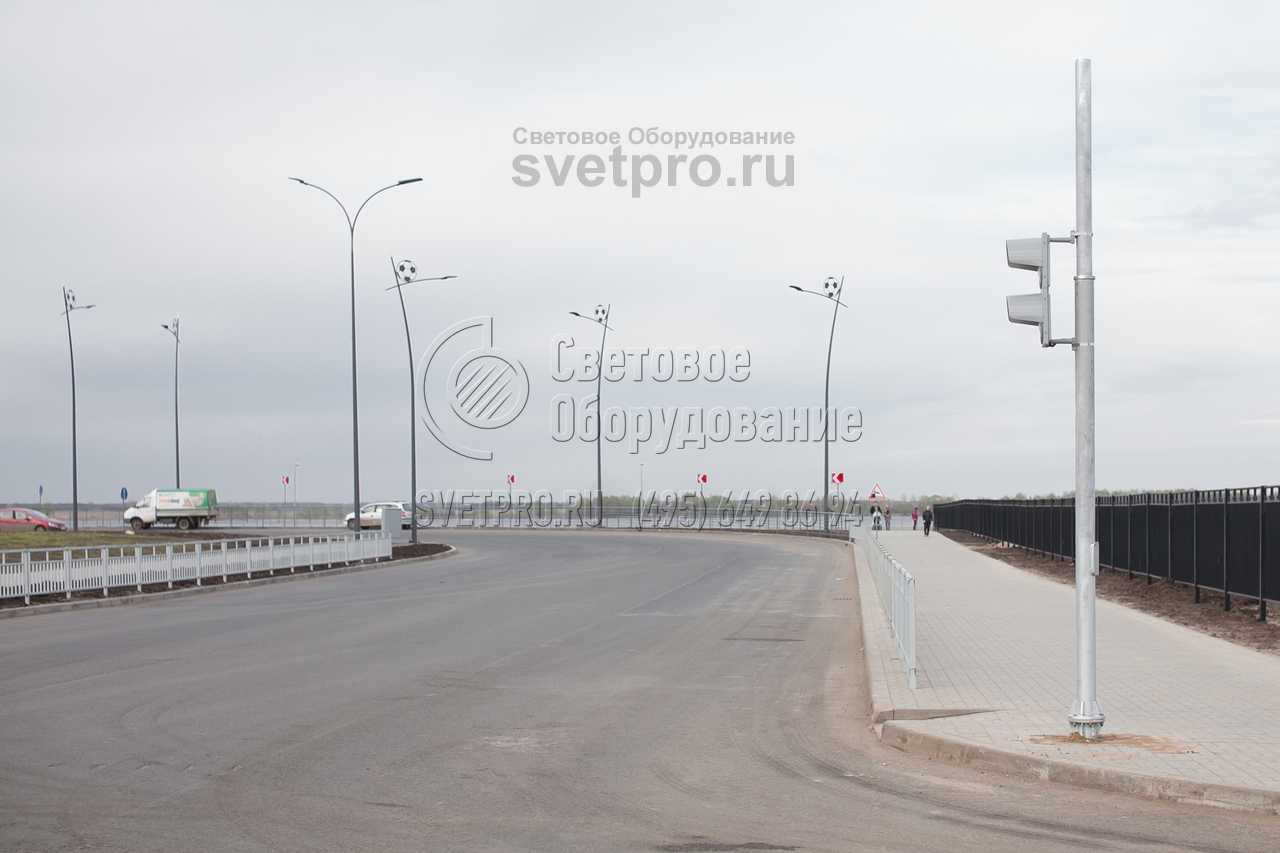

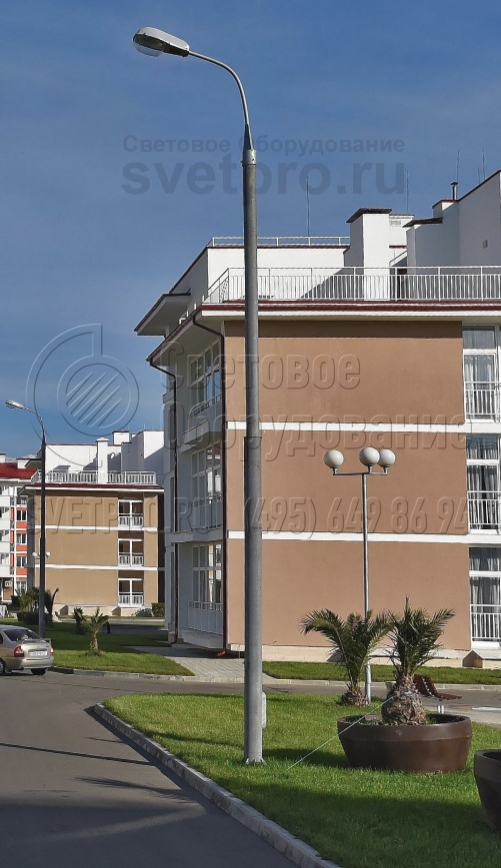

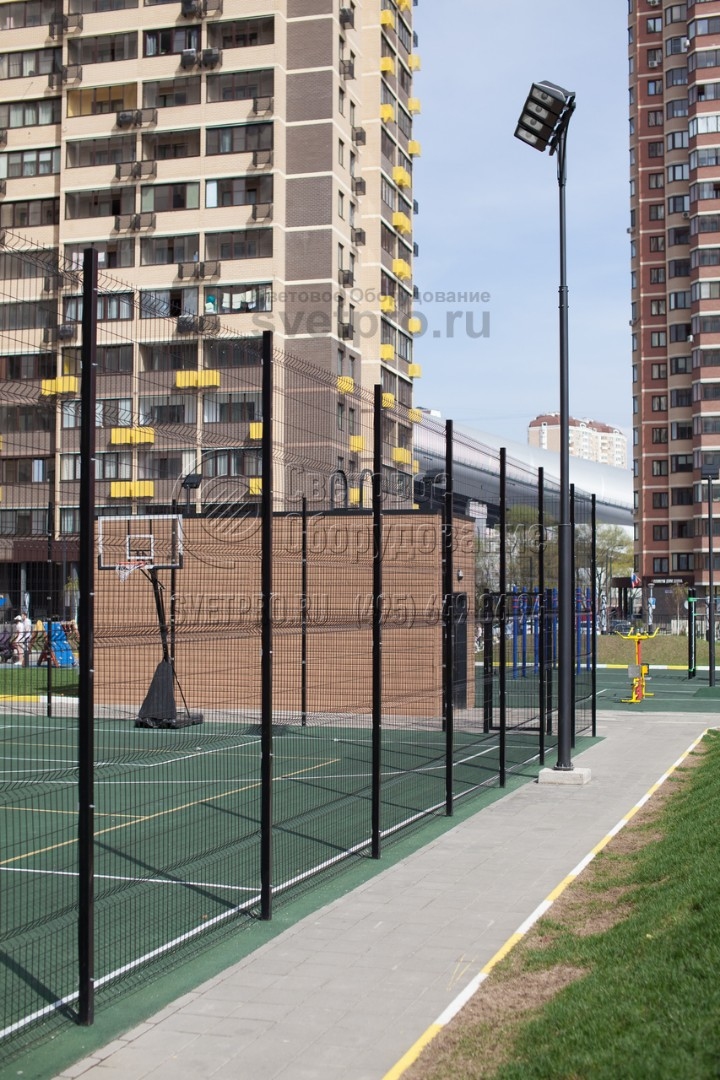

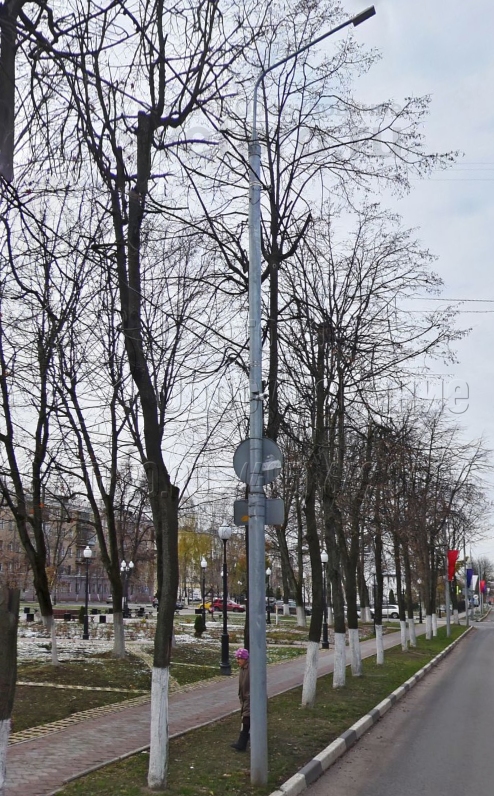

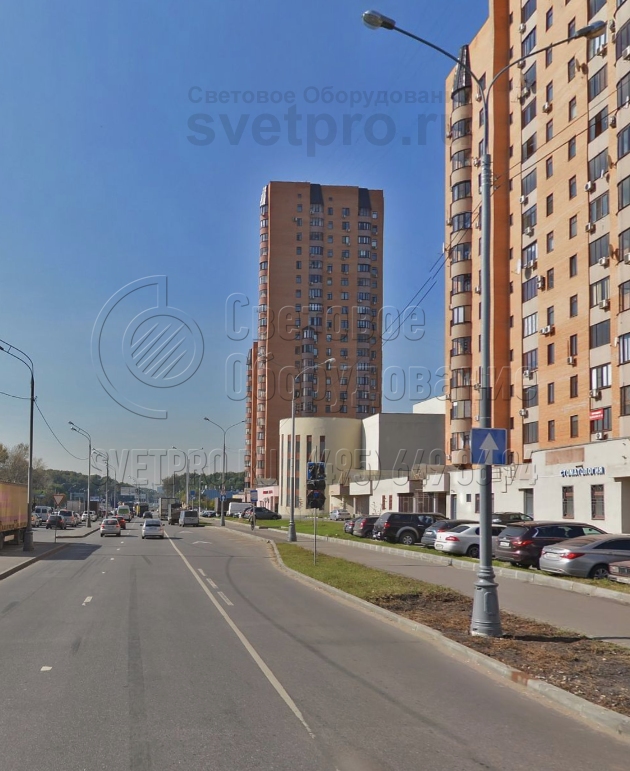

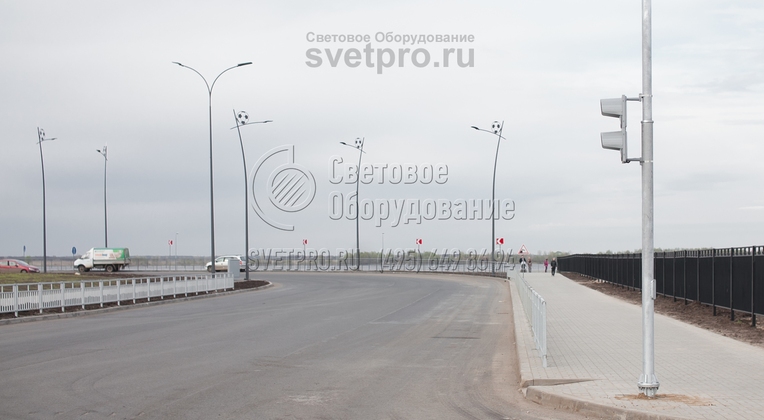

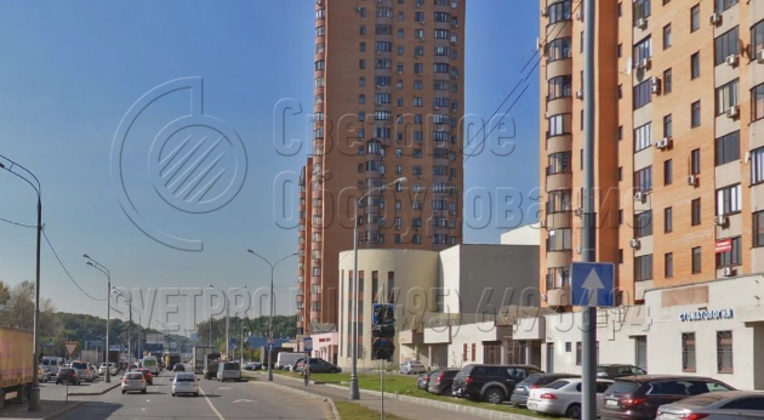

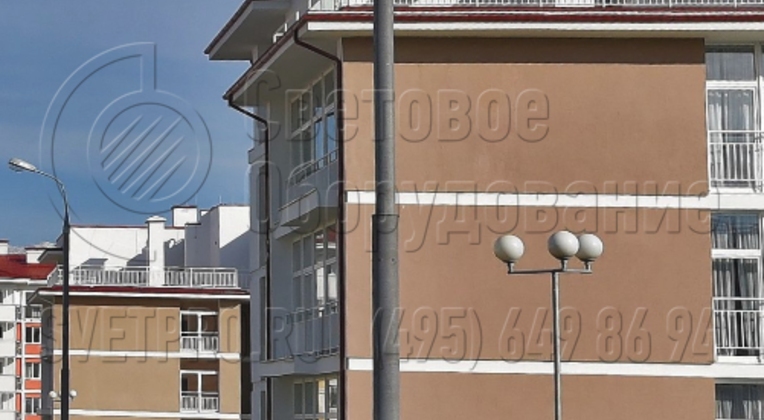

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|
НП-12 | НП-12,0/14,0-02-ц | 348 | Ф6, Ф7, Ф16 | 12000 | 2000 | 4000 | 4000 | - | 168 | 133 | 108 | - |
НП-15 | НП-15,0/17,0-02-ц | 615 | Ф6, Ф7, Ф8, Ф16 | 15000 | 2000 | 6000 | 5000 | - | 219 | 168 | 133 | - |
НП-18 | НП-18,0/20,5-02-ц | 660 | Ф6, Ф7, Ф16 | 18000 | 2500 | 6000 | 5000 | 4000 | 219 | 168 | 133 | 108 |
НП-21 | НП-21,0/23,5-02-ц | 961 | Ф6, Ф7, Ф8, Ф16 | 21000 | 2500 | 6000 | 5000 | 5000 | 273 | 219 | 168 | 133 |
H – высота надземной части опоры
h1 – высота подземной части опоры
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
Название | Обозначение опоры | Наименов-е закладного элемента фундамента | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | h2, мм | h3, мм | h4, мм | D1, мм | D2, мм | D3, мм | D4, мм | n, мм | А, мм | Б, мм |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
НФ-15 | НФ-15,0-02-ц | ЗФ-36/4/К400-3,0-б | 564 | Ф6, Ф7, Ф8, Ф16 | 15000 | 2500 | 6000 | 5000 | - | 219 | 168 | 133 | - | 4 | 500 | 400 |
НФ-18 | НФ-18,0-02-ц | ЗФ-24/8/Д310-2,5-б | 536 | Ф6, Ф7, Ф16 | 18000 | 2500 | 5500 | 4000 | 4500 | 219 | 168 | 133 | 108 | 8 | 400 | 310 |
НФ-21 | НФ-21,0-02-ц | ЗФ-24/8/Д350-2,5-б | 867 | Ф6, Ф7, Ф8, Ф16 | 21000 | 2500 | 6000 | 5000 | 5000 | 273 | 219 | 168 | 133 | 8 | 420 | 350 |
НФ-25 | НФ-25,0-02-ц | ЗФ-30/12/Д470-3,0-б | 1775 | Ф11, Ф18 | 25000 | 3000 | 9000 | 8000 | - | 325 | 273 | 219 | - | 12 | 580 | 470 |
НФ-30 | НФ-30,0-02-ц | ЗФ-30/12/Д540-3,0-б | 2037 | Ф11, Ф18 | 30000 | 3000 | 9000 | 10000 | - | 325 | 273 | 219 | - | 12 | 640 | 540 |
H – высота опоры
h1 – высота закладного элемента фундамента
h2, h3, h4 – вылеты труб
D1, D2, D3, D4 – диаметры труб
d – номинальный диаметр резьбы крепежных изделий
n – количество отверстий во фланце под крепежные изделия
А – габаритный размер фланца
Б – межосевое расстояние крепежных деталей во фланце
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Цилиндрические разборные опоры НП и НФ представляют собой несиловое прямостоечное и фланцевое осветительное оборудование, предназначенное для установки на городских транспортных магистралях, на площадях, во дворах, на территории спортивных сооружений, аэропортов, парков. Возможность разбора основы облегчает ее транспортировку и установку в местах с плохой проходимостью крупного транспорта.
Конструкция разборных опор НП и НФ
Конструкция такого осветительного оборудования состоит из стальных разборных труб. Металл, из которого они изготовлены, ориентирован на климатические условия региона эксплуатации. Вся поверхность опор защищена от вредного воздействия внешней среды специальным защитным покрытием, созданным по методу горячего цинкования. Это позволяет продлить срок службы конструкций до тридцати лет. При необходимости опоры дополнительно можно обработать лакокрасочными изделиями.
На конструкциях предусмотрены кронштейны для укрепления различных осветительных приборов и небольших рекламных щитов. Фланцевые опоры устанавливаются на железобетонный фундамент, а прямостоечные конструкции встраиваются в предварительно сделанный котлован, который потом заливается бетоном. Параметры оснований зависят от веса опоры вместе с осветительными приборами, от вида грунта и от характера климата местности.
НАЗНАЧЕНИЕ
На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых.
Установка опор

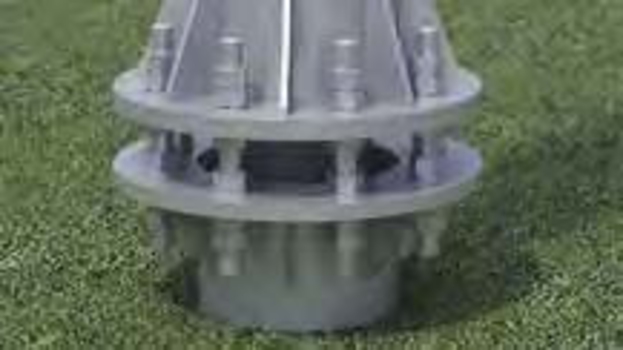

Установка опор НП осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер D1. Опоры серии НФ устанавливаются на железобетонные фундаменты, имеющие в своем составе закладной элемент. Закладные элементы необходимо заказывать отдельно (рекомендуемый указан в таблице). Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.
Установка оборудования

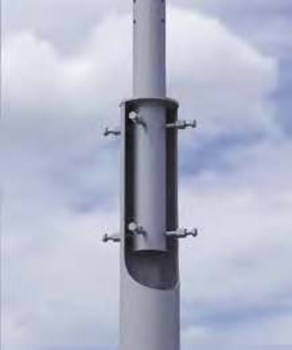

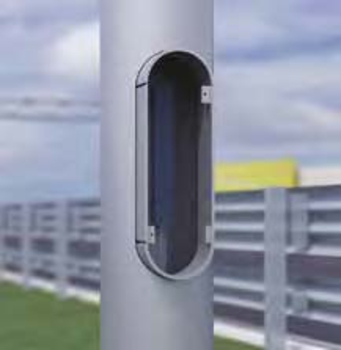

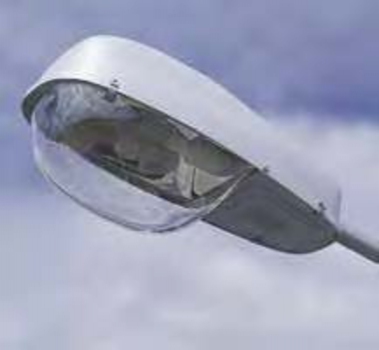

На опору допускается устанавливать кронштейны со светильниками. Для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для данного типа опор используется подземный подвод питающих кабелей через окна закладного элемента (тип НФ) или в подземной части опоры (тип НП). Для разделки кабелей предусмотрены ревизионные лючки с планками для установки комплектующих и точка заземления (болт М10).
Преимущества
- В качестве материала используется высококачественный трубный прокат по ГОСТ 10704–81 ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.

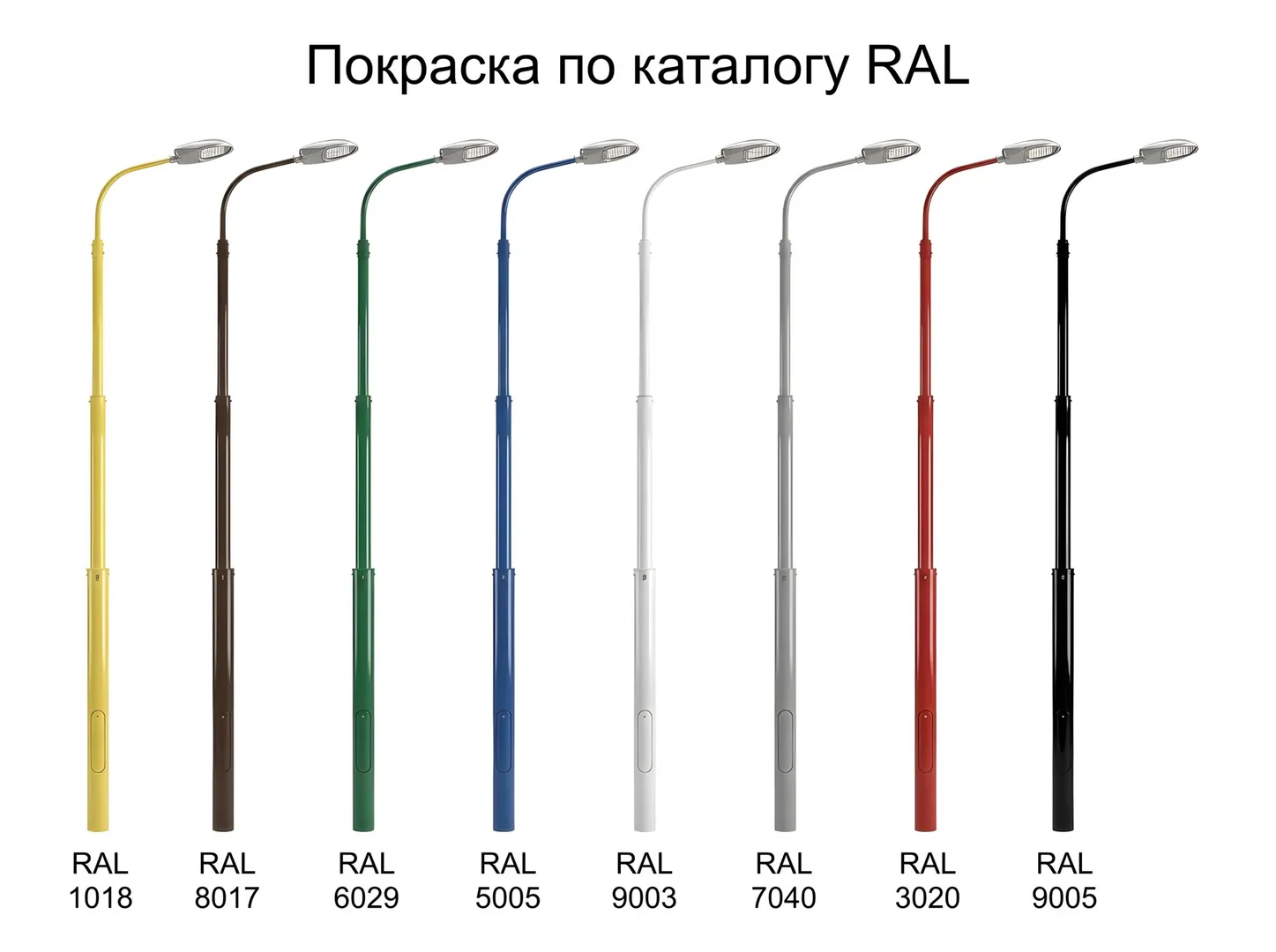

- Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.
