НПГ-4 Опора несиловая прямостоечная граненая высота 4 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НПГ-4 |
Установка: | в подготовленный котлован. |
Материал: | Листовой металлопрокат |
Нижний диаметр: | 120 мм |
Верхний диаметр: | 60 мм |
Вес: | 36,0 кг |
Высота: | 4 м |
Форма опоры: | Граненая |
Подвод кабеля: | Низ |
как выбрать опору?

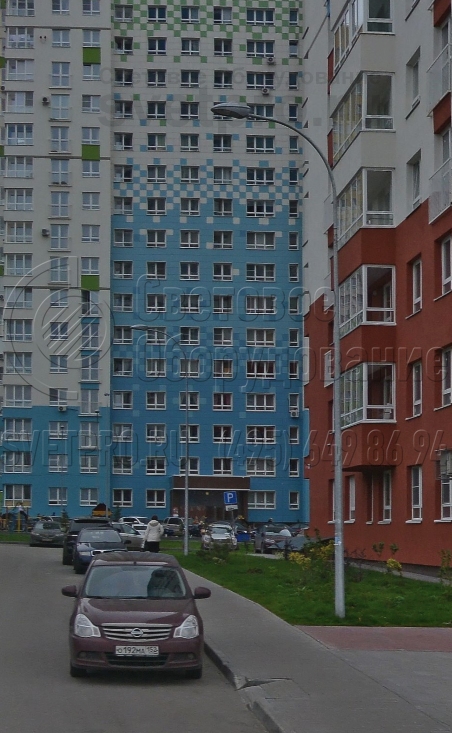

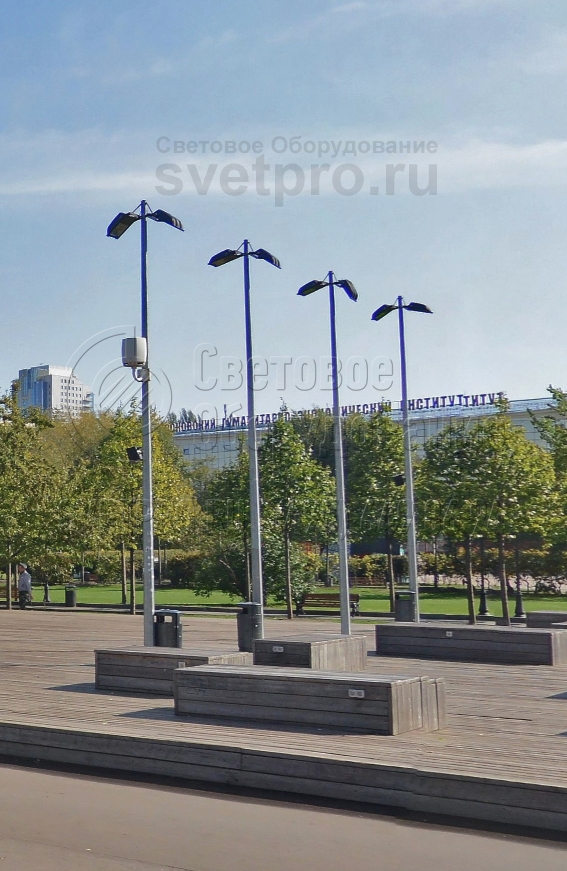

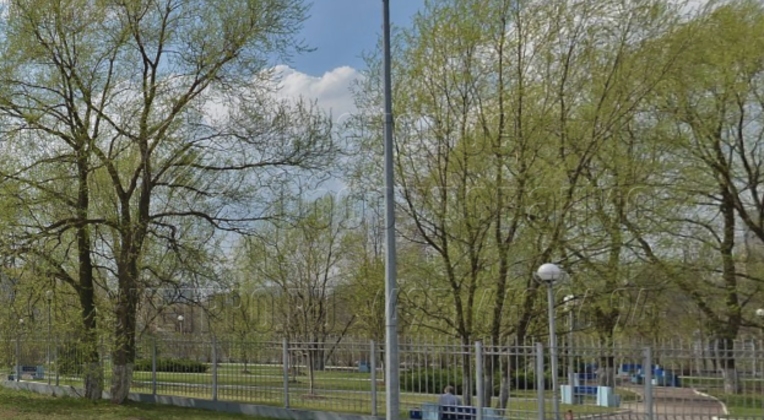

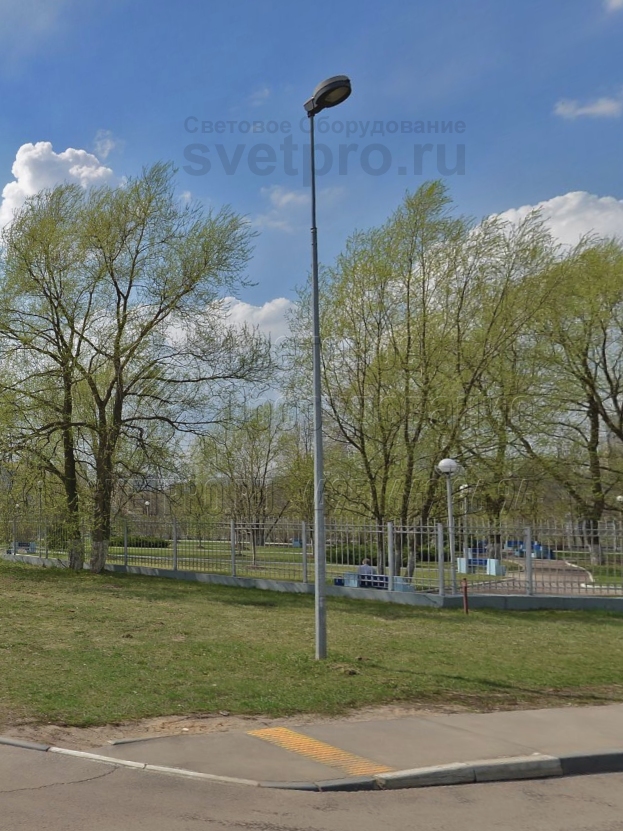

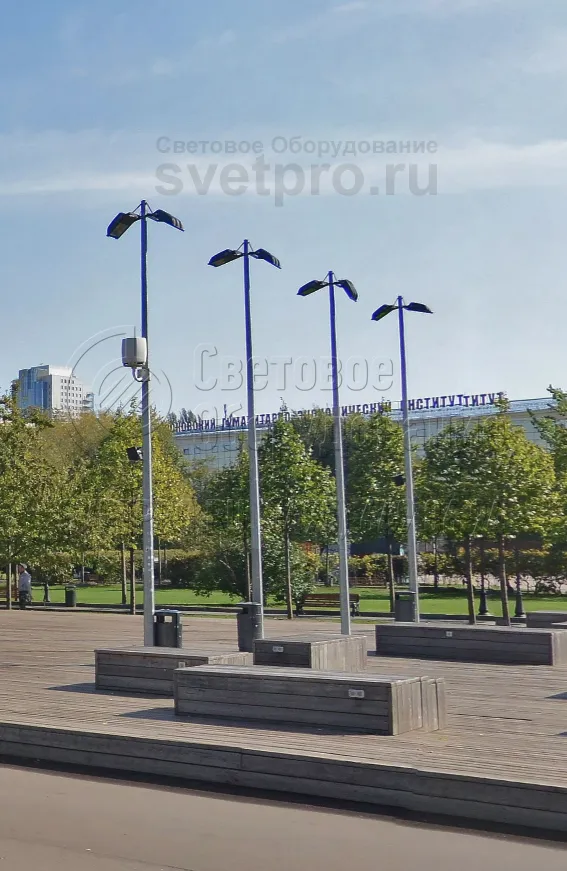

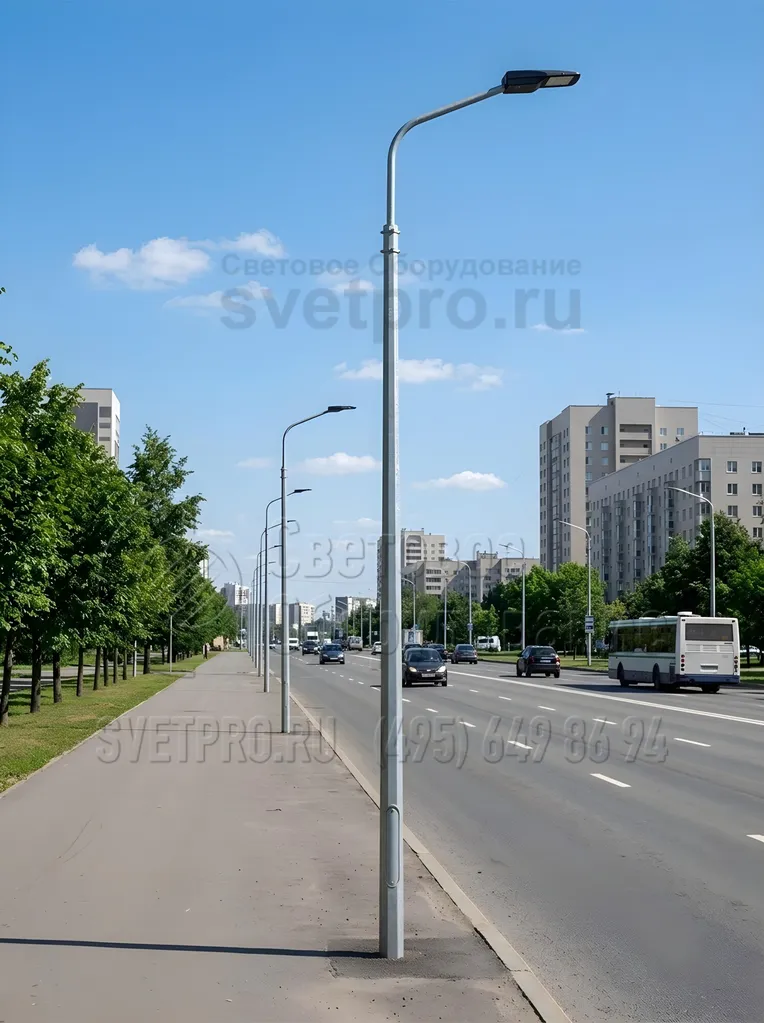

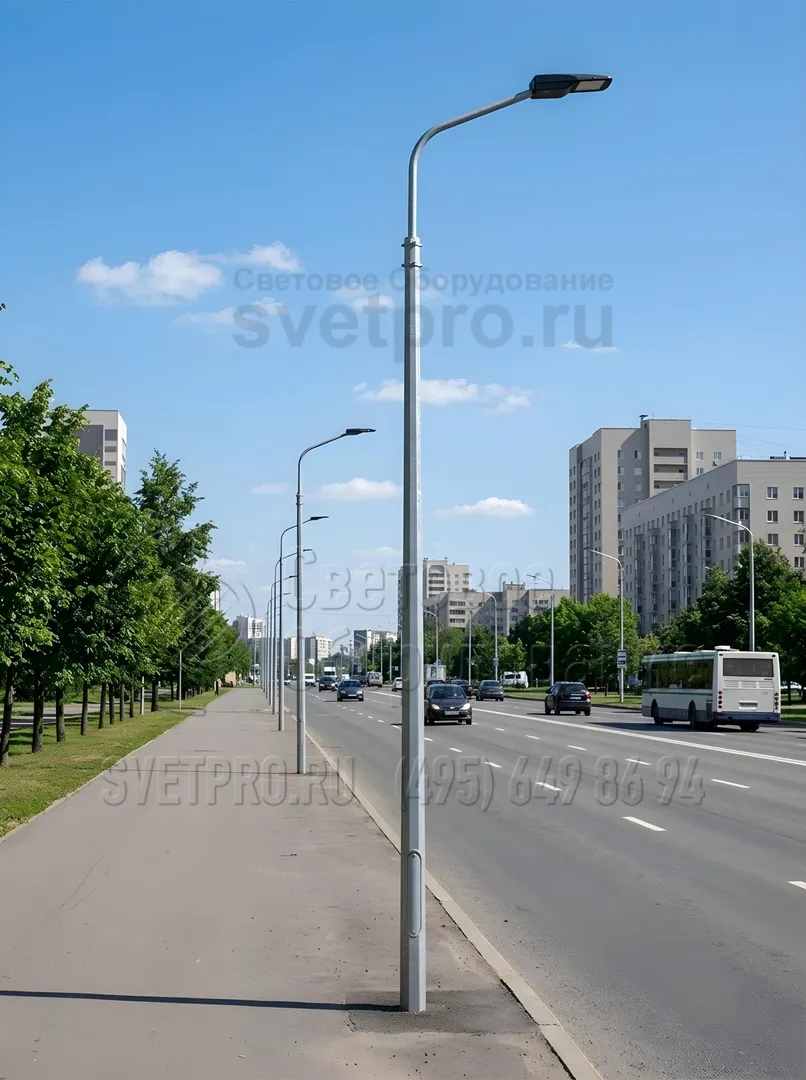

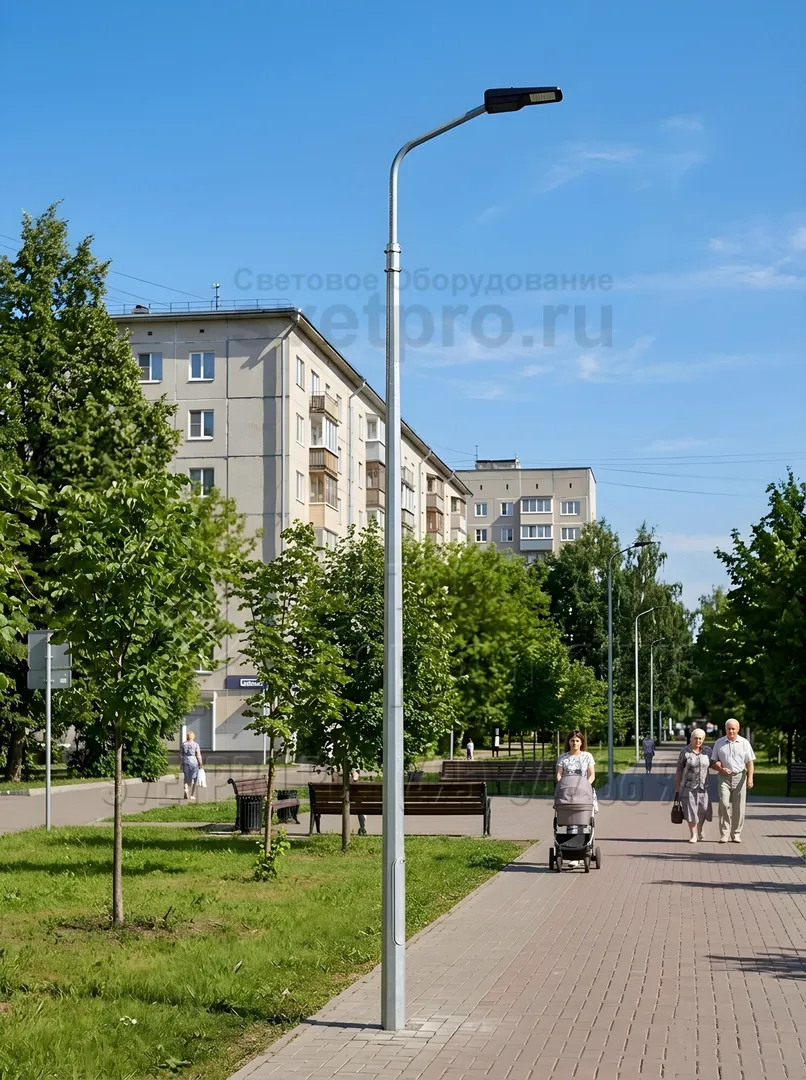

Фото с объектов
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование опоры | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм | В, мм | Г, мм |
---|---|---|---|---|---|---|---|---|
НПГ-4,0/5,0-02-ц | 36,0 | Ф1 | 4000 | 1000 | 120 | 60 | 450 | 70 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
В – высота лючка
Г – ширина лючка
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Несиловые опоры НПГ-4 представляют собой граненые прямостоечные конструкции высотой 4 м, основное назначение которых – создание достаточной освещенности на небольших открытых участках и объектах: скверах, детских площадках, входных группах в служебные и общественные здания.

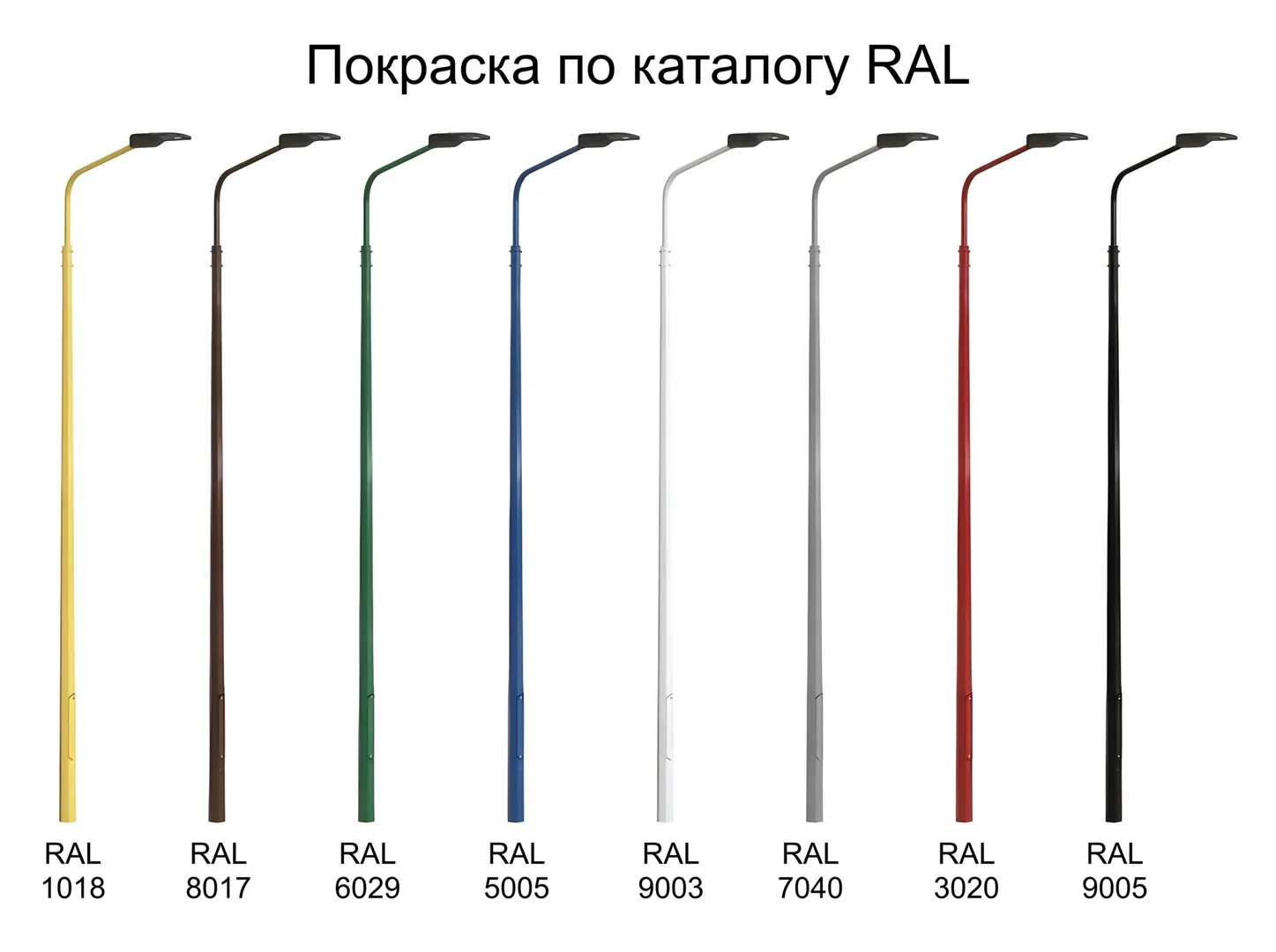

Для изготовления столбов применяются стальные листы, сгибаемые специальными станками в восьмигранные опоры. Такая конструкция обеспечивает необходимую прочность и устойчивость. Перед отправкой на пресс металл подвергается горячему цинкованию, защищающему конструкцию от ржавчины в течение всего срока эксплуатации. Дополнительно изделие может покрываться краской с выбором оттенков по каталогу RAL. В верхней части столба предусмотрено размещение кронштейнов для фиксации прожекторов и светильников. Подвод питающего провода к светотехнике осуществляется внутри столба.
Монтируются опоры непосредственно в грунт – подземная часть столба вкапывается в подготовленный котлован, который после выравнивания опоры заливается бетоном.
