НПК Опора несиловая прямостоечная круглоконическая
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | НПК |
Установка: | В подготовленный котлован. |
Материал: | Листовой металлопрокат |
Нижний диаметр: | 141-204 мм |
Верхний диаметр: | 66-75 мм |
Вес: | 68,5-159,0 кг |
Высота: | 5-10 м |
Форма опоры: | Круглоконическая |
Подвод кабеля: | Низ |
как выбрать опору?

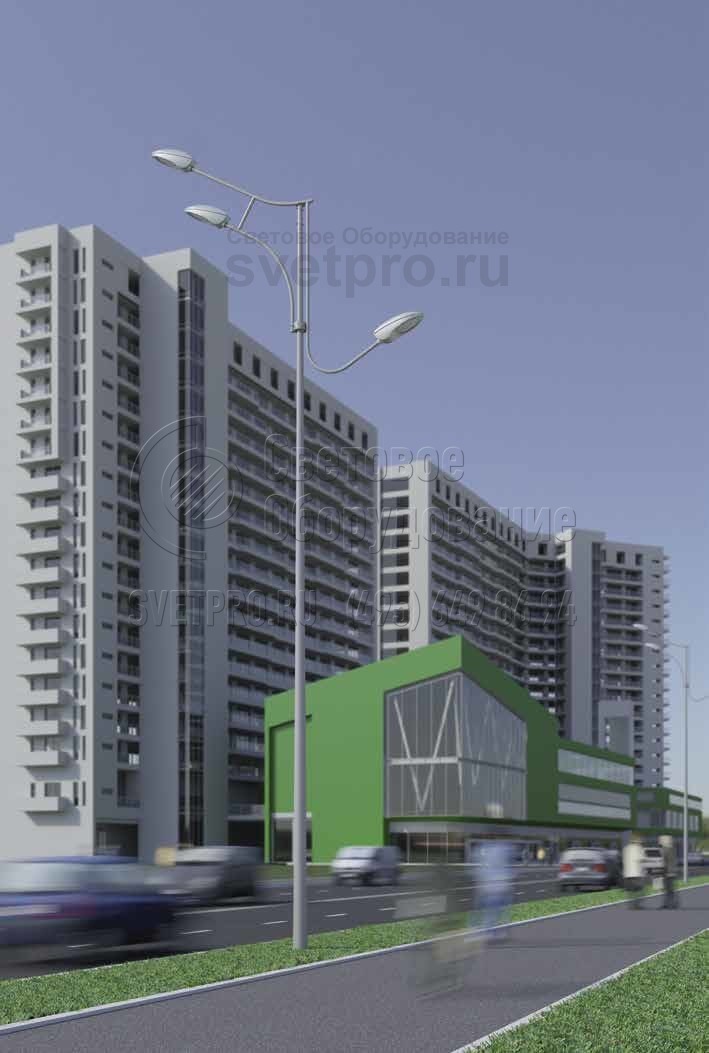

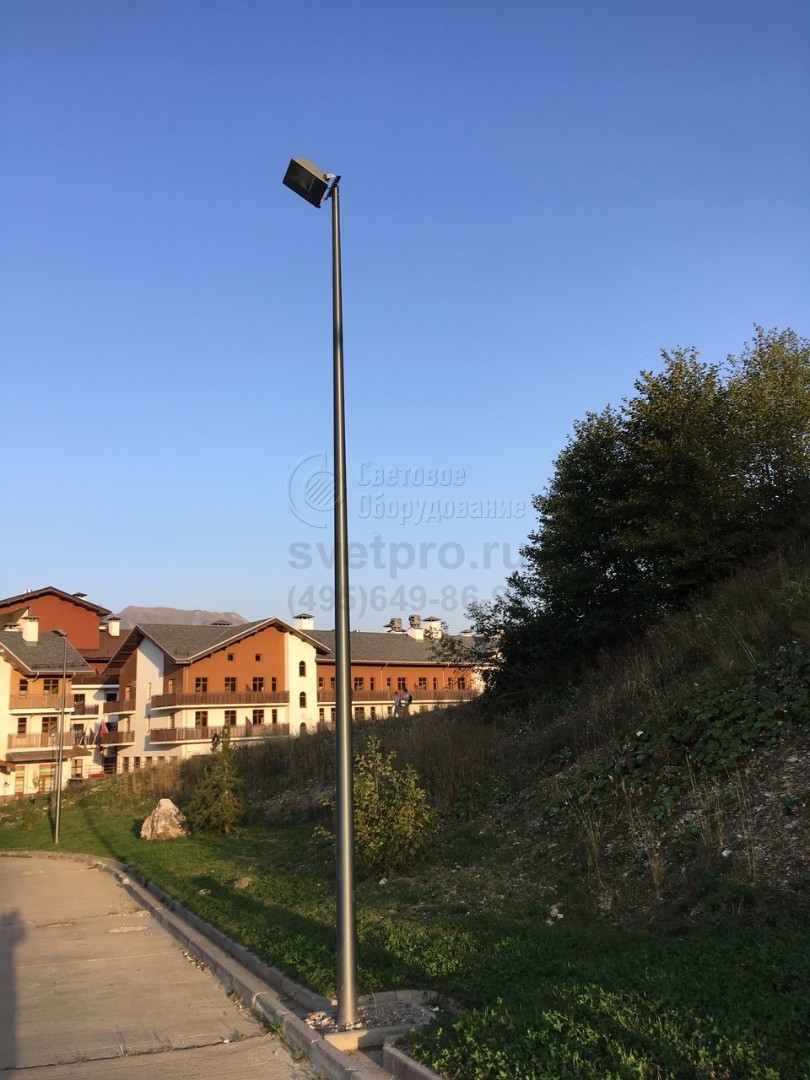

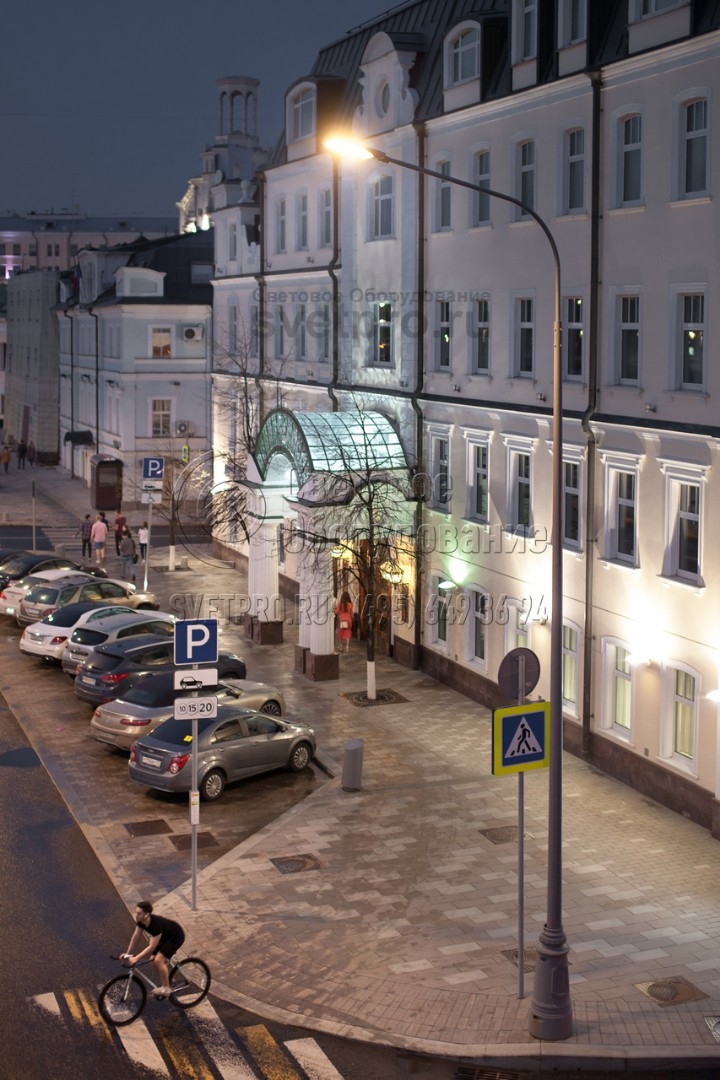

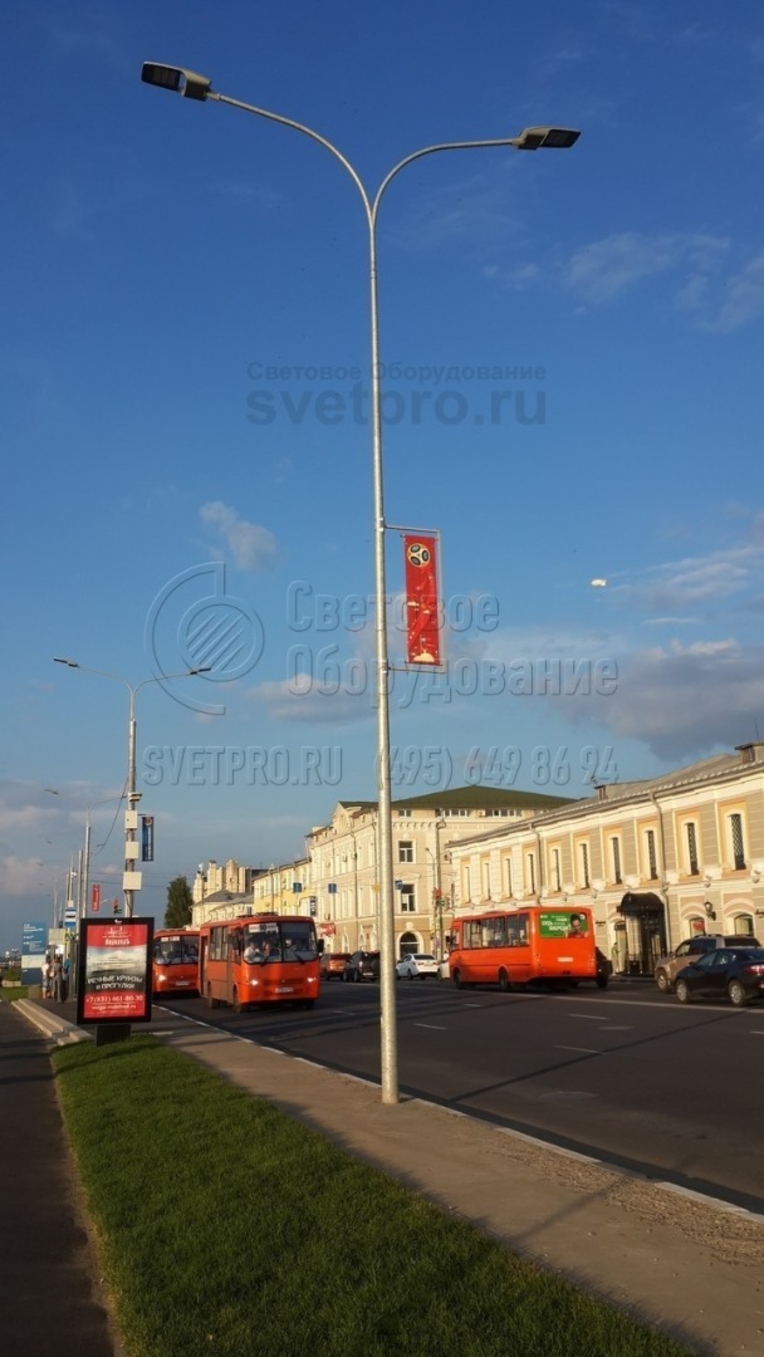

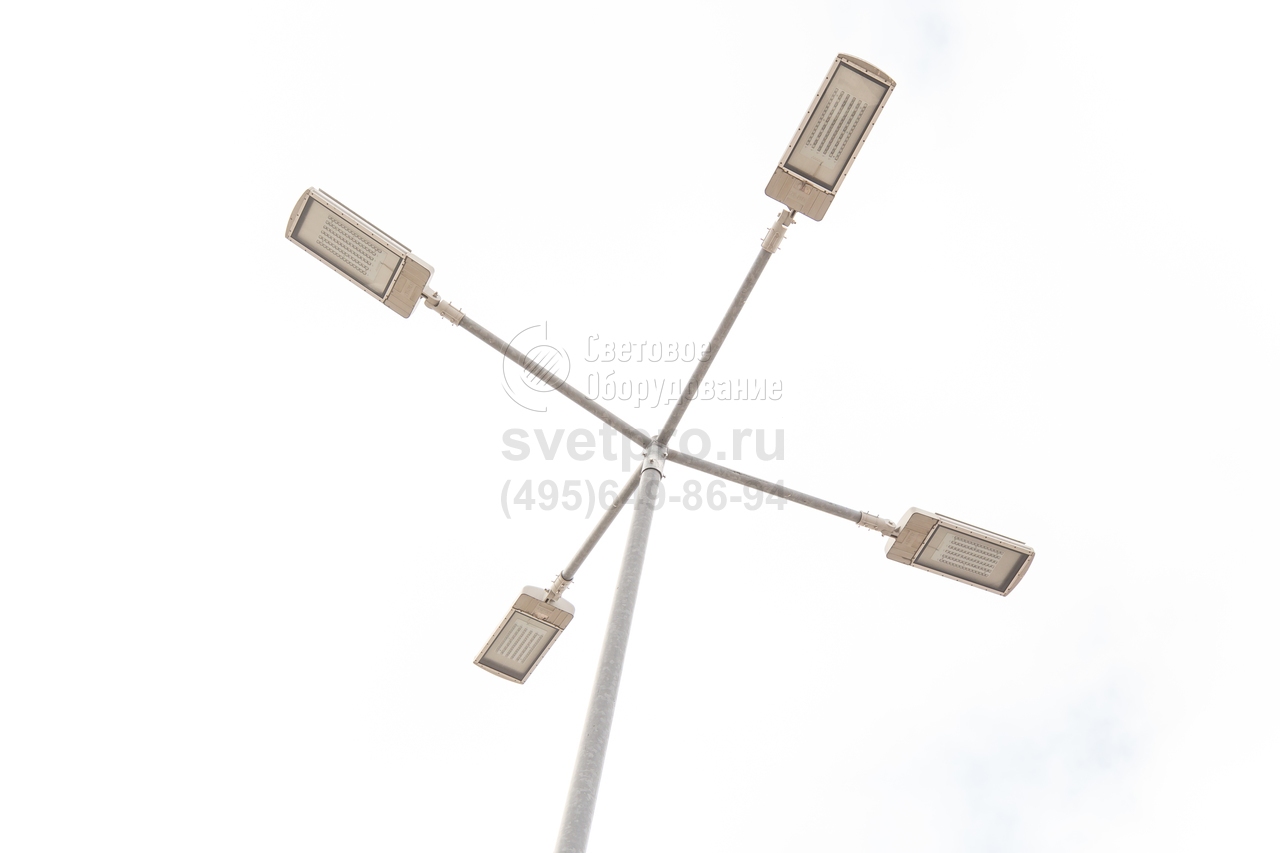

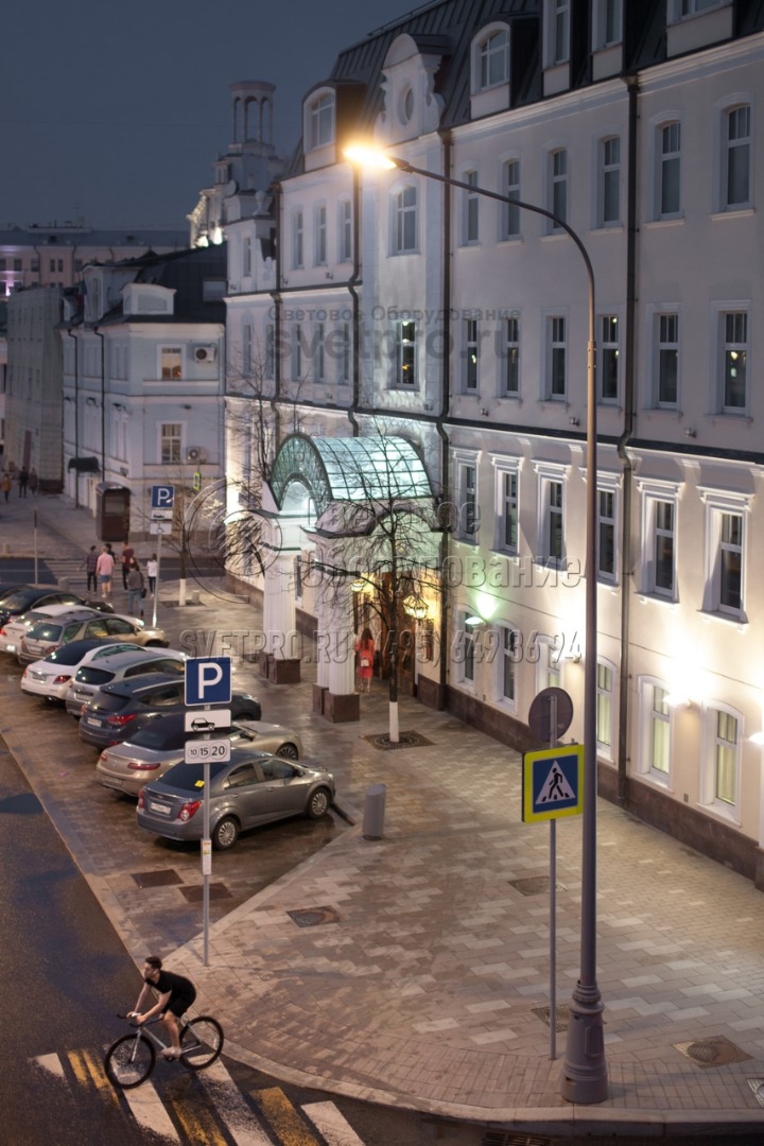

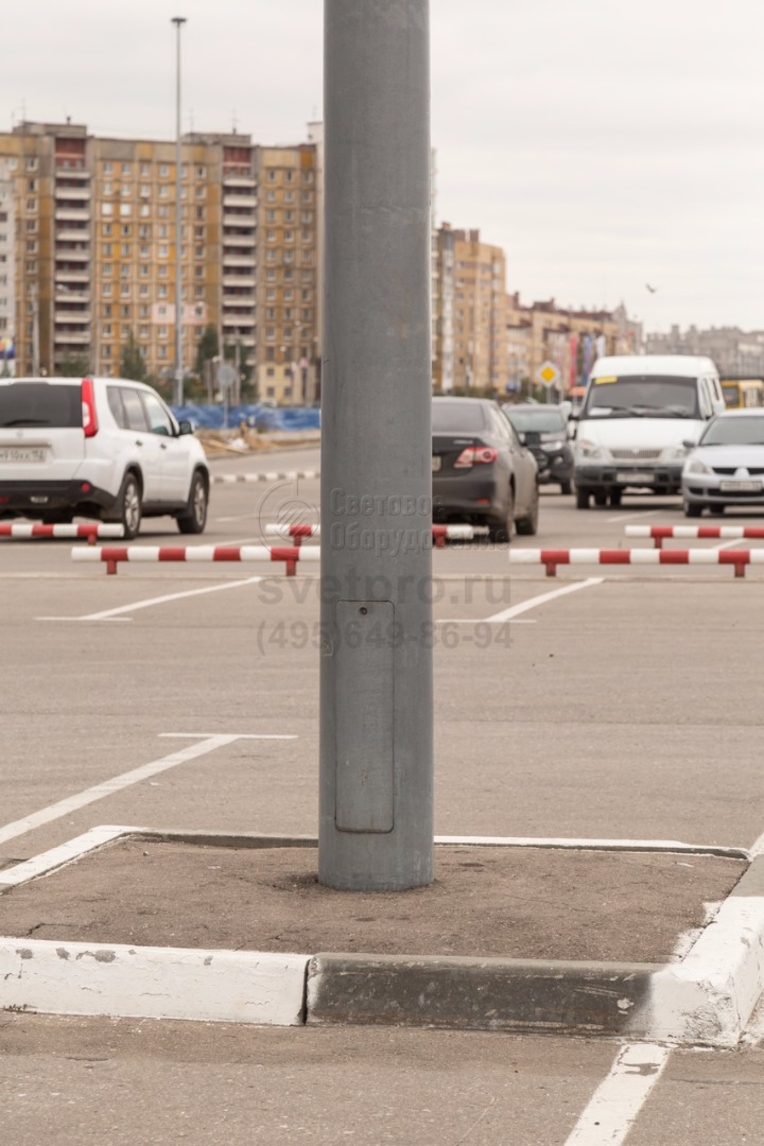

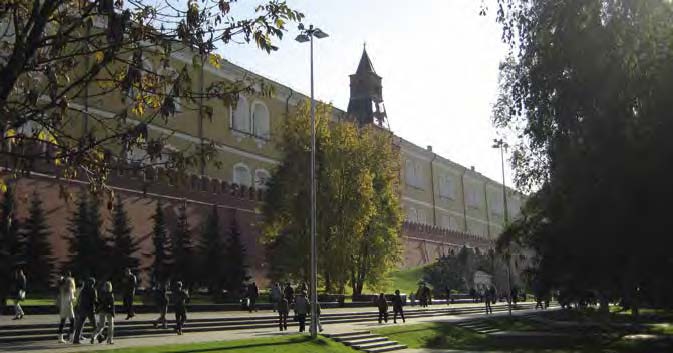

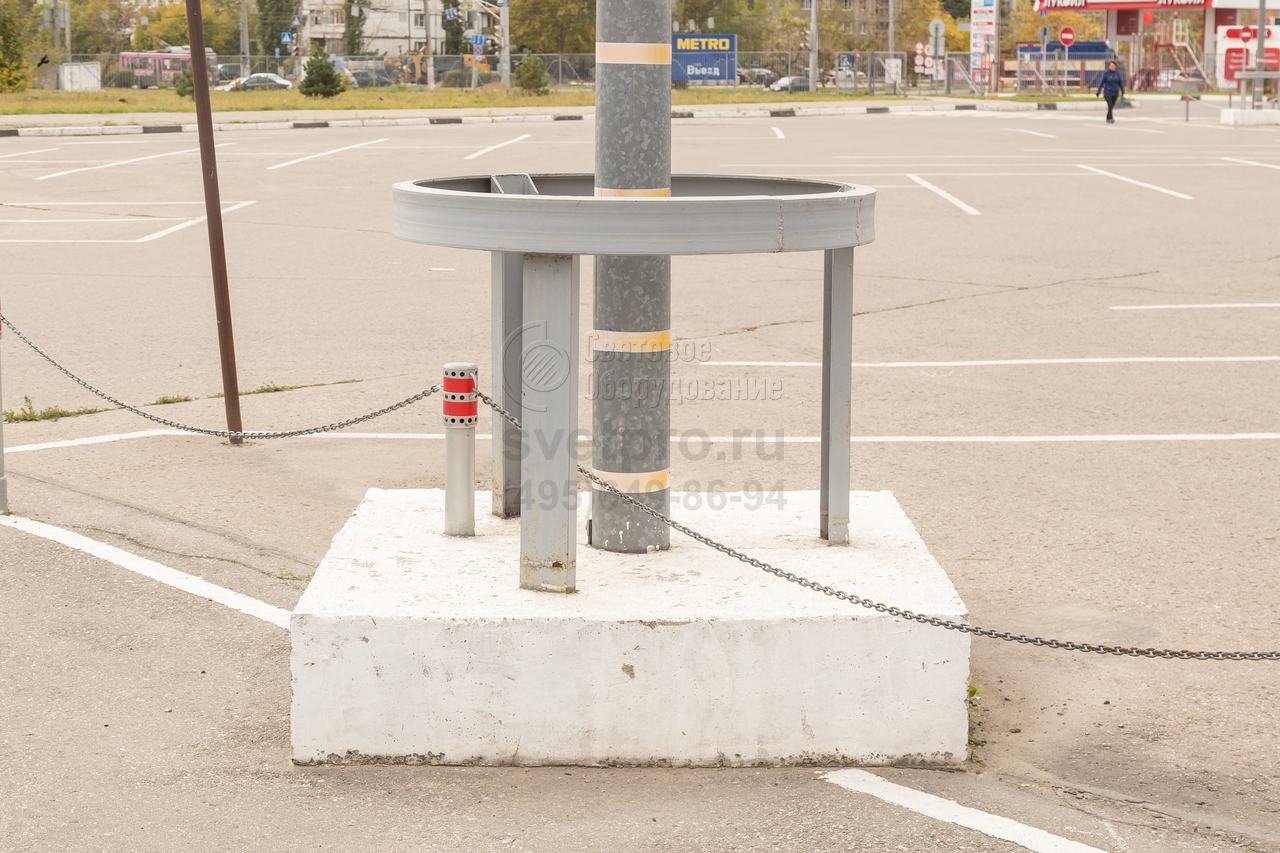

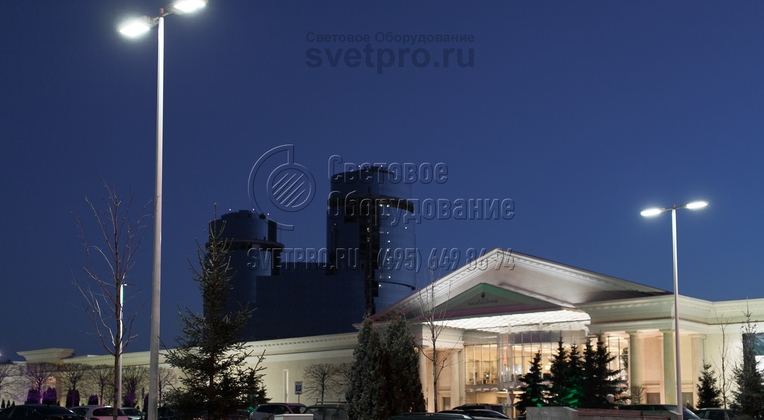

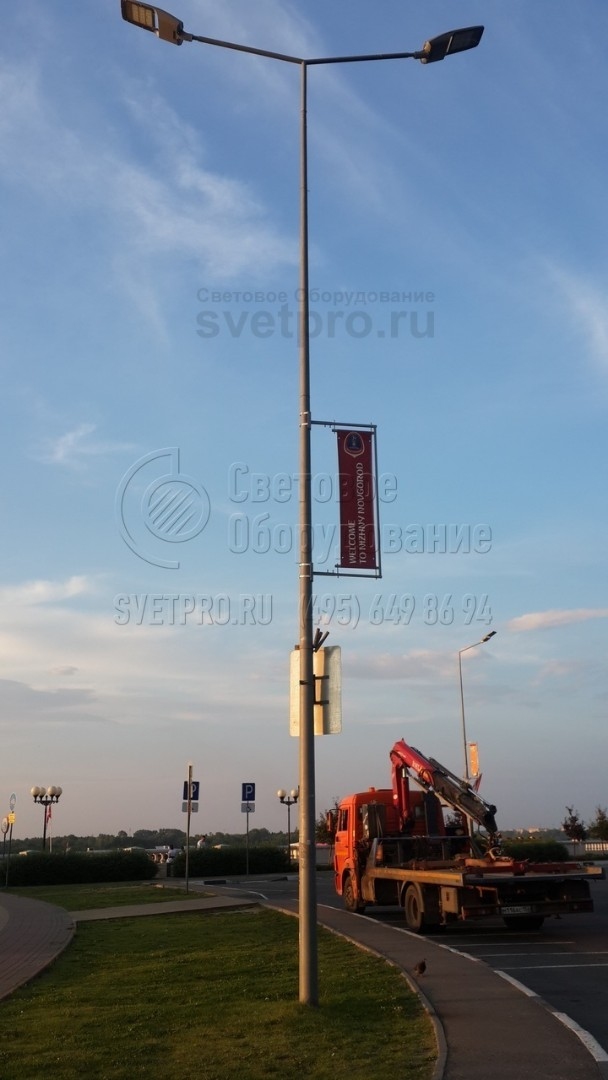

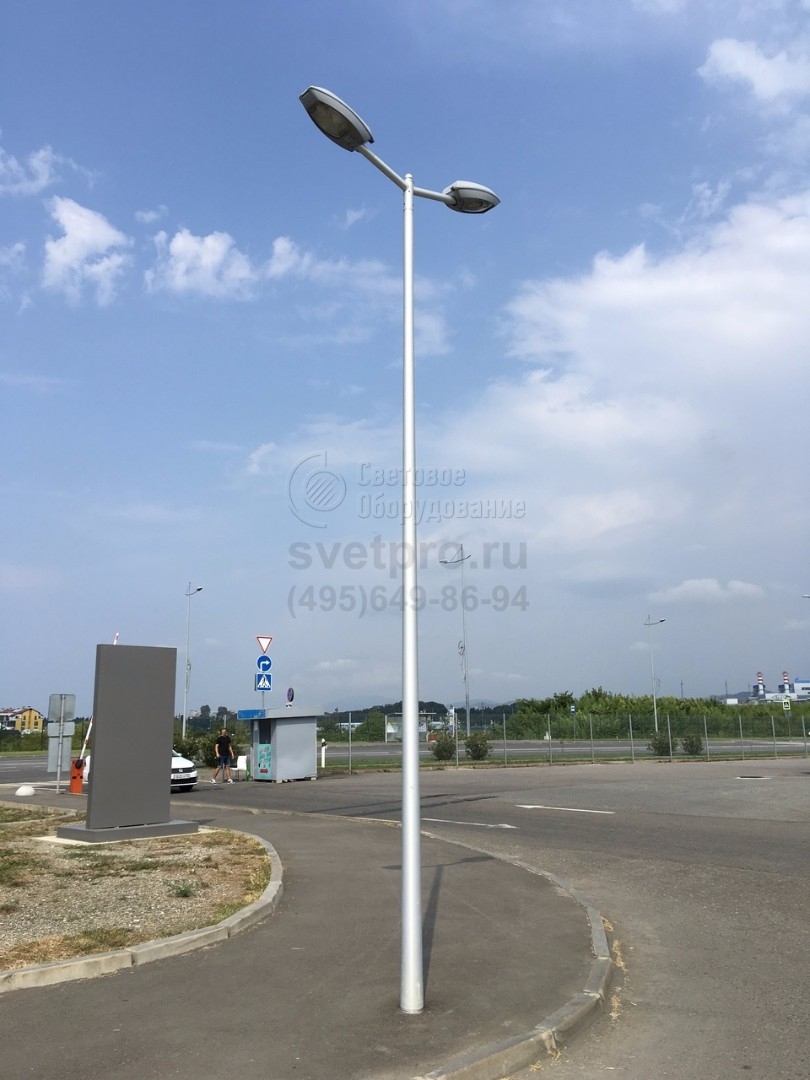

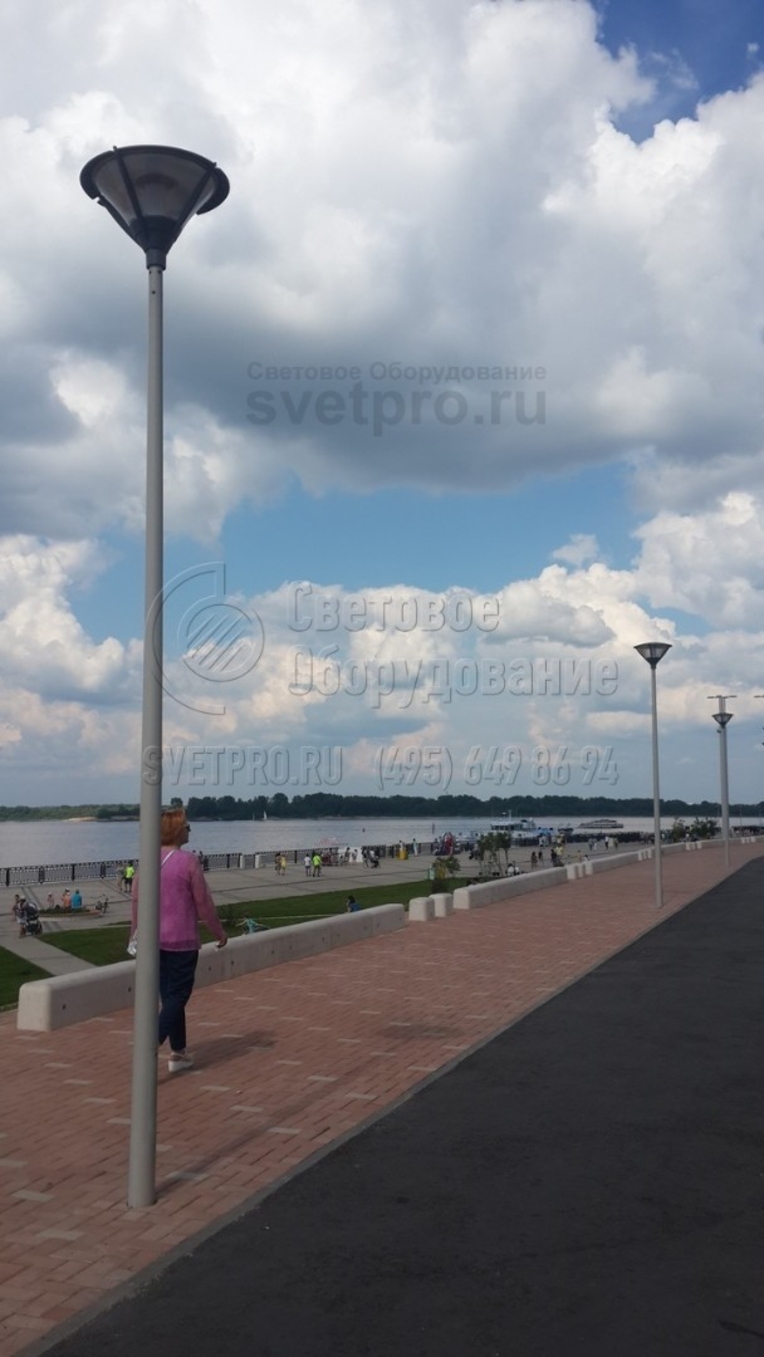

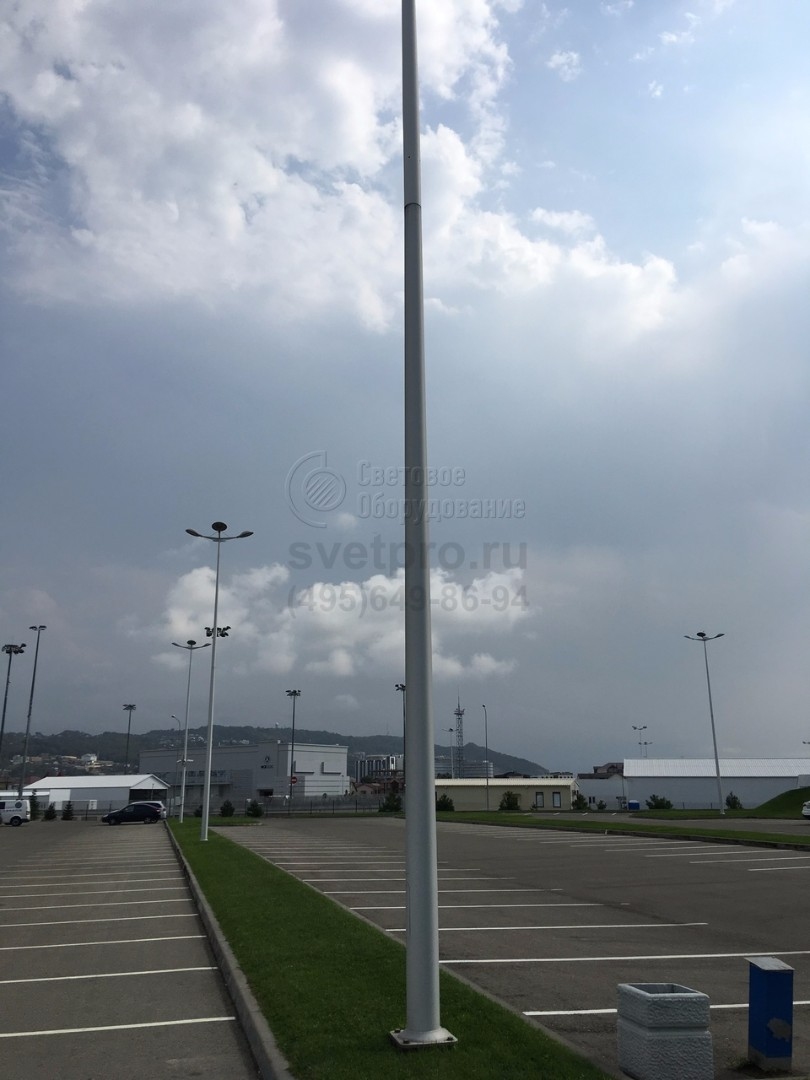

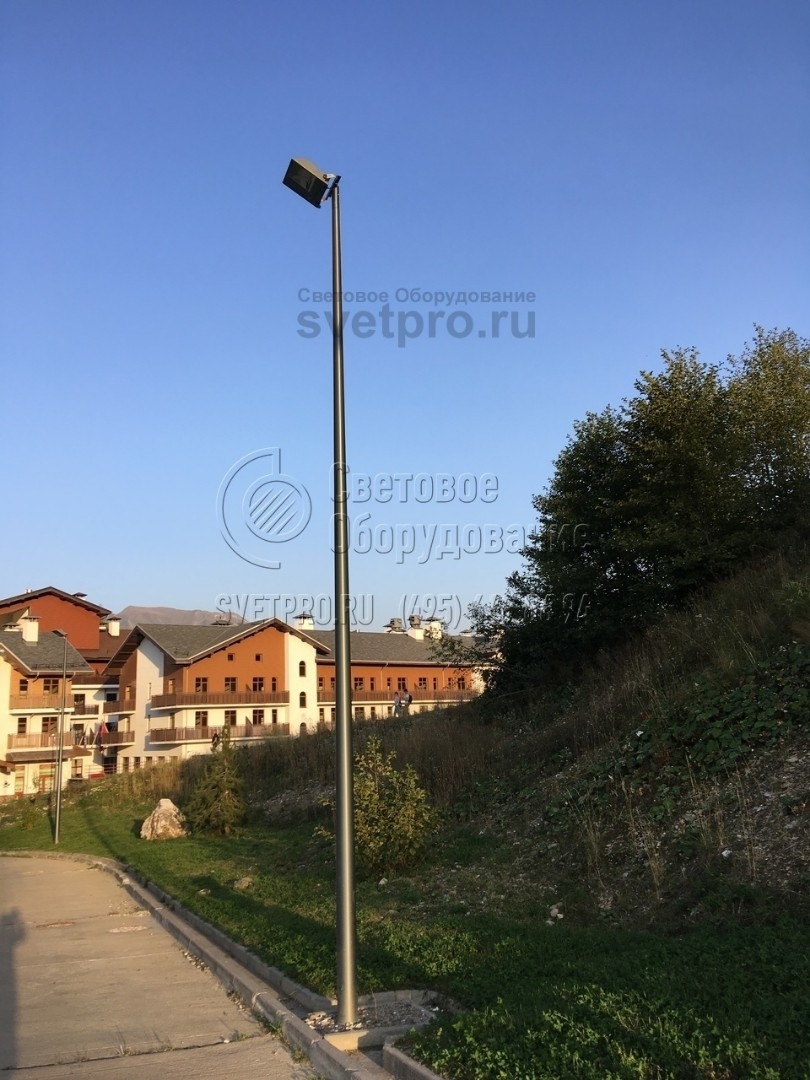

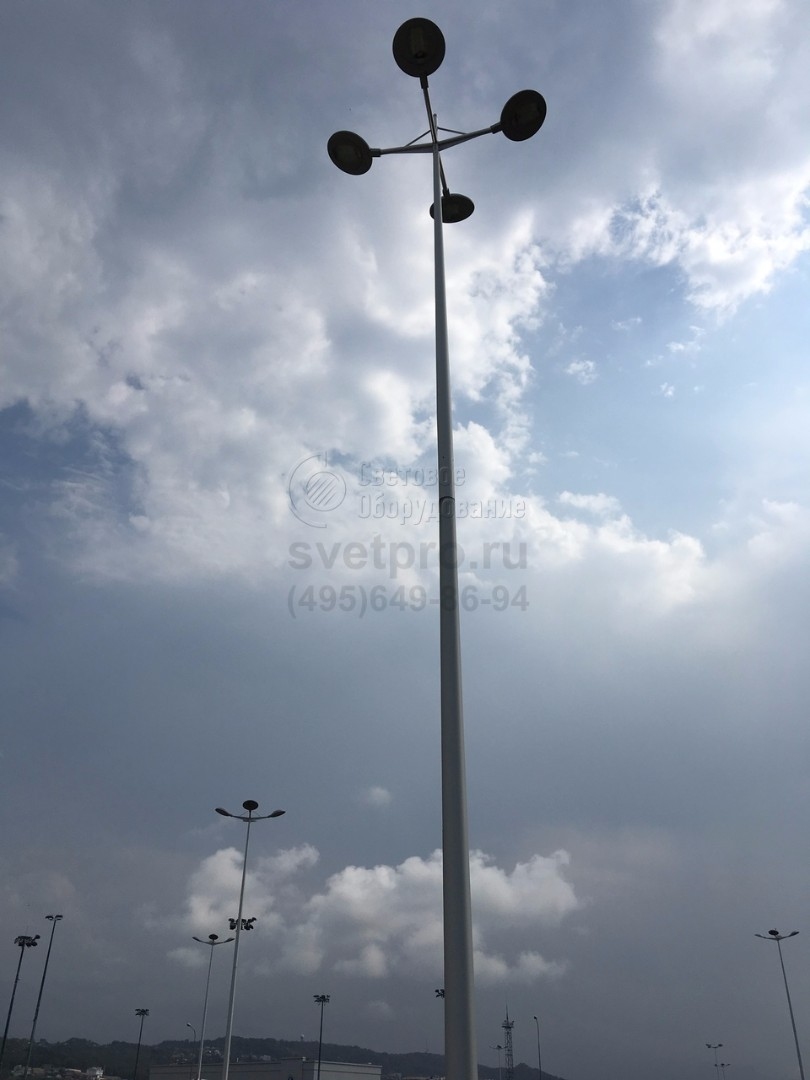

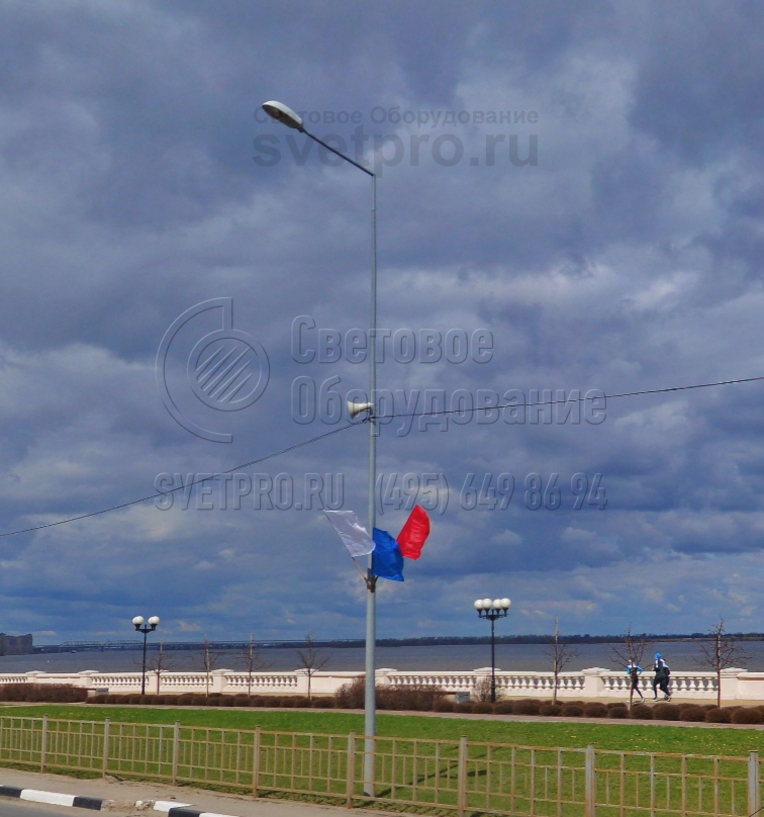

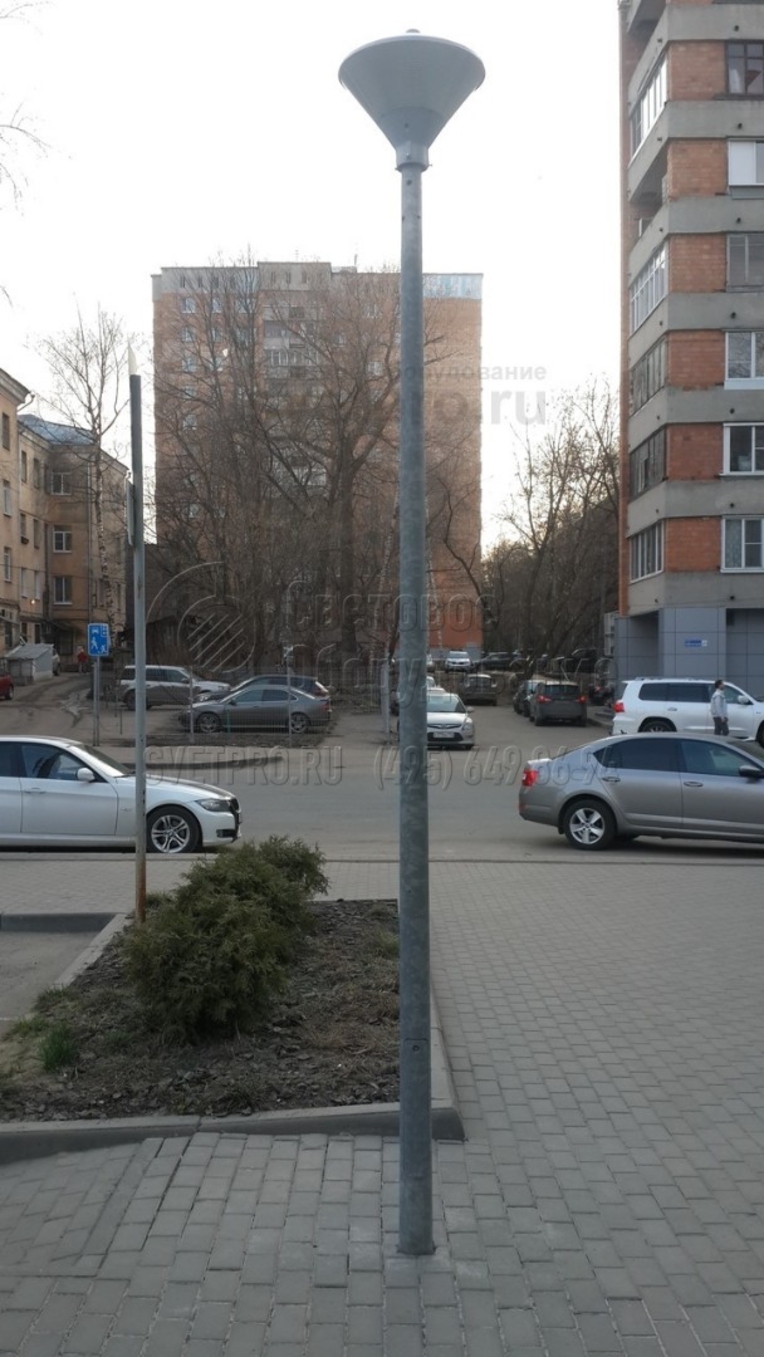

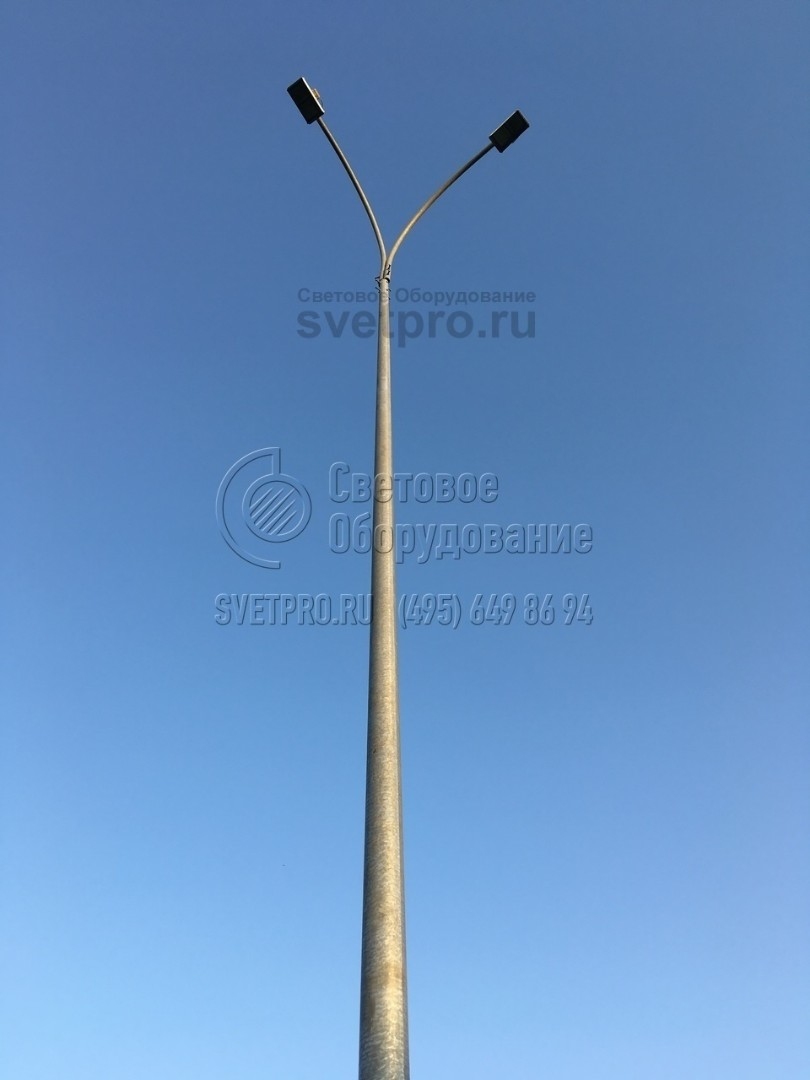

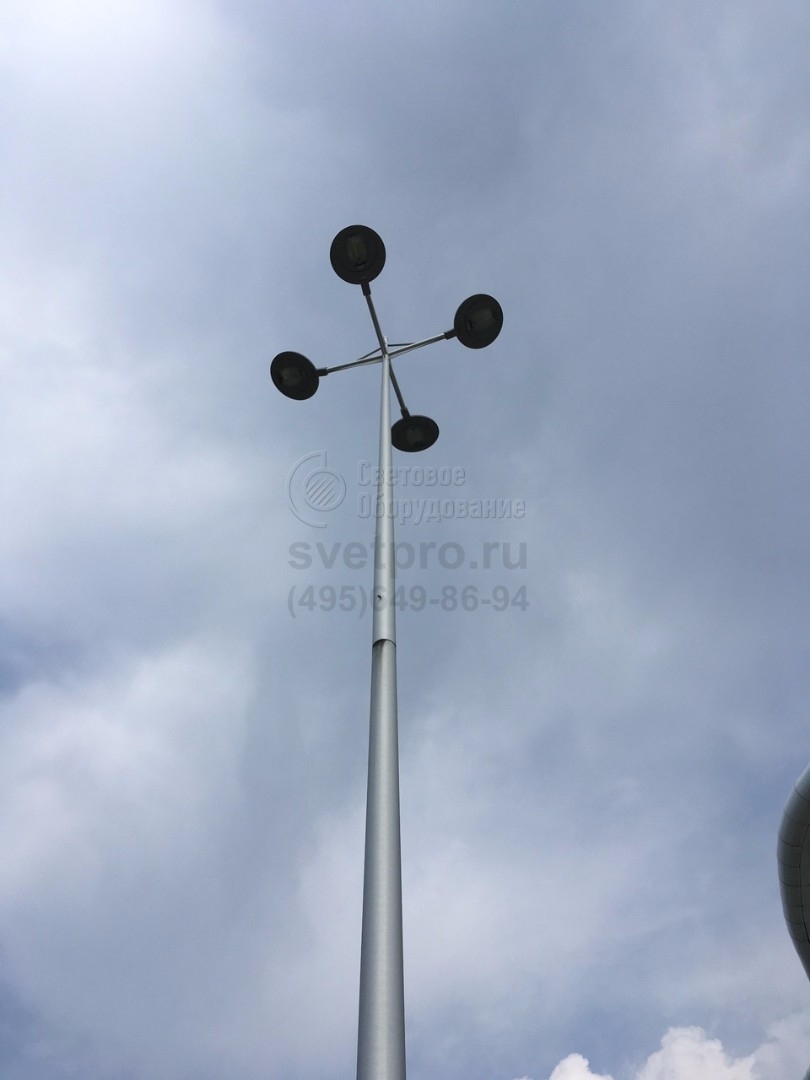

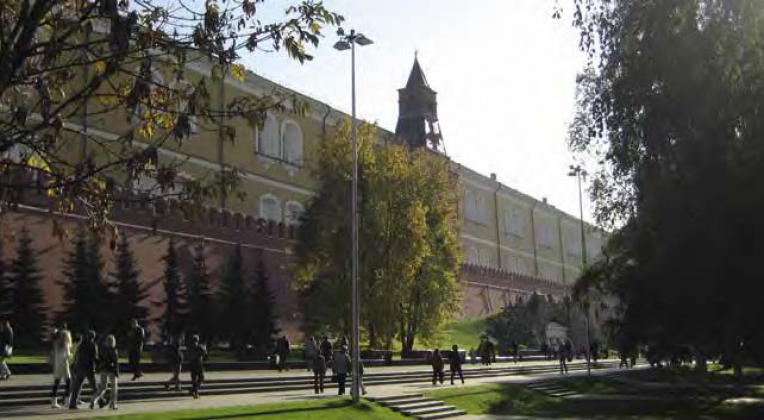

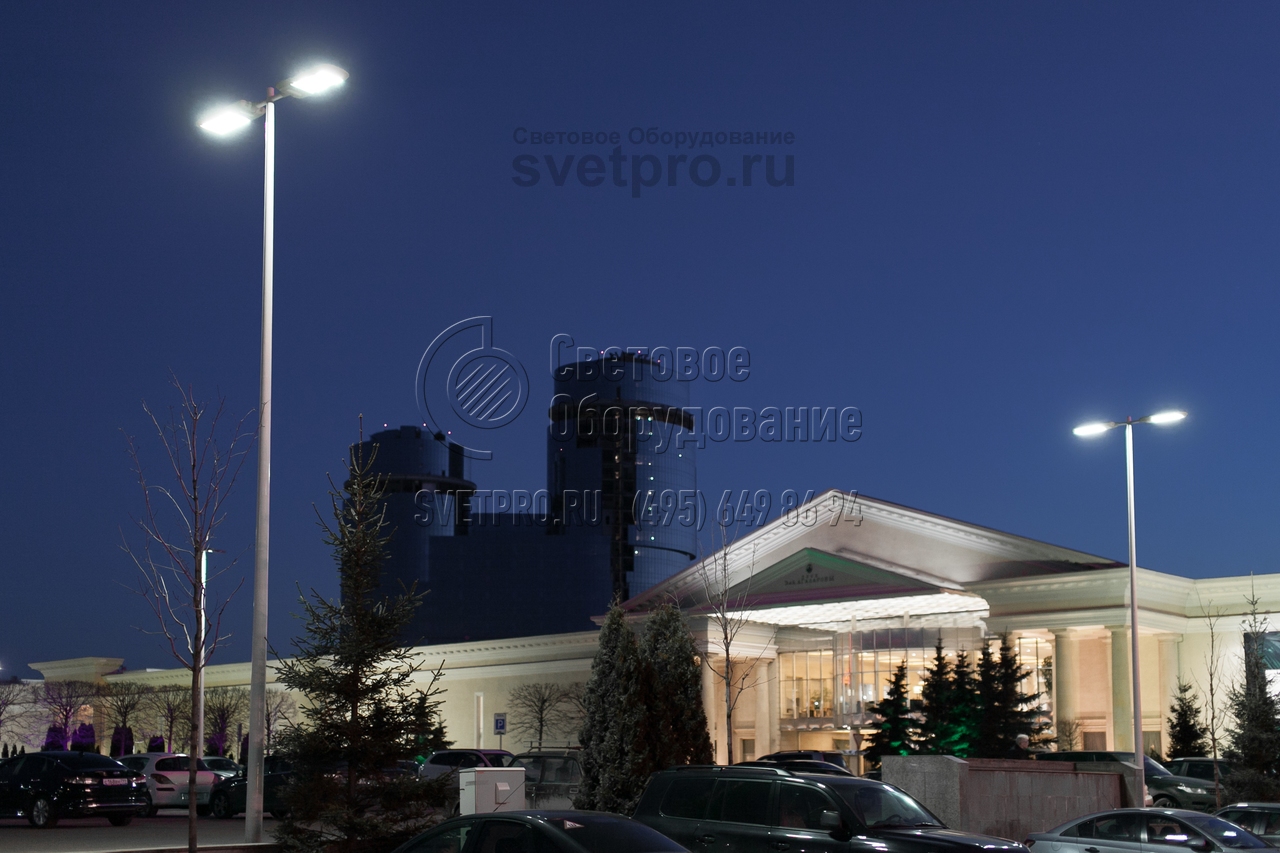

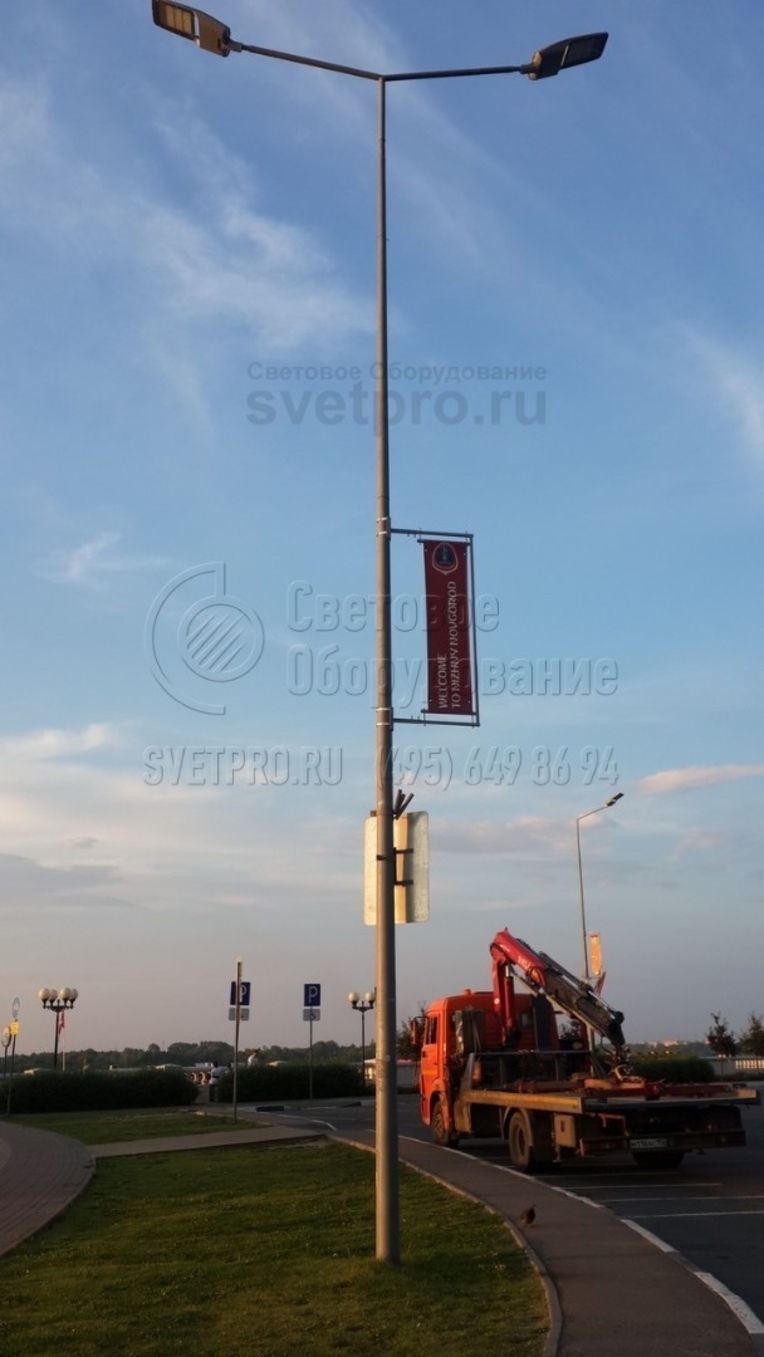

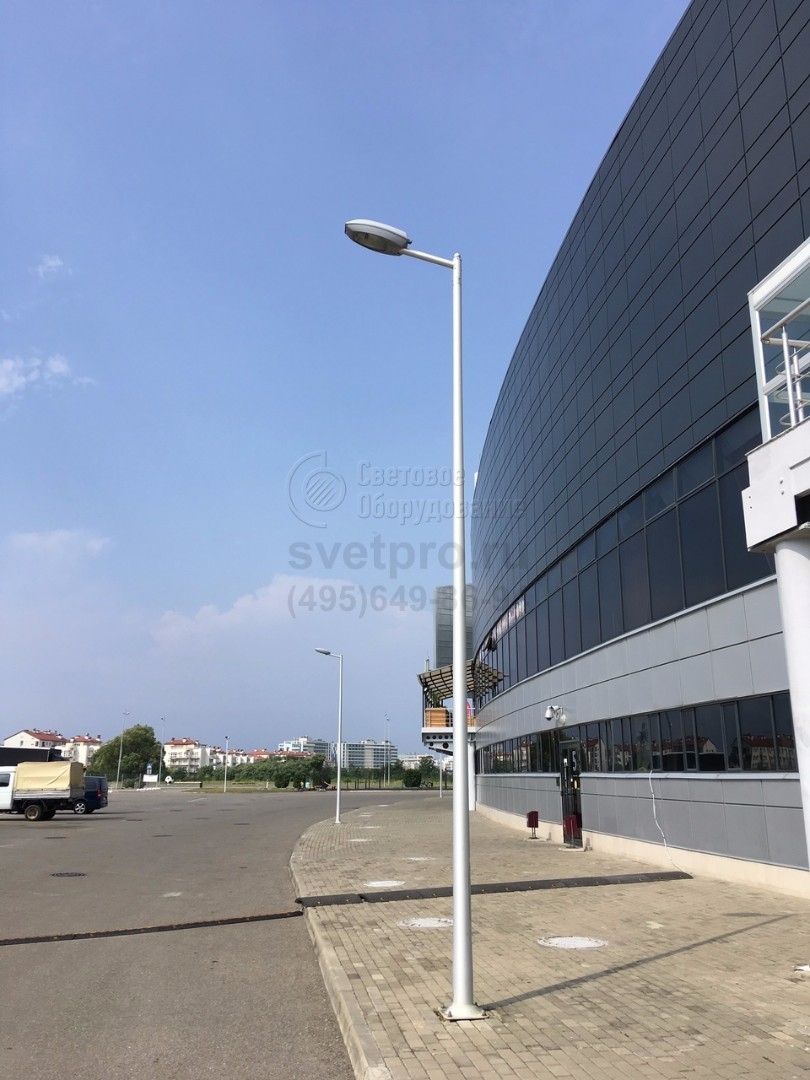

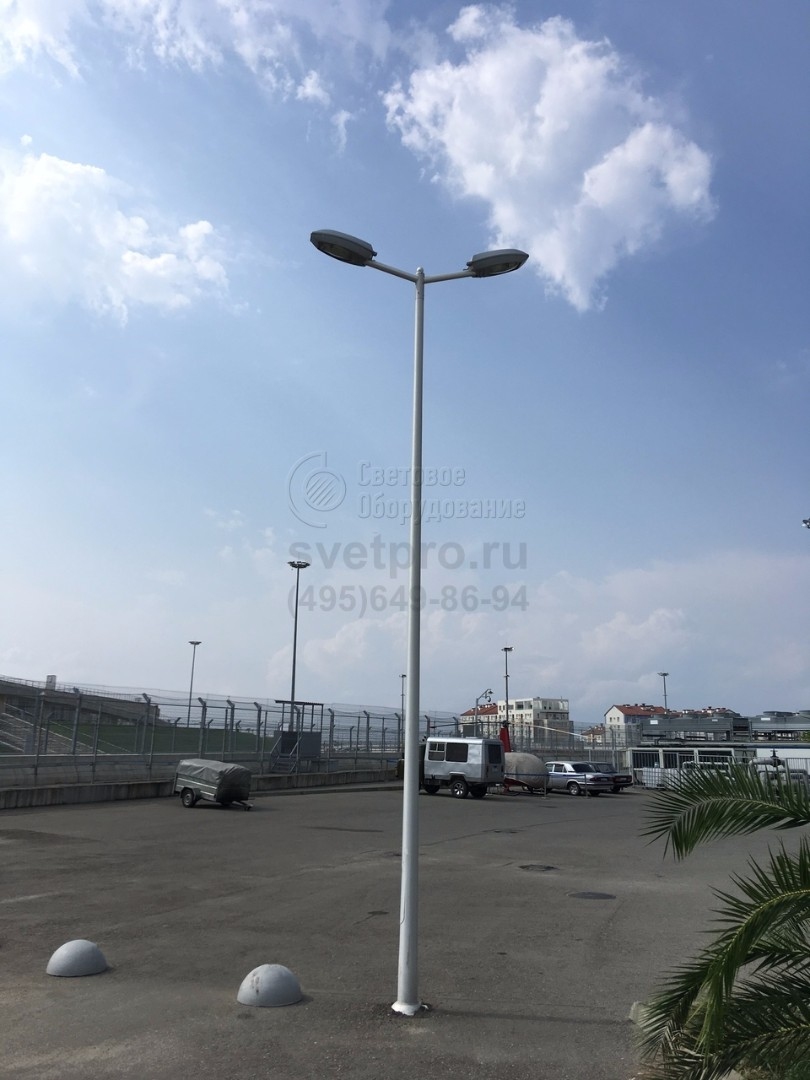

Фото с объектов

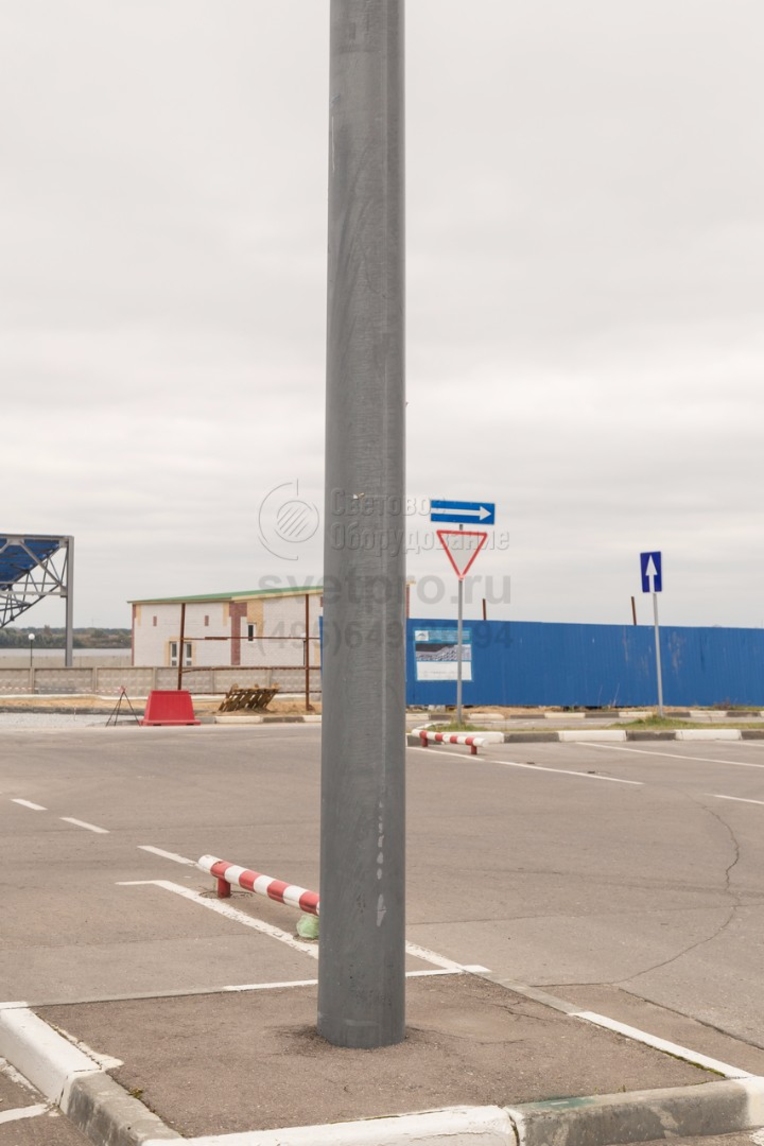

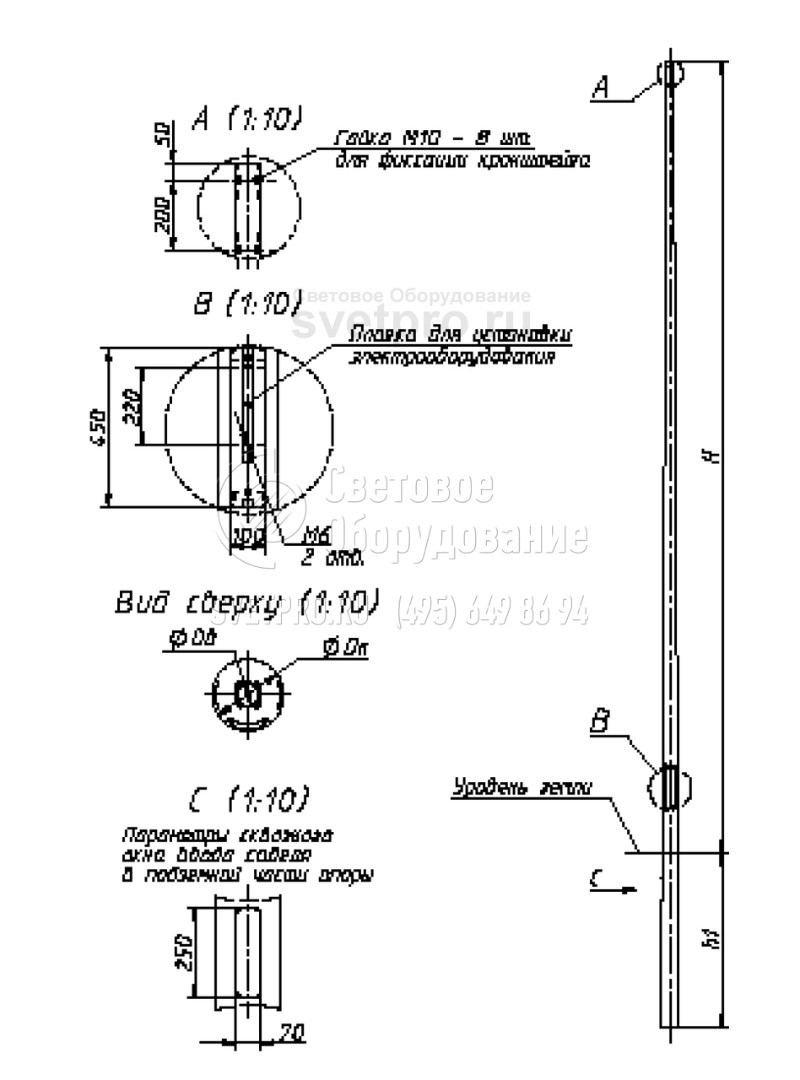

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение опоры | Масса*, кг | Обозначение установочного места кронштейна | H, мм | h1, мм | Dн, мм | Dв, мм |
---|---|---|---|---|---|---|---|
НПК-5 | НПК-5,0/6,25-02-ц | 68,5 | Ф2, Ф3 | 5000 | 1250 | 141 | 75 |
НПК-6 | НПК-6,0/7,25-02-ц | 88,2 | Ф2, Ф3 | 6000 | 1250 | 162 | 75 |
НПК-7 | НПК-7,0/8,5-02-ц | 109,0 | Ф2, Ф3 | 7000 | 1500 | 177 | 75 |
НПК-8 | НПК-8,0/9,5-02-ц | 127,0 | Ф2, Ф3 | 8000 | 1500 | 189 | 75 |
НПК-9 | НПК-9,0/11,0-02-ц | 155,0 | Ф2, Ф3 | 9000 | 2000 | 204 | 72 |
НПК-10 | НПК-10/11,5-02-ц | 159,0 | Ф2 | 10000 | 1500 | 204 | 66 |
H – высота надземной части опоры
h1 – высота подземной части опоры
Dн – диаметр в нижней части опоры
Dв – диаметр в верхней части опоры
* Указана полная расчетная масса металлоконструкции опоры с учетом покрытия
ОПИСАНИЕ
Опоры НПК – это несиловые прямостоечные, круглоконические металлические конструкции, основная функция которых – удержание или размещение осветительного оборудования. Конструкции предназначены для освещения мостов, дорог, автостоянок, городских микрорайонов, парков и т.д. Они не предназначены для подведения воздушных линий электропередач.
Конструкция опор НПК
Опоры НПК представляют собой стальные круглоконические столбы. Осветительные приборы различных типов могут крепиться как на кронштейнах, так и прямо на самой опоре.
Стволы опор выполнены из стального, свернутого конусом листа, сваренного одним швом. Поверхность оборудования обработана горячим оцинкованием и служит защитой от вредного воздействия окружающей среды; при необходимости она может быть дополнительно покрыта лаком или краской.
Прямостоечные опоры НПК устанавливаются в предварительно заготовленный котлован и заливаются затем бетоном. Тип бетона и параметры котлована выбираются в зависимости от климатических условий, особенностей грунта под опорой, ее массы и способа размещения осветительных приборов.
НАЗНАЧЕНИЕ
На опоры устанавливаются кронштейны и переходники для крепления осветительных приборов. Категорически не допускается использование опор данной серии в качестве силовых.
Установка опор
Установка опор осуществляется в подготовленный котлован. После установки опор по уровню их подземная часть заливается бетоном. Требуемая прочность конструкции обеспечивается при заливке бетоном до уровня, который расположен выше верхнего края окна для ввода кабеля на размер Dн. Основные параметры фундамента определяются исходя из климатических условий района эксплуатации и параметров грунта с помощью расчета.

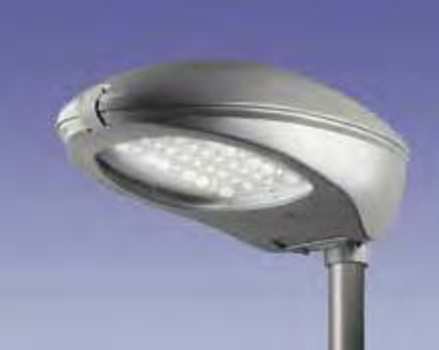

Установка оборудования

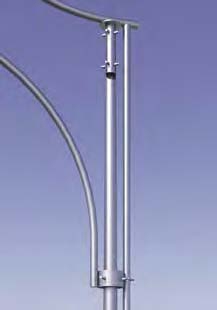

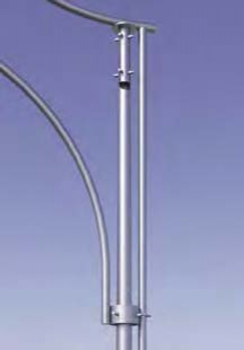

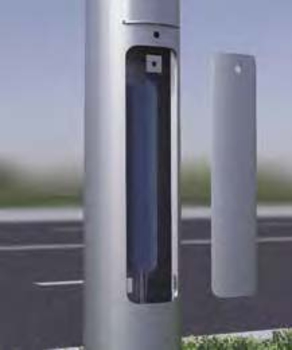

На опору допускается устанавливать кронштейны со светильниками, для крепления кронштейнов в верхней части опоры предусмотрены резьбовые отверстия. Для разделки кабелей предусмотрены ревизионные лючки с планками установки комплектующих и точка заземления (болт М10).
Преимущества
- В качестве материала используется высококачественный листовой металлопрокат ведущих российских производителей. Материал выбирается в зависимости от климатического района эксплуатации по СП 16.13330.2011 с учетом коэффициента запаса прочности.
- Антикоррозийное покрытие наносят методом горячего цинкования в полном соответствии с ГОСТ 9.307–89, что обеспечивает сохранность изделия в течение 25–30 лет эксплуатации.
- Опора имеет малый вес, что облегчает еe доставку и установку.
- Над ревизионным окном расположен козырек, благодаря которому обеспечивается безопасное обслуживание опоры в дождливую погоду.
- Опора может быть обработана декоративным лакокрасочным покрытием (необходимо оговаривать при заказе, подробности узнавайте у поставщика продукции) в соответствии с требованиями ГОСТ 9.032.
