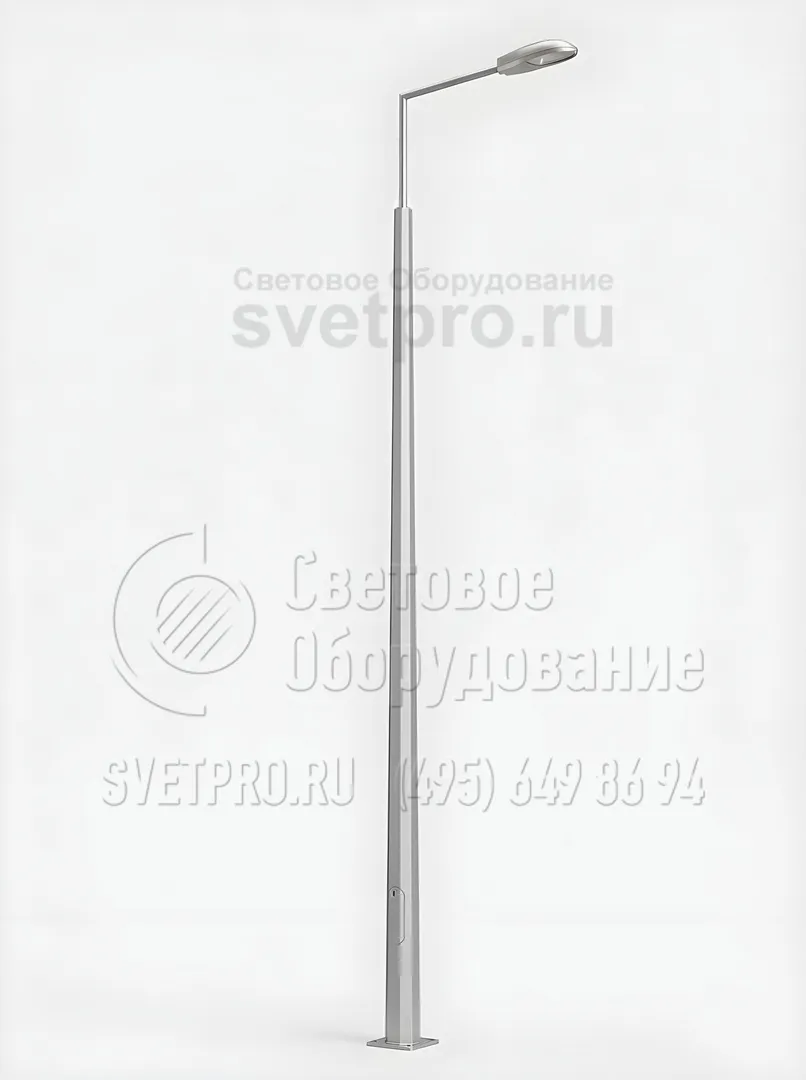

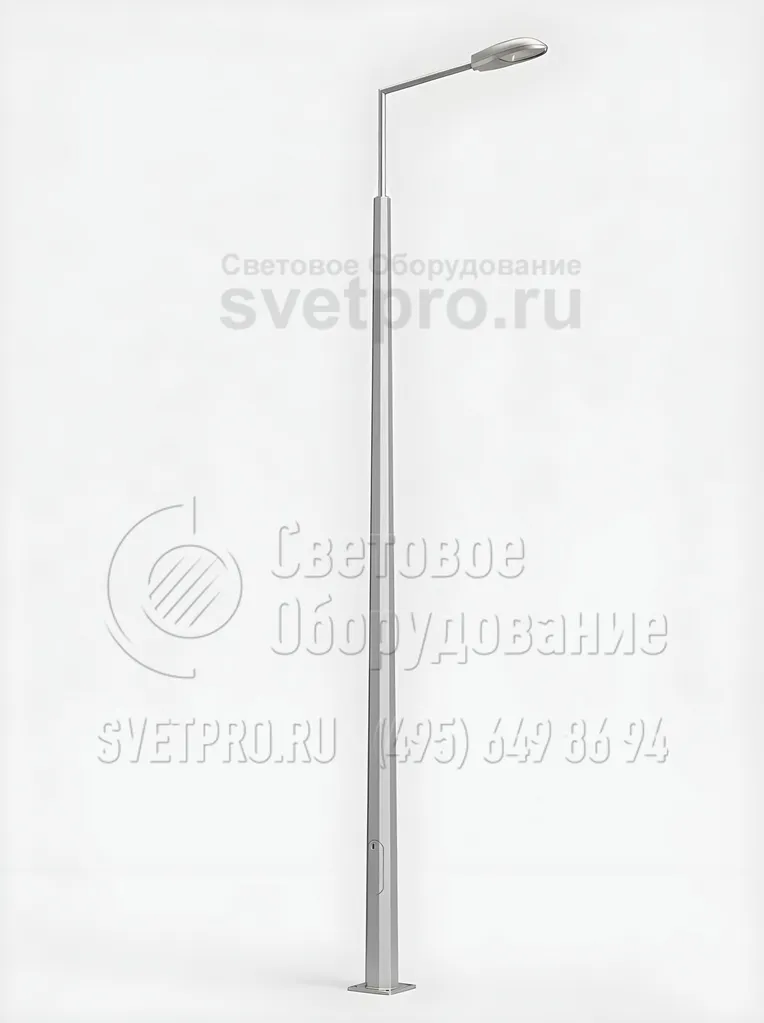

ОГККВ – 7,5 А Опоры квартальные для воздушной подводки питания (фланцевые) высота 7,5 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККВ – 7,5 А |
Количество крепежный отверстий: | 4 |
Материал: | Листовой прокат |
Размер фланца: | 300 мм |
Нижний диаметр: | 180 мм |
Верхний диаметр: | 64 мм |
Вес: | 143,6-145 кг |
Высота: | 7,5 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

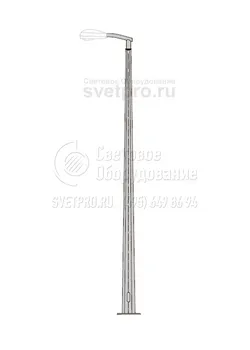

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Название | Обозначение | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ |
---|---|---|---|---|---|---|---|
H, м | m, кг | d, мм | D, мм | A, мм | |||
ОГККВ-7,5 А | ОГККВ-7,5 А | 7,5 | 145 | 64 | 180 | 300 | ФМ-0,219 |
ОГККВ-7,5 А | ОГККВ-7,5 А | 7,5 | 143,6 | 64 | 180 | 300 | ФМ-0,219 |
ОПИСАНИЕ
Опора ОГККВ-7.5А – надежная металлоконструкция, основное значение которой – организация освещения городских территорий, парковых зон, скверов, аллей и дорог. Особенностью изделия выступает воздушный подвод кабеля для питания установленных светильников. Универсальная конструкция и качественное исполнение позволяют устанавливать изделие на различных территориях, где оно хорошо сочетается с городской инфраструктурой.
Опора ОГККВ-7.5А относится к изделиям фланцевого типа. Конструкция изготавливается из стального проката, обрабатывается горячим цинкованием. Дополнительная обработка позволяет надежно защитить металл от ржавчины и других негативных факторов, что делает возможным установку опор в местах с влажным климатом.
Анкерная опора устанавливается в заранее подготовленное бетонное основание с металлическим закладным элементом. Монтаж столба выполняется посредством соединения опоры с закладным элементом через фланцевое соединение.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

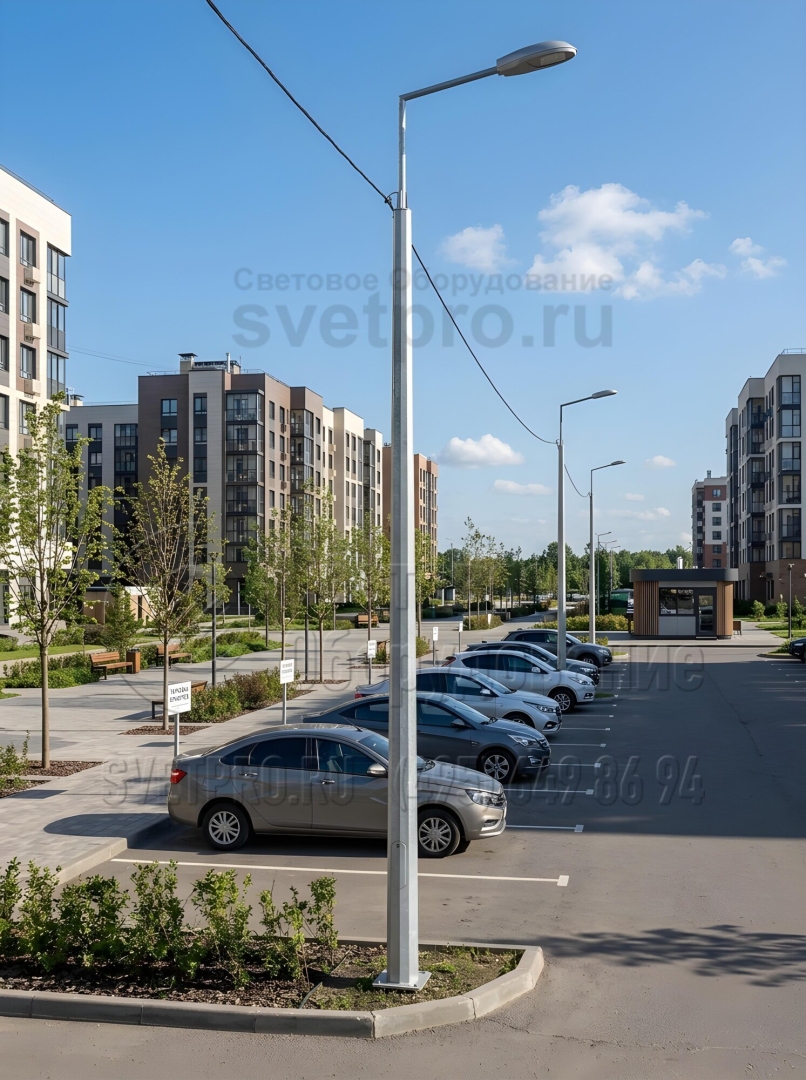

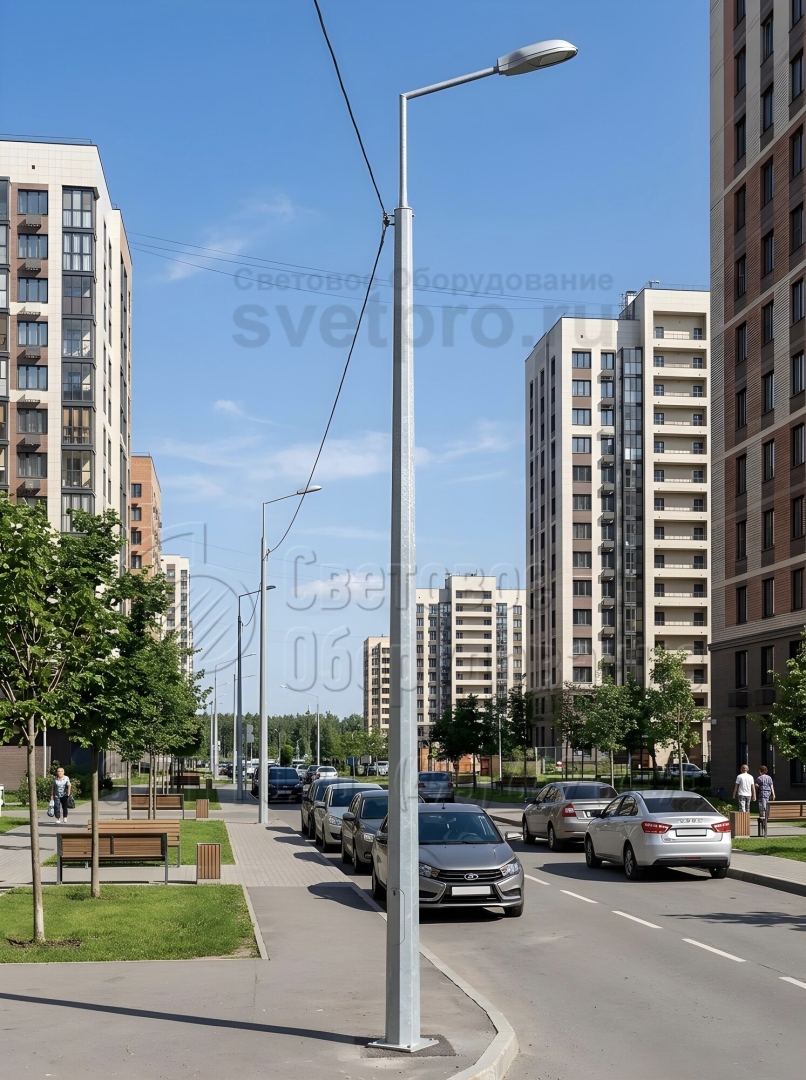

фото с объектов
