ОГККВ – 7,5 С Опоры квартальные для воздушной подводки питания (фланцевые) высота 7,5 метров
| Область применения: |
|
| Назначение: |
|
| Покрытие (фильтр): | Горячее цинкование |
| Покрытие: | Горячее цинкование |
| Артикул производителя: | ОГККВ – 7,5 С |
| Количество крепежный отверстий: | 4 |
| Материал: | Листовой прокат |
| Размер фланца: | 400 мм |
| Нижний диаметр: | 315 мм |
| Верхний диаметр: | 80-150 мм |
| Вес: | 155-200 кг |
| Высота: | 7,5 м |
| Форма опоры: | Граненая |
| Подвод кабеля: | Верх |
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Название | Обозначение | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Рекомендуемый тип ЗДФ |
|---|---|---|---|---|---|---|---|
| H, м | m, кг | d, мм | D, мм | A, мм | |||
| ОГККВ-7,5 С | ОГККВ-7,5 С1, С2 | 7,5 | 165 | 80 | 315 | 400 | ФМ-0,325 |
| ОГККВ-7,5 С | ОГККВ-7,5 С1, С2 | 7,5 | 155 | 80 | 315 | 400 | ФМ-0,325 |
| ОГККВ-7,5 С | ОГККВ-7,5 С1, С2 | 7,5 | 163,4 | 80 | 315 | 400 | ФМ-0,325 |
| ОГККВ-7,5 С | ОГККВ-7,5 С3 | 7,5 | 200 | 150 | 315 | 400 | ФМ-0,325 |
| ОГККВ-7,5 С | ОГККВ-7,5 С3 | 7,5 | 190 | 150 | 315 | 400 | ФМ-0,325 |
ОПИСАНИЕ
Опора квартальная ОГККВ-7.5С используется для организации наружной подсветки в местах общественного отдыха, городских районах, аллеях и площадях. Изделие отличается воздушным подводом питающего кабеля. Угловая конструкция позволяет устанавливать опорные столбы в местах изгибов дорог. Небольшой вес упрощает доставку и монтаж.
Изготовление фонарных столбов данного типа осуществляется из стальных листов, обрабатываемых горячим цинкованием для защиты изделия от коррозии и внешних неблагоприятных факторов. Образуемый на поверхности металла слой цинка увеличивает срок эксплуатации опоры. Гарантия производителя на устойчивость к коррозии – 15 лет.
Монтаж фонарных столбов с воздушной прокладкой кабеля отличается простотой исполнения. Установка опор фланцевого типа выполняется на бетонное основание с закладным металлическим элементом. Подбор закладного изделия осуществляется по параметрам опоры. Соединение выполняется посредством фланца.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

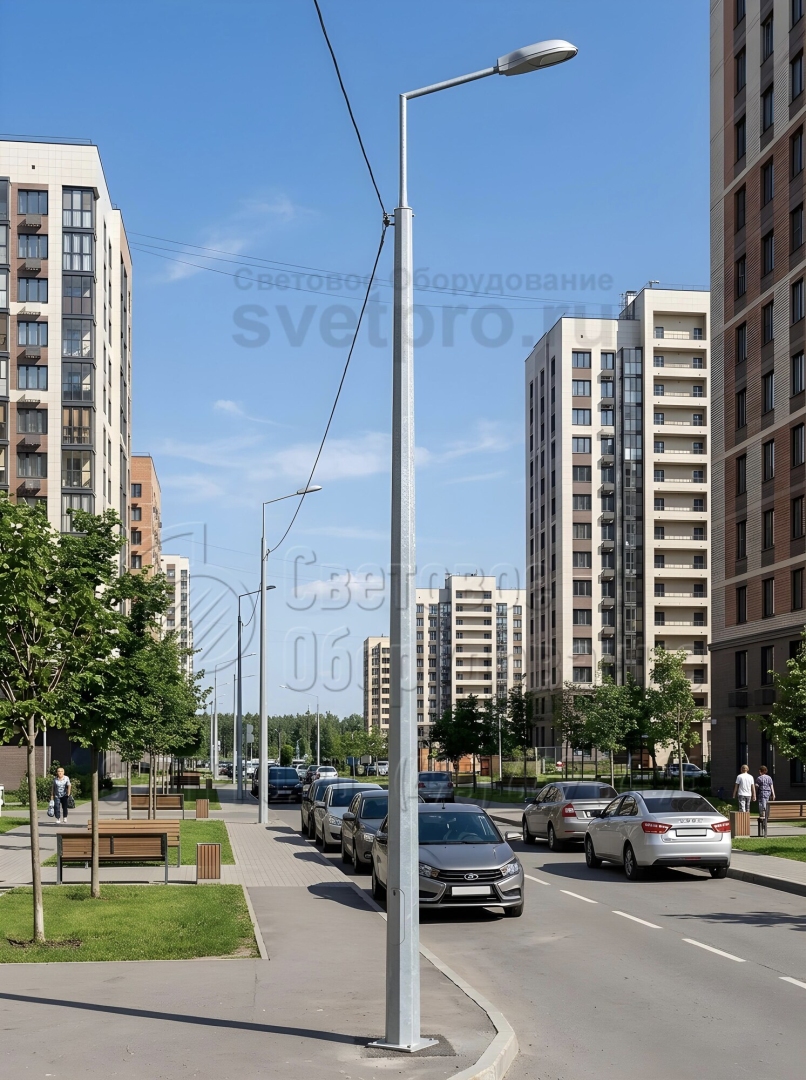

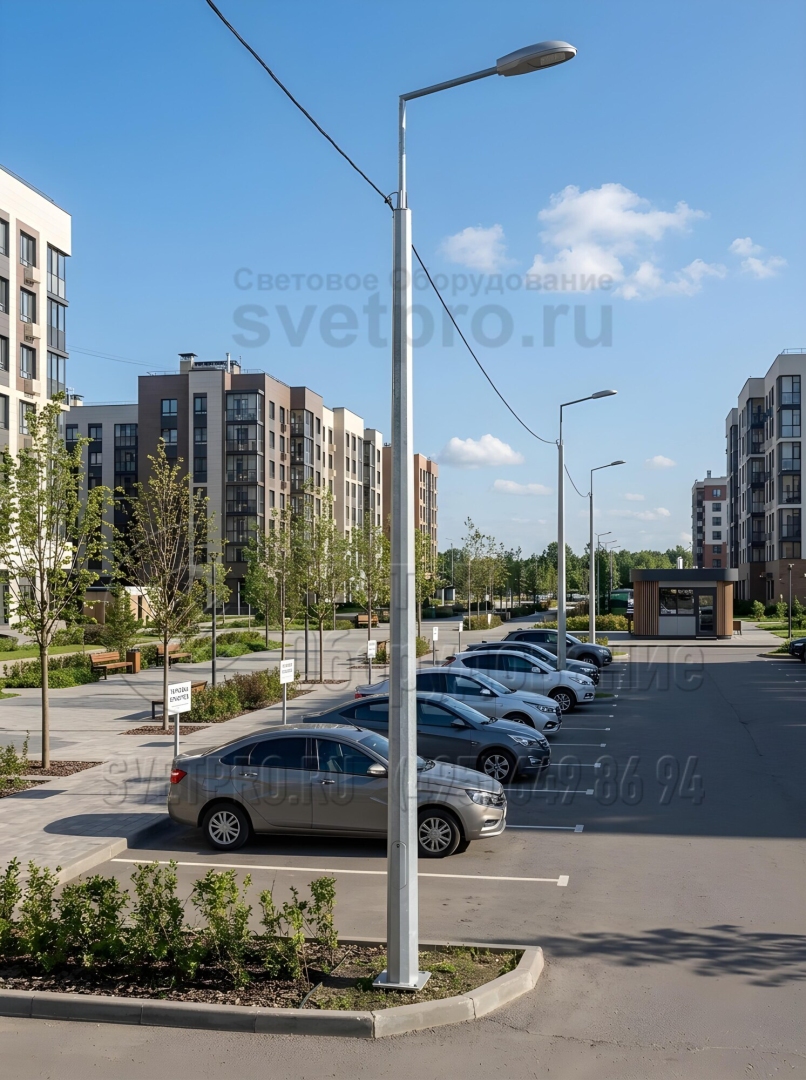

фото с объектов
