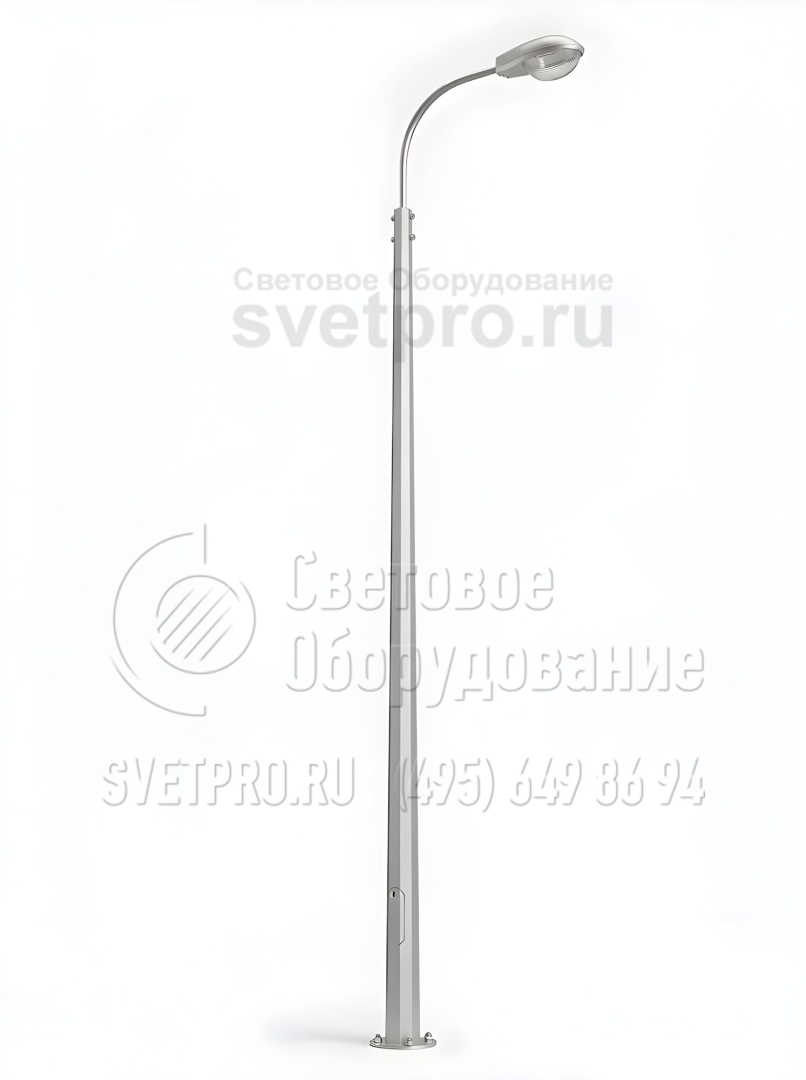

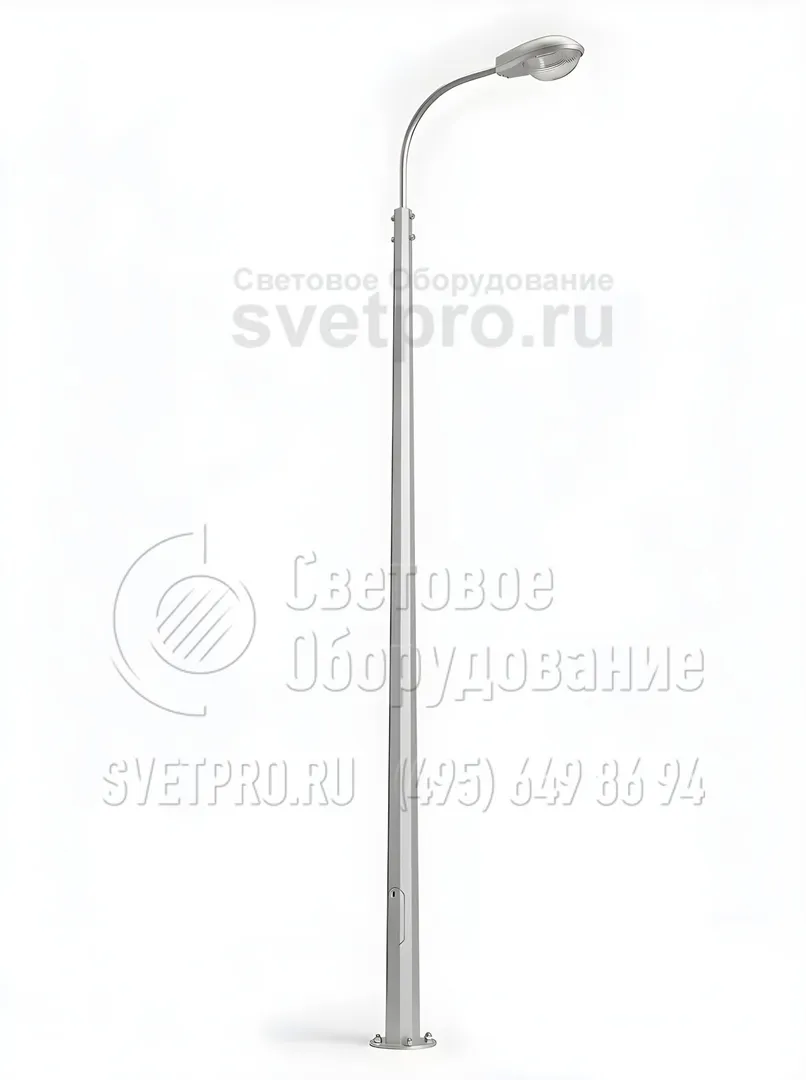

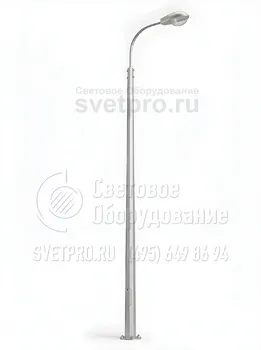

ОГККЗ – 7,5 Опоры квартальные для подземной подводки питания (фланцевые) высота 7,5 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГККЗ – 7,5 |
Установка: | Фланцевым способом |
Количество крепежный отверстий: | 4 |
Материал: | Листовой и трубный прокат |
Размер фланца: | 300 мм |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 64 мм |
Вес: | 64,5 кг |
Высота: | 7.5 м |
Форма опоры: | Граненая |
Подвод кабеля: | Верх |
как выбрать опору?

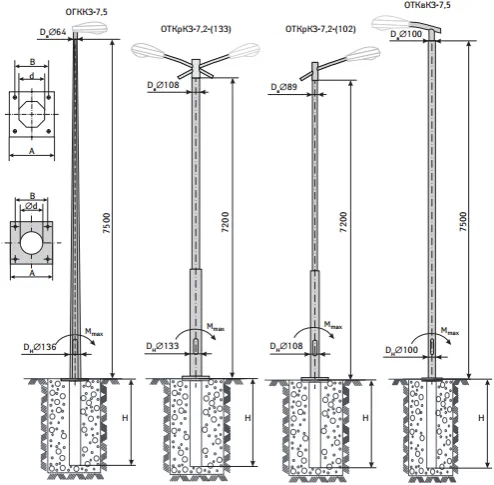

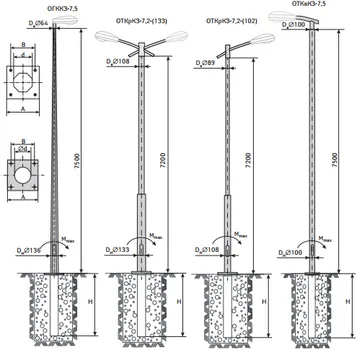

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Обозначение ОГККЗ | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
H, м | m, кг | d, мм | D, мм | А, мм | В, мм | |
ОГККЗ - 7,5 | 7,5 | 64,5 | 64 | 136 | 300 | 200 |
ОПИСАНИЕ
Опора металлическая ОГККЗ-7,5 – граненая конструкция квартального типа с подземной подводкой питающего провода. Изделие предназначено для подсветки районов жилой застройки, парковок, общественных зон отдыха, скверов и парков. Привлекательный внешний вид изделия позволяет ему гармонично вписаться в любой природный ландшафт.
ОГККЗ-7,5 устанавливается в районах, где недоступна либо затруднена воздушная прокладка кабелей СИП. Высота корпуса изделия 7,5 м, что оптимально для организации освещения на небольшой территории. Для большей устойчивости форма опоры выполняется в виде конуса с более широким нижним основанием.
При изготовлении опор используется качественный стальной прокат. Корпус изделия внутри полый, что оптимально для расположения в стволе питающего кабеля. Подвод проводки выполняется через ревизионный люк.
Конструкция устанавливается на закладной элемент бетонного фундамента. Монтаж выполняется через фланцевое соединение. Изделие отличается долговечностью и устойчивостью к внешним факторам за счет обработки металла горячим цинкованием.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

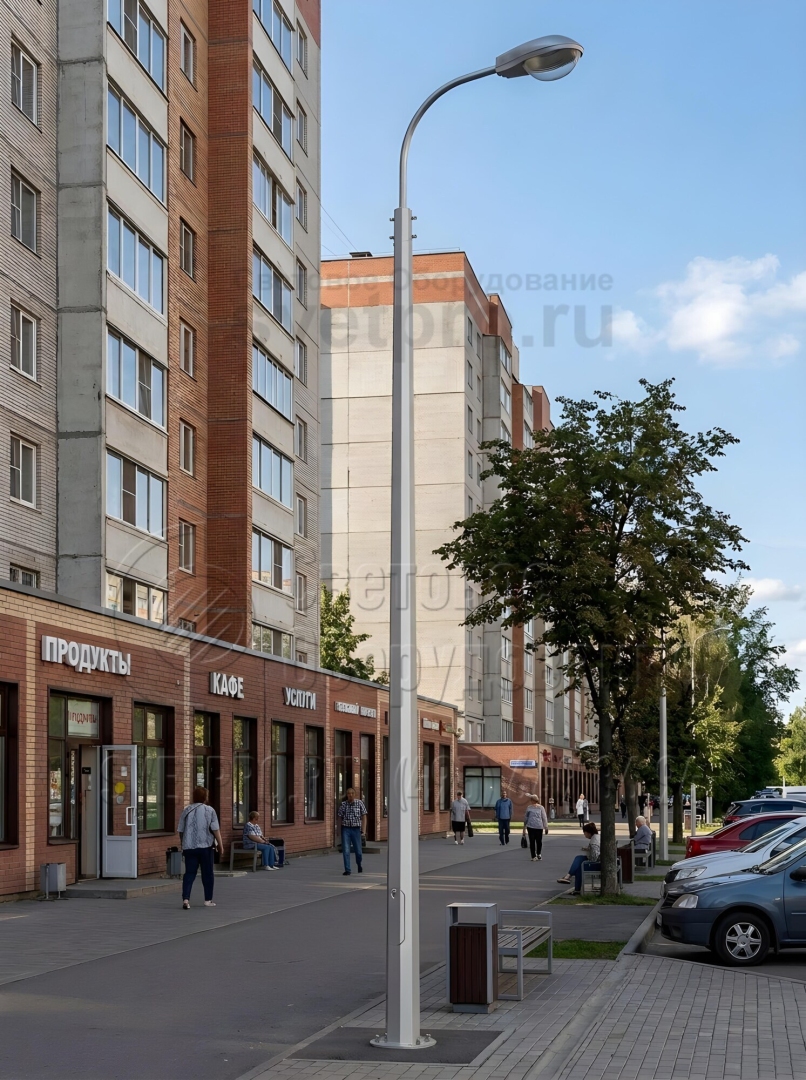

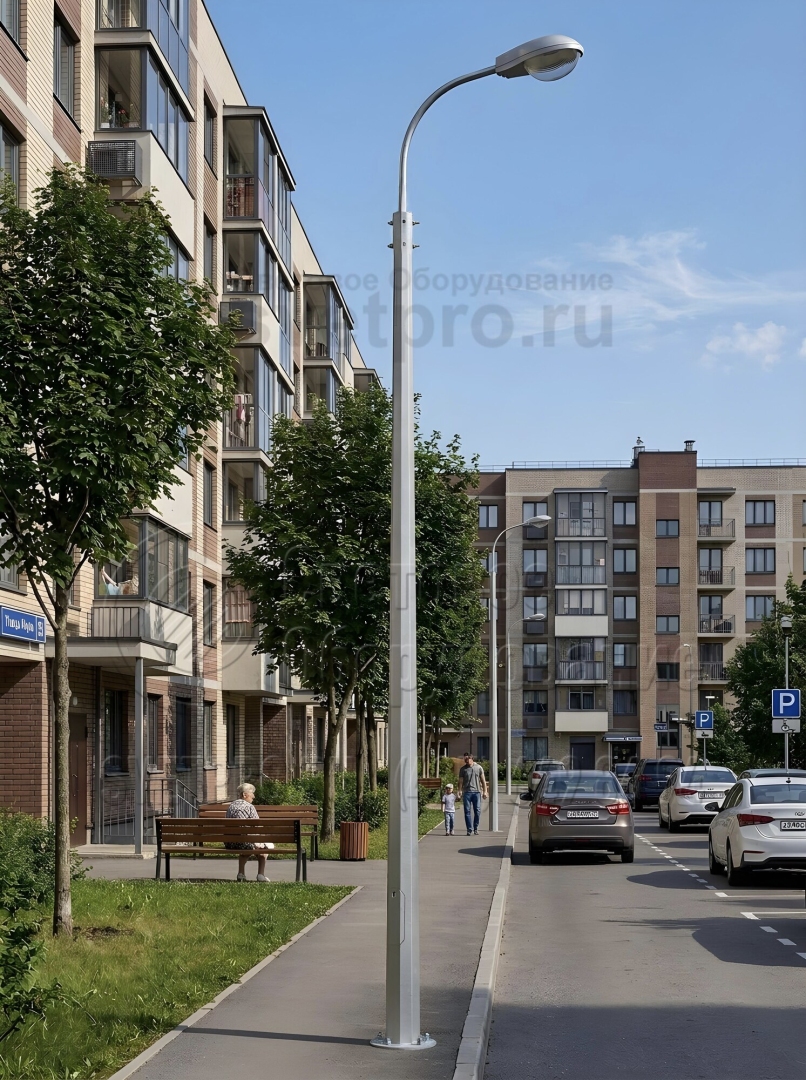

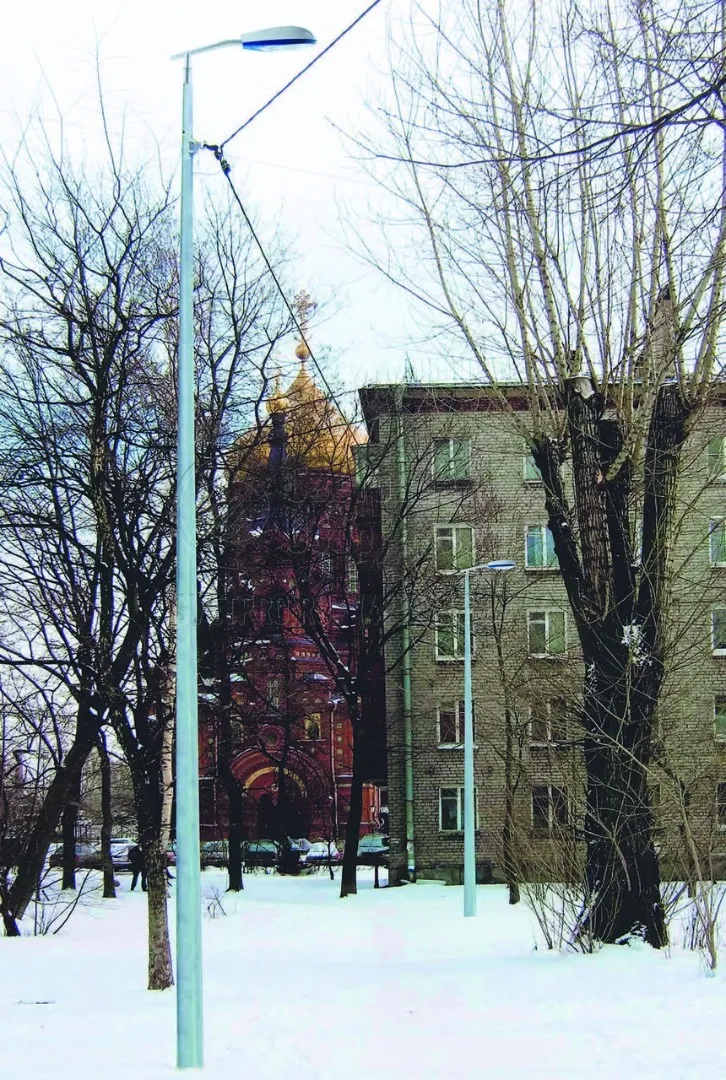

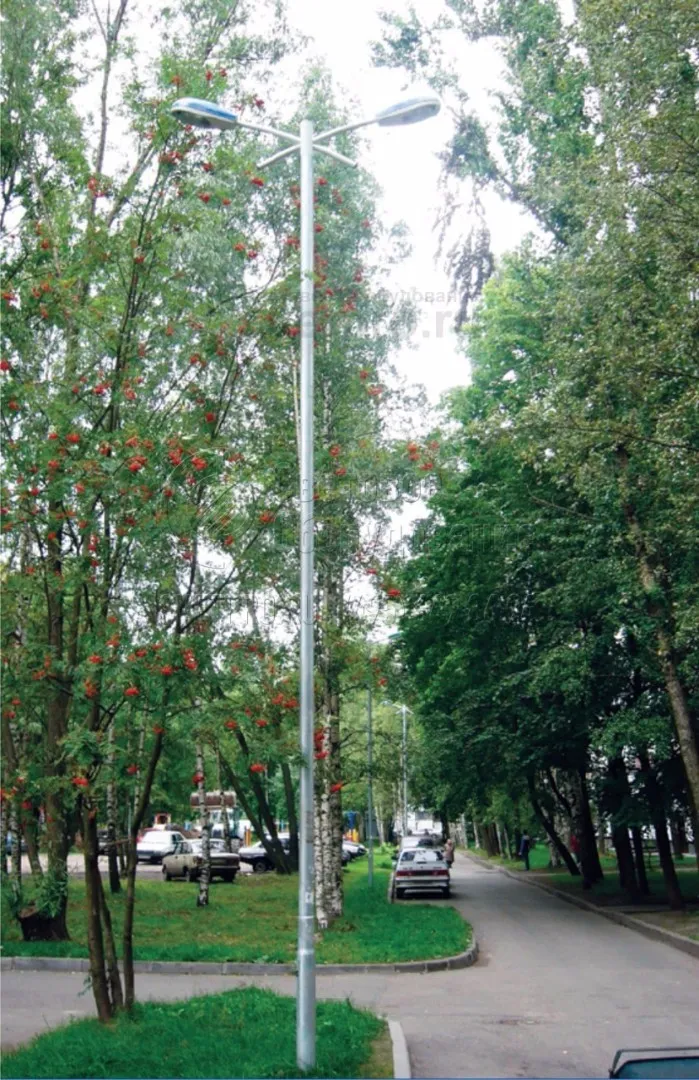

фото с объектов
