ОГКп-4 Опоры граненые конические высота 4 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГК-4 |

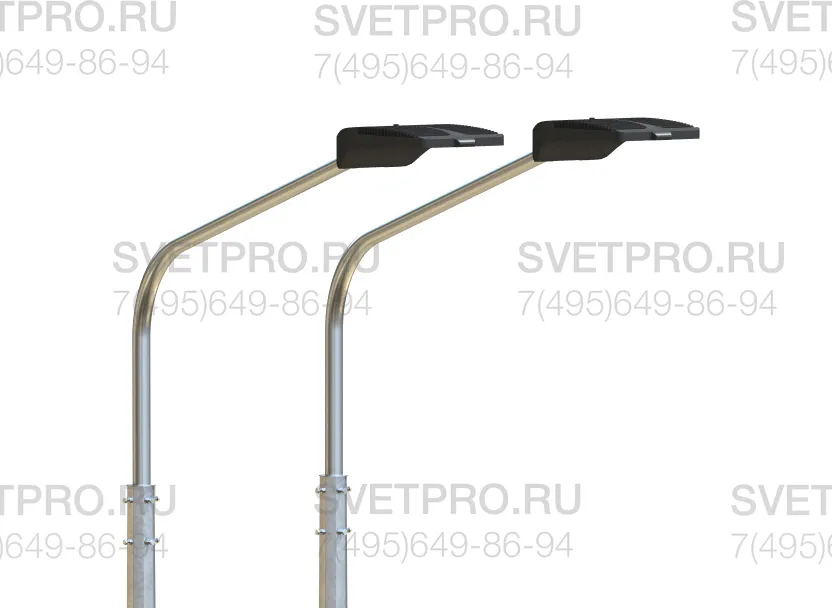

Количество световых приборов: | 1-8, в зависимости от кронштейна |
Установка: | На забетонированный в грунт фундамент, опорной фланцевой частью |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 60 мм |
Вес: | 33,5 кг |
Высота: | 4 м |
Форма опоры: | Граненая |
Тип короны: | Без короны |
Подвод кабеля: | Низ |
как выбрать опору?

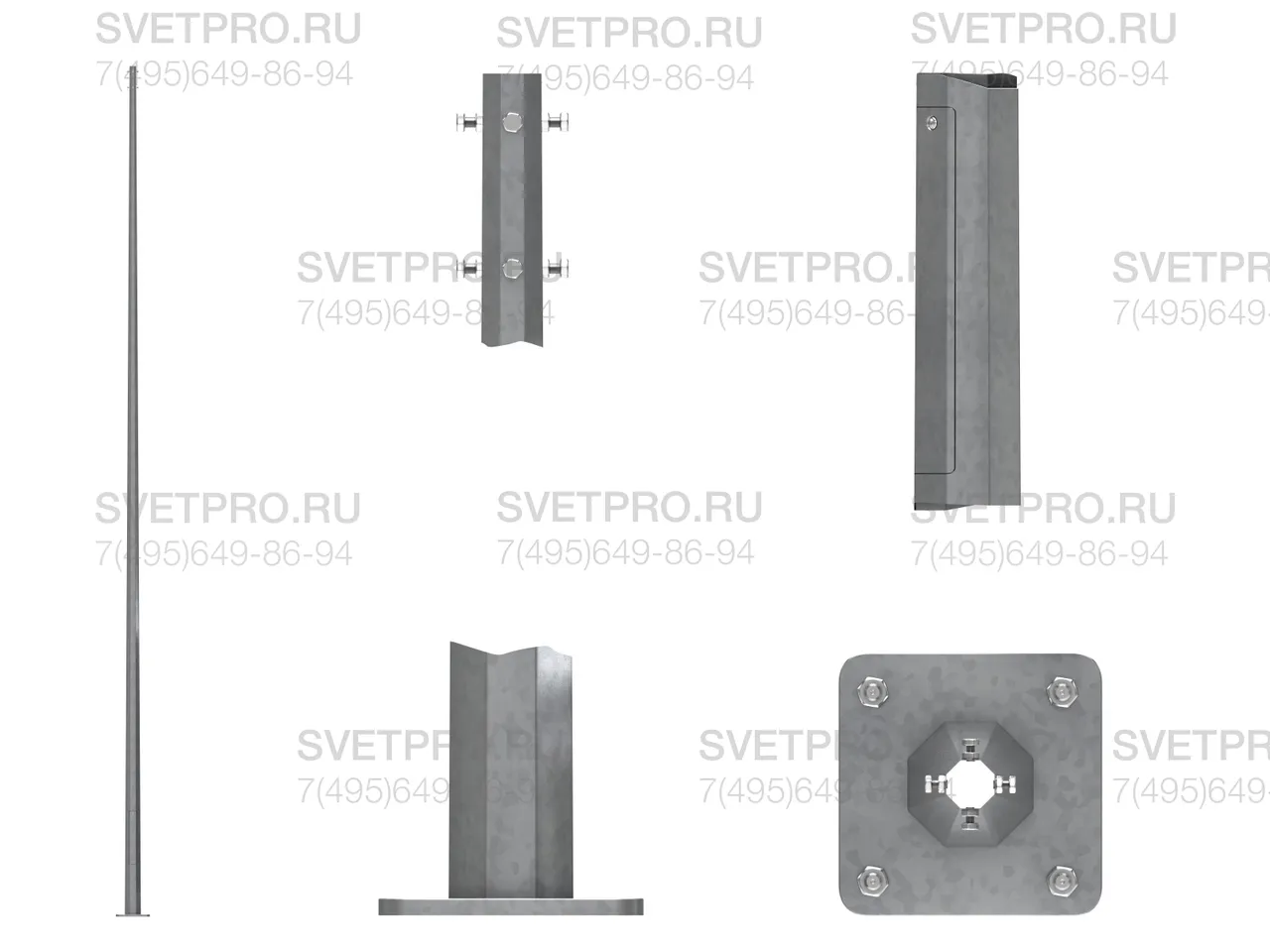

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГК | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКп-4 (0,8) | 33,5 | 4 | 60 | 136 | — | — |
ОПИСАНИЕ

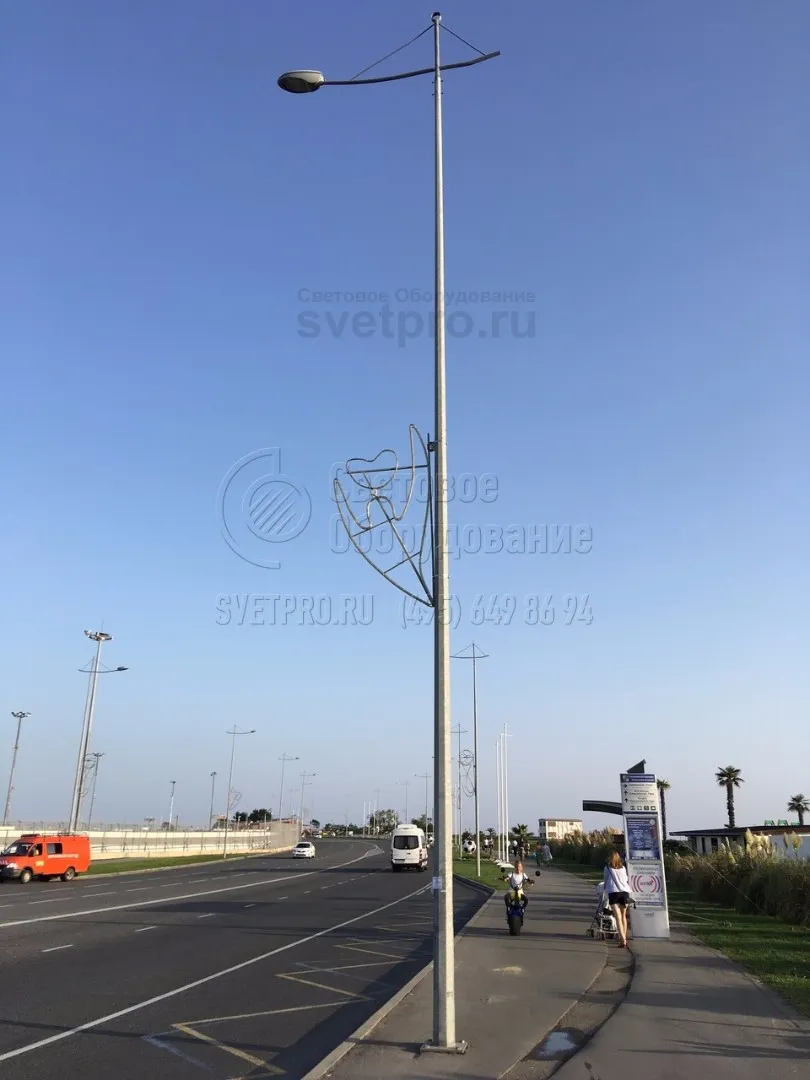

Опора типа ОГКп-4 имеет высоту в 4 метра и используется для строительства сетей наружного освещения на улицах города, на производственных объектах, вдоль автомобильных дорог в населенных пунктах и за их пределами.

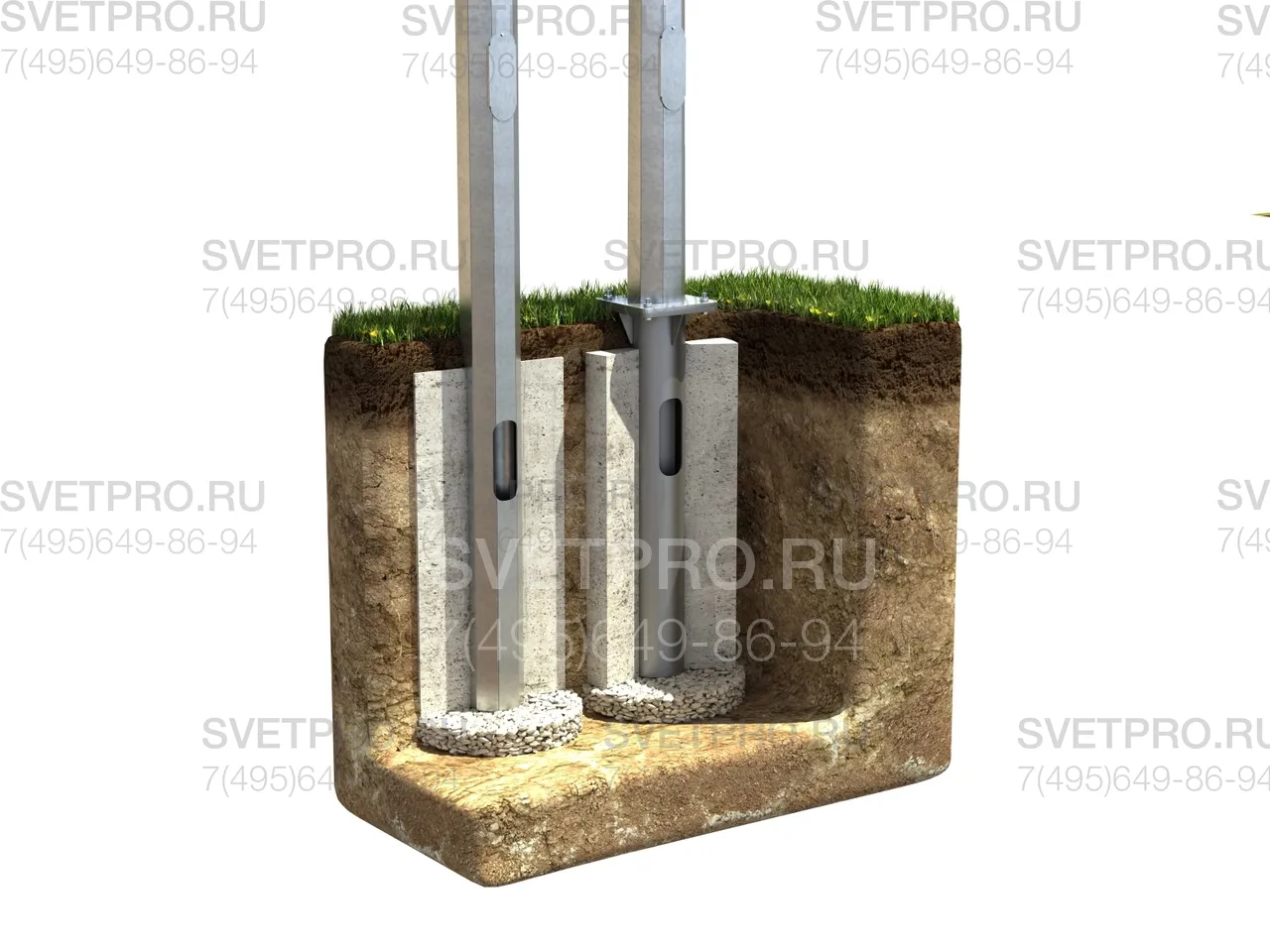

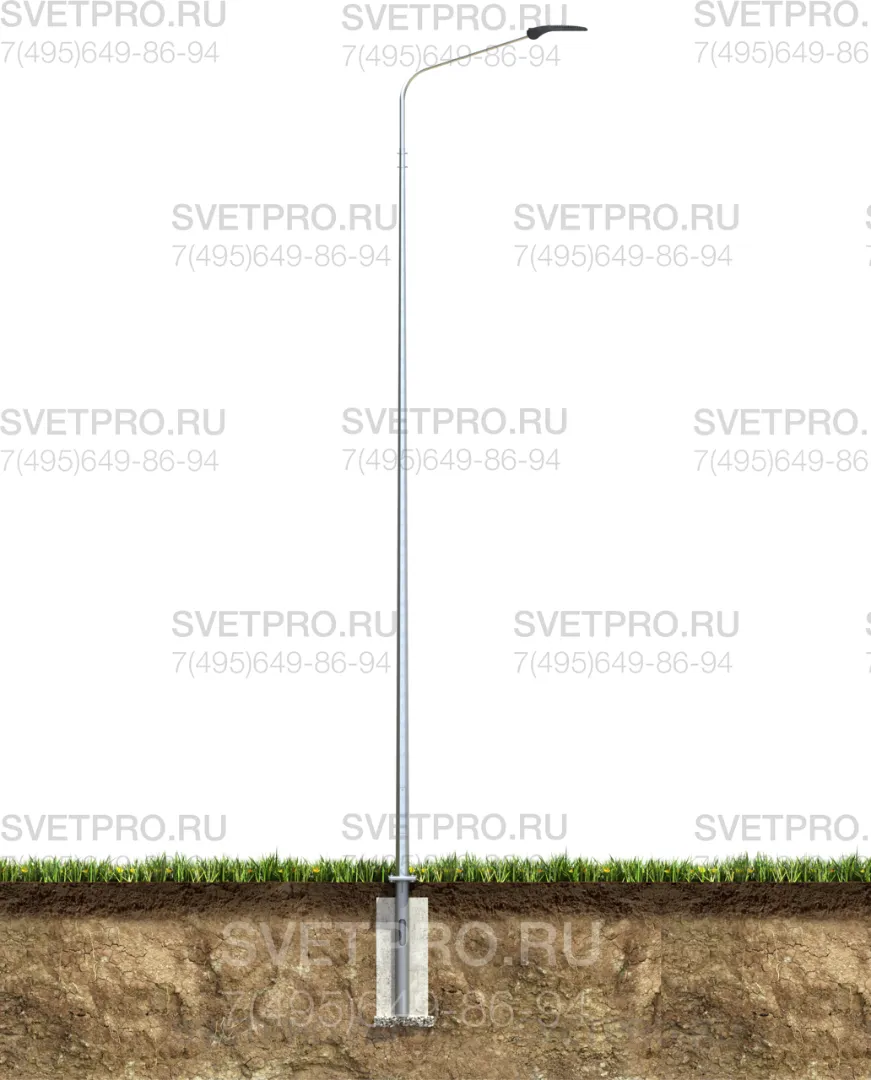

Эта модель имеет корпус с сечением в виде многогранника. Стороны и углы этой фигуры формируют ребра жесткости, которые повышают несущую способность и продольную прочность корпуса. Общая длина ствола у этой модели более 4 метров за счет хвостовика, который бетонируется в котловане и служит для удержания наземной части.
Прямостоечные опоры удобно ставить:
- На тротуарах, где вокруг конструкции укладывается тротуарная плитка или кладется асфальт.
- На газонах, где вокруг ствола высаживается газонная трава.
Особенность в том, что в нижней части у этой опоры нет квадратной монтажной площадки, а после установки на поверхности не видны концы болтов с гайками. Место монтажа выглядит намного более аккуратным. Опорная площадка не мешает движению людей по тротуару.
Минус при использовании опор с хвостовой частью в том, что при повреждении наземной части корпуса для демонтажа придется разрушать бетонное основание, а для установки новой конструкции нужно делать котлован и бетонировать корпус еще раз.
Купить опоры модели ОГКп-4 можно в нашей компании. Мы изготавливаем их согласно типовым проектам с учетом ГОСТ или адаптируем под суровые условия эксплуатации в конкретном климатическом районе. Срок производства опор с индивидуальными характеристиками — до 8 недель.
