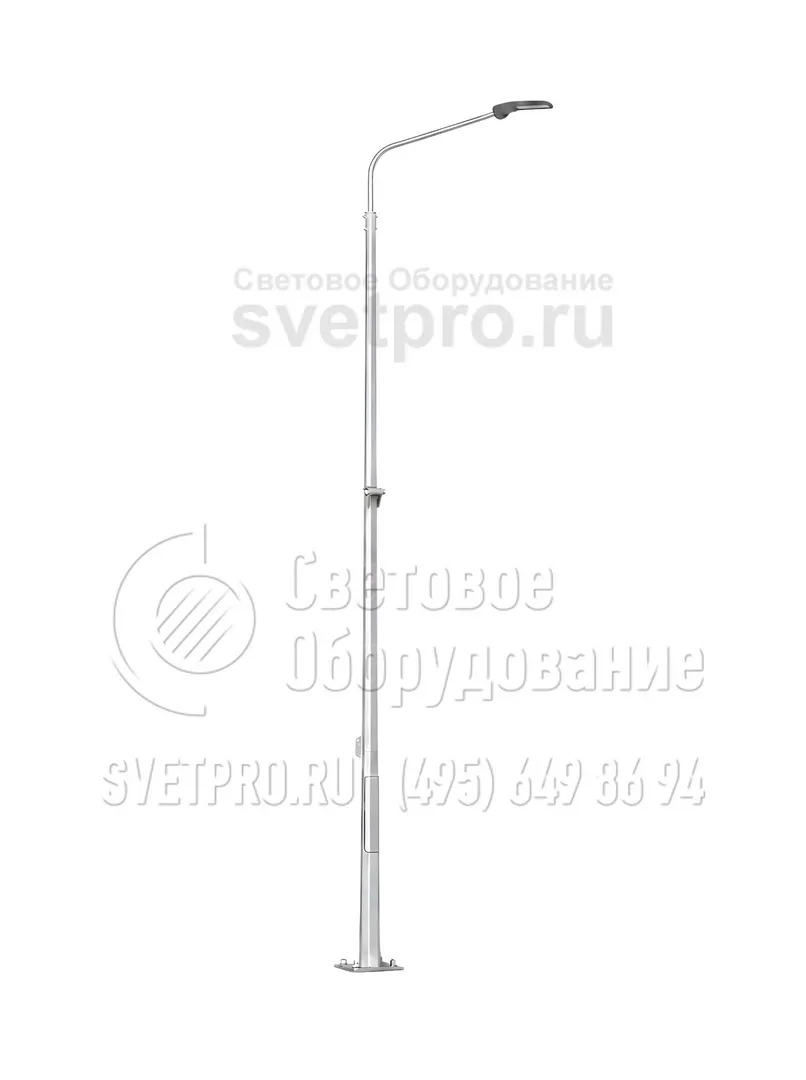

ОГКСл-4 Опоры граненые конические складывающиеся высота 4 метра
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОГКСл-4 |
Количество световых приборов: | 2 |
Установка: | На фундамент |
Количество крепежный отверстий: | 4 |
Материал: | Листовая сталь |
Размер фланца: | 300 мм |
Нижний диаметр: | 136 мм |
Верхний диаметр: | 60 мм |
Вес: | 47 кг |
Высота: | 4 м |
Форма опоры: | Граненая |
Тип короны: | Складная |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес | Высота | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Межцентровое расстояние отверстий |
---|---|---|---|---|---|---|
ОГКС | m,кг | H, м | d, мм | D, мм | A, мм | B, мм |
ОГКСл-4 | 47 | 4 | 60 | 136 | 300 | 200 |
ОПИСАНИЕ

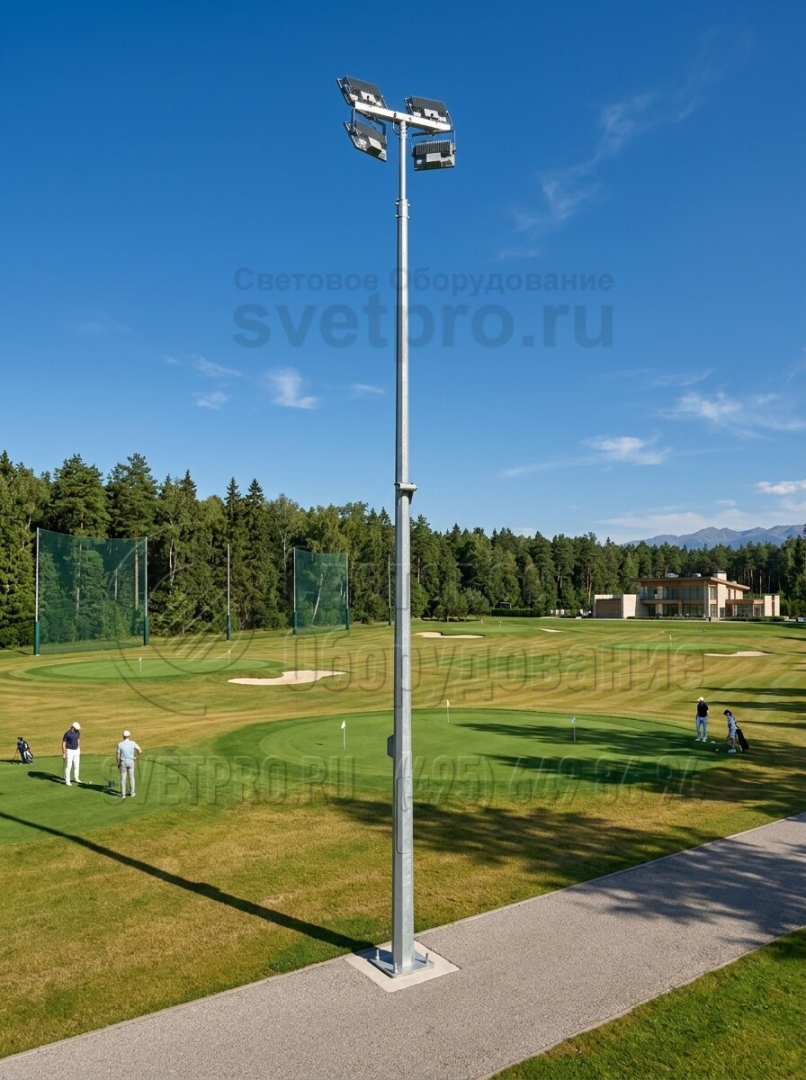

ОГКСл-4 представляет собой 4-метровую инженерную конструкцию, на которую устанавливаются светильники. С ее помощью делается система уличного освещения в горных населенных пунктах. Могут использоваться для освещения теннисных кортов и гольф-полей, других объектов с дорогим и хрупким покрытием.
Установка осветительных опор производится на закладные детали, которые перед этим фиксируются в котловане с помощью бетонного раствора. Такой вариант в сравнении с прямостоечным имеет несколько плюсов:
- Не нужно тратить много времени на выравнивание наземной части относительно вертикали. Чтобы правильно установить опору, достаточно зафиксировать в нужном положении ЗДФ.
- Можно заменить наземную часть, не прибегая к разборке фундамента. Чтобы снять конструкцию, достаточно открутить болты, которые удерживают ее на закладной детали.
- Можно разделить операции строительства фундамента и монтажа самой инженерной конструкции. Это предотвращает повреждение покрытия и позволяет оптимально планировать работу строительных бригад.
- Изделия легче перевозить на грузовиках. Хвостовика у ствола нет, поэтому его длина составляет всего 4 метра. Закладные детали транспортируются отдельно.
Хотите приобрести ОГКСл-4? Оформляйте заказ на нашем сайте через форму или по телефону.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

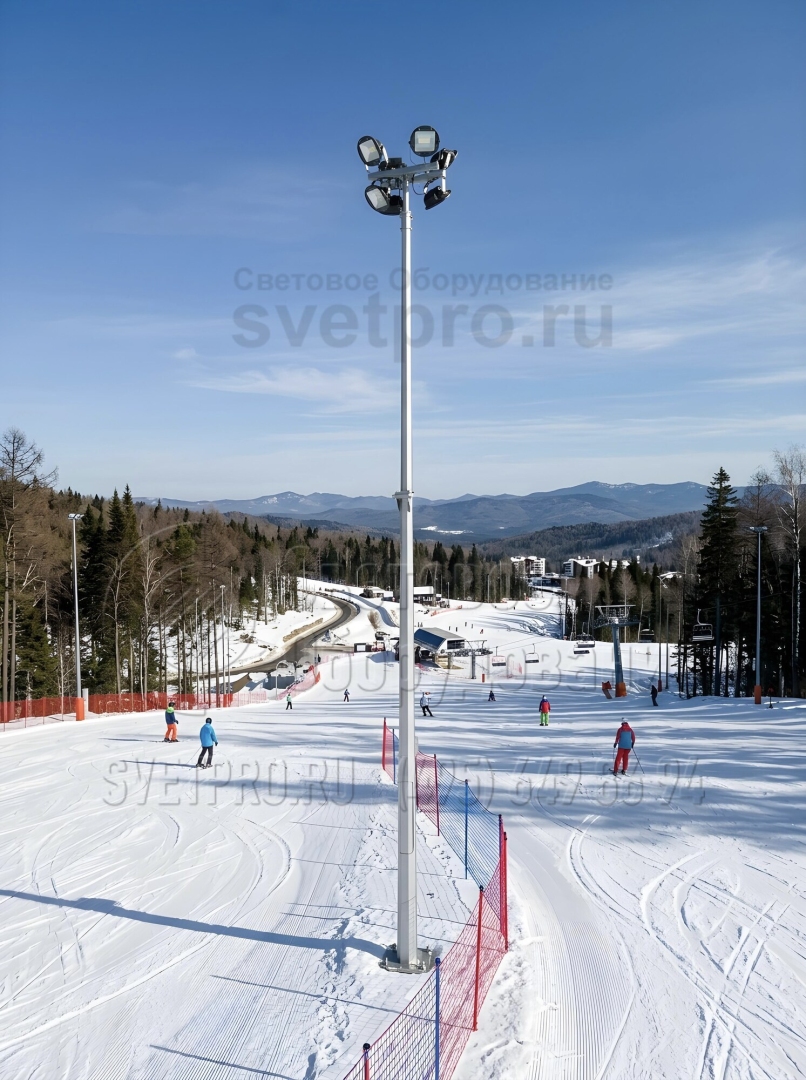

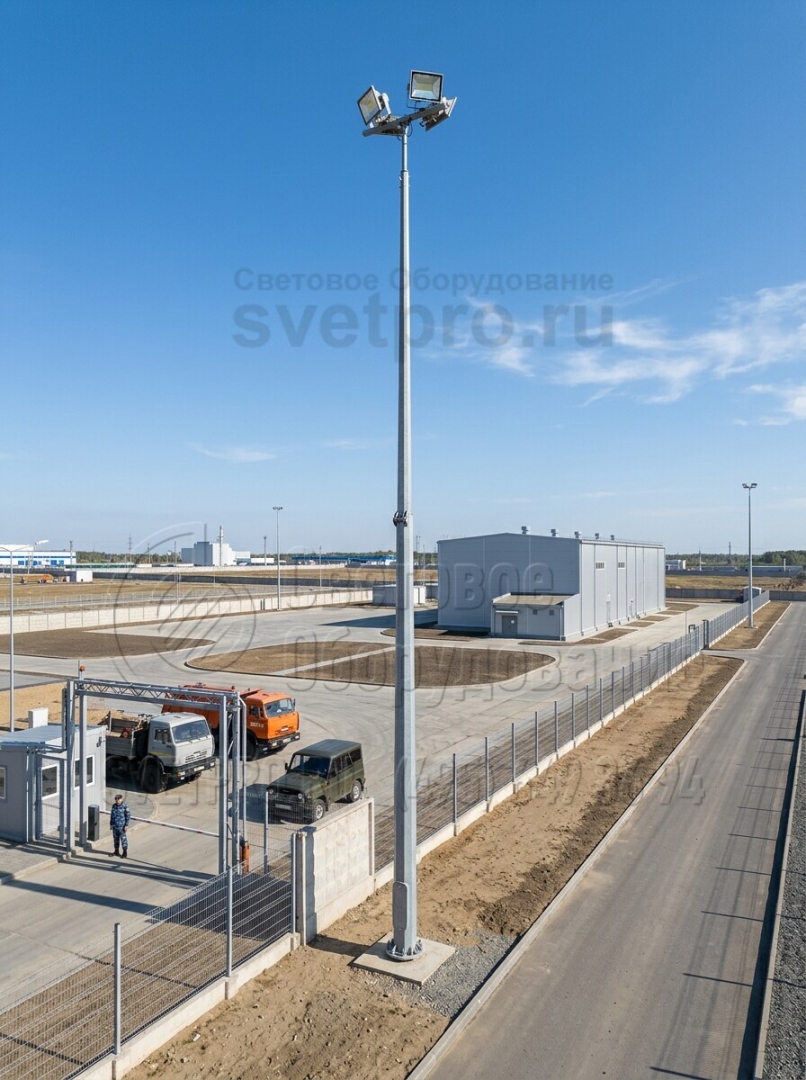

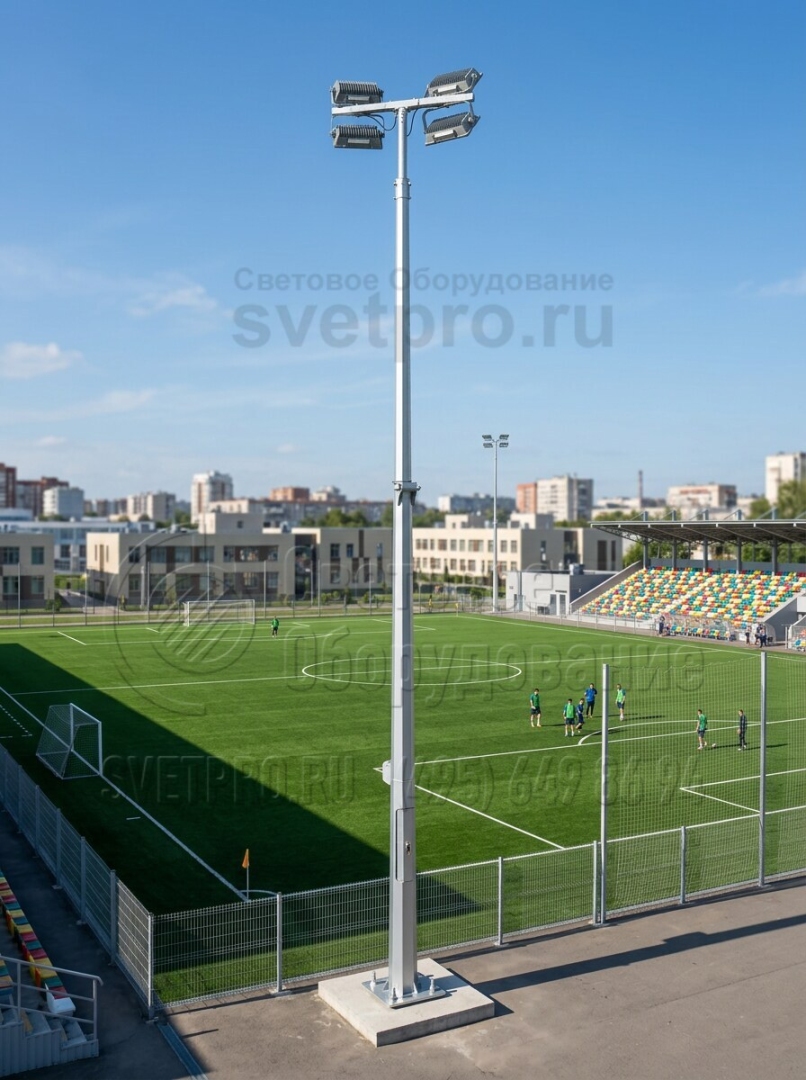

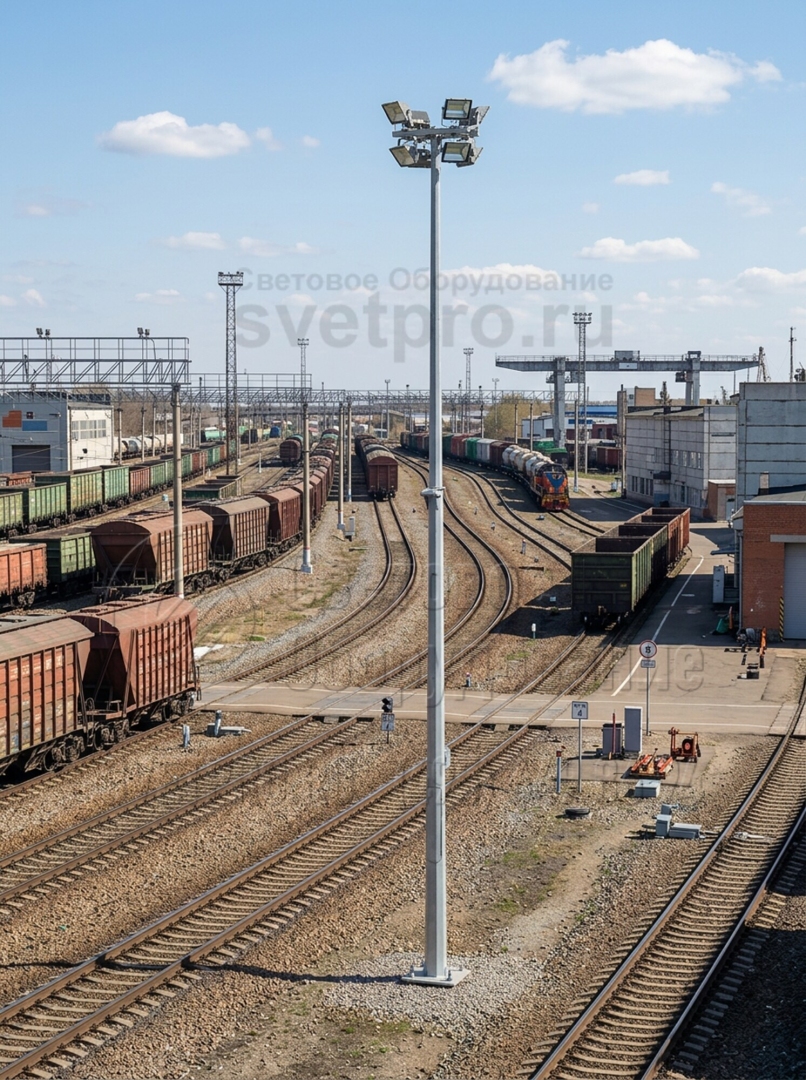

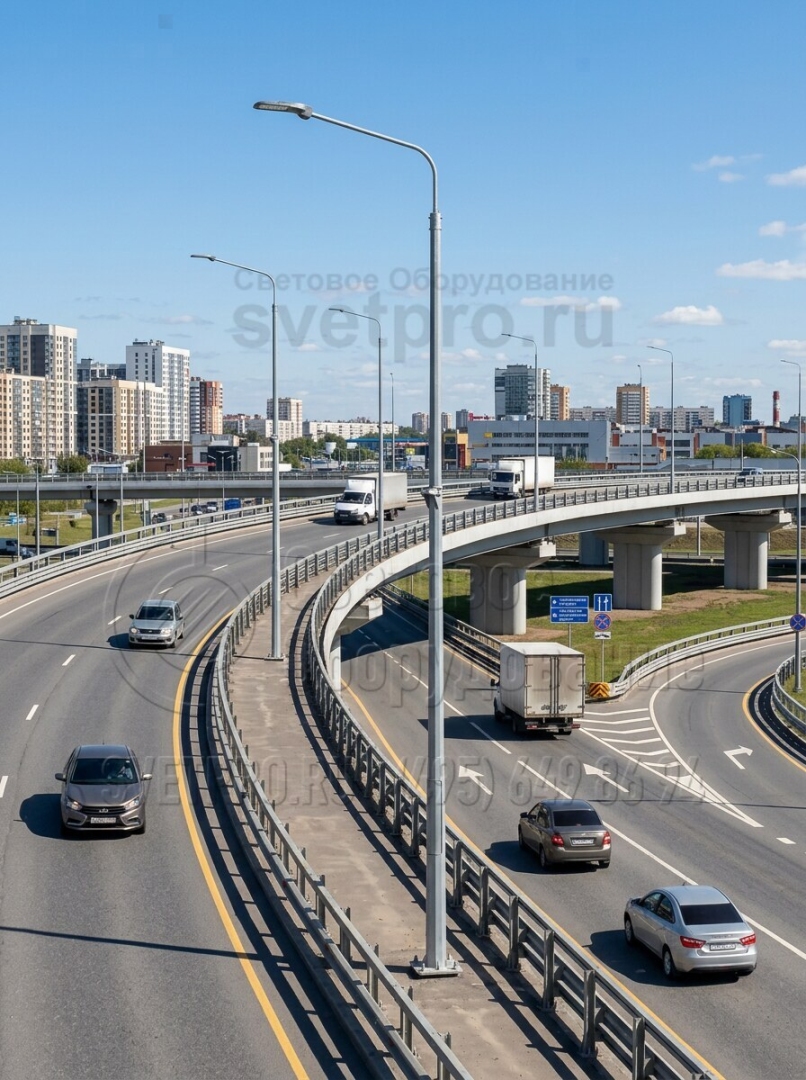

фото с объектов
