ОКК-5 Опоры круглые конические высота 5 метров
Область применения: |
|
Назначение: |
|
Артикул производителя: | ОКК-5 |
Размер фланца: | 300-450 мм |
Нижний диаметр: | 114-193 мм |
Верхний диаметр: | 60-128 мм |
Вес: | 46-94 кг |
Высота: | 5 м |
как выбрать опору?

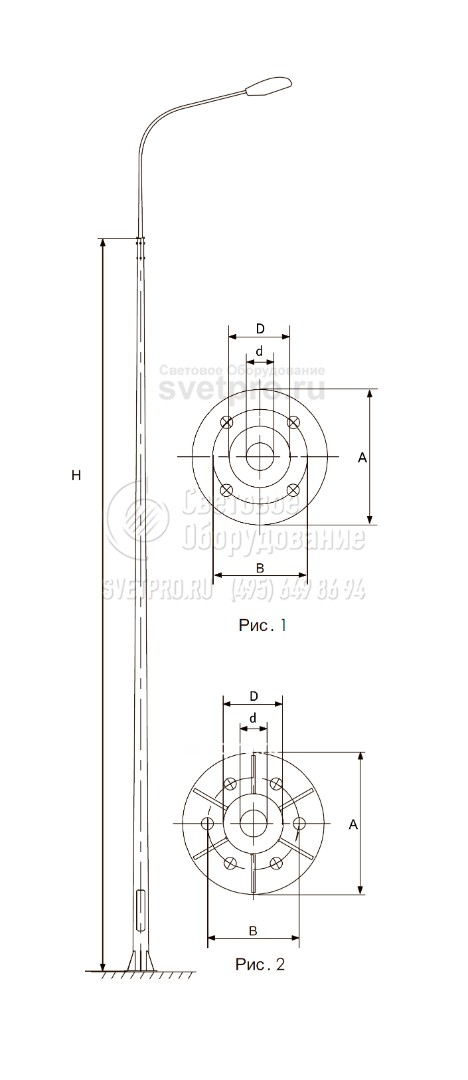

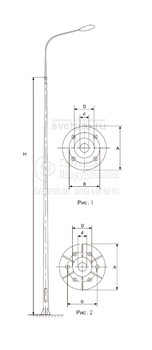

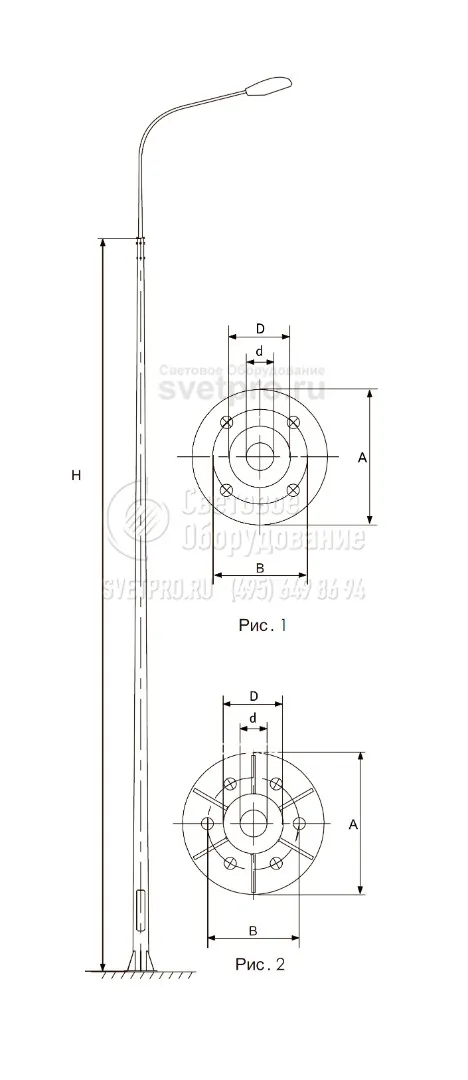

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота, м | Вес, кг | Верхний диаметр, мм | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|
ОКК-5 | 5 | 46 | 60 | 114 | 300 | 200 |
ОКК-5 | 5 | 58 | 76 | 141 | 300 | 200 |
ОКК-5 (2) | 5 | 94 | 128 | 193 | 450 | 320 |
ОПИСАНИЕ
ОКК-5 — это инженерная опора для систем освещения, корпус которой от опорного фланца до среза оголовка имеет высоту 5 метров. Ее можно применять для локального освещения небольших площадок, а также использовать для установки приборов освещения в условиях плотной застройки и в местах с густой растительностью.
Корпус конструкции имеет круглое поперечное сечение и выглядит красивее граненого, такие опоры часто устанавливаются на оживленных улицах, в парках и домах отдыха, других местах, где предполагается наличие большого количества людей.
Подводка силовых кабелей к опорам производится под землей. Процесс подключения электрических проводов такой:
- Копка котлованов. Для укладки кабеля между местами установки опор копаются узкие траншеи. Они имеют достаточно большую глубину, чтобы уложенный в них кабель не повреждался при выполнении несложных строительных работ на поверхности. Например, обустройство клумб или установка ограждений.
- Прокладка кабеля. Перед укладкой провода он помещается в полиэтиленовую оболочку. Она защищает от обрывов, предотвращает контакт с грунтовыми водами и позволяет легко перепротянуть отрезок провода при необходимости.
- Ввод кабеля внутрь ствола. Провод вводится в опору через отверстие в закладной детали. После этого конструкция бетонируется для предотвращения попадания воды.
Для оформления заказа на приобретение осветительной опоры типа ОКК-5 обращайтесь к менеджерам отдела продаж нашей компании.

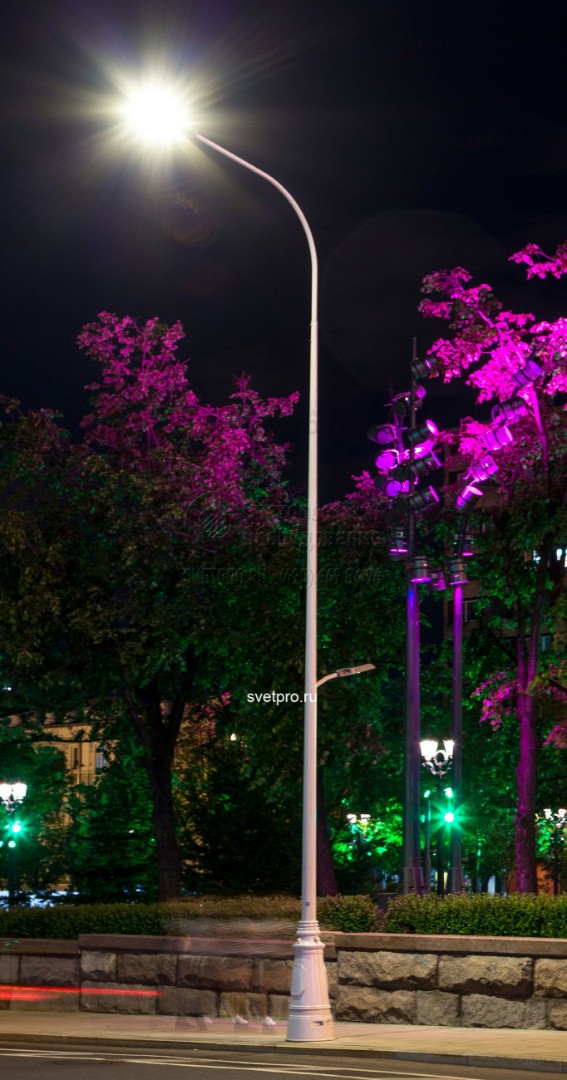

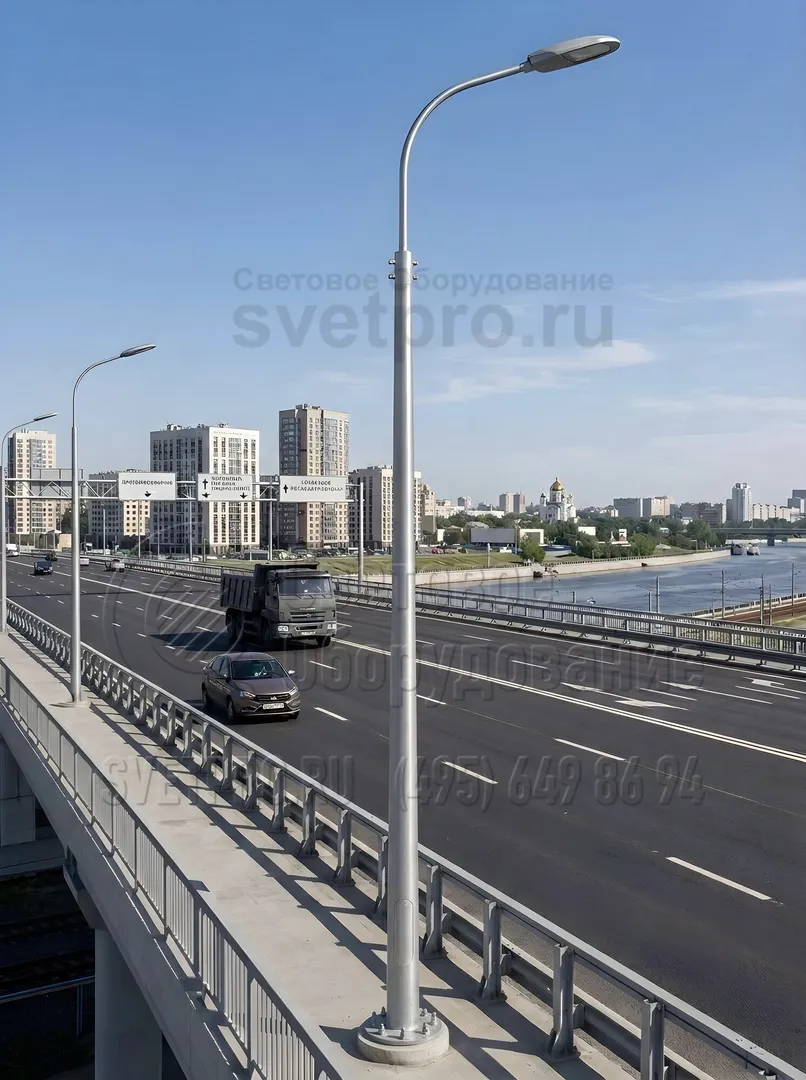

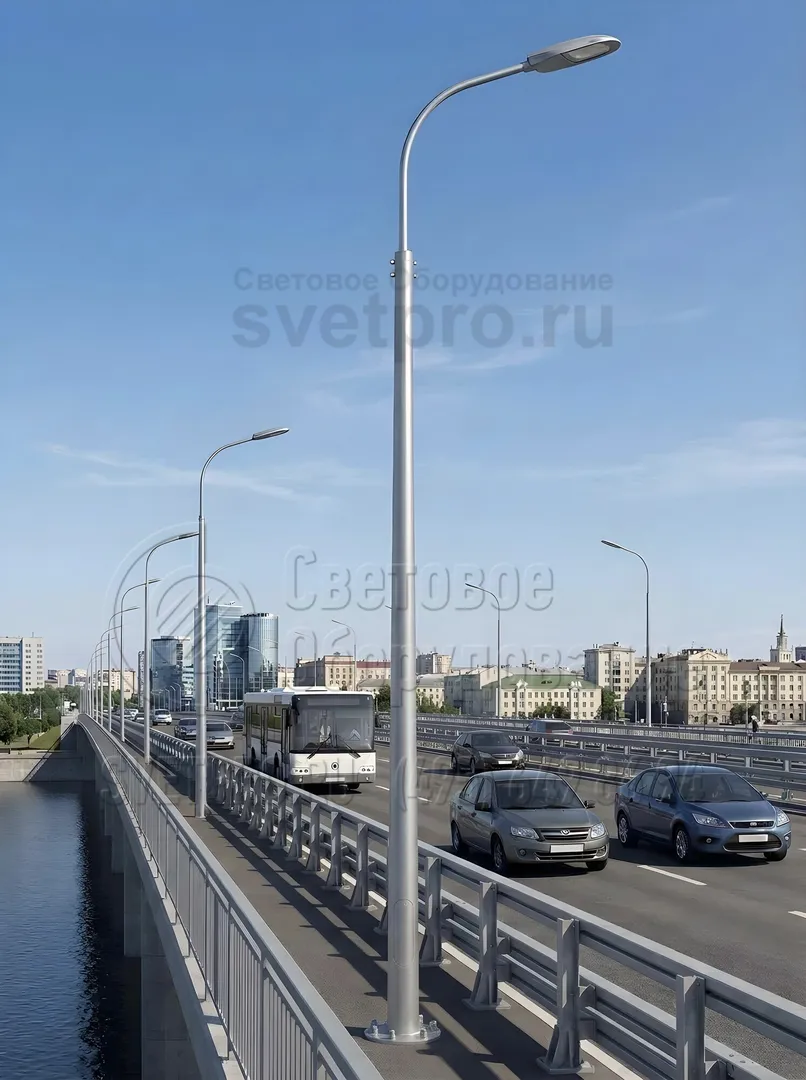

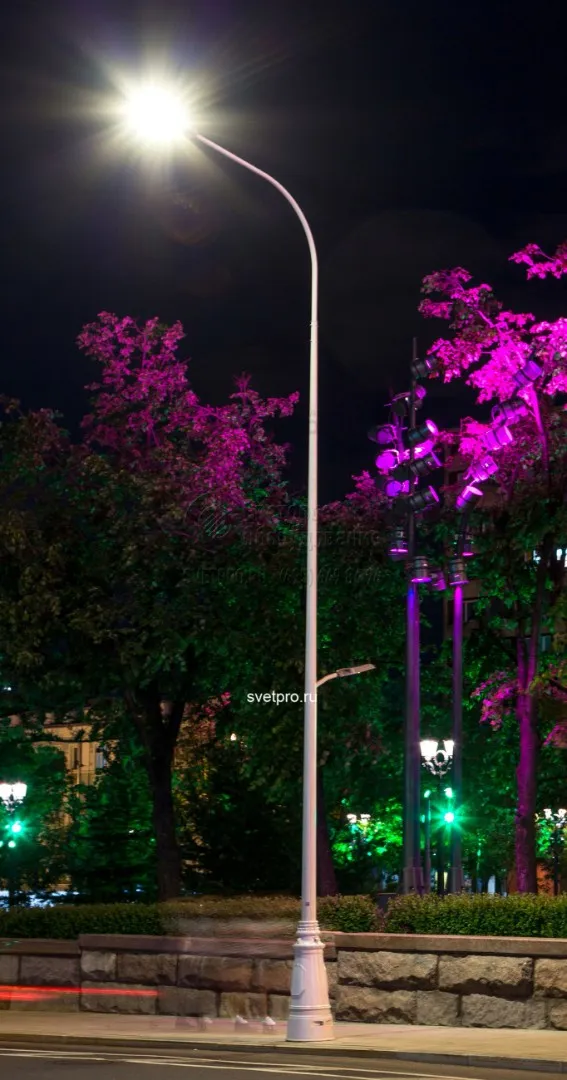

Фотогалерея
