ОКК-6 Опоры круглые конические высота 6 метров
Область применения: |
|
Назначение: |
|
Артикул производителя: | ОКК-6 |
Размер фланца: | 300-450 мм |
Нижний диаметр: | 125-206 мм |
Верхний диаметр: | 60-128 мм |
Вес: | 58-113 кг |
Высота: | 6 м |
как выбрать опору?

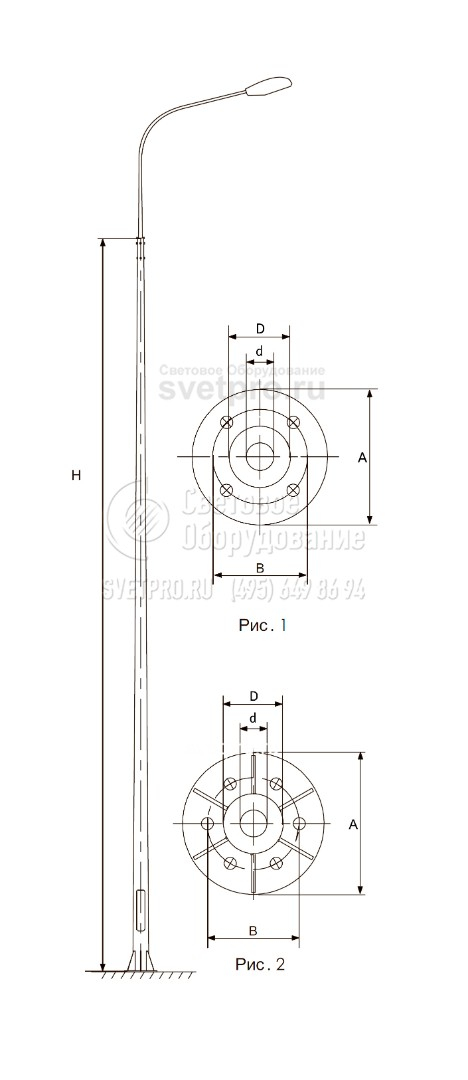

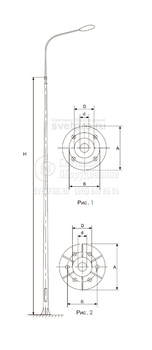

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота, м | Вес, кг | Верхний диаметр, мм | Нижний диаметр, мм | Размер опорного фланца, мм | Межцентровое расстояние отверстий, мм |
---|---|---|---|---|---|---|
ОКК-6 | 6 | 58 | 60 | 125 | 300 | 200 |
ОКК-6 | 6 | 79 | 76 | 154 | 370 | 240 |
ОКК-6 (2) | 6 | 113 | 128 | 206 | 450 | 320 |
ОПИСАНИЕ

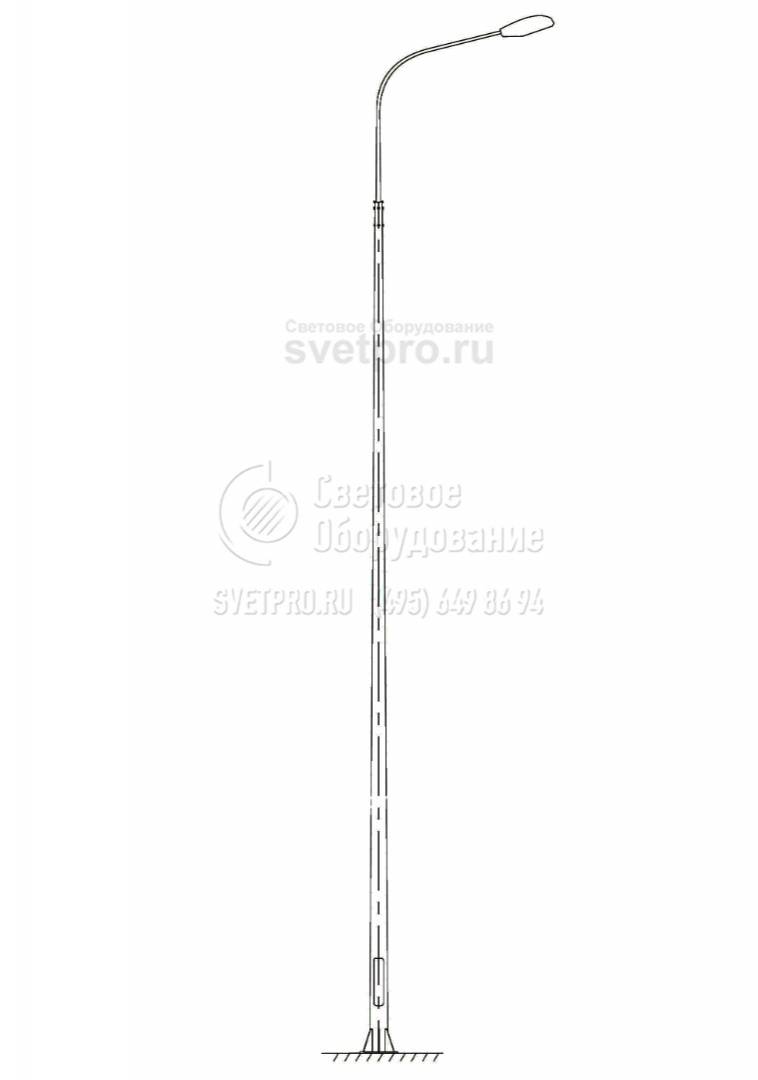

Выбираете осветительные опоры для установки приборов уличного освещения? Остановите свой выбор на моделях типа ОКК-6. Это опоры с корпусом круглого сечения, выполненного в форме конуса. Дизайн этих изделий позволяет органично вписать их в оформление городских улиц. А коническая форма обеспечивает большую стабильность при сильном ветре и под высокой нагрузкой.
Опора является несиловой, поэтому кабели подводятся под землей. Провод укладывается в предварительно вырытые траншеи, после чего вводится внутрь ствола через отверстие в закладной детали. После этого дальнейшие работы производятся по такой технологии:
- Бетонирование закладной детали. Бетон заливается в котлован до уровня земли, в результате чего он полностью покрывает отверстие в ЗДФ. После застывания бетонный камень препятствует попаданию влаги внутрь ЗДФ и повреждению кабеля.
- Коммутация с внутренней проводкой ствола. Для соединения с внутренней проводкой используется клеммная колодка и устройства защитного отключения. Они устанавливаются на монтажную скобу, которая приварена внутри ревизионного отверстия. После монтажа отверстие закрывается крышкой для защиты от посторонних, предотвращения попадания внутрь осадков, пыли, мусора.
- Подключение световых приборов. Светильники коммутируются с проводкой внутри кронштейна, провод идет через оголовок. Поэтому в верхней части ствола провода не видны.
Наша компания изготовит для вас осветительные опоры типа ОКК-6 в срок до 8 недель с гарантией качества.

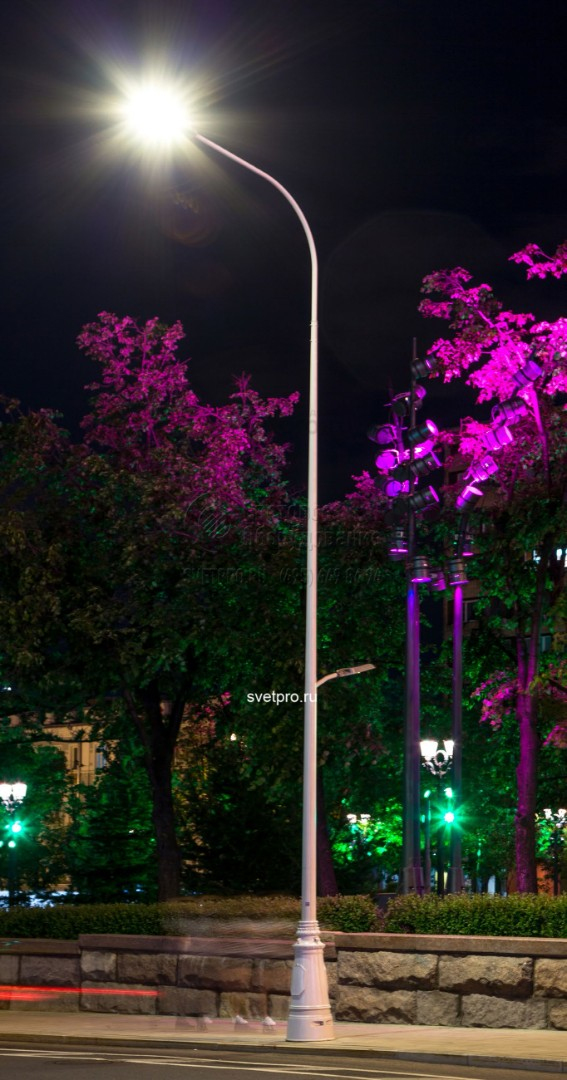

Фотогалерея
