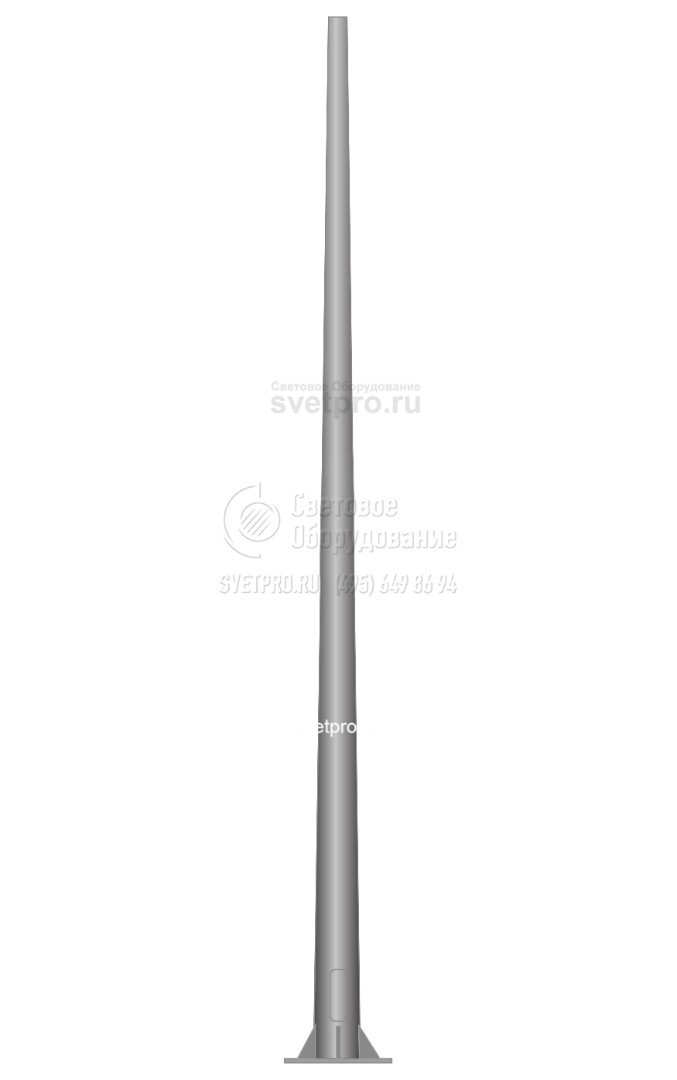

ОКККС 1.8-10 Опоры круглоконические силовые контактной сети высота 10 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКККС 1.8-10 |
Установка: | На фундамент путем присоединения к нему фланцевой части опоры или заглублением в грунт подземной части опоры |
Количество крепежный отверстий: | 8 |
Материал: | Листовая сталь |
Нижний диаметр: | 400 мм |
Верхний диаметр: | 275 мм |
Вес: | 643 кг |
Высота: | 10 м |
как выбрать опору?

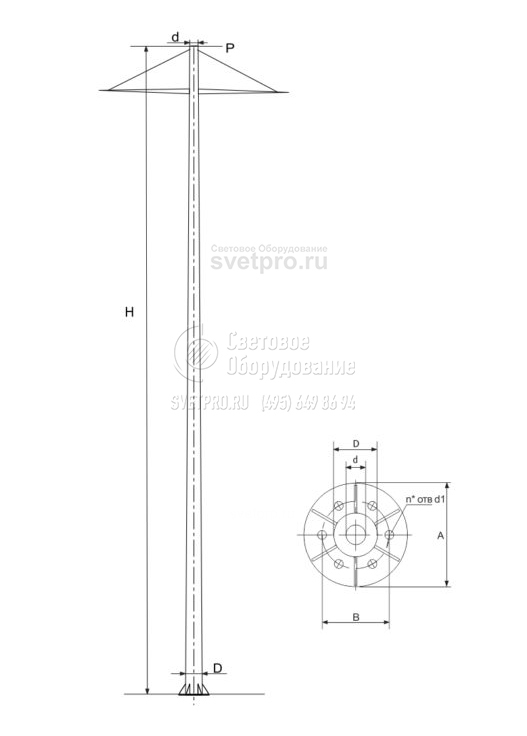

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота | Вес | Верхний диаметр | Нижний диаметр | Размер опорного фланца | Приведенная нагрузка | Приведенная высота приложения нагрузки |
---|---|---|---|---|---|---|---|
ОКККС | м | кг | мм | мм | мм | P | м |
ОКККС 1.8-10 | 10 | 643 | 275 | 400 | 625 | 1,8 | 7,5 |
ОПИСАНИЕ
Опора контактной сети с граненым коническим стволом имеет двойное назначение. Она разработана для того, чтобы подвешивать провода для подачи питания к городскому общественному транспорту, работающему на электричестве. Однако прочности корпуса этого изделия достаточно, чтобы выдерживать также вес осветительных приборов на оголовке.
У этой модели длина корпуса от земли до верхней части составляет 10 метров. Максимальная нагрузка, которую может выдержать конструкция, достигает 1800 кг.
Корпус этого вида опор делается из листовой стали, которая сгибается на гидравлических столах в конический ствол. Благодаря этому опора приобретает несколько важных плюсов:
- Небольшой вес — она весит существенно меньше модели из трубного проката, что облегчает процесс транспортировки и установки изделия.
- Большую стабильность — опора лучше переносит сильный ветер даже при полной нагрузке на оголовок благодаря конической форме ствола и заниженному центру тяжести.
- Повышенную прочность — грани, которые образуют вершины многоугольника, становятся ребрами жесткости, что повышает продольную прочность. Опора при низкой материалоемкости способна выдержать вес тяжелых устройств.
Хотите купить опоры этой разновидности? Делайте заказ в нашей компании. Контактные телефоны для связи указаны на сайте.

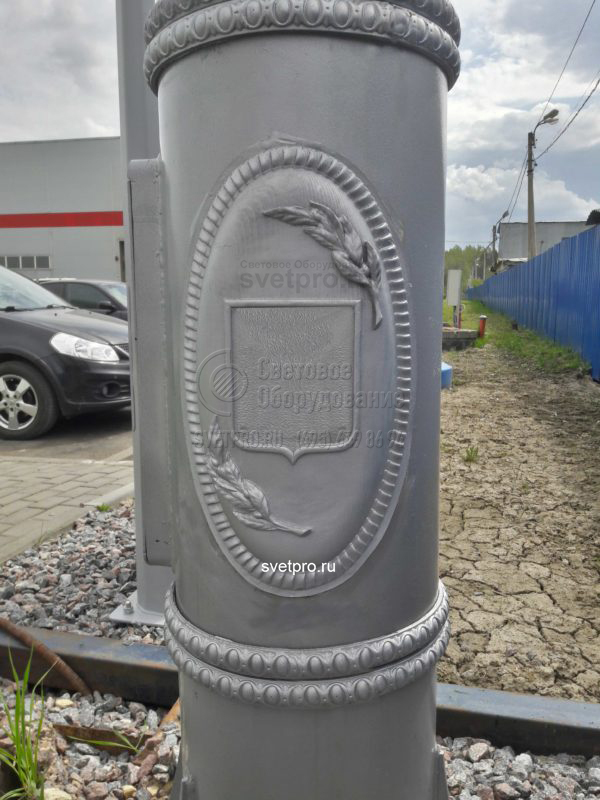

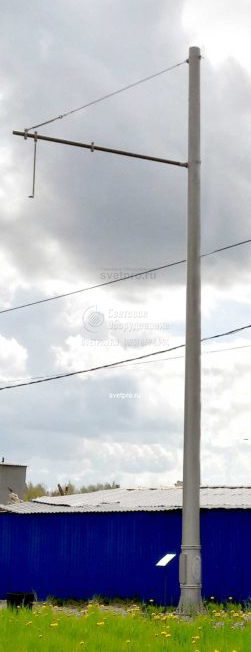

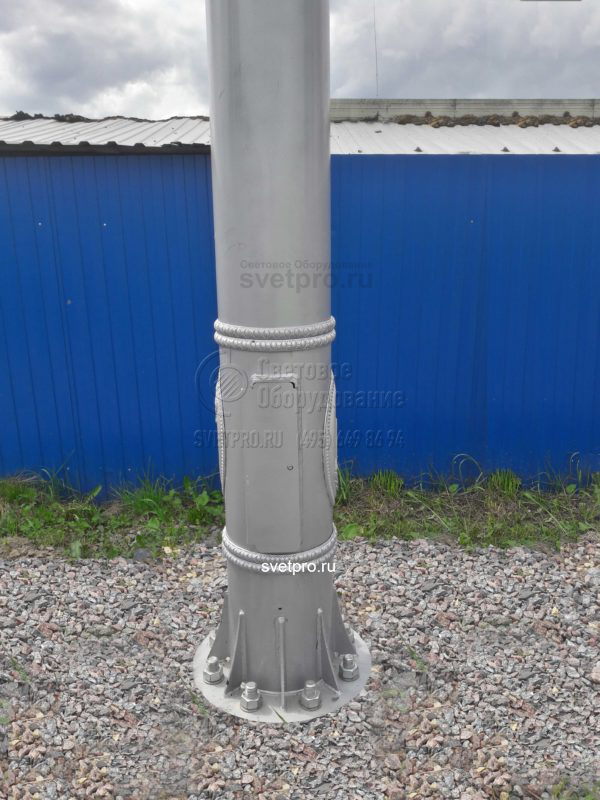

фото с объектов
