ОКС-0,8-9,0 Опоры круглые силовые высота 9 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКС-0,8-9,0 |
Количество световых приборов: | 1-4 |
Установка: | В грунт |
Количество крепежный отверстий: | 8 |
Материал: | Трубный прокат |
Нагрузка на опору: | 300-2700 кг |
Нижний диаметр: | 273 мм |
Верхний диаметр: | 219 мм |
Вес: | 554/523 кг |
Высота: | 9 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Подземная часть (L, м) | Межцентровое расстояние отверстий (B, мм) |
---|---|---|---|---|---|---|
ОКС-0,8-9,0 (И) | 554/523 | 9 | 219 | 273 | 2 | 363 |
ОПИСАНИЕ
Опора ОКС-0,8-9,0 применяется для монтажа светотехники и обеспечения ее работы посредством подвеса СИП. Конструкция изделия ориентирована на воздушную прокладку кабелей, что делает его востребованным для установки в районах, где подземная прокладка кабеля невозможна. Универсальная опора подходит для прокладки низковольтных линий, размещения рекламных и других наружных конструкций, не оказывающих влияние на устойчивость и надежность изделия.
ОКС-0,8-9,0 изготавливается из стального трубного проката, обладает значительным сроком службы. Высокие технически параметры делают стальные изделия отличной альтернативой конструкциям из железобетона. Защита опор от коррозии и прочих внешних факторов обеспечивается посредством горячего цинкования. На поверхность металла наносится слой цинка, не требующий обновления со временем эксплуатации. Такая обработка придает изделию привлекательный вид и позволяет устанавливать опоры в местах с влажным климатом.
Монтаж изделия выполняется на закладной фундамент в заранее подготовленное бетонное основание.

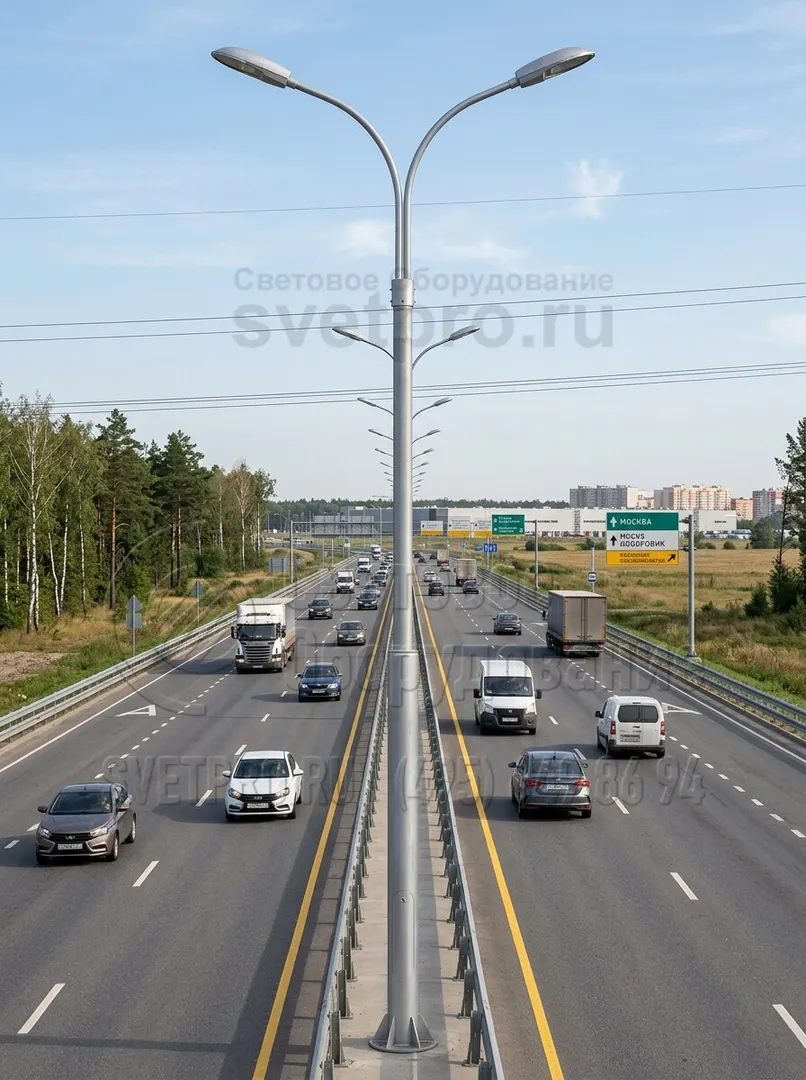

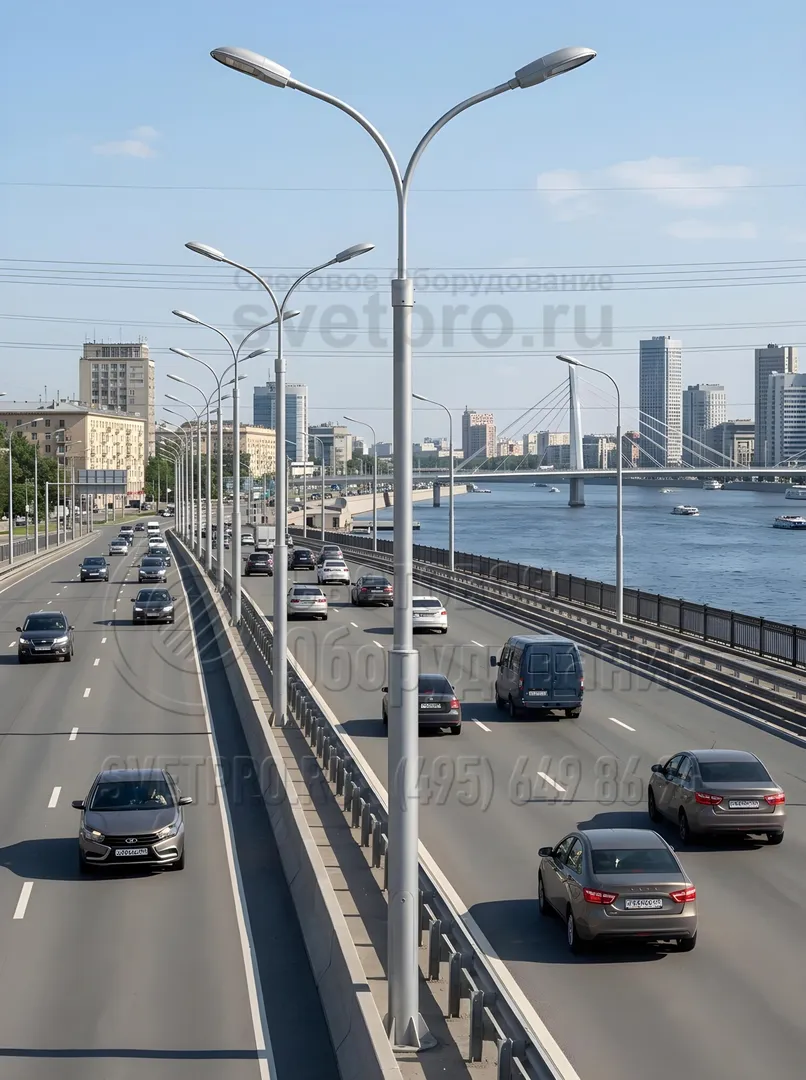

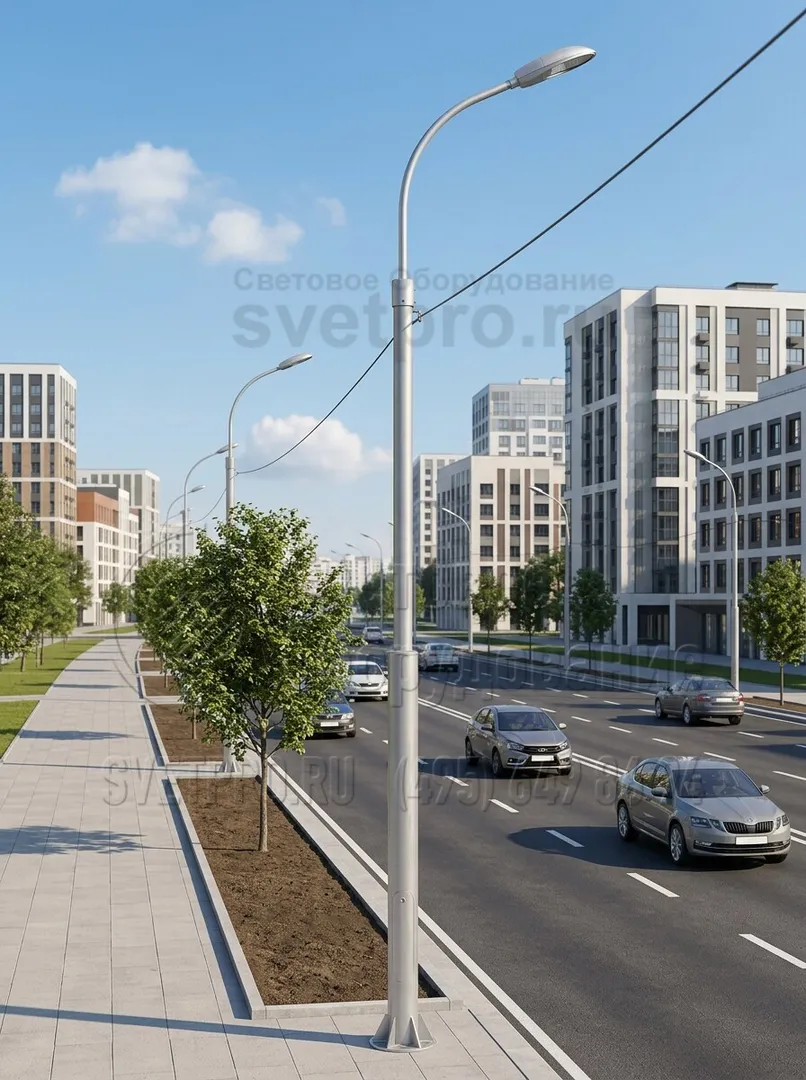

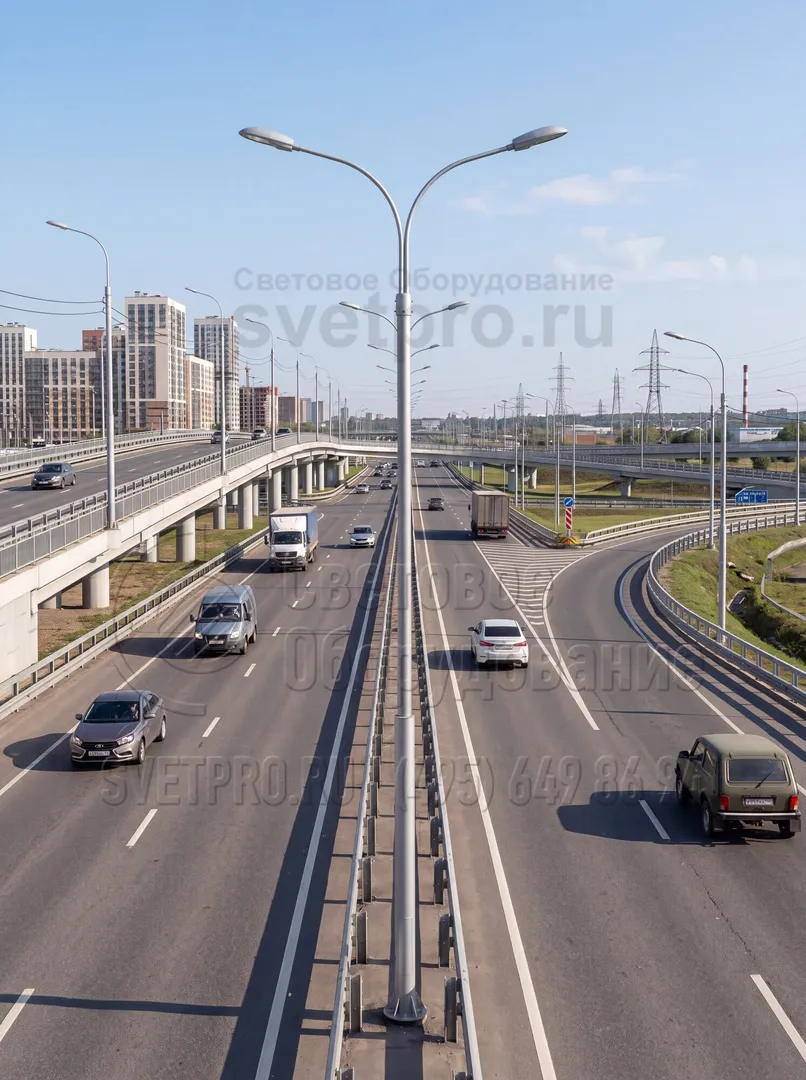

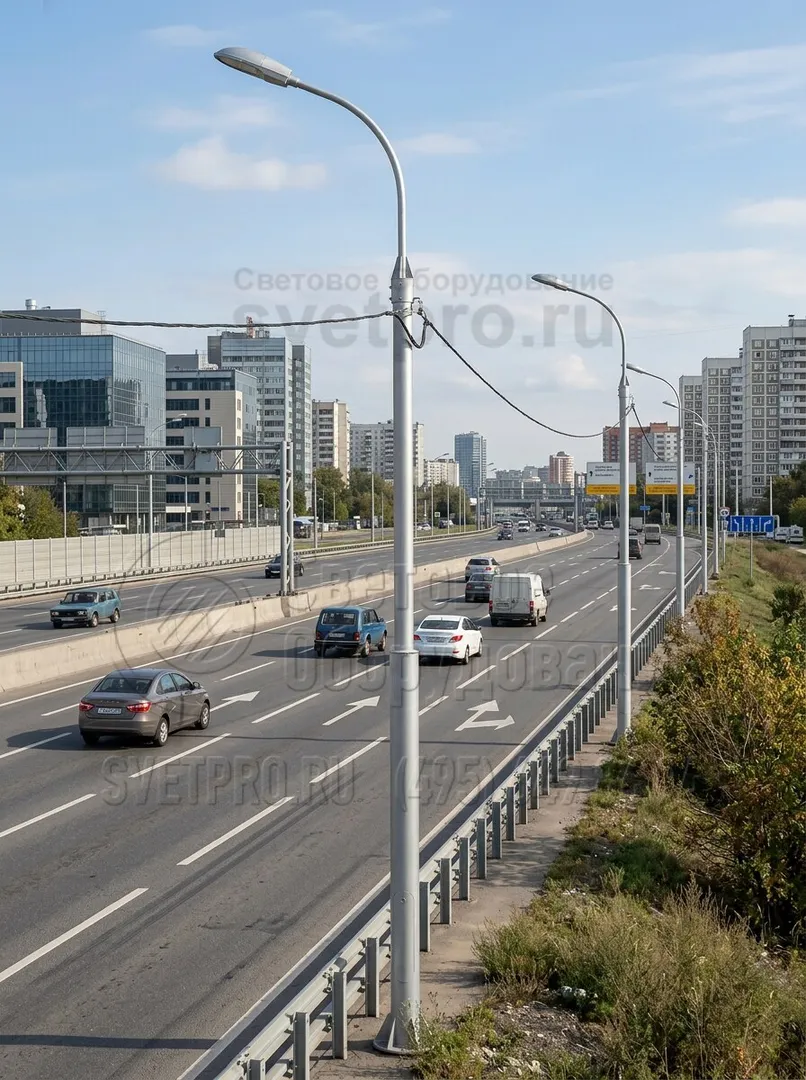

фото с объектов
