ОКС-1,1-13,0 Опоры круглые силовые высота 13 метров
Область применения: |
|
Назначение: |
|
Покрытие (фильтр): | Горячее цинкование |
Покрытие: | Горячее цинкование |
Артикул производителя: | ОКС-1,1-13,0 |
Количество световых приборов: | 1-4 |
Установка: | В грунт |
Количество крепежный отверстий: | 8 |
Материал: | Трубный прокат |
Нагрузка на опору: | 300-2700 кг |
Нижний диаметр: | 426 мм |
Верхний диаметр: | 325 мм |
Вес: | 1420/1364 кг |
Высота: | 13 м |
Форма опоры: | Трубчатая |
Подвод кабеля: | Верх |
как выбрать опору?

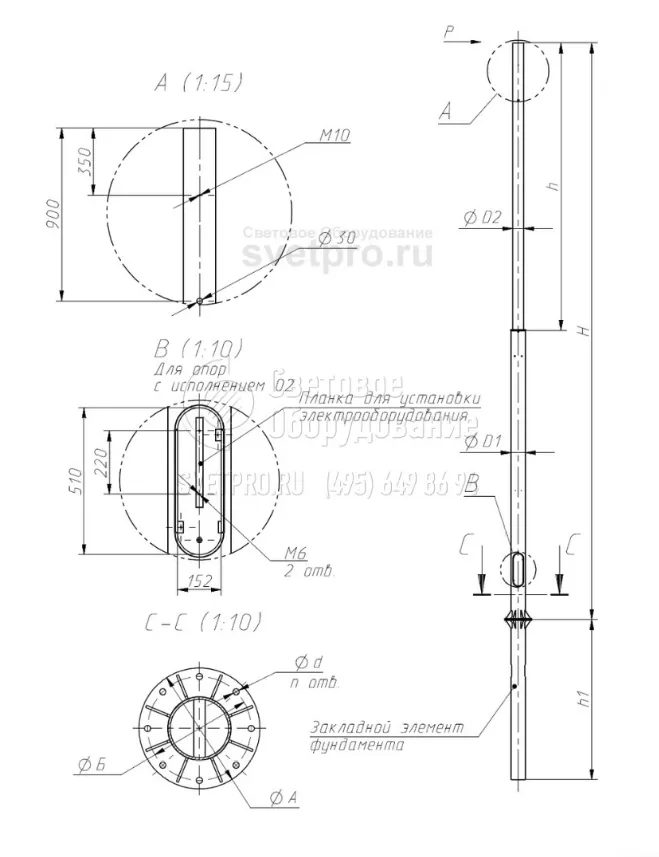

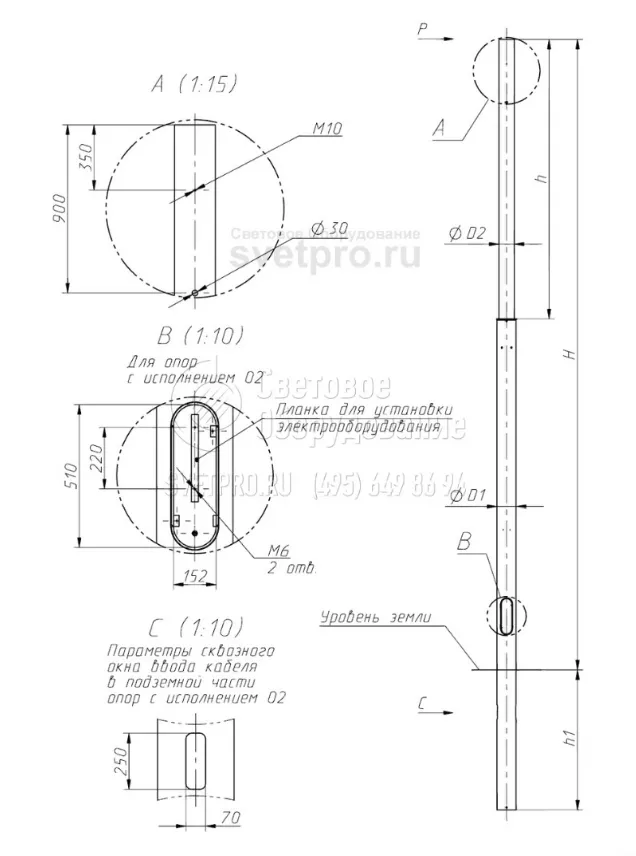

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Вес (m, кг) | Высота (H, м) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) | Подземная часть (L, м) | Межцентровое расстояние отверстий (B, мм) |
---|---|---|---|---|---|---|
ОКС-1,1-13,0 (И) | 1420/1364 | 13 | 325 | 426 | 3 | 552 |
ОПИСАНИЕ
Опора ОКС-1,1-13,0 представляет собой силовую конструкцию, необходимую для организации уличного освещения. Изделие предназначено для размещения консольных светильников, подвеса СИП и прокладки низковольтных электролиний. На фонарный столб также могут устанавливаться конструкции рекламного и информационного характера.
Изделие обладает большим весом за счет изготовления из стального трубного проката. ОКС-1,1-13,0 – надежная и долговечная конструкция, позволяющая устанавливать ее в местах с неблагоприятным климатом. Изделие защищено от внешнего воздействия слоем цинка, которым покрывается металл в процессе изготовления столба. Горячее цинкование увеличивает срок эксплуатации опор.
Организация освещения с помощью опоры ОКС-1,1-13,0 осуществляется посредством установки на ее верхнюю часть кронштейна со светотехникой. Возможное количество светильников – 1-4.
Монтируется опора ОКС-1,1-13,0 на бетонное основание, подготовка которого предполагает установку металлического закладного элемента. Столб соединяется с закладным элементом через фланец.

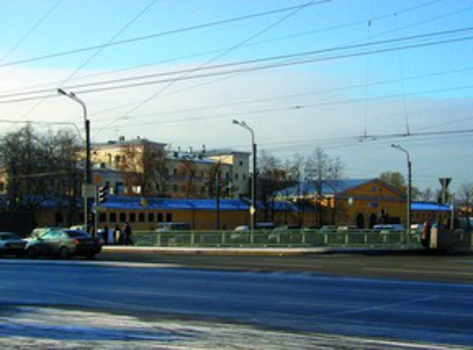

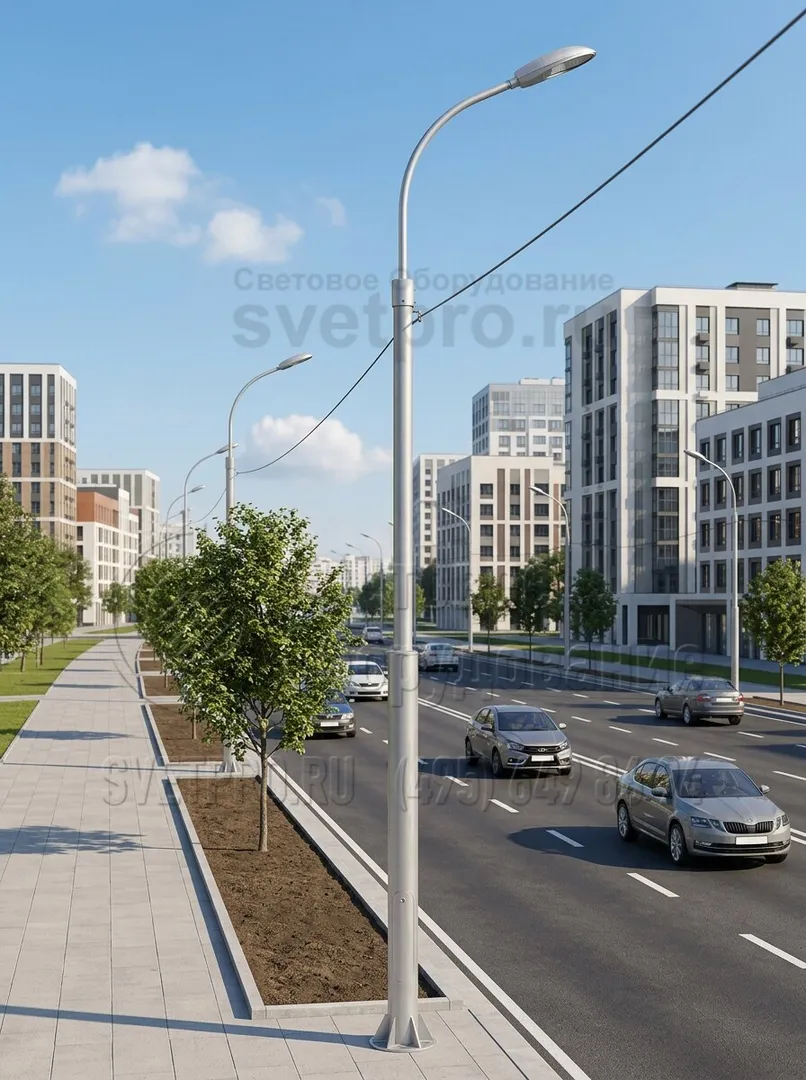

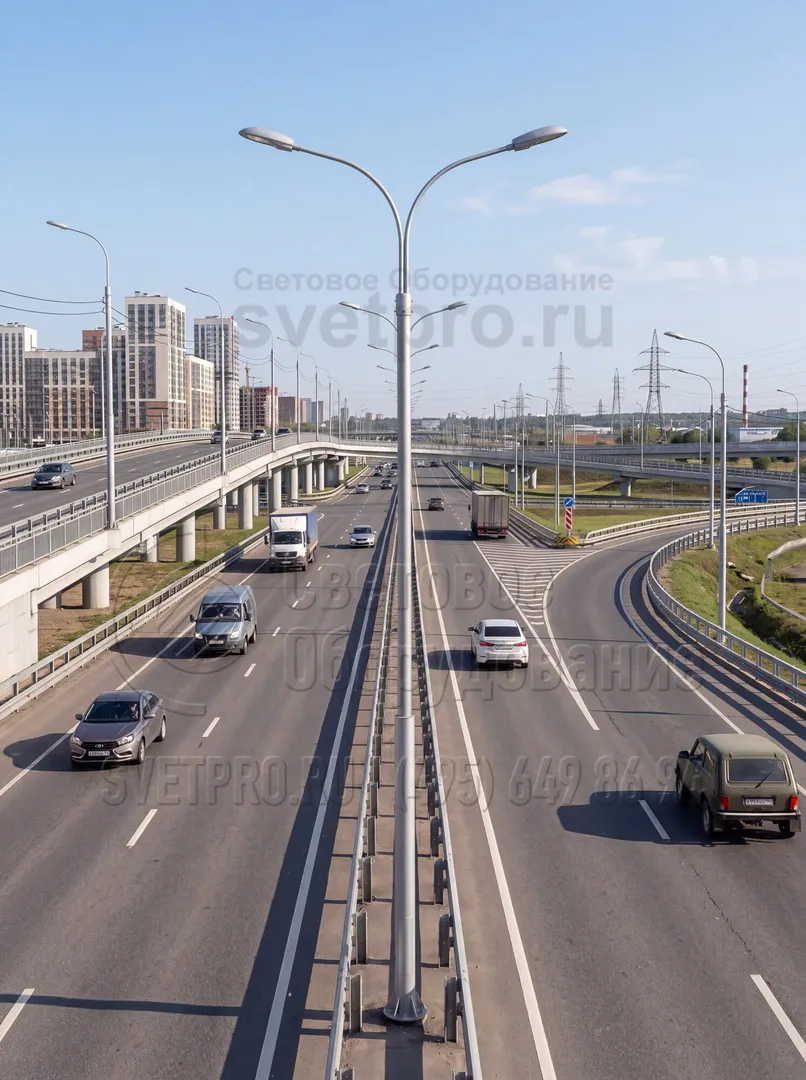

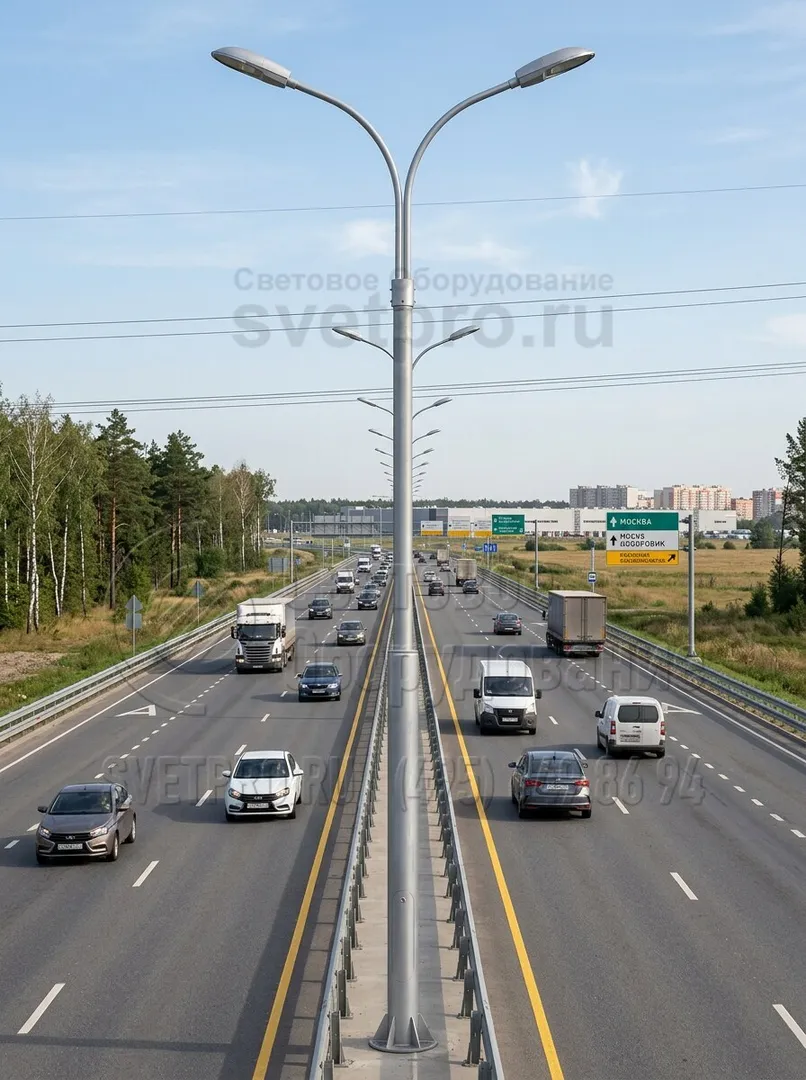

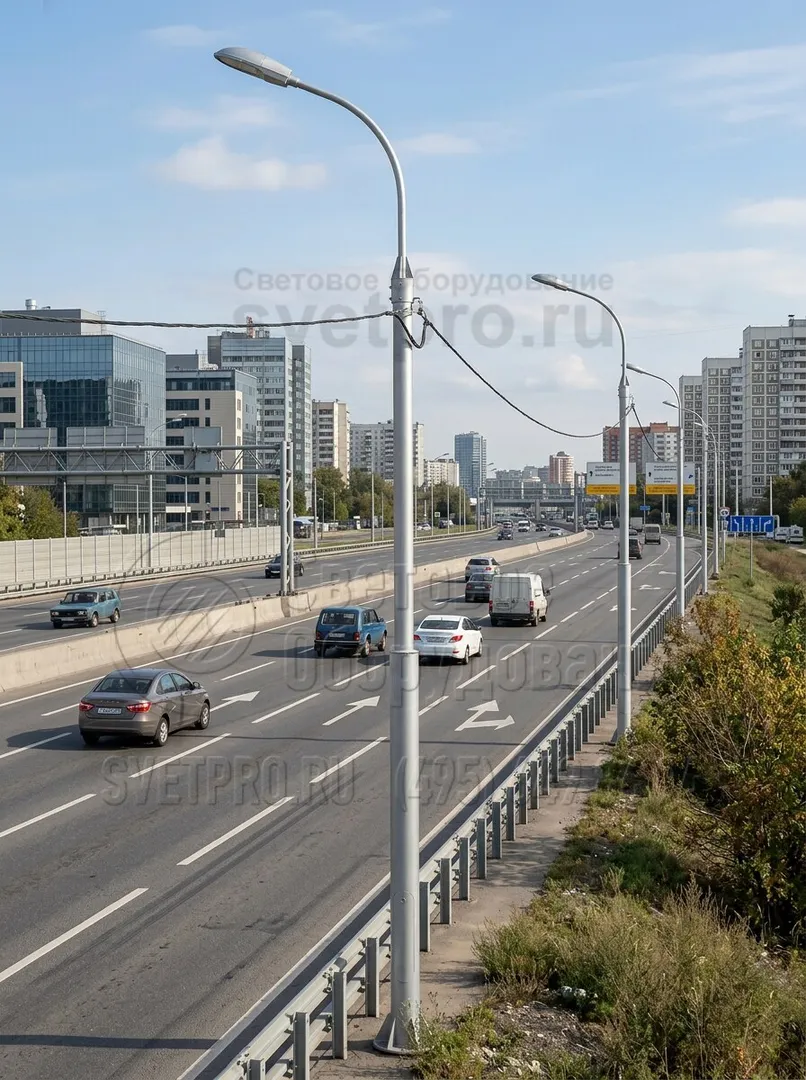

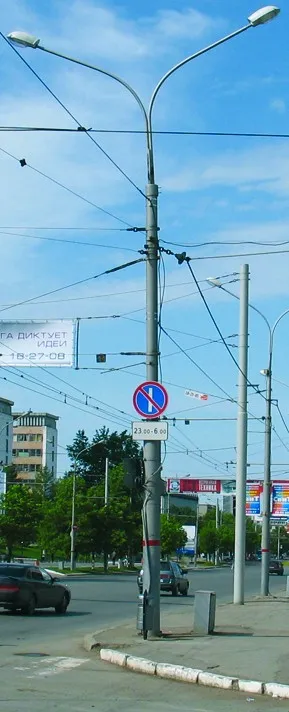

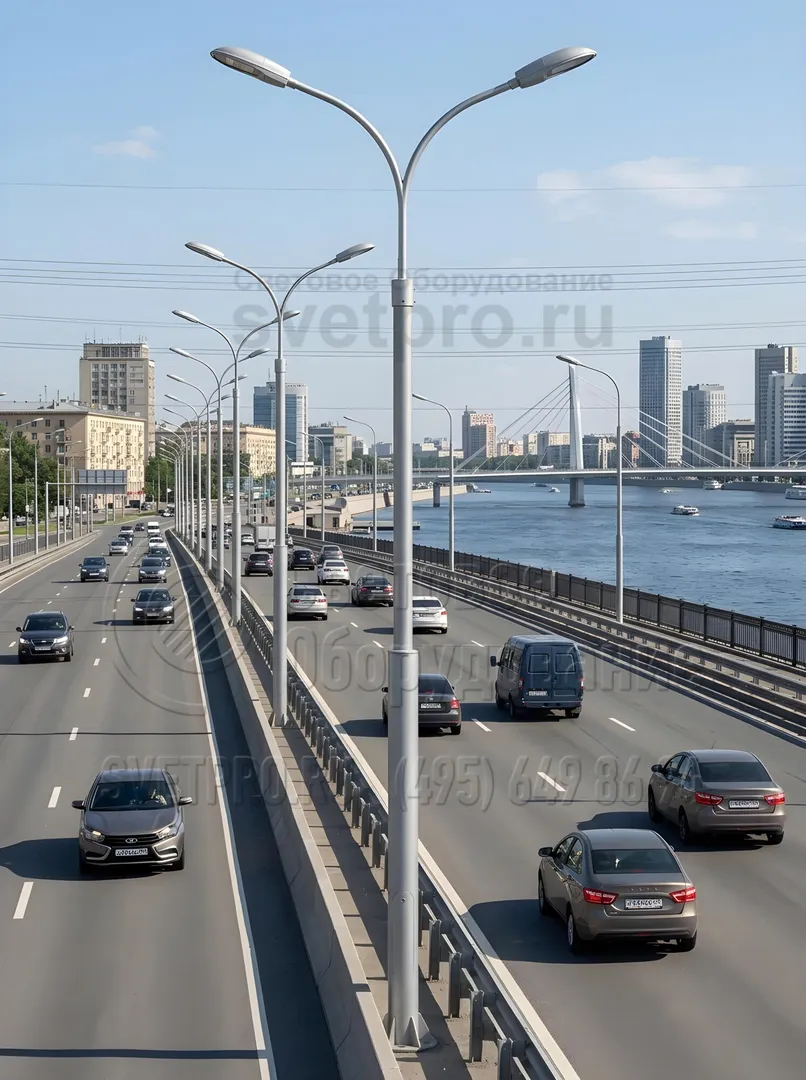

фото с объектов
