ОСПК – 5,0 Опоры квартальные стеклопластиковые высота 5 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Гелькаут |
Артикул производителя: | ОСПК – 5,0 |
Установка: | На опору |
Количество крепежный отверстий: | 4 |
Материал: | Полимер, армированный стекловолокном |
Нижний диаметр: | 141 мм |
Верхний диаметр: | 76 мм |
Вес: | 25,1 кг |
Высота: | 5 м |
Форма опоры: | Круглоконическая |
Подвод кабеля: | Низ |
как выбрать опору?
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Наименование | Высота (h, мм) | Вес (m, кг) | Верхний диаметр (d, мм) | Нижний диаметр (D, мм) |
---|---|---|---|---|
ОСПК – 5,0 | 5,0 | 25,1 | 76 | 141 |
Основные параметры закладных деталей для опор ОСПК
Наименование | Марка закладной ФМШ | Высота закладной (h1, м) | Диаметр трубы (D, мм) | Вес (m, кг) | А, мм | В, мм |
---|---|---|---|---|---|---|
ОСПК – 5,0 | ФМШ (П) – 1 | 1,5 | 108 | 28,9 | 230 | 170 |
ОПИСАНИЕ
Опоры квартального типа ОСПК – 5,0 изготавливаются из армированного стекловолокном полимерного материала. Они применяются при организации уличной иллюминации во дворах жилых домов, на игровых площадках, пешеходных зонах, местах общественного отдыха. Конструкция опорных столбов предполагает на установку исключительно светильников и не может быть задействована для подвеса СИП либо прокладки питающего провода по воздуху.

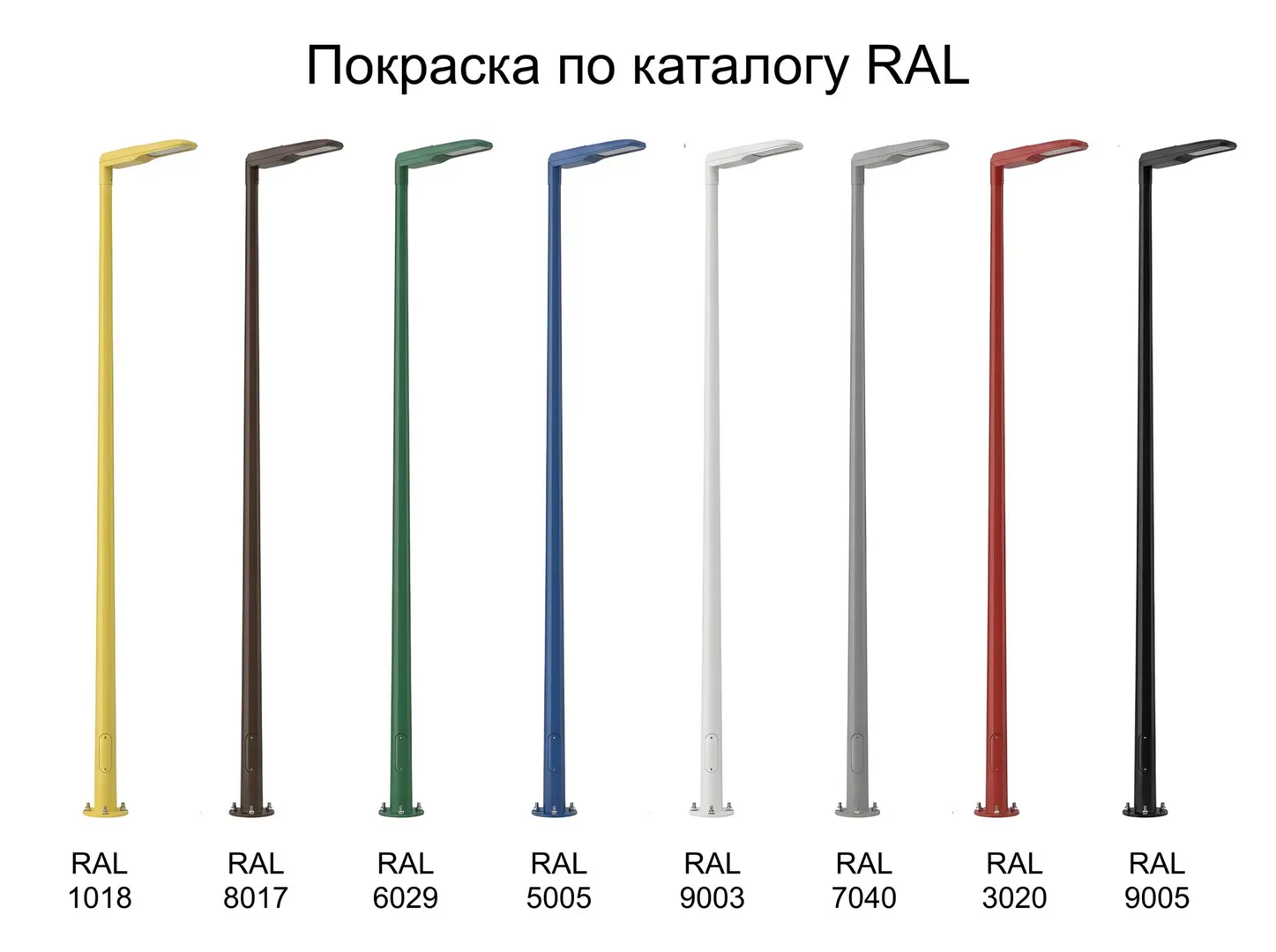

Модель ОСПК – 5,0 делается из пластика методом центрифугирования. Дополнительное усиление материала стекловолокном с последующим нанесением покрытия гелькаут существенно повышает прочность конструкции. По требованию заказчика опорные столбы окрашиваются в любой оттенок RAL посредством добавления красителя при изготовлении изделия.
Универсальная опора ОСПК – 5,0 предполагает два варианта размещения светотехники: торцевым способом либо посредством установки кронштейна. Питающий кабель прокладывается внутри изделия.
Легкий вес оборудования позволяет проводить монтаж без необходимости привлечения спецтехники. Оно устанавливается на закладной элемент, монтируемый в бетонном основании.
ТЕХНИЧЕСКИЕ ДЕТАЛИ

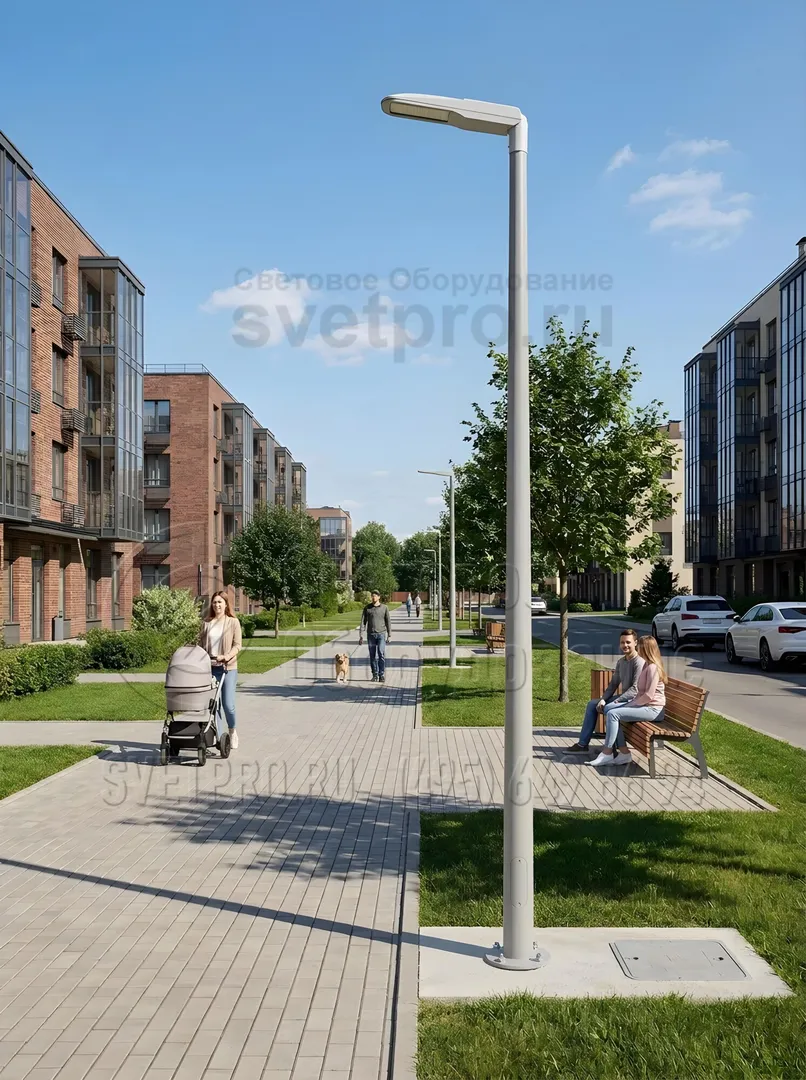

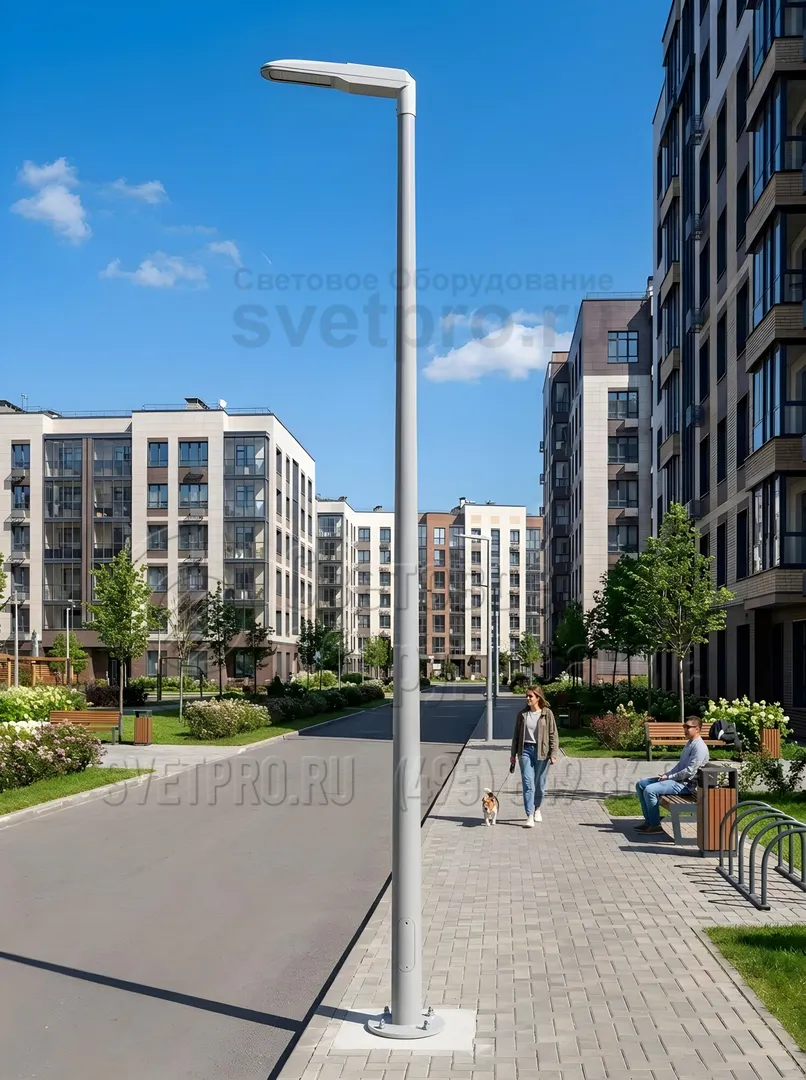

фото с объектов
