Auriga P - 5 Стальная осветительная опора круглая высота 5 метров
Область применения: |
|
Назначение: |
|
Покрытие: | Порошковая или гидродинамическая краска |
Артикул производителя: | Auriga P - 5 |
Установка: | Вкапыванием, при этом длина подземной части 800 мм, а для опор, высотой 6 м – 1000 мм. |
Количество крепежный отверстий: | 4 |
Материал: | Оцинкованная сталь |
Вес: | 40 кг |
Высота: | 5 м |
Производитель «Опоры: Valmont», Польша
как выбрать опору?

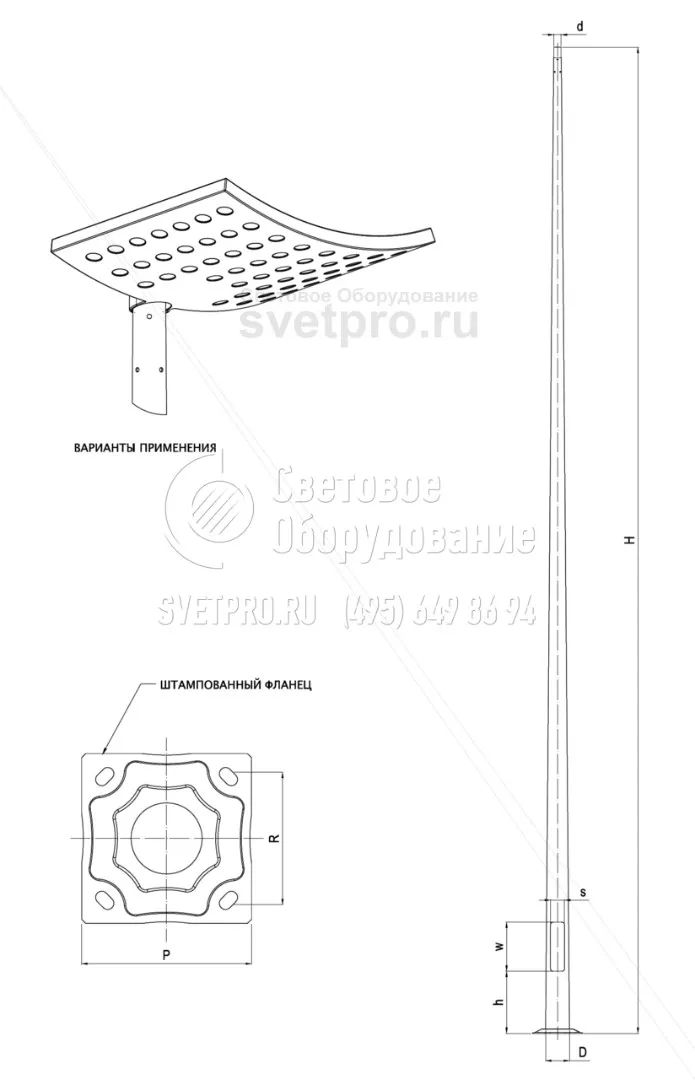

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Основные параметры опор Auriga P
Тип опоры | Высота опоры H, м | Верхний диаметр опоры d, мм | Нижний диаметр опоры D, мм | Высота люка W, мм | Ширина люка s, мм | Расст. люка от земли h, мм | Фланец и расстояние между анкерными болтами P/R, мм | Анкерный болт, мм | Нагрузка на опору, кг | Размеры фундамента, см | Длина вкапываемой части h, мм |
---|---|---|---|---|---|---|---|---|---|---|---|
Auriga P - 5 | 5 | 60 | 122 | 400 | 80 | 500 | 271/200 | М18 | 38 | 100/30 | 800 |
Auriga P ()* кронштейн заказывается отдельно
Несущая способность опор Auriga P
Высота опоры H, м | Вес, кг | Площадь светильника в зависимости от ветровой зоны, кв.м | Изгибающий момент на уровне фланца, кГм | Усилие на срез на уровне фланца, кг | ||||
---|---|---|---|---|---|---|---|---|
Зона I | Зона II | Зона III | Зона IV | Зона V | ||||
5 | 40 | 1,01 | 0,73 | 0,53 | 0,39 | 0,28 | 442 | 124 |
ОПИСАНИЕ

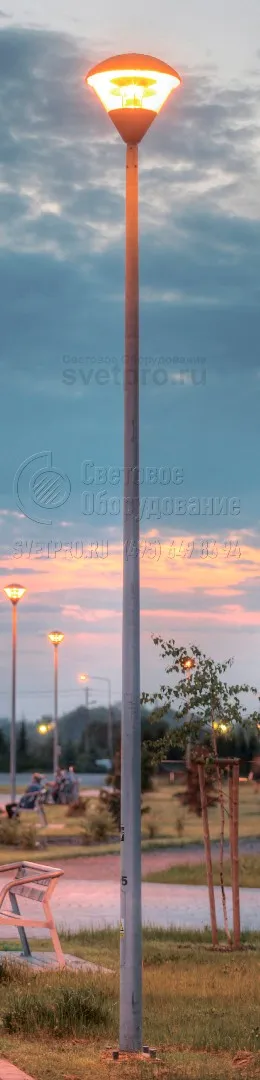

Компания VALMONT (Польша) предлагает потребителям различные типы осветительных опор, в том числе, несиловую опору с круглым стволом – Auriga P. Круглоконическая опора Auriga P изготовлена из стали и обработана методом горячего цинкования, сдерживающего коррозию поверхности. Высота опор составляет 3,0 (3,5; 4,0; 4,5; 5,0; 6,0) метра, при этом их вес равен 20 – 47 кг. Легкий, изящные опоры, имеющие полый ствол, идеально подходят для функционально-декоративного освещения. К тому же декоративное окрашивание, выполняемое дополнительно, разнообразно. Опоры могут применяться для уличного и садово-паркового освещения и являются эквивалентной заменой торшерным опорам.
