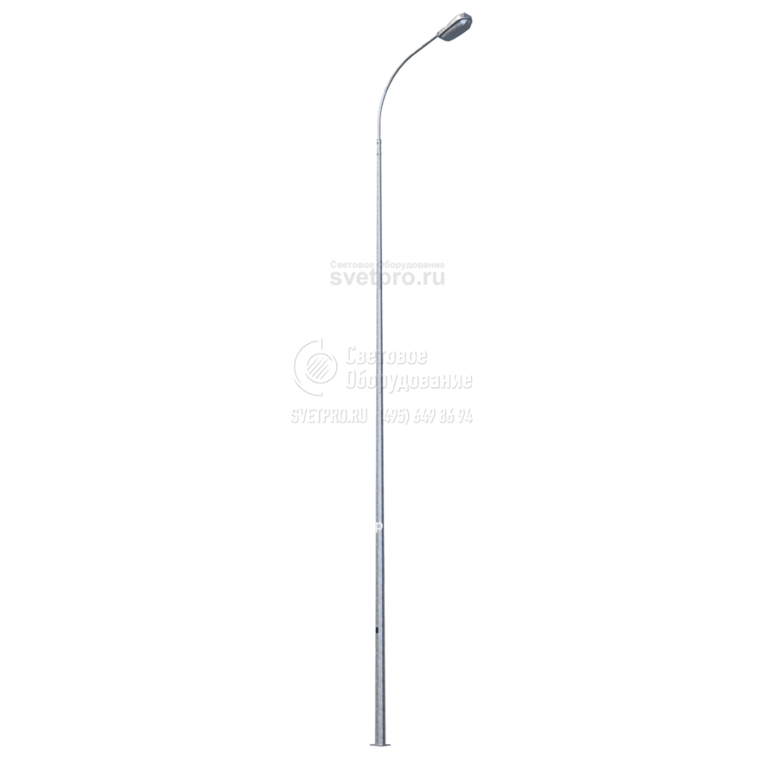

ОГКп Опоры граненые конические несиловые прямостоечные
Область применения: |
|
Назначение: |
|
Высота: | 3-10 м |
Вес: | 31-127 кг |
Верхний диаметр: | 69-75 мм |
Нижний диаметр: | 107-189 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОГКп |
Производитель «Пересвет», Россия
как выбрать опору?

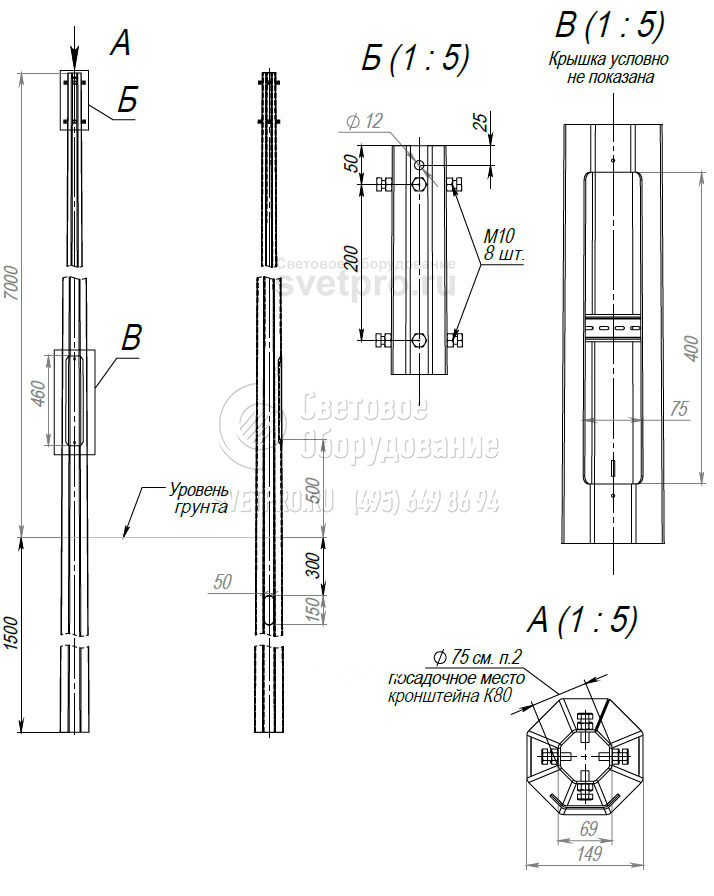

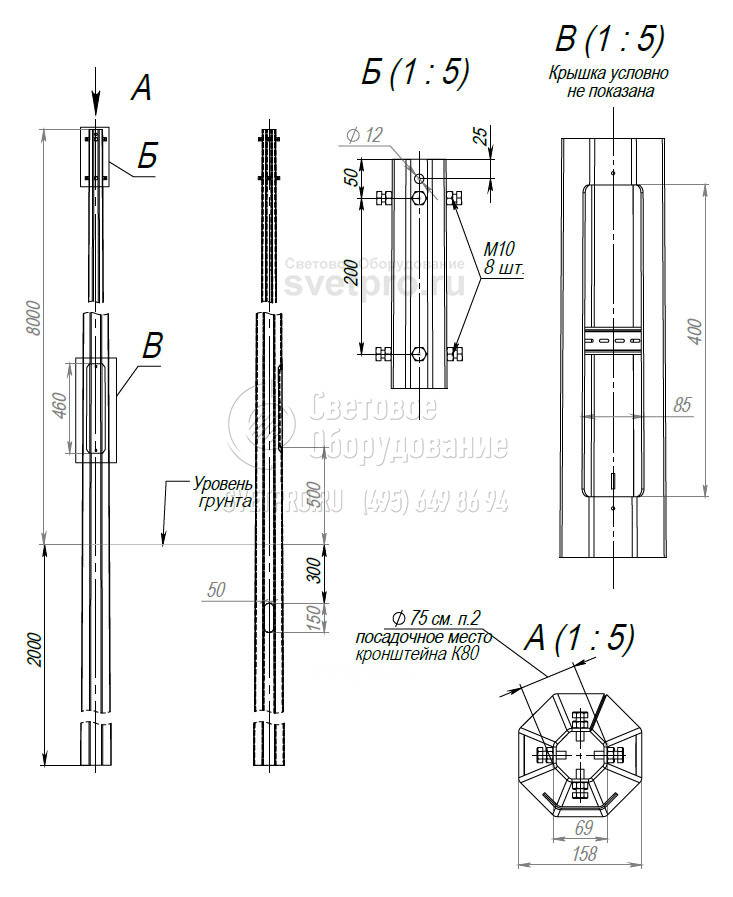

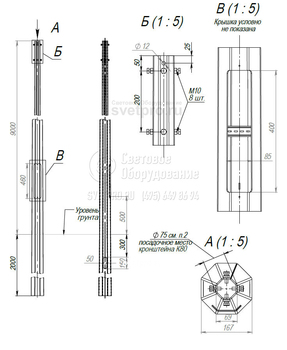

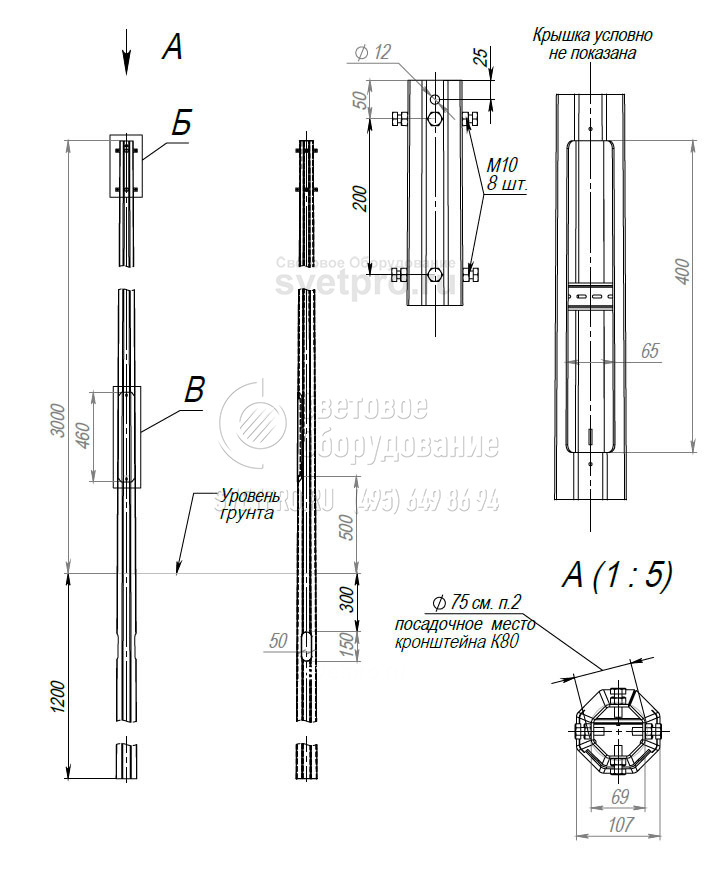

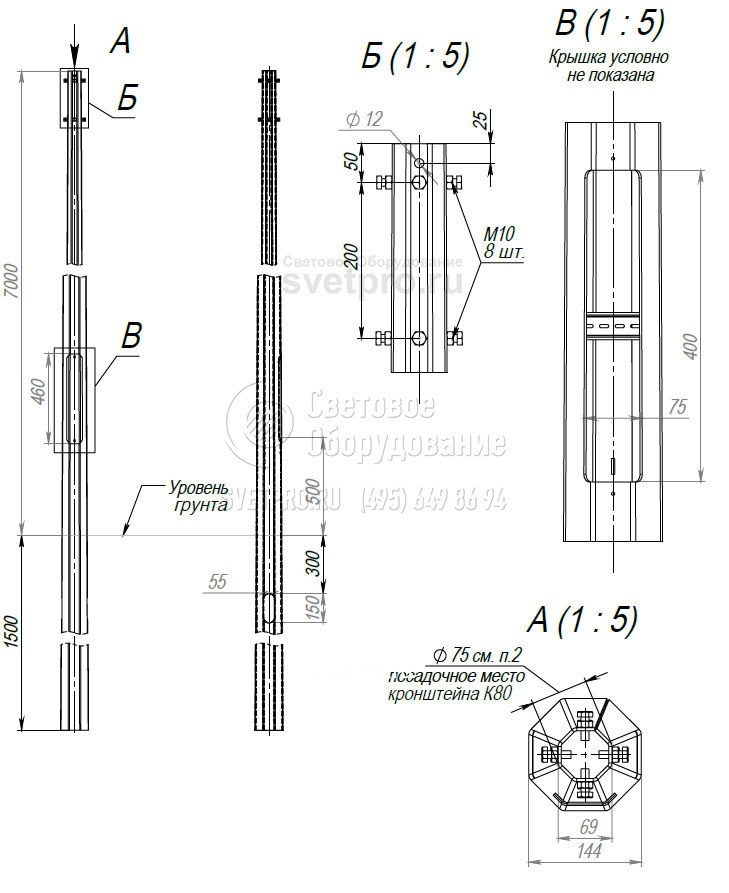

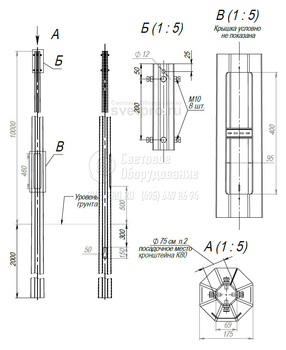

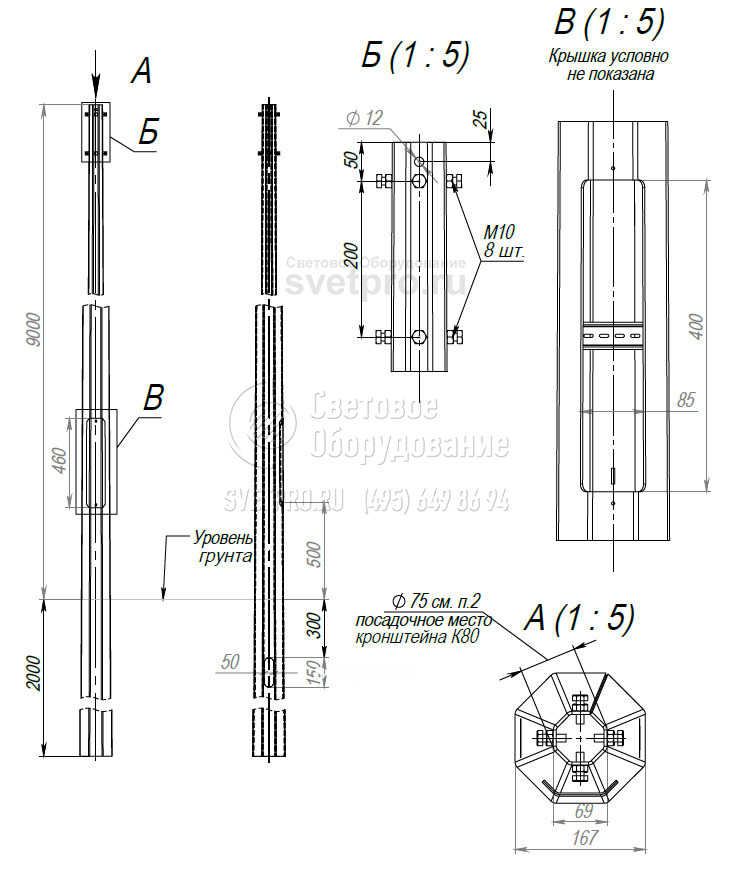

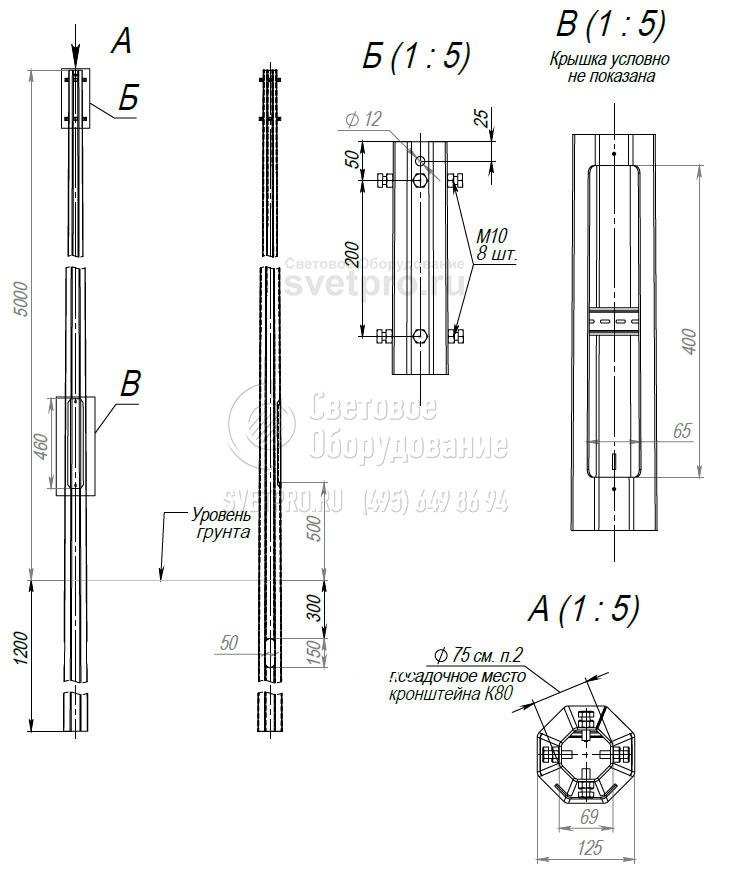

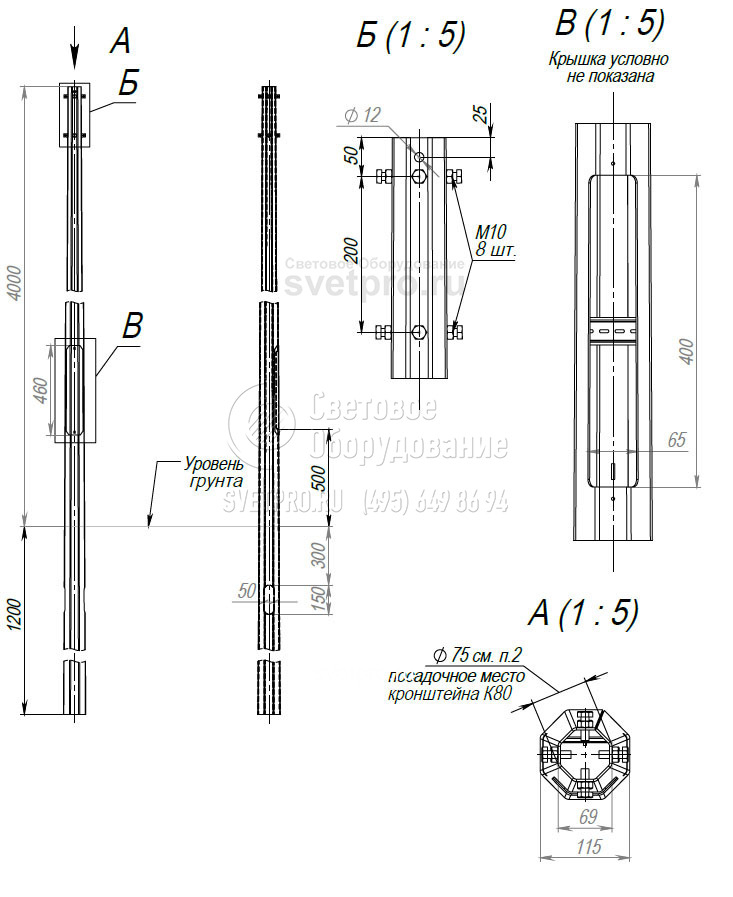

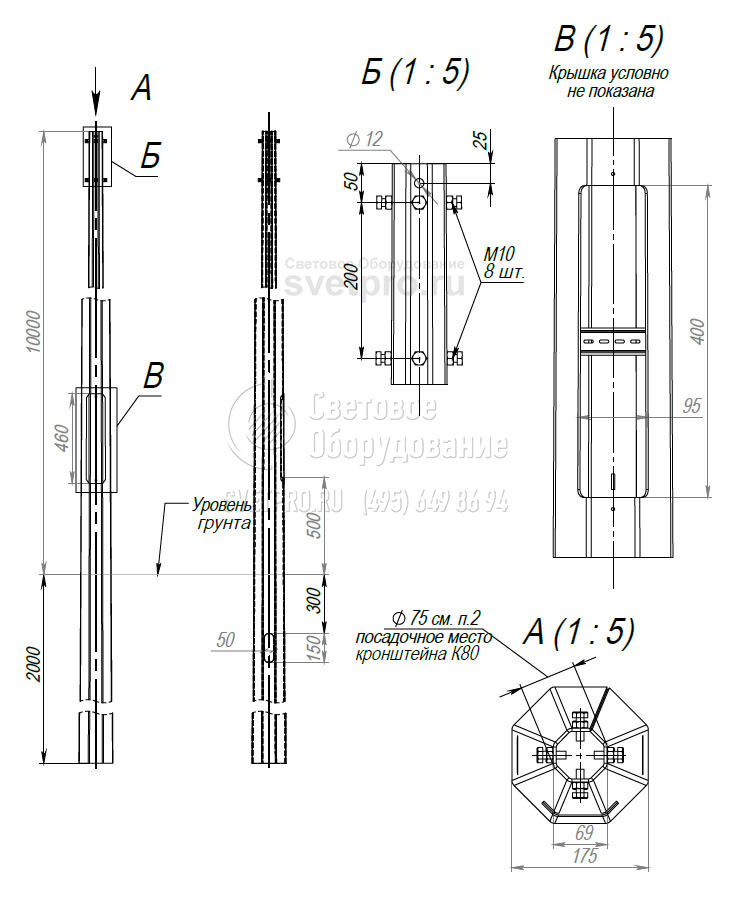

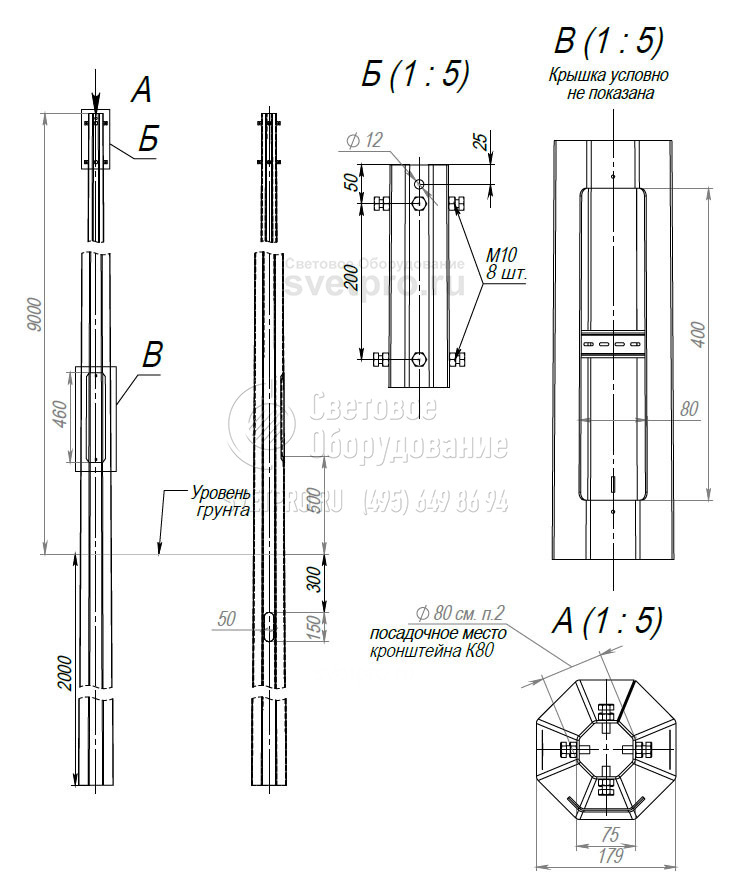

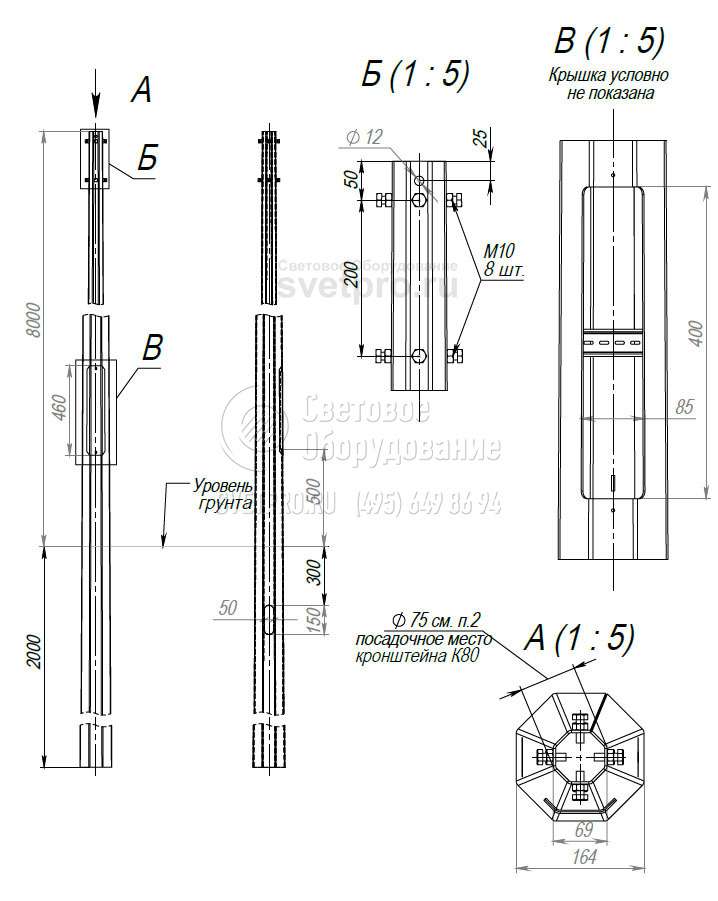

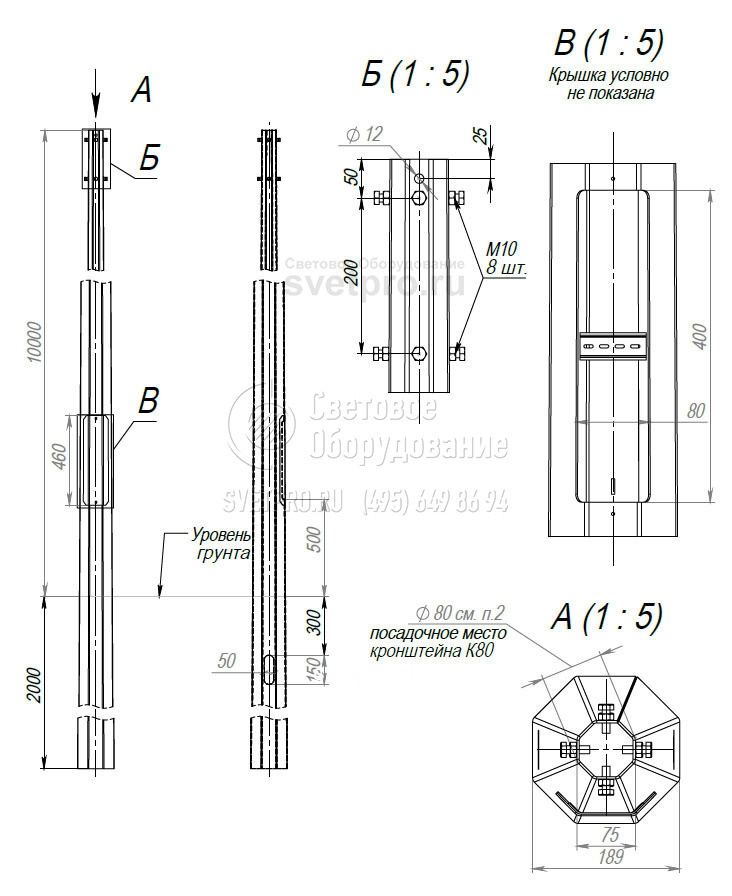

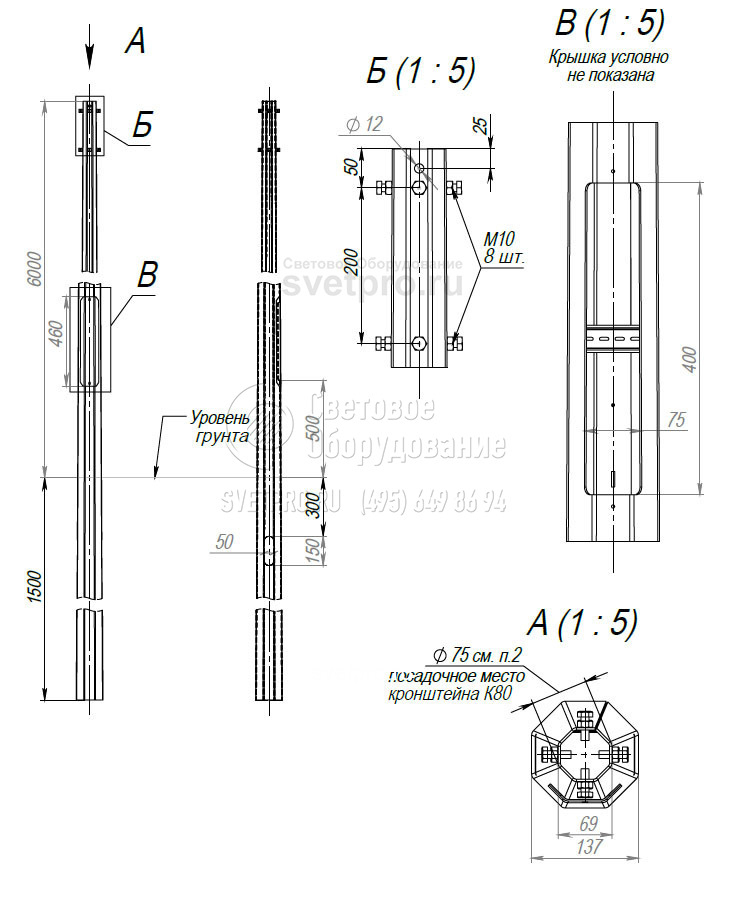

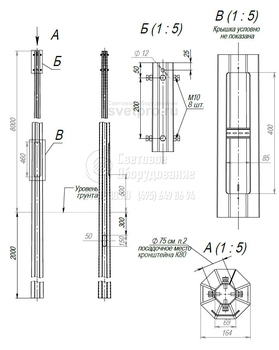

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | h, м | Посадочное место кронштейна | Масса, кг | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||
ОГКп-3,0-4,2 | 3 | 107 | 69 | 1,2 | К80 | 31 | 0,23 | 0,07 | 0,1 |
ОГКп-4,0-5,2 | 4 | 115 | 69 | 1,2 | К80 | 39 | 0,3 | 0,08 | 0,13 |
ОГКп-5,0-6,2 | 5 | 125 | 69 | 1,2 | К80 | 49 | 0,32 | 0,09 | 0,13 |
ОГКп-6,0-7,5 | 6 | 137 | 69 | 1,5 | К80 | 62 | 0,38 | 0,1 | 0,12 |
ОГКп-7,0-8,5 | 7 | 144 | 69 | 1,5 | К80 | 95 | 0,89 | 0,13 | 0,25 |
ОГКлп-7,0-8,5 | 7 | 149 | 69 | 1,5 | К80 | 74 | 0,84 | 0,11 | 0,25 |
ОГКп-8,0-10,0 | 8 | 158 | 69 | 2 | К80 | 119 | 1 | 0,14 | 0,26 |
ОГКлп-8,0-10,0 | 8 | 164 | 69 | 2 | К80 | 93 | 0,9 | 0,12 | 0,23 |
ОГКп-9,0-11,0 | 9 | 167 | 69 | 2 | К80 | 136 | 1,15 | 0,16 | 0,26 |
ОГКлп-9,0-11,0 | 9 | 179 | 75 | 2 | К80 | 112 | 1,15 | 0,14 | 0,27 |
ОГКп-10,0-12,0 | 10 | 175 | 69 | 2 | К80 | 154 | 1,24 | 0,17 | 0,25 |
ОГКлп-10,0-12,0 | 10 | 189 | 75 | 2 | К80 | 127 | 1,24 | 0,15 | 0,26 |
H - высота
h - подземная часть
M - изгибающий момент
Q - перерезывающая сила
N - вертикальная нагрузка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОГКп - опоры граненые конические несиловые прямостоечные. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол граненой опоры выполнен из листового металла методом последовательной гибки.
Конструкция опоры
Ствол граненой опоры выполнен из листового металла методом последовательной гибки. На опоры ОГКп в зависимости от высоты и кронштейна могут устанавливаться светильники венчающего или консольного типов. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с аналогами. Многогранное сечение ствола опоры накладывает ограничения на применение декоративных кронштейнов.

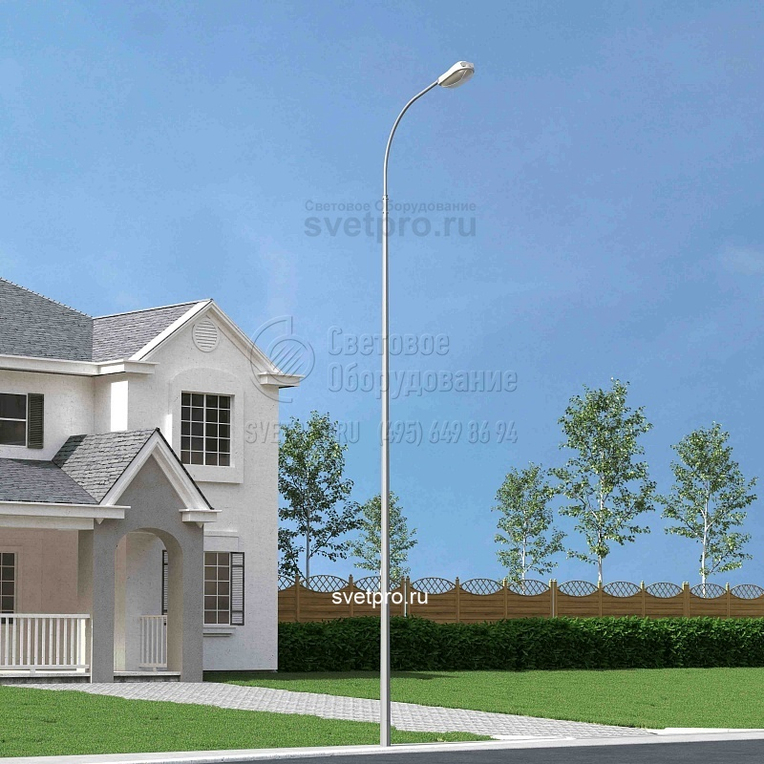

Фотогалерея
