ОГКСф-7,0 Опоры граненые конические складывающиеся
Область применения: |
|
Назначение: |
|
Высота: | 7 м |
Вес: | 88 кг |
Верхний диаметр: | 75 мм |
Нижний диаметр: | 152 мм |
Артикул производителя: | ОГКСф-7,0 |
Производитель «Пересвет», Россия
как выбрать опору?

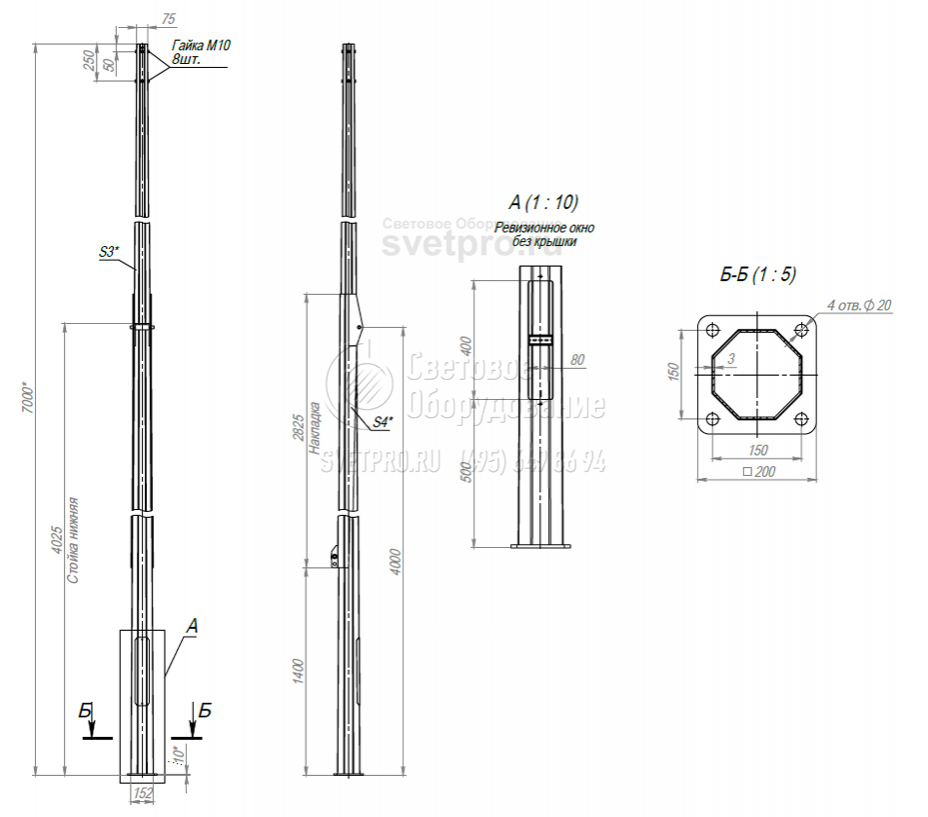

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент |
---|---|---|---|---|---|---|---|---|---|---|---|
Q, т | |||||||||||
ОГКСф-7,0 | 6 | 152 | 75 | 200/150 | 25 | 4 | 75 | К80 | 88 | К200-150-4х20 | 0,23 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
Q - перерезывающая сила
ОПИСАНИЕ
ОГКС - опоры граненые конические складывающиеся. Предназначены для установки осветительного оборудования с возможностью обслуживания с земли. В центральной части опоры расположен шарнирный узел, который позволяет сложить опору освещения, переместив верхнюю часть на уровень, доступный для обслуживания с земли. Складывающиеся опоры подбираются исходя из наветренной площади и массы устанавливаемого оборудования. Подвод питания к опорам данного типа необходимо производить кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в закладной детали фундамента выполняется сквозное отверстие. Складывающиеся опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования.
