ОГСф-0,7-9 Опоры граненые силовые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 9 м |
Вес: | 240 кг |
Верхний диаметр: | 150 мм |
Нижний диаметр: | 305 мм |
Нагрузка на опору: | 700 кг |
Артикул производителя: | ОГСф-0,7-9 |
Производитель «Пересвет», Россия
как выбрать опору?

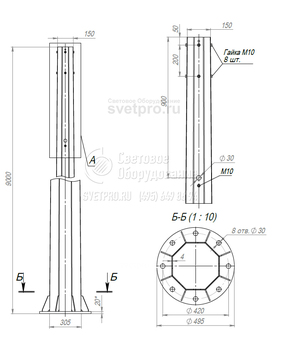

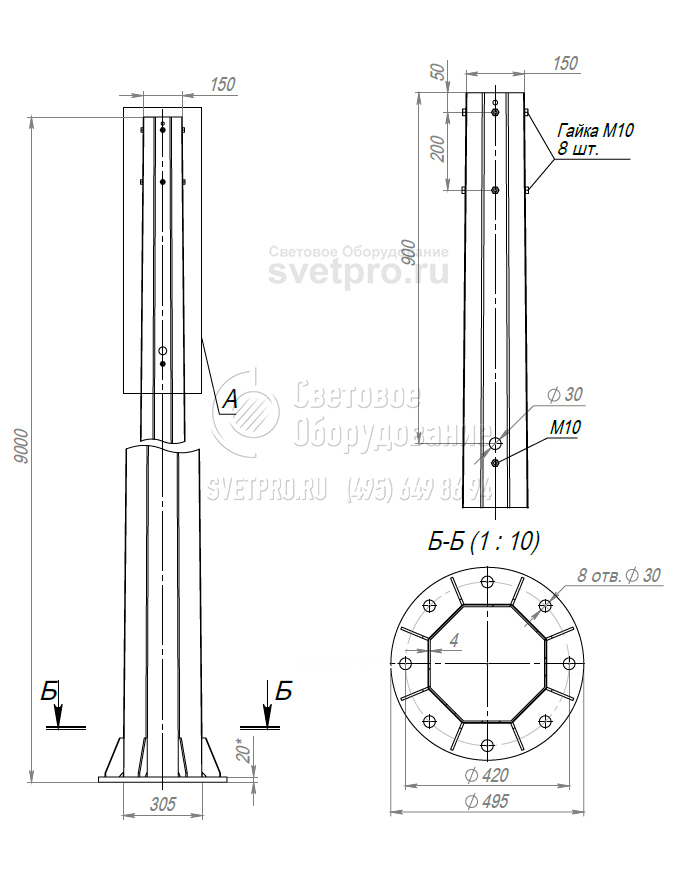

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгс | Н, м | Н1, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
---|---|---|---|---|---|---|---|---|---|---|---|
ОГСф-0,7-9-01-ц | 700 | 9 | 8 | 305 | 150 | 495/420 | 30 | 8 | К165 | 240 | Д495-420-8х30 |
P - нагрузка
H - высота
A/B - размер фланца
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОГСф - опоры граненые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.
