ОГСф-1,3-10 Опоры граненые силовые фланцевые
| Область применения: |
|
| Назначение: |
|
| Высота: | 10 м |
| Вес: | 383 кг |
| Верхний диаметр: | 150 мм |
| Нижний диаметр: | 360 мм |
| Нагрузка на опору: | 1300 кг |
| Артикул производителя: | ОГСф-1,3-10 |
Производитель «Пересвет», Россия
Хорошая цена*:
по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону
как выбрать опору?

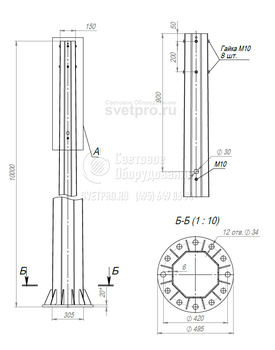

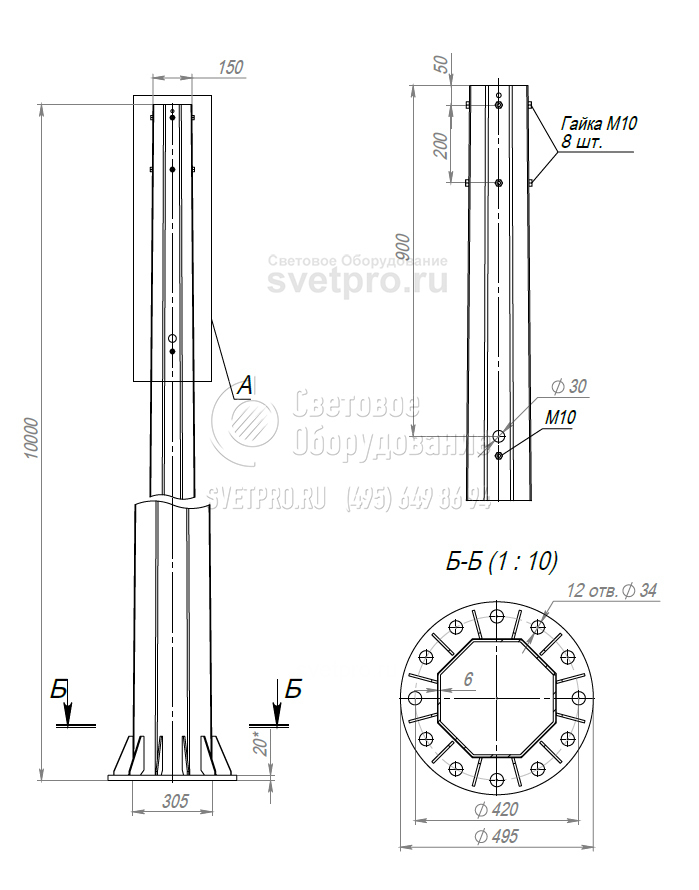

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
| Тип | P, кгс | Н, м | Н1, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ОГСф-1,3-10-01-ц | 1300 | 10 | 10 | 360 | 150 | 565/470 | 34 | 12 | К165 | 383 | Д495-420-12х34 |
| ОГСф-1,3-10-02-ц | 1300 | 10 | 10 | 360 | 150 | 565/470 | 34 | 12 | К165 | 383 | Д495-420-12х34 |
P - нагрузка
H - высота
A/B - размер фланца
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ
ОГСф - опоры граненые силовые фланцевые. Предназначены для установки приборов наружного освещения с воздушным подводом питающего кабеля. В опорах этого типа отсутствуют ревизионные люки для подключения оборудования (эти элементы могут дополнительно выполняться в опорах при необходимости). В зависимости от сечения кабеля, района объекта строительства (ветрового, гололедного) опоры воспринимают различные нагрузки, поэтому силовые опоры имеют большую несущую способность в сравнении с опорами, предназначенными для подземного подвода кабеля. Ствол силовой граненой опоры выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами. Коническая форма ствола граненых опор является оптимальной для обеспечения необходимой прочности при меньшей массе.
Фотогалерея
-
1. -
2.
