ОГСф-2,0-9 Опоры граненые силовые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 9 м |
Вес: | 427 кг |
Верхний диаметр: | 180 мм |
Нижний диаметр: | 420 мм |
Нагрузка на опору: | 2000 кг |
Артикул производителя: | ОГСф-2,0-9 |
Производитель «Пересвет», Россия
как выбрать опору?

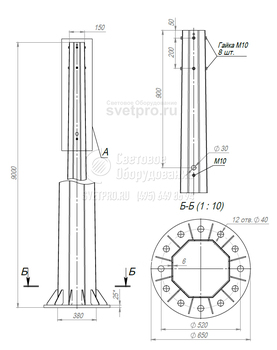

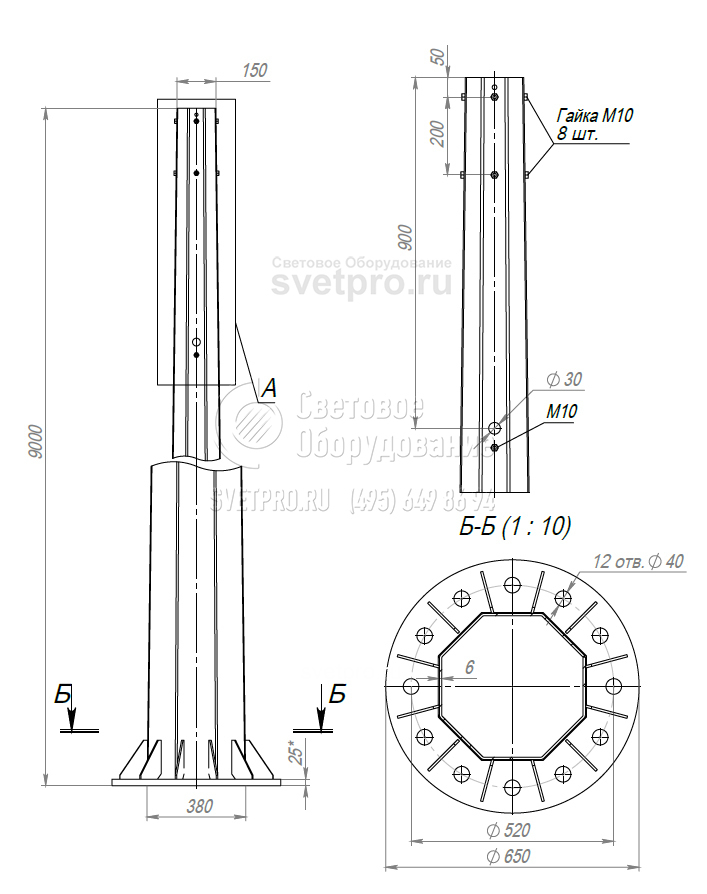

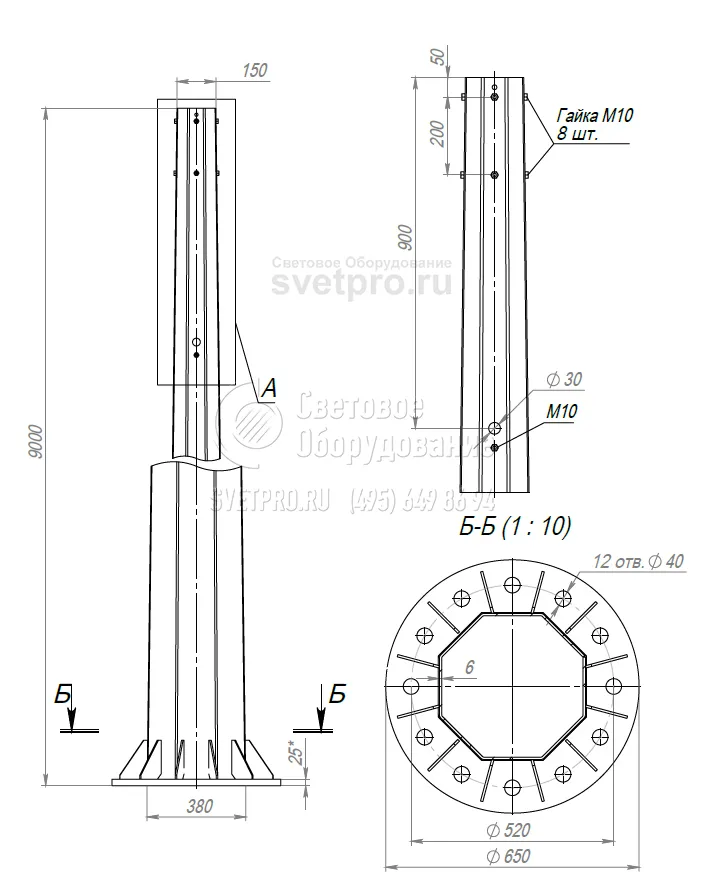

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | P, кгс | Н, м | Н1, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок |
---|---|---|---|---|---|---|---|---|---|---|---|
ОГСф-2,0-9-01-ц | 2000 | 9 | 9 | 420 | 180 | 670/560 | 40 | 12 | К195 | 427 | Д650-520-12х40 |
ОГСф-2,0-9-02-ц | 2000 | 9 | 9 | 420 | 180 | 670/560 | 40 | 12 | К195 | 427 | Д650-520-12х40 |
P - нагрузка
H - высота
A/B - размер фланца
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ

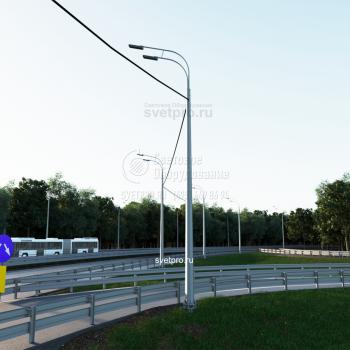

Фотогалерея
