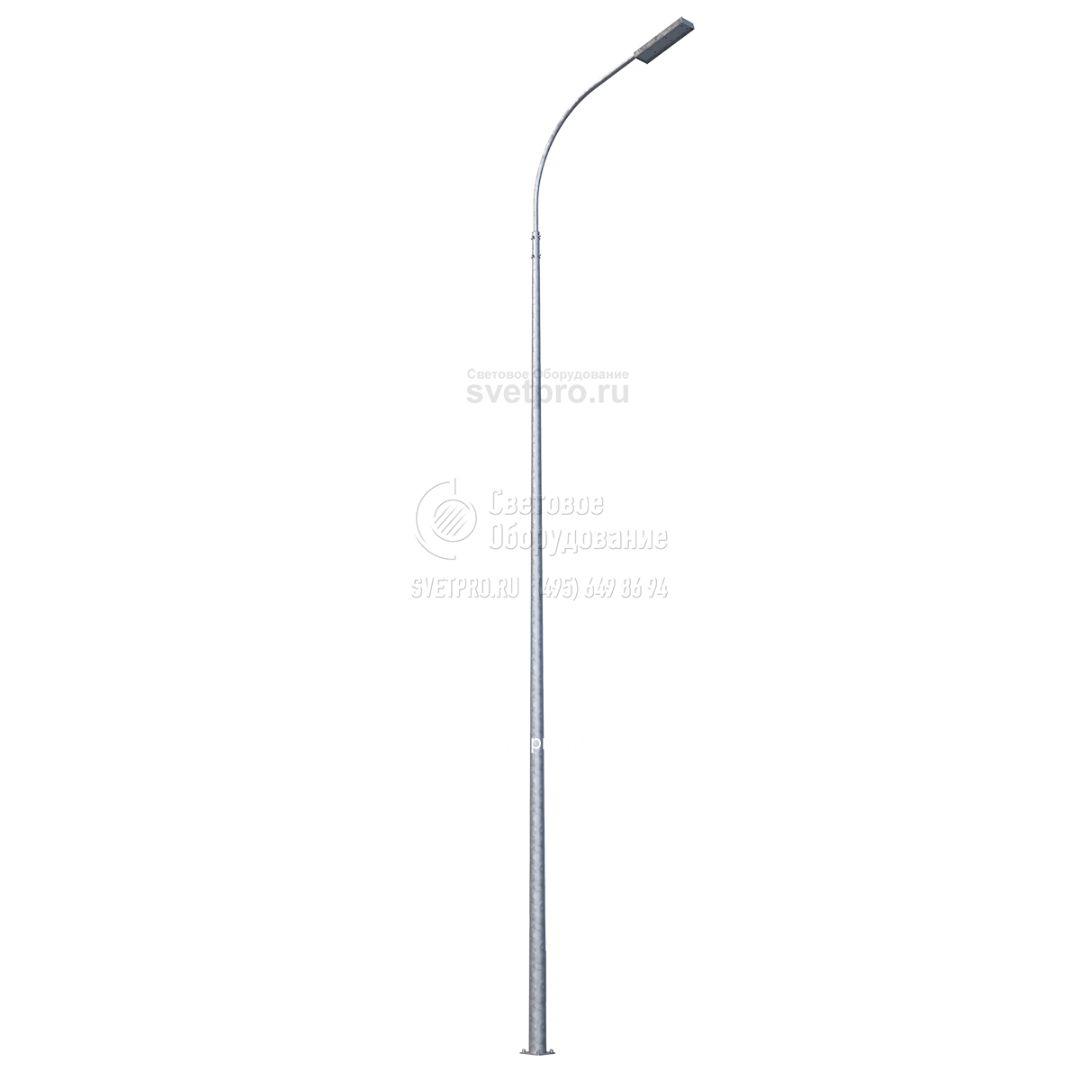

ОККф-8 Опоры круглоконические несиловые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 8 м |
Вес: | 76 кг |
Верхний диаметр: | 75 мм |
Нижний диаметр: | 163 мм |
Нагрузка на опору: | менее 300 кг |
Артикул производителя: | ОККф-8 |
Производитель «Пересвет», Россия
как выбрать опору?

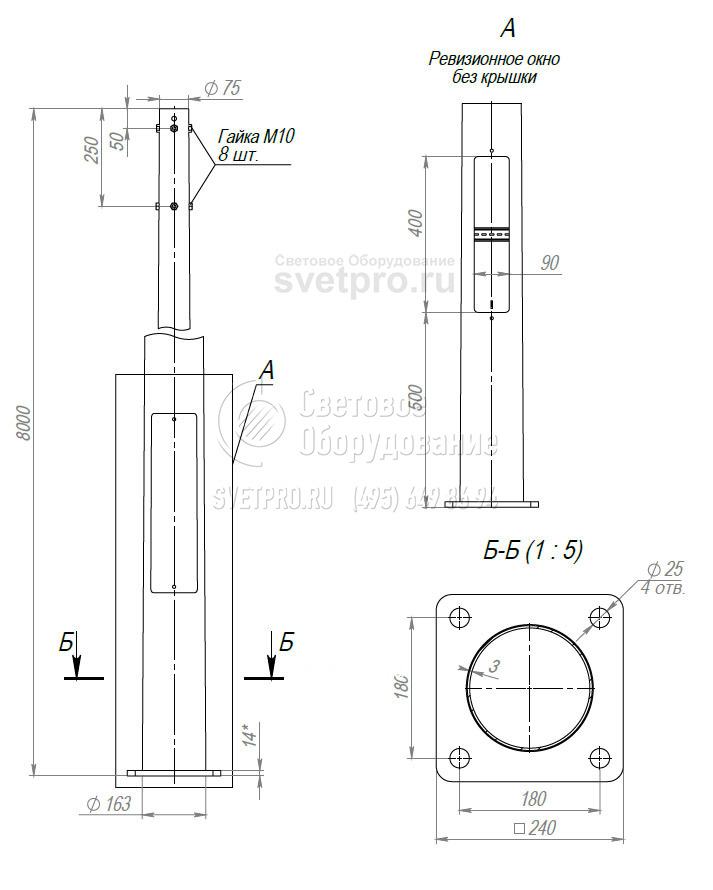

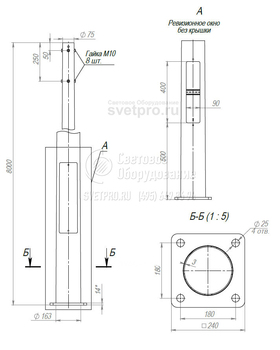

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | b, мм | Посадочное место кронштейна | Масса, кг | Рекомендуемый фундаментный блок | Нагрузки на фундамент | ||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
М, т*м | N, т | Q, т | |||||||||||
ОККф-8-ц | 8 | 163 | 75 | 240/180 | 25 | 4 | 90 | К80 | 76 | ЗДФ-0,159-2,0 (К240-180-4х25) | 0,9 | 0,12 | 0,23 |
ОККф-8-ц+по | 8 | 163 | 75 | 240/180 | 25 | 4 | 90 | К80 | 76 | ЗДФ-0,159-2,0 (К240-180-4х25) | 0,9 | 0,12 | 0,23 |
H - высота
А/В - размер фланца
d - диаметр отверстий
n - кол-во отверстий
b - ширина люка
ц - цинк
по - порошковое окрашивание
ОПИСАНИЕ
ОККф - опоры круглоконические несиловые фланцевые. Предназначены для установки приборов освещения с подводом питания кабельной линией, выполненной под землей. Для возможности ввода кабеля в опору в ЗДФ выполняется сквозное отверстие. Несиловые опоры предназначены для восприятия нагрузок от климатических факторов и веса установленного оборудования. Основным критерием при выборе несущей способности опоры является наветренная площадь устанавливаемого оборудования и ветровой район объекта строительства. Ствол круглоконической опоры освещения выполнен из листового металла, имеет коническую форму и окружность в поперечном сечении. Круглоконические опоры применяются для установки светильников венчающего или консольного типов с использованием кронштейнов различных конфигураций.

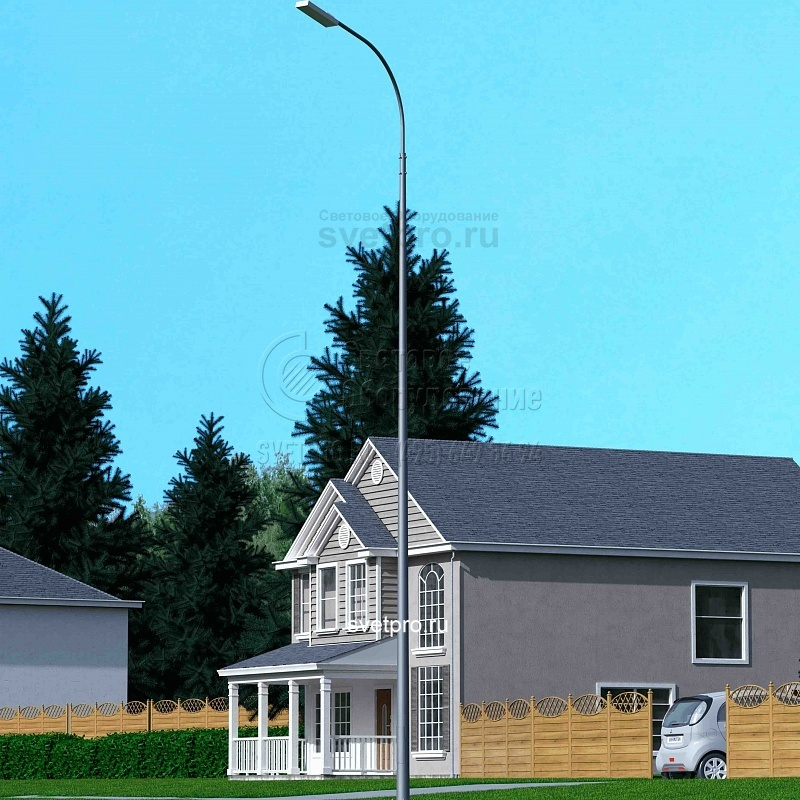

Фотогалерея
Похожие товары
ОГК Опоры граненые конические
ОГС, ОГСп, ОГСГ, ОГУ Опоры граненые силовые
ОГКС Опоры граненые конические складывающиеся
ОГСКС Опоры граненые силовые контактной сети
ОКС Опоры круглые силовые
ОГКК Опоры квартальные граненые стальные бесфланцевые
ОТ Опоры трубчатые
ОГККЗ Опоры квартальные для подземной подводки питания (фланцевые)
