ОКСГф Опоры контактной сети фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 9-12 м |
Вес: | 263-1253 кг |
Верхний диаметр: | 168-377 мм |
Нижний диаметр: | 273-426 мм |
Артикул производителя: | ОКСГф |
Производитель «Пересвет», Россия
как выбрать опору?

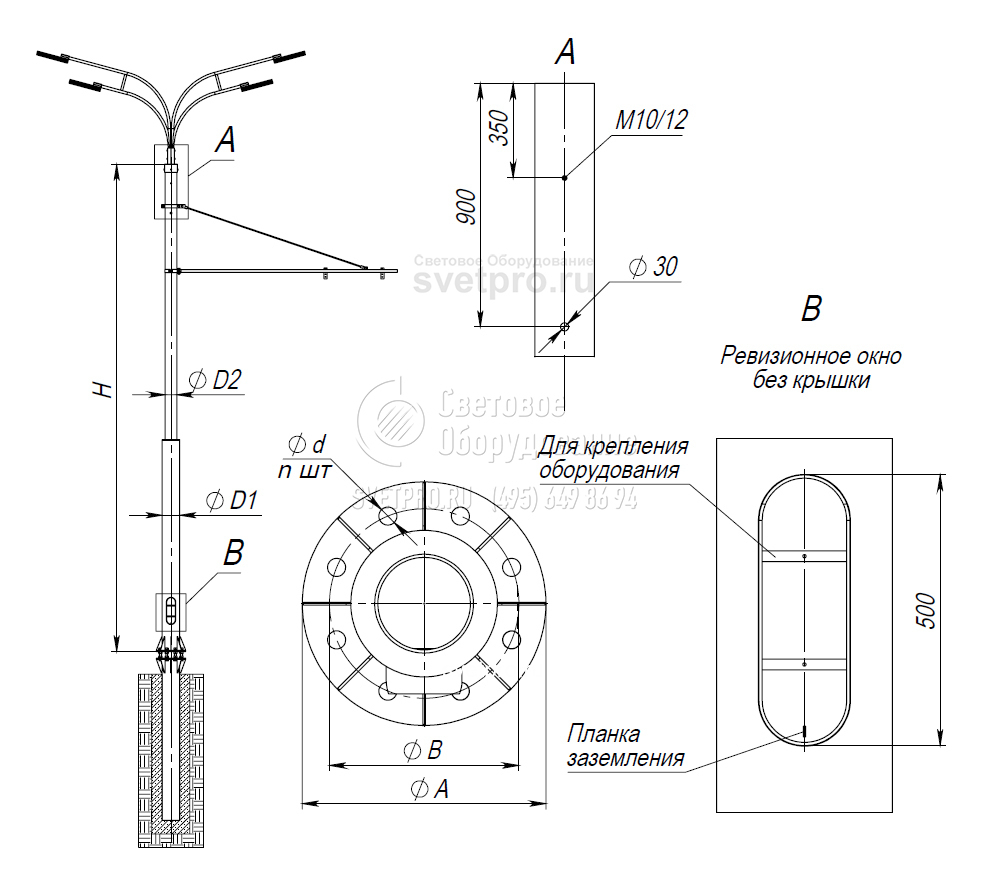

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|---|
ОКСГф-0,4-9 | 9 | 273 | 168 | 450/370 | 28 | 8 | О180 | 263 |
ОКСГф-0,4-10 | 10 | 325 | 168 | 525/425 | 28 | 8 | О180 | 307 |
ОКСГф-0,4-11 | 11 | 325 | 168 | 525/425 | 28 | 8 | О180 | 344 |
ОКСГф-0,4-12 | 12 | 325 | 219 | 525/425 | 28 | 8 | О230 | 400 |
ОКСГф-0,7-9 | 9 | 325 | 219 | 525/425 | 34 | 8 | О230 | 380 |
ОКСГф-0,7-10 | 10 | 325 | 219 | 525/425 | 34 | 8 | О230 | 430 |
ОКСГф-0,7-11 | 11 | 377 | 219 | 570/480 | 34 | 8 | О230 | 500 |
ОКСГф-0,7-12 | 12 | 377 | 219 | 570/480 | 34 | 8 | О230 | 550 |
ОКСГф-1,0-9 | 9 | 377 | 219 | 570/480 | 40 | 8 | О230 | 397 |
ОКСГф-1,0-10 | 10 | 377 | 219 | 570/480 | 40 | 8 | О230 | 462 |
ОКСГф-1,0-11 | 11 | 377 | 273 | 570/480 | 40 | 8 | О285 | 554 |
ОКСГф-1,0-12 | 12 | 426 | 273 | 630/530 | 40 | 8 | О285 | 702 |
ОКСГф-1,5-9 | 9 | 426 | 273 | 630/530 | 40 | 8 | О285 | 460 |
ОКСГф-1,5-10 | 10 | 426 | 273 | 630/530 | 40 | 8 | О285 | 522 |
ОКСГф-1,5-11 | 11 | 426 | 273 | 630/530 | 40 | 10 | О285 | 710 |
ОКСГф-1,5-12 | 12 | 426 | 325 | 630/530 | 40 | 10 | О285 | 810 |
ОКСГф-1,8-9 | 9 | 426 | 273 | 630/530 | 40 | 10 | О285 | 550 |
ОКСГф-1,8-10 | 10 | 426 | 325 | 630/530 | 40 | 10 | О285 | 652 |
ОКСГф-1,8-11 | 11 | 426 | 325 | 660/545 | 46 | 8 | О285 | 750 |
ОКСГф-1,8-12 | 12 | 426 | 325 | 660/545 | 46 | 10 | О285 | 856 |
ОКСГф-2,0-9 | 9 | 426 | 325 | 660/545 | 46 | 8 | О285 | 610 |
ОКСГф-2,0-10 | 10 | 426 | 325 | 660/545 | 46 | 8 | О285 | 693 |
ОКСГф-2,0-11 | 11 | 426 | 325 | 660/545 | 46 | 10 | О285 | 780 |
ОКСГф-2,0-12 | 12 | 426 | 377 | 660/545 | 46 | 10 | О285 | 880 |
ОКСГф-2,5-9 | 9 | 426 | 325 | 660/545 | 46 | 10 | О285 | 610 |
ОКСГф-2,5-10 | 10 | 426 | 325 | 660/545 | 46 | 10 | О285 | 730 |
ОКСГф-2,5-11 | 11 | 426 | 377 | 700/565 | 52 | 8 | О285 | 1020 |
ОКСГф-2,5-12 | 12 | 426 | 377 | 700/565 | 52 | 8 | О285 | 1150 |
ОКСГф-3,0-9 | 9 | 426 | 377 | 700/565 | 52 | 8 | О285 | 644 |
ОКСГф-3,0-10 | 10 | 426 | 377 | 700/565 | 52 | 8 | О285 | 904 |
ОКСГф-3,0-11 | 11 | 426 | 377 | 700/565 | 52 | 10 | О285 | 1072 |
ОКСГф-3,0-12 | 12 | 426 | 377 | 700/565 | 52 | 10 | О285 | 1253 |
H - высота
A/B - размер фланца
d - диаметр отверстий
n - кол-во отверстий
01 - воздушный подвод питающего кабеля
02 - подземный подвод питающего кабеля
ОПИСАНИЕ

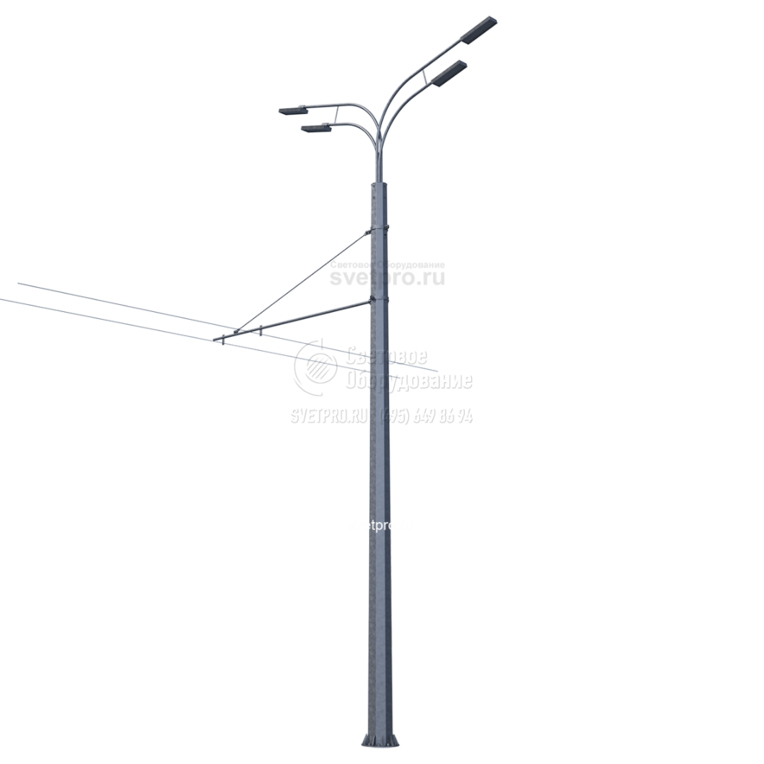

ОКСГф - опоры контактной сети граненые фланцевые совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Ствол силовой граненой опоры контактной сети выполнен из листового металла методом последовательной гибки. В виду отсутствия поперечных сварных соединений обладают большей надежностью, а технология изготовления позволяет получить широкий набор типоразмеров по сравнению с трубчатыми аналогами.
Конструкция опоры
Силовые опоры контактной сети изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнно отверстие для возможности ввода питающего кабеля к светильнику.
