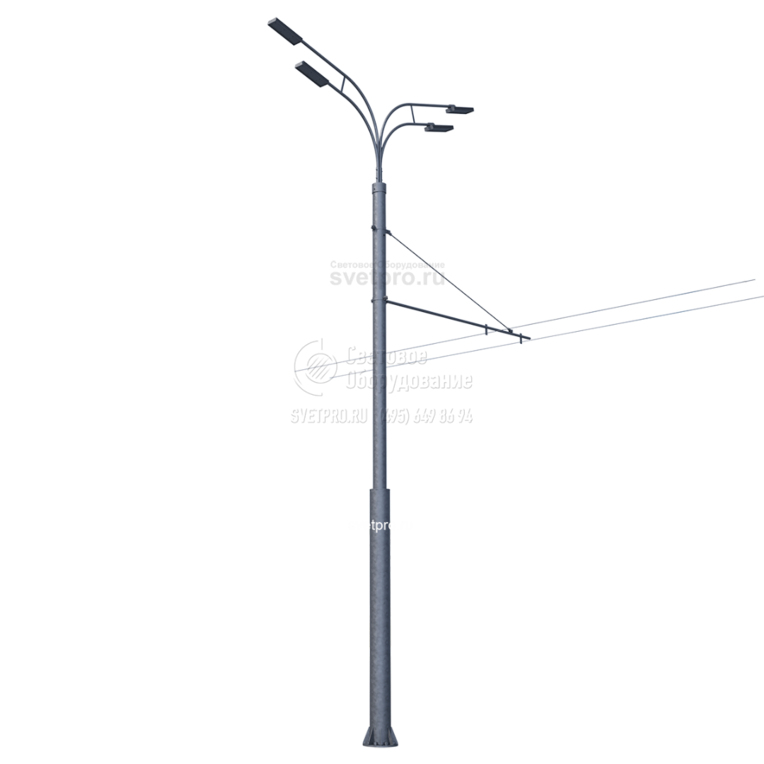

ОКСТф Опоры контактной сети трубчатые фланцевые
Область применения: |
|
Назначение: |
|
Высота: | 9-12 м |
Вес: | 371-1097 кг |
Верхний диаметр: | 168-377 мм |
Нижний диаметр: | 273-426 мм |
Артикул производителя: | ОКСТф |
Производитель «Пересвет», Россия
как выбрать опору?

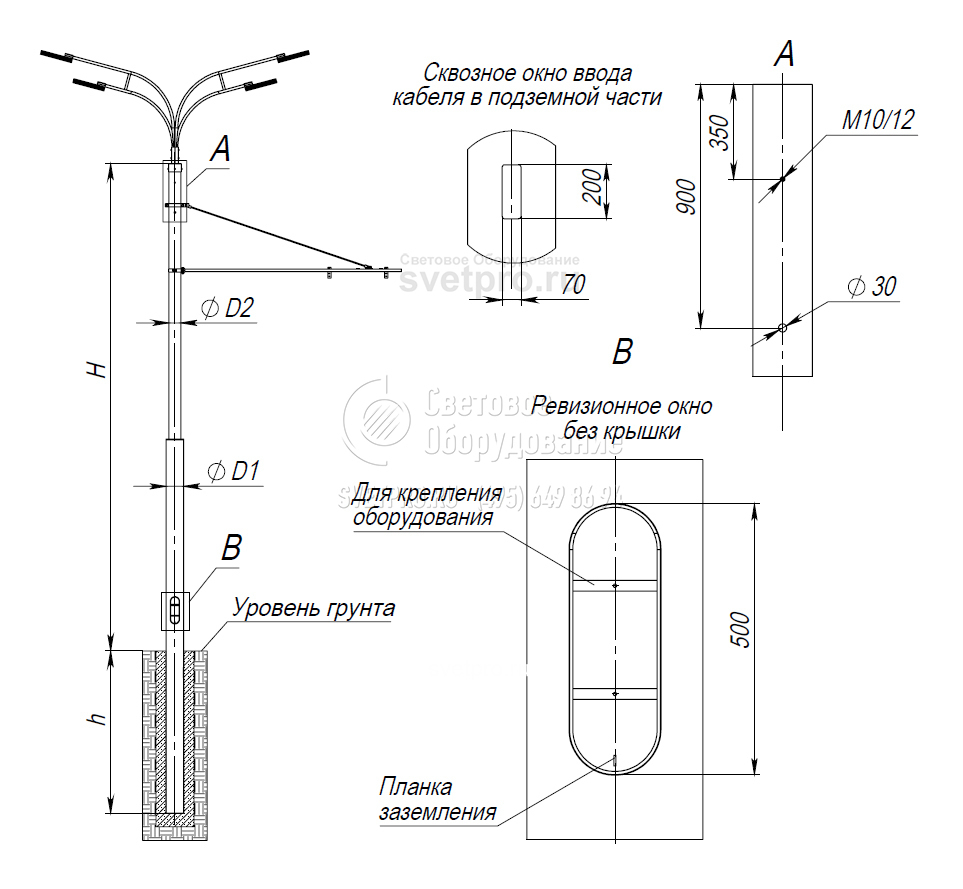

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа
Тип | Н, м | D1, мм | D2, мм | А/B, мм | d, мм | n, шт | Посадочное место кронштейна | Масса, кг |
---|---|---|---|---|---|---|---|---|
ОКСТф-0,4-9 | 9 | 273 | 168 | 450/370 | 28 | 8 | О180 | 371 |
ОКСТф-0,4-10 | 10 | 325 | 168 | 525/425 | 28 | 8 | О180 | 457 |
ОКСТф-0,4-11 | 11 | 325 | 168 | 525/425 | 28 | 8 | О180 | 512 |
ОКСТф-0,4-12 | 12 | 325 | 219 | 525/425 | 28 | 8 | О230 | 568 |
ОКСТф-0,7-9 | 9 | 325 | 219 | 525/425 | 34 | 8 | О230 | 445 |
ОКСТф-0,7-10 | 10 | 325 | 219 | 525/425 | 34 | 8 | О230 | 577 |
ОКСТф-0,7-11 | 11 | 377 | 219 | 570/480 | 34 | 8 | О230 | 615 |
ОКСТф-0,7-12 | 12 | 377 | 219 | 570/480 | 34 | 8 | О230 | 706 |
ОКСТф-1,0-9 | 9 | 377 | 219 | 570/480 | 40 | 8 | О230 | 504 |
ОКСТф-1,0-10 | 10 | 377 | 219 | 570/480 | 40 | 8 | О230 | 631 |
ОКСТф-1,0-11 | 11 | 377 | 273 | 570/480 | 40 | 8 | О285 | 668 |
ОКСТф-1,0-12 | 12 | 426 | 273 | 630/530 | 40 | 8 | О285 | 781 |
ОКСТф-1,5-9 | 9 | 426 | 273 | 630/530 | 40 | 8 | О285 | 584 |
ОКСТф-1,5-10 | 10 | 426 | 273 | 630/530 | 40 | 8 | О285 | 722 |
ОКСТф-1,5-11 | 11 | 426 | 273 | 630/530 | 40 | 10 | О285 | 818 |
ОКСТф-1,5-12 | 12 | 426 | 325 | 630/530 | 40 | 10 | О285 | 965 |
ОКСТф-1,8-9 | 9 | 426 | 273 | 630/530 | 40 | 10 | О285 | 655 |
ОКСТф-1,8-10 | 10 | 426 | 325 | 630/530 | 40 | 10 | О285 | 795 |
ОКСТф-1,8-11 | 11 | 426 | 325 | 660/545 | 46 | 8 | О285 | 864 |
ОКСТф-1,8-12 | 12 | 426 | 325 | 660/545 | 46 | 10 | О285 | 965 |
ОКСТф-2,0-9 | 9 | 426 | 325 | 660/545 | 46 | 8 | О285 | 745 |
ОКСТф-2,0-10 | 10 | 426 | 325 | 660/545 | 46 | 8 | О285 | 806 |
ОКСТф-2,0-11 | 11 | 426 | 325 | 660/545 | 46 | 10 | О285 | 869 |
ОКСТф-2,0-12 | 12 | 426 | 377 | 660/545 | 46 | 10 | О285 | 1093 |
ОКСТф-2,5-9 | 9 | 426 | 325 | 660/545 | 46 | 10 | О285 | 811 |
ОКСТф-2,5-10 | 10 | 426 | 325 | 660/545 | 46 | 10 | О285 | 890 |
ОКСТф-2,5-11 | 11 | 426 | 377 | 700/565 | 52 | 8 | О285 | 1081 |
ОКСТф-3,0-9 | 9 | 426 | 377 | 700/565 | 52 | 8 | О285 | 913 |
ОКСТф-3,0-10 | 10 | 426 | 377 | 700/565 | 52 | 10 | О285 | 1097 |
ОПИСАНИЕ
ОКСТф - опоры контактной сети трубчатые фланцевые совмещают в себе функцию поддерживающих устройств питающей линии контактной сети и элементов наружного освещения. В связи с этим опоры воспринимают большие нагрузки в сравнении с силовыми опорами, предназначенными исключительно для освещения, а также должны обладать большей жесткостью (отклонение под действием нагрузки не более 1/70 высоты опоры) для сохранения работоспособности контактной сети при различных климатических условиях. Трубчатые силовые опоры контактной сети изготавливаются двухсоставными с поперечным сварным стыком в центральной части стойки из стальных труб. В верхней части опоры выполнено отверстие для возможности ввода питающего кабеля к светильнику.

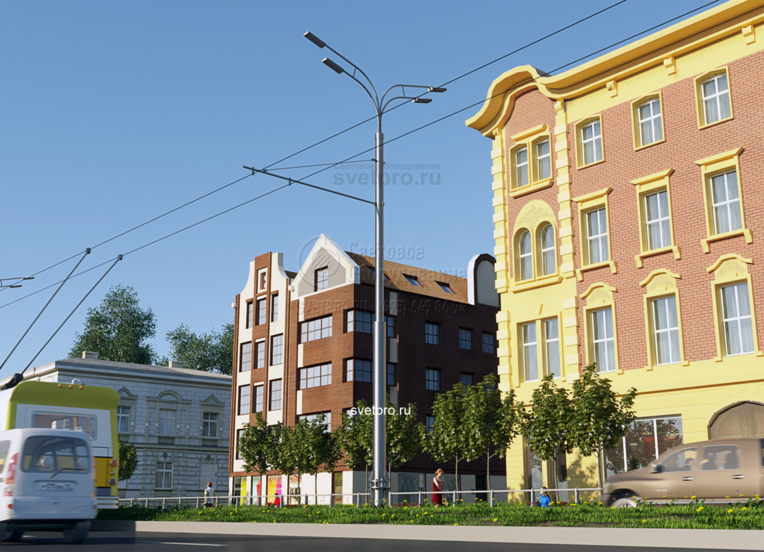

Фотогалерея
