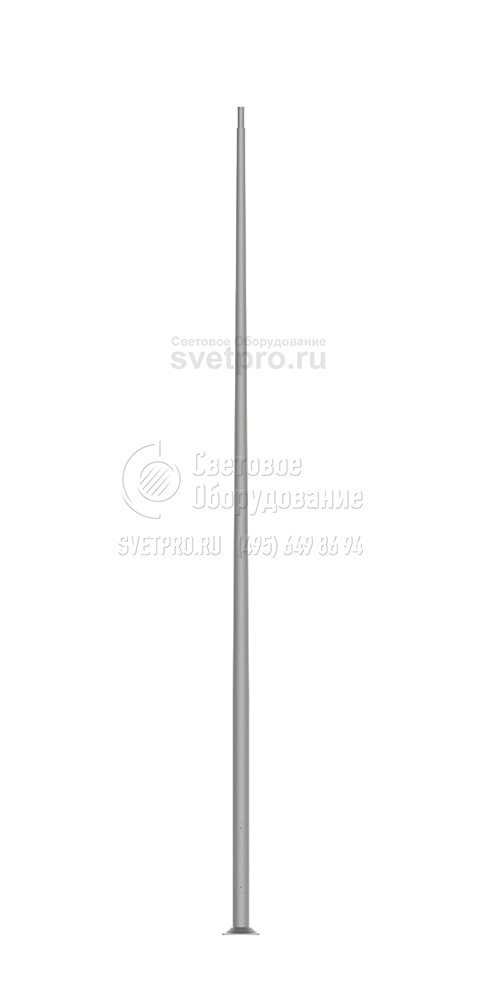

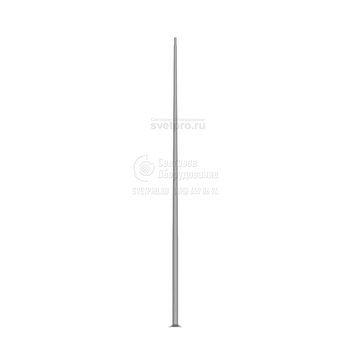

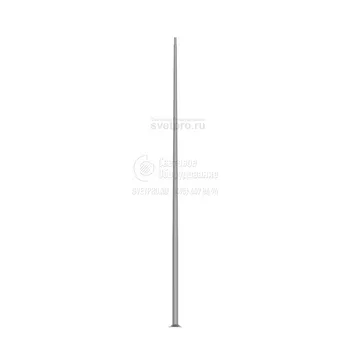

Тип SAL-45/P...SAL-70P Алюминиевые простые складывающиеся опоры
Высота: | 4,5-7 м |
Вес: | 21,6-33 кг |
Верхний диаметр: | 60 мм |
Материал: | анодированный алюминий |
Артикул производителя: | SAL-45/P...SAL-70P |
Габаритные размеры: | см. таблицу |
Производитель «ROSA», Польша
ОПИСАНИЕ
Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал
Технические данные
Тип опоры | SAL-45/P | SAL-50/P | SAL-60/P | SAL-70P |
---|---|---|---|---|
Высота опоры H (мм) | 4500 | 5000 | 6000 | 7000 |
Код | 42915/C... | 42916/C... | 42925/C... | 42927/C... |
Вес нетто (кг) | 21,6 | 23,8 | 29,7 | 33 |
Ориентировочный единичный объем (м?)* | 0,13 | 0,145 | 0,174 | 0,203 |
Предлагаемые светильники для монтажа непосредственно на опоре | ISKRA LED ALFA, ELBA LED, , ATLANTIS LED, VEGA LED BETA, MIRA LED, MIZAR LED, OS-1 LED, OS-11 LED | ISKRA LED ALFA, URSA LED ALFA, MAGNOLIA LED, LUNOIDA LED, VEGA LED ALFA, CORONA LED, COSMO DELTA LED, COSMO ALFA LED | ||
Предлагаемые типы оголовников и светильников | ISKRA LED LB; WR-4/1/0,5/5 – светильник: ISKRA LED, VEGA LED | |||
Тип фундамента / Тип анкерного устройства | B-51 / Z-51 | |||
Болтовое соединение | 4 x M18 | |||
Код фундамента / код анкерного устройства | 311151 / 311251 | |||
Комплект соединительных элементов | 4008 | |||
Размер основания (сторона /расстояние болтов / толщина) (мм) | 260 / 200 / 8 | 260 / 200 /12 |
*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

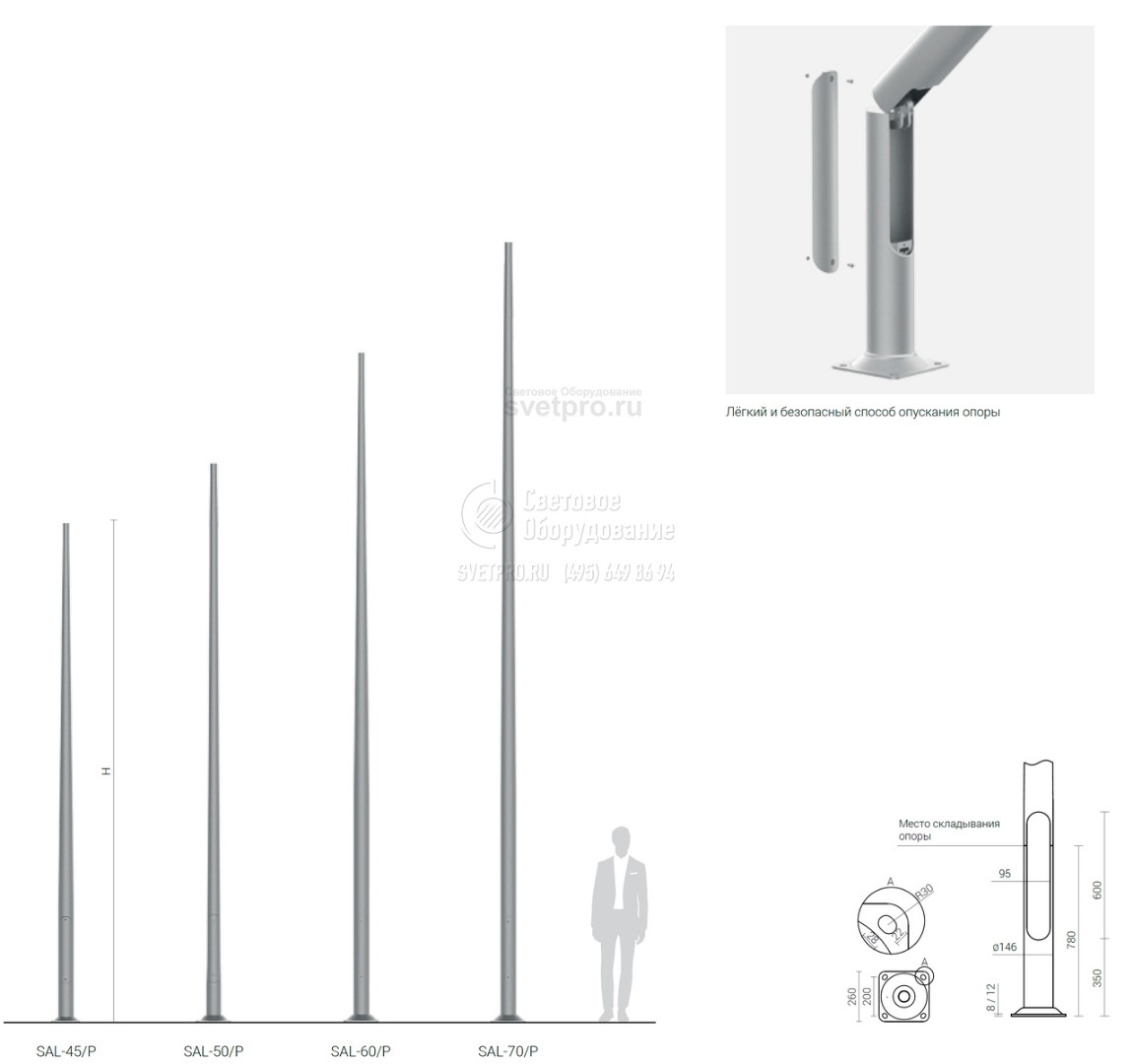

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
SAL-45/P код 42915 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
для 30 кг - предполагается максимальная тяжесть на высоте 2 м во время опускания и поднимания в угле наклона около 45° | |||||
- |
13,5 |
0,70 |
0,59 |
0,48 |
0,41 |
WA-1 |
11 |
0,55 |
0,46 |
0,36 |
0,30 |
WA-4 |
7 |
0,43 |
0,35 |
0,25 |
0,20 |
WA-14/1 |
11 |
0,56 |
0,45 |
0,34 |
0,27 |
WR-4/1/0,6/15 |
11 |
0,59 |
0,50 |
0,39 |
0,32 |
WR-4/1/0,5/5 |
11 |
0,63 |
0,52 |
0,41 |
0,35 |
WR-4/1/0,6/15 ZP |
11 |
0,59 |
0,50 |
0,39 |
0,32 |
WR-4/1/0,5/5 ZP |
11 |
0,63 |
0,52 |
0,41 |
0,35 |
WN-1 |
12,5 |
0,64 |
0,54 |
0,43 |
0,36 |
для 50 кг -предполагается максимальная тяжесть на высоте 2 м во время опускания и поднимания в угле наклона около 45° | |||||
- |
26 |
0,65 |
0,56 |
0,45 |
0,38 |
WA-1 |
18 |
0,53 |
0,44 |
0,34 |
0,28 |
WA-4 |
18 |
0,39 |
0,31 |
0,22 |
0,17 |
WA-14/1 |
18 |
0,54 |
0,43 |
0,32 |
0,25 |
WA-14/2 |
5,5 |
0,22 |
0,16 |
0,11 |
0,07 |
WR-4/1/0,6/15 |
18 |
0,57 |
0,47 |
0,37 |
0,31 |
WR-4/2/0,6/15 |
5 |
0,27 |
0,22 |
0,17 |
0,14 |
WR-4/2/0,5/5 |
18 |
0,60 |
0,50 |
0,39 |
0,33 |
WR-4/1/0,5/5 |
5 |
0,29 |
0,24 |
0,19 |
0,15 |
WR-4/1/0,6/15 ZP |
18 |
0,57 |
0,47 |
0,37 |
0,31 |
WR-4/2/0,6/15 ZP |
5 |
0,27 |
0,22 |
0,17 |
0,14 |
WR-4/2/0,5/5 ZP |
18 |
0,60 |
0,50 |
0,39 |
0,33 |
WR-4/1/0,5/5 ZP |
5 |
0,29 |
0,24 |
0,19 |
0,15 |
WN-1 |
18 |
0,62 |
0,52 |
0,41 |
0,35 |
WN-2 |
6 |
0,32 |
0,27 |
0,21 |
0,18 |
WN-21 |
5,5 |
0,28 |
0,23 |
0,17 |
0,14 |
SAL-50/P код 42916 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
для 30 кг - предполагается максимальная тяжесть на высоте 2 м во время опускания и поднимания в угле наклона около 45° | |||||
- |
10,5 |
0,55 |
0,47 |
0,37 |
0,32 |
WA-1 |
8 |
0,43 |
0,35 |
0,26 |
0,21 |
WA-4 |
4 |
0,33 |
0,25 |
0,17 |
0,12 |
WA-5/1 |
5,5 |
0,32 |
0,25 |
0,18 |
0,13 |
WA-14/1 |
7 |
0,41 |
0,32 |
0,23 |
0,17 |
WR-4/1/0,6/15 |
7,5 |
0,47 |
0,38 |
0,29 |
0,24 |
WR-4/1/0,5/5 |
7,5 |
0,49 |
0,40 |
0,31 |
0,25 |
WR-4/1/0,6/15 ZP |
7,5 |
0,47 |
0,38 |
0,29 |
0,24 |
WR-4/1/0,5/5 ZP |
7,5 |
0,49 |
0,40 |
0,31 |
0,25 |
WN-1 |
9 |
0,50 |
0,41 |
0,32 |
0,27 |
для 50 кг - предполагается максимальная тяжесть на высоте 2 м во время опускания и поднимания в угле наклона около 45° | |||||
- |
21,5 |
0,52 |
0,43 |
0,34 |
0,29 |
WA-1 |
18 |
0,40 |
0,32 |
0,24 |
0,19 |
WA-4 |
14,5 |
0,29 |
0,22 |
0,14 |
0,09 |
WA-14/1 |
18 |
0,38 |
0,29 |
0,20 |
0,14 |
WA-14/2 |
4 |
0,14 |
0,10 |
x |
x |
WR-4/1/0,6/15 |
18 |
0,43 |
0,35 |
0,26 |
0,21 |
WR-4/1/0,5/5 |
18 |
0,45 |
0,37 |
0,28 |
0,23 |
WR-4/1/0,6/15 ZP |
18 |
0,43 |
0,35 |
0,26 |
0,21 |
WR-4/1/0,5/5 ZP |
18 |
0,45 |
0,37 |
0,28 |
0,23 |
WN-1 |
18 |
0,47 |
0,39 |
0,30 |
0,24 |
WN-2 |
4,5 |
0,25 |
0,20 |
0,16 |
0,13 |
WN-21 |
4,5 |
0,21 |
0,16 |
0,12 |
0,09 |
SAL-60/P код 42925 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
для 30 кг - предполагается максимальная тяжесть на высоте 2 м во время опускания и поднимания в угле наклона около 45° | |||||
- |
6 |
0,82 |
0,69 |
0,56 |
0,48 |
WA-1 |
3,5 |
0,68 |
0,57 |
0,44 |
0,37 |
для 30 кг - предполагается максимальная тяжесть на высоте 2 м во время опускания и поднимания в угле наклона около 45° | |||||
- |
15 |
0,76 |
0,64 |
0,52 |
0,44 |
WA-1 |
12,5 |
0,62 |
0,52 |
0,40 |
0,33 |
WA-4 |
8,5 |
0,51 |
0,41 |
0,30 |
0,23 |
WA-14/1 |
12 |
0,62 |
0,50 |
0,37 |
0,29 |
WR-4/1/0,6/15 |
12 |
0,66 |
0,55 |
0,43 |
0,36 |
WR-4/1/0,5/5 |
12 |
0,69 |
0,58 |
0,45 |
0,38 |
WR-4/1/0,6/15 ZP |
12 |
0,66 |
0,55 |
0,43 |
0,36 |
WR-4/1/0,5/5 ZP |
12 |
0,69 |
0,58 |
0,45 |
0,38 |
WN-1 |
14 |
0,70 |
0,59 |
0,46 |
0,39 |
SAL-70P код 42927 | Допустимая боковая поверхность единичного светильника [м2] для Cx=1 | ||||
---|---|---|---|---|---|
Vref. = 22 м/сек | Vref. = 24 м/сек | Vref. = 26 м/сек | Vref. = 28 м/сек | ||
Тип оголовника | Допустимый вес единичного светильника | I зона, II категория территории | I и III зона, II категория территории до 450м н.у.м. | II зона, II категория территории | III зона, II категория территории до 755м н.у.м. |
для 30 кг - предполагается максимальная тяжесть на высоте 2 м во время опускания и поднимания в угле наклона около 45° | |||||
- |
10 |
0,52 |
0,43 |
0,33 |
0,27 |
WA-1 |
7,5 |
0,41 |
0,32 |
0,23 |
0,17 |
WA-4 |
4 |
0,32 |
0,23 |
0,14 |
0,09 |
WA-14/1 |
6,5 |
0,38 |
0,28 |
0,18 |
0,12 |
WR-4/1/0,6/15 |
7,5 |
0,44 |
0,35 |
0,25 |
0,19 |
WR-4/1/0,5/5 |
7,5 |
0,46 |
0,37 |
0,27 |
0,21 |
WR-4/1/0,6/15 ZP |
7,5 |
0,44 |
0,35 |
0,25 |
0,19 |
WR-4/1/0,5/5 ZP |
7,5 |
0,46 |
0,37 |
0,27 |
0,21 |
WN-1 |
9 |
0,47 |
0,37 |
0,28 |
0,22 |
