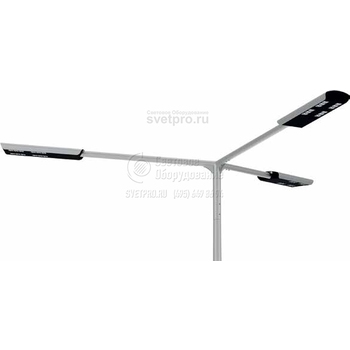

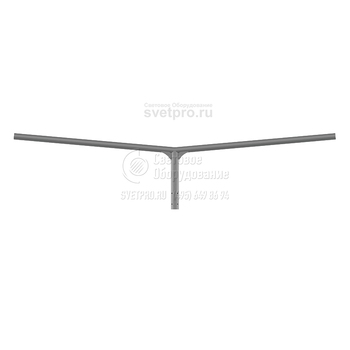

Тип WRP-1/1,0/0,7/5...WRP-3/1,5/1,2/5 Оголовники
Область применения: |
|
Назначение: |
|
Материал: | анодированный алюминий |
Артикул производителя: | WRP-1/1,0/0,7/5...WRP-3/1,5/1,2/5 |
Габаритные размеры: | см. чертёж |
Производитель «ROSA», Польша
ОПИСАНИЕ
Предназначение: для монтажа на алюминиевых опорах типа SAL с окончанием ø60 x 180 мм
Материал: анодированный сплав алюминия,
Анодирование: 10 цветов, каждый с возможностью глянца
Упаковка: полипропиленовый материал
Cертификат CE: действителен в случае использования на опорах продукции компании ROSA
Технические детали

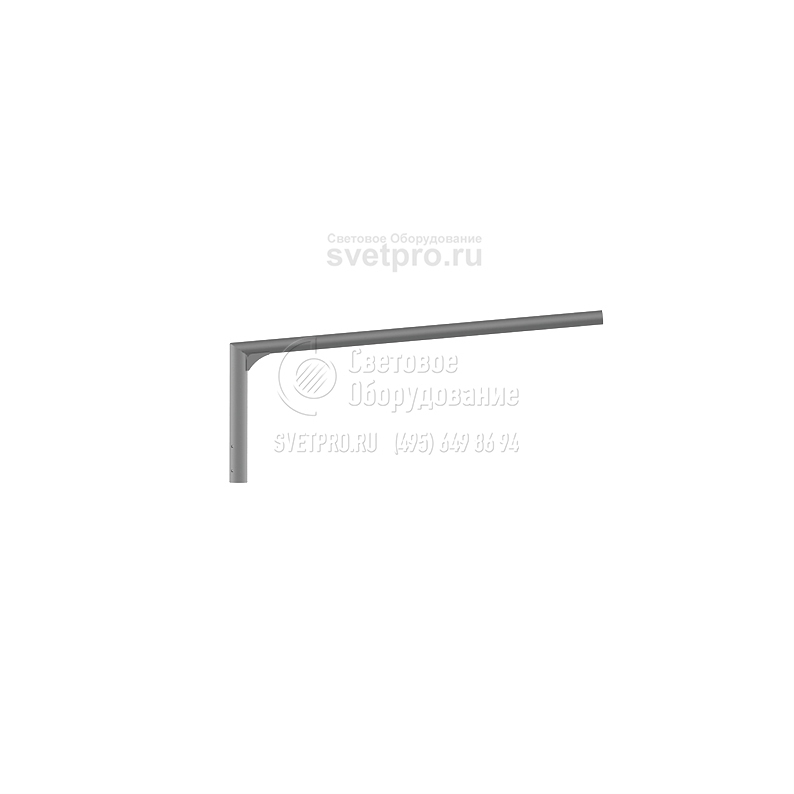

Тип оголовника | WRP-1/1,0/0,7/5 | WRP-1/1,0/1,2/5 | WRP-1/1,5/0,7/5 | WRP-1/1,5/1,2/5 | WRP-2/1,0/0,7/5 | WRP-2/1,0/1,2/5 |
---|---|---|---|---|---|---|
Количество консолей | 1 | 1 | 1 | 1 | 2 | 2 |
Код | 47219111/C... | 47219112/C... | 47219121/C... | 47219122/C... | 47219211/C... | 47219212/C... |
Вес нетто (кг) | 3,7 | 5,3 | 4,4 | 6 | 5,4 | 7 |
Боковая поверхность оголовника (м²) | 0,106 | 0,144 | 0,133 | 0,17 | 0,163 | 0,196 |
Орентировочный единичный объем (м³) | 0,05 | 0,09 | 0,07 | 0,12 | 0,09 | 0,11 |
Монтажный диаметр светильника (мм) | ø60 | ø60 | ø60 | ø60 | ø60 | ø60 |

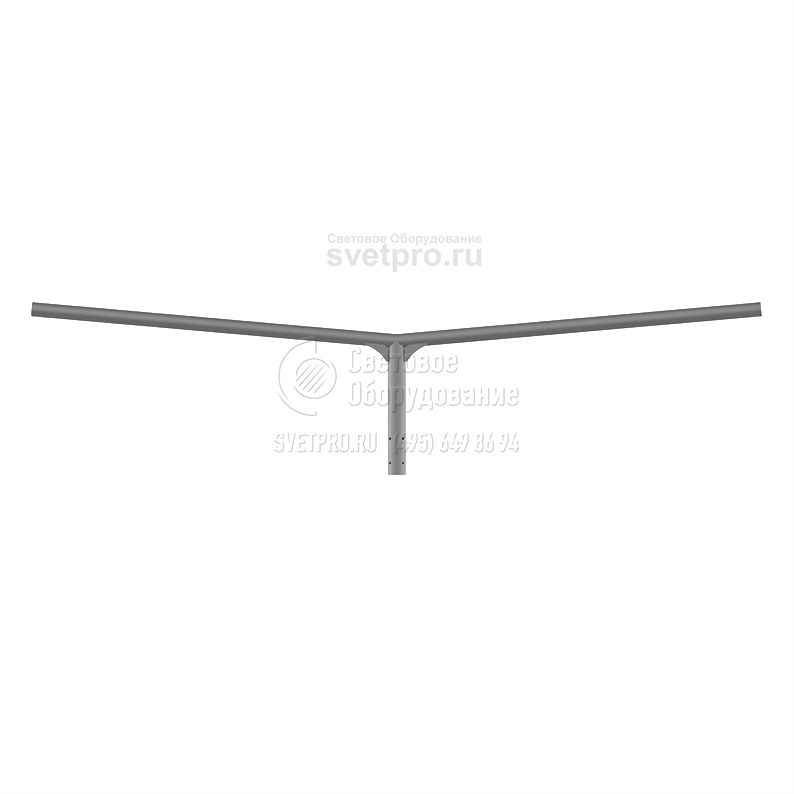

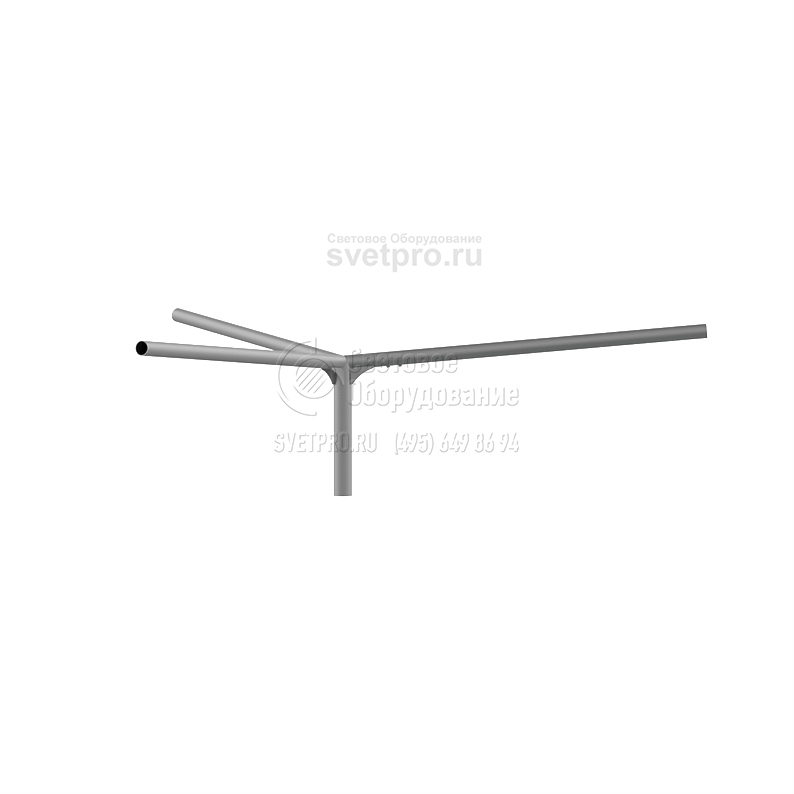

Тип оголовника | WRP-2/1,5/0,7/5 | WRP-2/1,5/1,2/5 | WRP-3/1,0/0,7/5 | WRP-3/1,0/1,2/5 | WRP-3/1,5/0,7/5 | WRP-3/1,5/1,2/5 |
---|---|---|---|---|---|---|
Количество консолей | 2 | 2 | 3 | 3 | 3 | 3 |
Код | 47219221/C... | 47219222/C... | 47219311/C... | 47219312/C... | 47219321/C... | 47219322/C... |
Вес нетто (кг) | 6,9 | 8,5 | 8 | 9,6 | 10,4 | 12 |
Боковая поверхность оголовника (м²) | 0,221 | 0,259 | 0,132 | 0,17 | 0,176 | 0,214 |
Орентировочный единичный объем (м³) | 0,11 | 0,17 | 0,09 | 0,16 | 0,13 | 0,21 |
Монтажный диаметр светильника (мм) | ø60 | ø60 | ø60 | ø60 | ø60 | ø60 |
При использовании оголовников необходимо всегда сверять с допускаемой нагрузкой для данной ветровой зоны / C... – выбор цвета анодирования

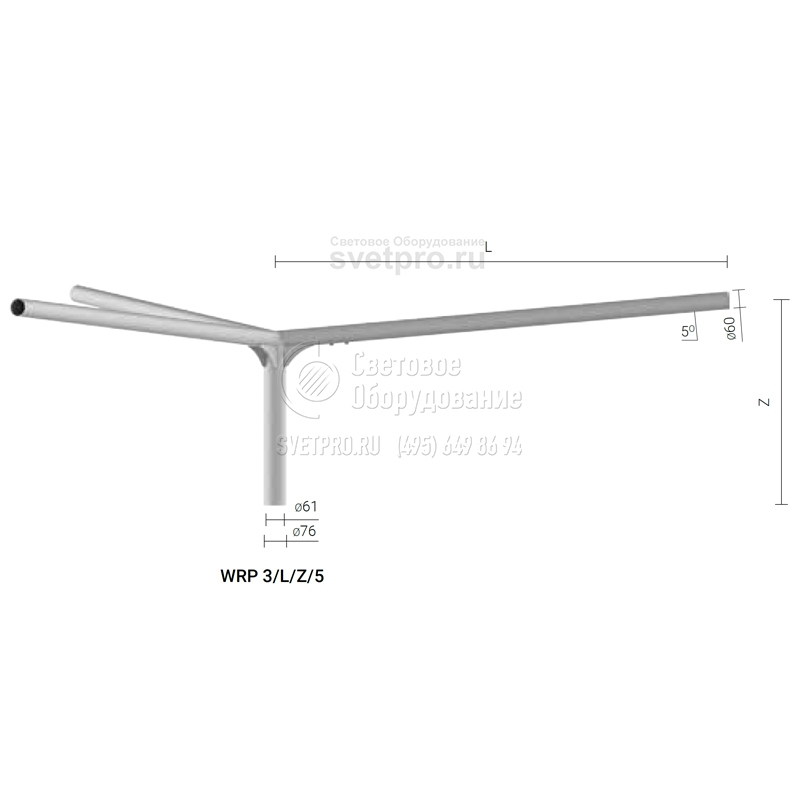

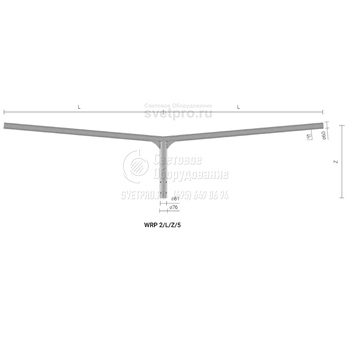

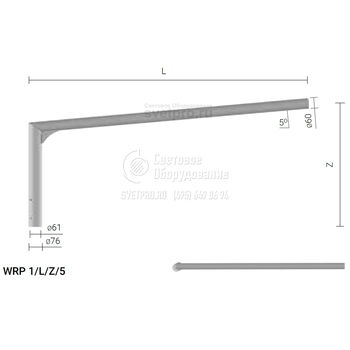

L – длина oголовника
Z – высота оголовника
5° – угол наклона консоли
1 / 2 / 3 – количество консолей

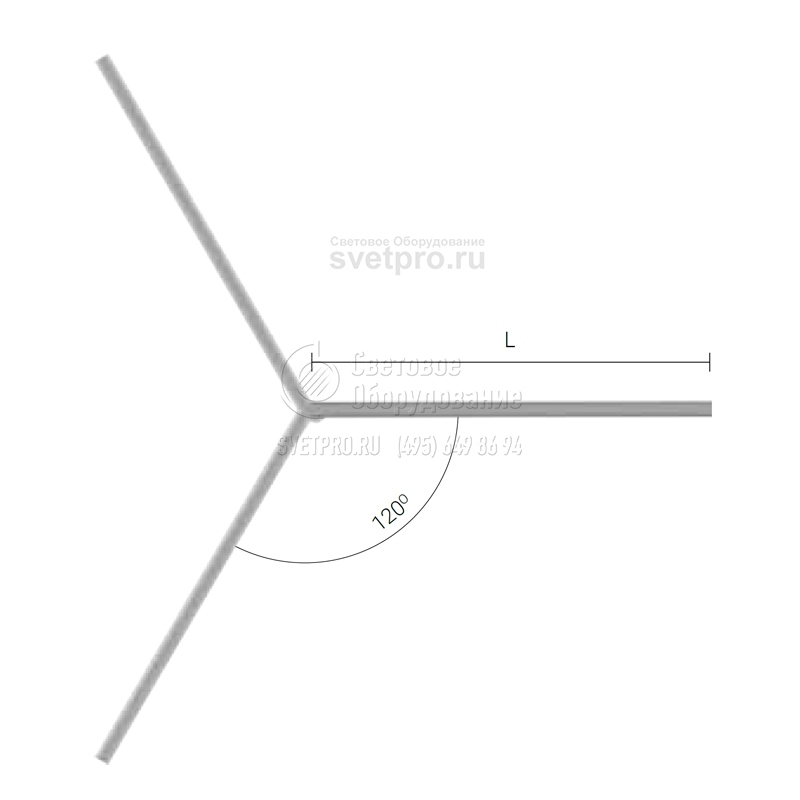

ГАБАРИТНЫЕ РАЗМЕРЫ
