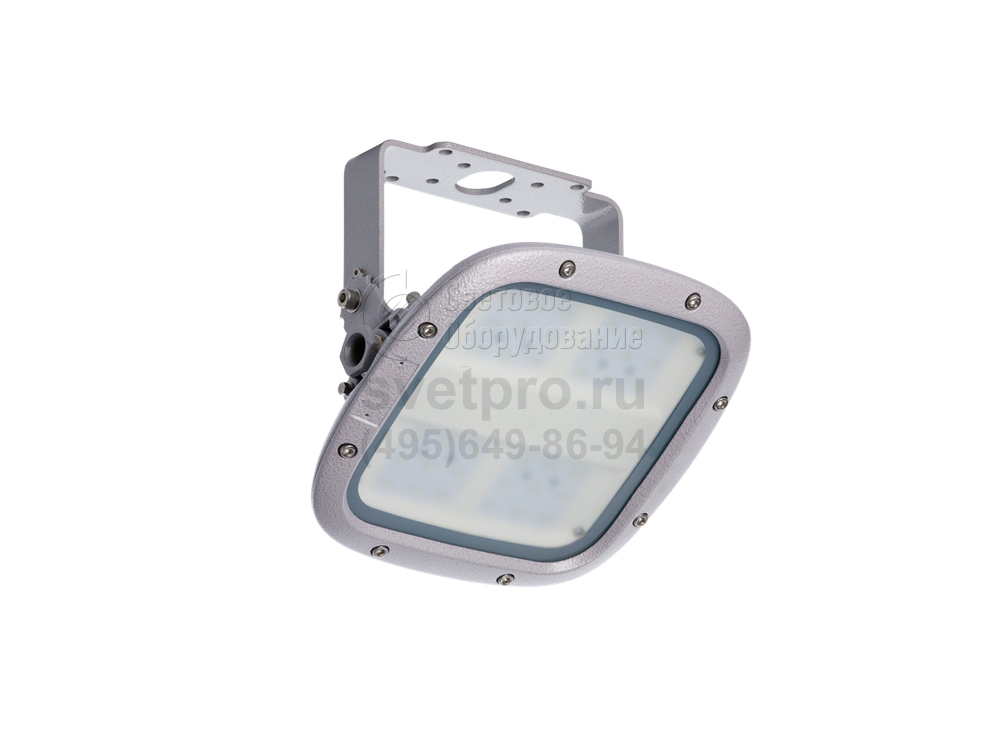

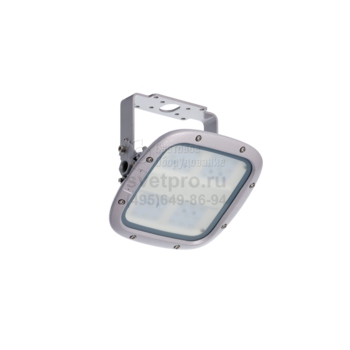

CRONUS LED Взрывозащищенный светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 35-65 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | CRONUS LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >70 Ra |
Световой поток: | 2600-4760 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
1-й уровень взрывозащиты является основанием для применения CRONUS LED в 1-й и 2-й зонах, выделяемых на объектах нефтехимической и нефтегазовой промышленности: в зданиях, сооружениях, плавучих платформах и морских судах.
Удобство эксплуатации и монтажа на стену или потолок обеспечивает универсальная скоба, имеющая регулировочные позиции (30 и 60 градусов) для изменения наклона при настенном расположении. Доступна установка на трубу. Способ установки отображен в маркировке символом G – на трубу и B – на скобу.
Применяемая светодиодная матрица (в модификациях 35 и 65 Вт) подключается напрямую в стандартную однофазную сеть. Вид взрывозащиты «d» обеспечен плотностью прилегания рассеивателя к корпусу. Применены уплотнители и винтовой способ объединения частей. Клеммные зажимы – также винтовые. Питающий кабель вводят через выполненные в корпусе отверстия. Герметичность соблюдается при использовании аксессуаров – кабельных вводов.
Для литья корпуса применен алюминиевый сплав, не содержащий меди. Боросиликатный рассеиватель закален и ударопрочен. Степень герметичности светильника CRONUS LED- IP66. Использование светодиодов и выбранные конструктивные материалы позволяют эффективно эксплуатировать изделия в воздушной среде с температурой: -60°С +55°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен на поверхность из нормально воспламеняемого материала.
Светильники, предназначенные для эксплуатации на судах с классом Российского Морского Регистра Судоходства (в дальнейшем РС), должны быть изготовлены и испытаны под его техническим наблюдением.
Комплектность поставки
Светильник в сборе – 1 шт.
Скоба универсальная с комплектом ЗИП для крепления к светильнику – 1 шт.
Технический паспорт – 1 шт.
Упаковка – 1 шт.
Кабельный ввод заказывается отдельно и не входит в комплект поставки.
Установка

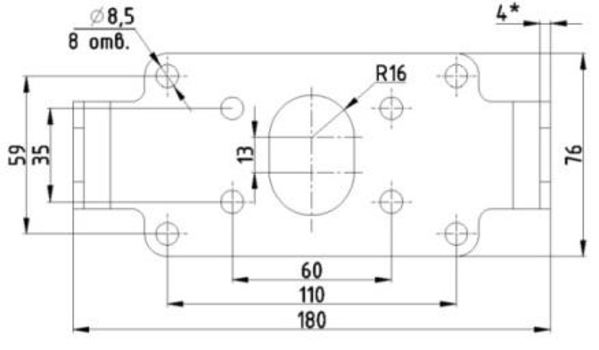

Универсальный способ крепления на скобе с фиксацией угла наклона светильника. Возможно крепление на трубу.
Конструкция
Светильник состоит из корпуса, изготовленного из литого алюминиевого сплава без примесей меди, в котором смонтирован светодиодный модуль и винтовые клеммные зажимы для подключения питания. Рассеиватель соединен с корпусом, образуя герметичное взрывонепроницаемое соединение. Светодиодный модуль и клеммные зажимы расположены в отдельных взрывозащищенных объемах. Монтажная скоба и крепежные элементы выполнены из коррозионно стойкой стали.
Оптическая часть
Рассеиватель из закаленного ударопрочного боросиликатного стекла.
Характеристики
Взрывозащита обеспечивается видами защиты «взрывонепроницаемая оболочка «d», «оборудование с видом взрывозащиты от воспламенения пыли «t». Зоны применения: по газу – 1, 2; по пыли – 21, 22 по ГОСТ Р МЭК 60079. Подключение: винтовые клеммные зажимы, 3х1,5-4 мм2 (L+N+PE). Предусмотрено транзитное подключение. Отверстия для ввода питающего кабеля: М25х1,5. (2 шт. - для крепления на скобу, 3 шт. - для крепления на трубу). Диаметр вводимого кабеля: бронированный кабель 9...26 мм, небронированный кабель (в т. ч. для трубных кабельных вводов) – 10...20 мм. Источник питания: светильник бездрайверный. Питание подается на светодиодную матрицу марки Acrich (производства Seoul Semiconductor). Заземление: внутреннее и внешнее, винты М5х1,5 из коррозионно стойкой фрикционно безопасной стали.
Параметры
PFС | > 0,99 |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | от -60 до +55 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <95% |
Ударопрочность | IK08/7 Дж |
Класс энергоэффективности | A |
Пусковой ток | - |
Блок аварийного питания | - |
Взрывозащита по газу (Зоны) | 1 |
Взрывозащита по газу (Вид) | Ex d |
Взрывозащита по газу (Группы оборудования) | IIC |
Взрывозащита по газу (Температурный класс) | T6, T5 |

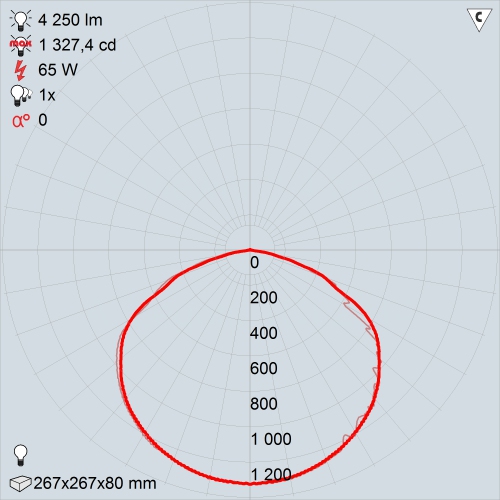

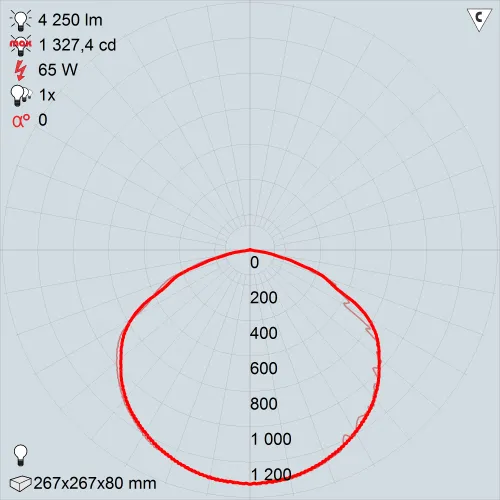

КСС
Установочные размеры

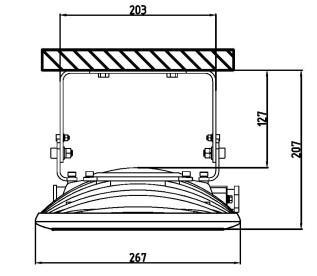

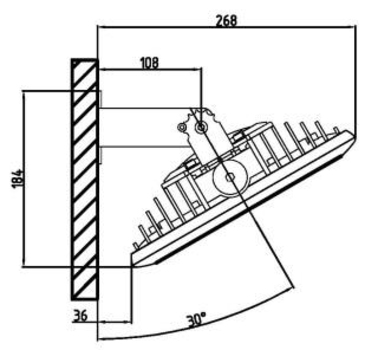

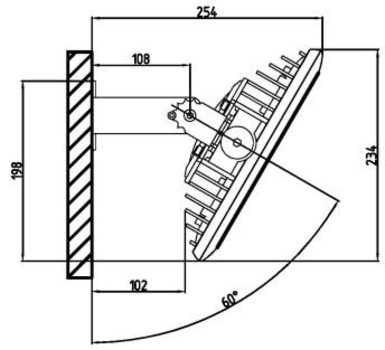

Потолочный монтаж | Настенный монтаж 30˚ | Настенный монтаж 60˚ |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Ввод кабельный взрывозащищенный М25х1,5 LT-KBAO2MBNS | 2 | 2327002880 | 0.2 |
Ввод кабельный взрывозащищенный М25х1,5 для небронированного кабеля LT-BUE2MBNS | 2 | 4101000030 | 0.5 |

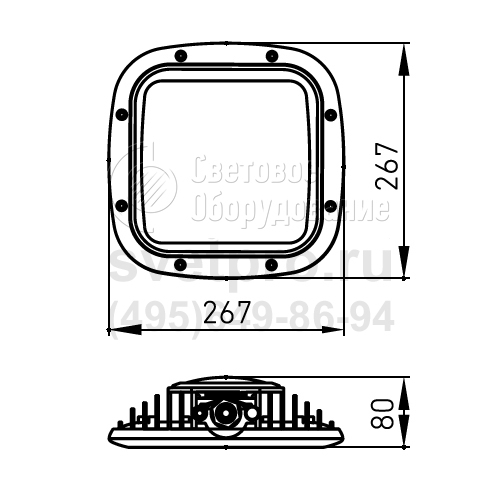

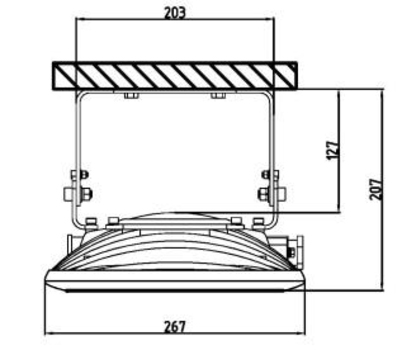

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
CRONUS LED 35B Ex | 2600 лм | 35 Вт | 74 | 267 мм | 267 мм | 2,500 кг | 4586000010 |
CRONUS LED 35G Ex | 2600 лм | 35 Вт | 74 | 267 мм | 267 мм | 2,800 кг | 1586000010 |
CRONUS LED 65B Ex | 4760 лм | 65 Вт | 73 | 267 мм | 267 мм | 2,500 кг | 4586000070 |
CRONUS LED 65G Ex | 4760 лм | 65 Вт | 73 | 267 мм | 267 мм | 2,800 кг | 1586000020 |
