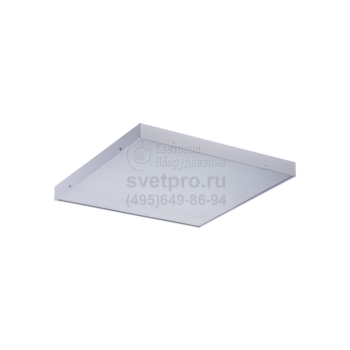

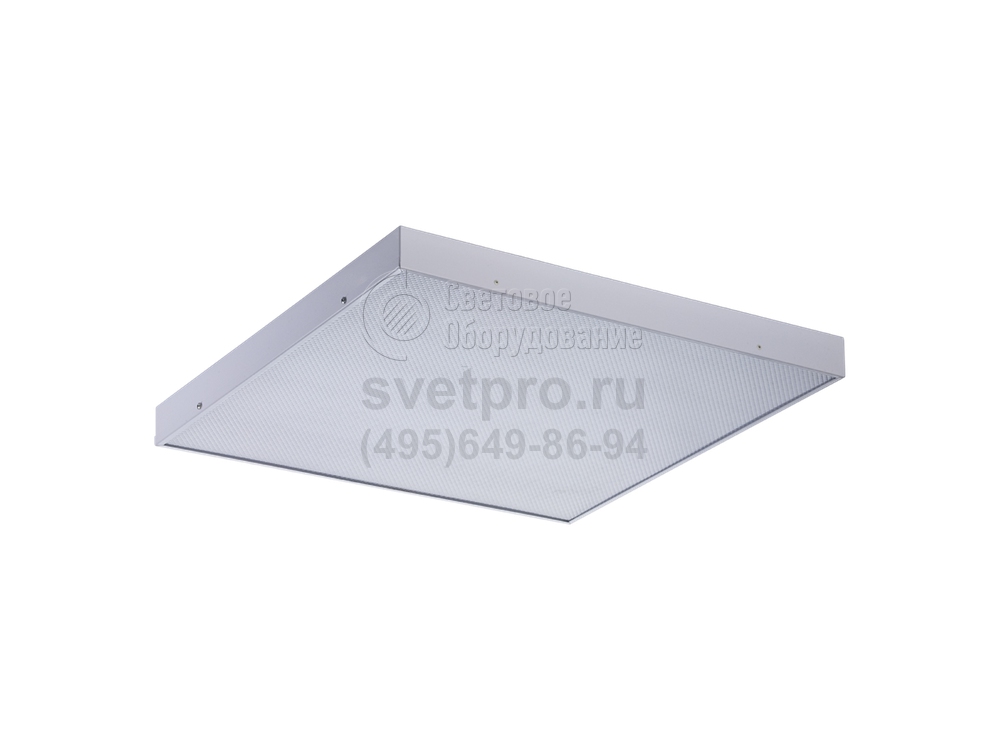

OPTIMA ECO LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 18-72 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OPTIMA ECO LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000-5000 К |
Световой поток: | 1700-9400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы ориентированы на освещение теплых помещений: детских садов, школ, поликлиник, офисов, административных кабинетов, магазинов.
Размер изделий модельного ряда идеально сопрягается с Т-образным профилем, применяемым для оборудования потолков типа Армстронг. Светильник можно встроить или наложить на потолочную поверхность.
Модельный ряд включает изделия, в которых источник света – светодиодный модуль, создает световой поток от 1700 до 9400 лм. Потребляемая мощность (18 – 72 Вт) преимущественно (cosϕ>0,96) расходуется на излучение света, потери в ПРА – незначительные. Дополнительными возможностями располагают версии с регулируемым драйвером (управление величиной светового потока), блоком аварийного питания (работа в течение 1 часа, световой поток 10% от номинала). Доступны изделия с цветовой температурой 4000К и 5000К. Диффузное освещение с косинусным типом КСС соблюдено наличием опалового или призматического рассеивателя.
Рамка с оптическим элементом закреплена к стальному корпусу винтами. Степень конструктивно обеспеченной степени защиты – IP20. Декоративная составляющая поддержана белым цветом окрашивания. Пластик рассеивателя светостабилизирован.
Замена источника света возможна на заводе изготовителе или в специализированном сервисе.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ГОСТ CISPR 15-2004 (напряжение индустриальных радиопомех) и ГОСТ Р 51317.3.2-2006 (гармонические составляющие тока).
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Опора RTX, шт 4(2*)
* OPTIMA.OPL ECO LED 1200x150 4000K
OPTIMA.PRS ECO LED 1200x150 4000K
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм либо монтируются на поверхность потолка.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской.
Оптическая часть
Призматический (PRS) или опаловый (OPL) рассеиватель из светостабилизированного пластика. Тип светодиодов: SMD.
Параметры
PFС | > 0,96 |
AC/DC | Да |
Диммирование | Протокол DALI, Протокол 1-10 V |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 5, 20 A |
Блок аварийного питания | Да |

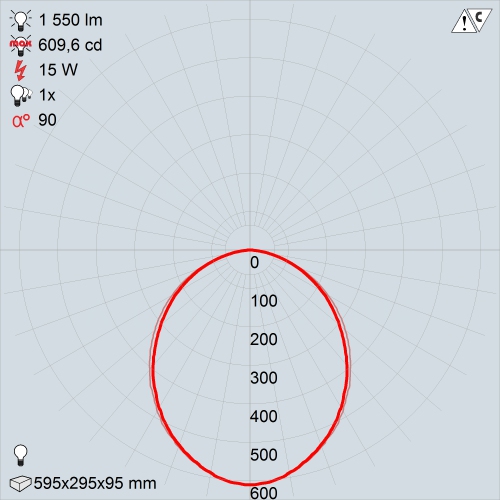

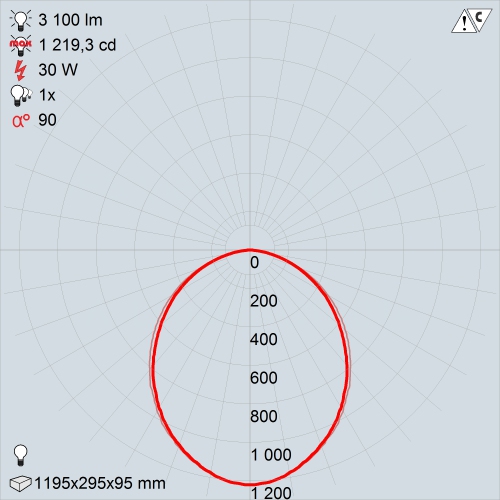

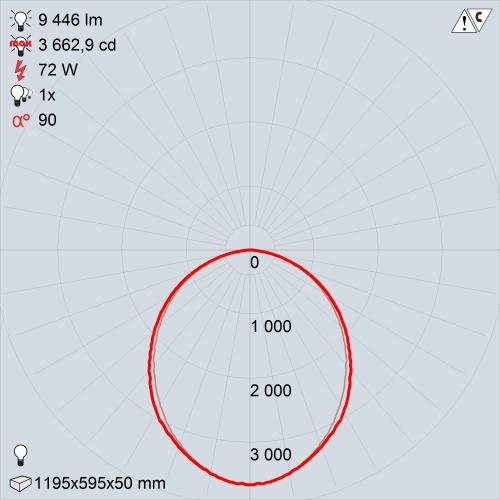

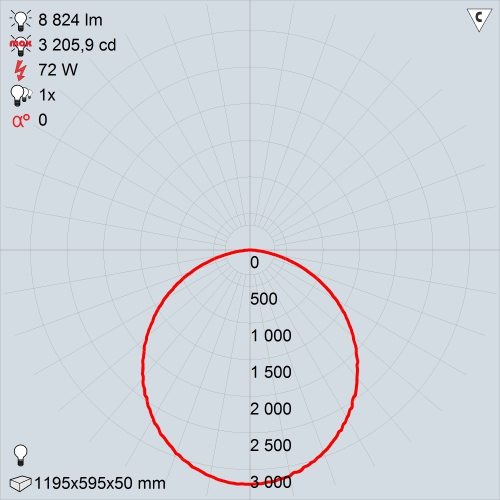

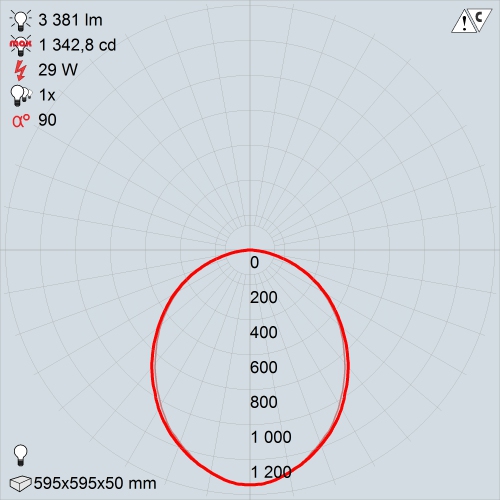

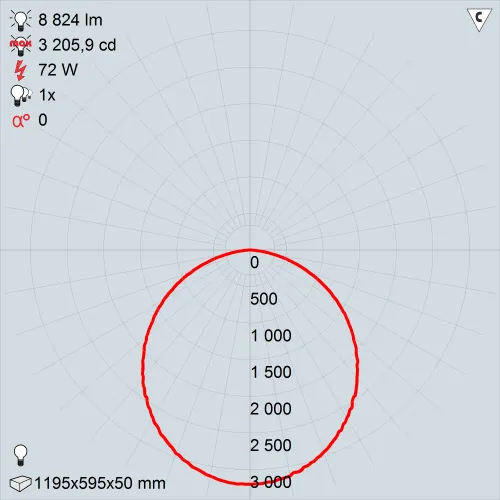

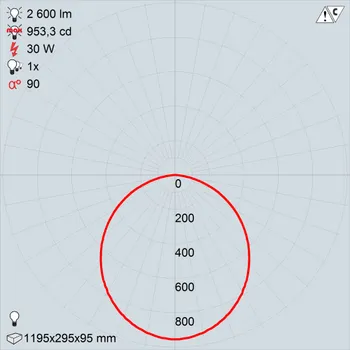

КСС
OPTIMA.OPL ECO LED 300 | OPTIMA.OPL ECO LED 595 | OPTIMA.OPL ECO LED 1200 | OPTIMA.OPL ECO LED 1200x600 |
OPTIMA.PRS ECO LED 300 | OPTIMA.PRS ECO LED 595 | OPTIMA.PRS ECO LED 1200 | OPTIMA.PRS ECO LED 1200X600 |

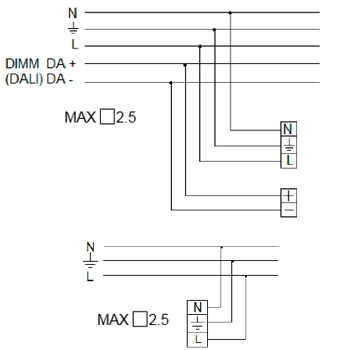

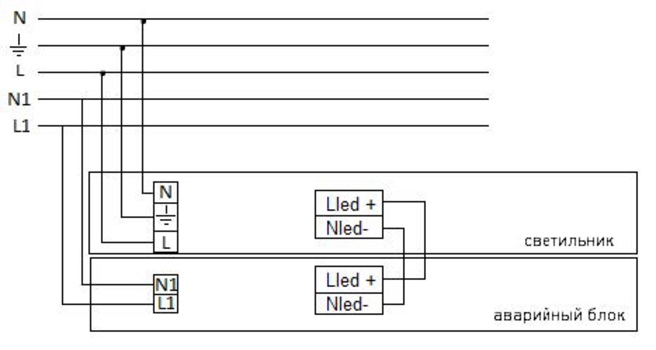

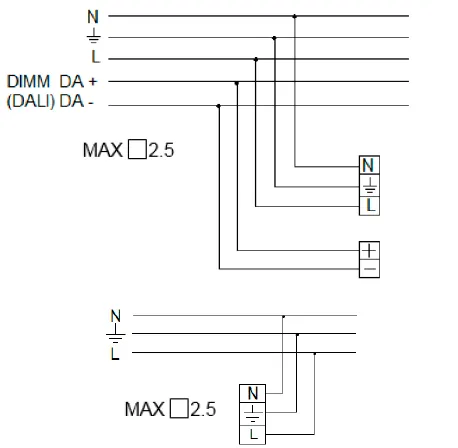

Схема подключения

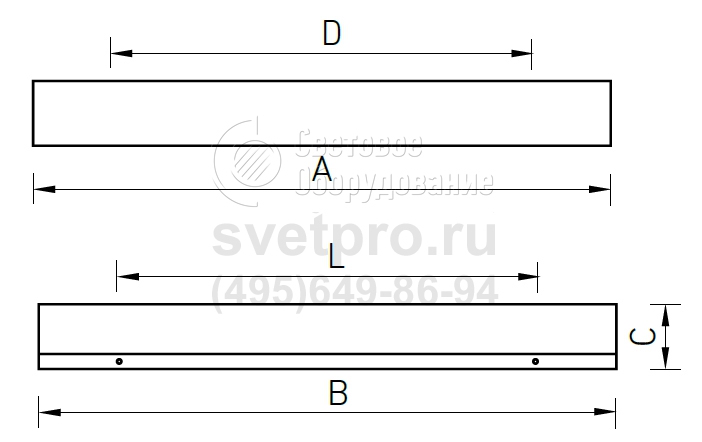

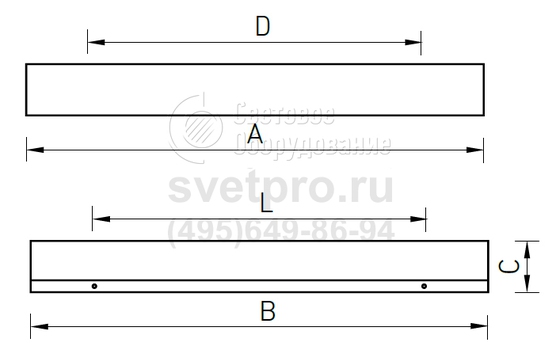

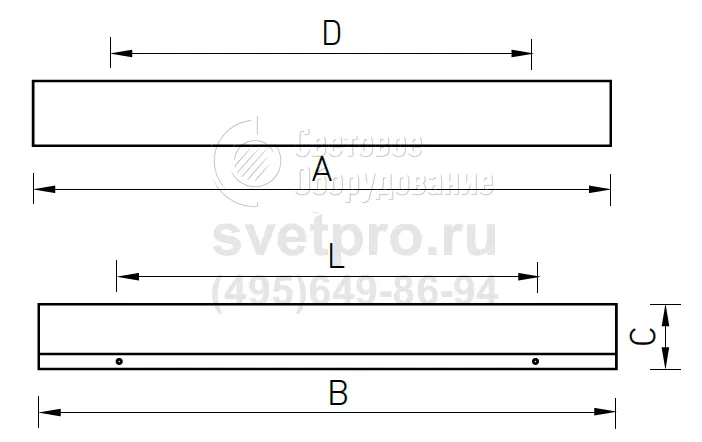

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
OPTIMA.OPL ECO LED 300 4000K | 1700 лм | 18 Вт | 94 | 595 мм | 295 мм | 1,800 кг | 1166000060 |
OPTIMA.OPL ECO LED 300 HFD 4000K | 1700 лм | 18 Вт | 94 | 595 мм | 295 мм | 1,800 кг | 1166000120 |
OPTIMA.PRS ECO LED 300 4000K | 1850 лм | 18 Вт | 103 | 595 мм | 295 мм | 1,800 кг | 1138000080 |
OPTIMA.OPL ECO LED 595 4000K | 3150 лм | 29 Вт | 109 | 595 мм | 595 мм | 3,400 кг | 1166000010 |
OPTIMA.OPL ECO LED 595 5000K | 3200 лм | 29 Вт | 110 | 595 мм | 595 мм | 3,400 кг | 1166000020 |
OPTIMA.OPL ECO LED 595 EM 4000K | 3150 лм | 29 Вт | 109 | 595 мм | 595 мм | 3,720 кг | 1166000040 |
OPTIMA.OPL ECO LED 595 HFR 4000K | 3150 лм | 29 Вт | 109 | 595 мм | 595 мм | 3,720 кг | 1166000170 |
OPTIMA.PRS ECO LED 595 4000K | 3300 лм | 29 Вт | 114 | 595 мм | 595 мм | 3,400 кг | 1138000010 |
OPTIMA.PRS ECO LED 595 5000K | 3350 лм | 29 Вт | 116 | 595 мм | 595 мм | 3,400 кг | 1138000020 |
OPTIMA.PRS ECO LED 595 EM 4000K | 3300 лм | 29 Вт | 114 | 595 мм | 595 мм | 3,720 кг | 1138000060 |
OPTIMA.PRS ECO LED 595 EM 5000K | 3350 лм | 29 Вт | 116 | 595 мм | 595 мм | 3,720 кг | 1138000170 |
OPTIMA.PRS ECO LED 595 HFD 4000K | 3300 лм | 29 Вт | 114 | 595 мм | 595 мм | 3,400 кг | 1138000190 |
OPTIMA.OPL ECO LED 1200 4000K | 3400 лм | 30 Вт | 113 | 1195 мм | 295 мм | 3,800 кг | 1166000030 |
OPTIMA.PRS ECO LED 1200 4000K | 3500 лм | 30 Вт | 117 | 1195 мм | 295 мм | 3,800 кг | 1138000050 |
OPTIMA.PRS ECO LED 1200 EM 4000K | 3500 лм | 30 Вт | 117 | 1195 мм | 295 мм | 4,200 кг | 1138000250 |
OPTIMA.PRS ECO LED 595 (50) 4000K | 4800 лм | 50 Вт | 96 | 595 мм | 595 мм | 3,500 кг | 1138000160 |
OPTIMA.OPL ECO LED 1200x600 4000K | 8850 лм | 72 Вт | 123 | 1195 мм | 595 мм | 6,200 кг | 1166000180 |
OPTIMA.PRS ECO LED 1200x600 4000K | 9400 лм | 72 Вт | 131 | 1195 мм | 595 мм | 6,200 кг | 1138000200 |
