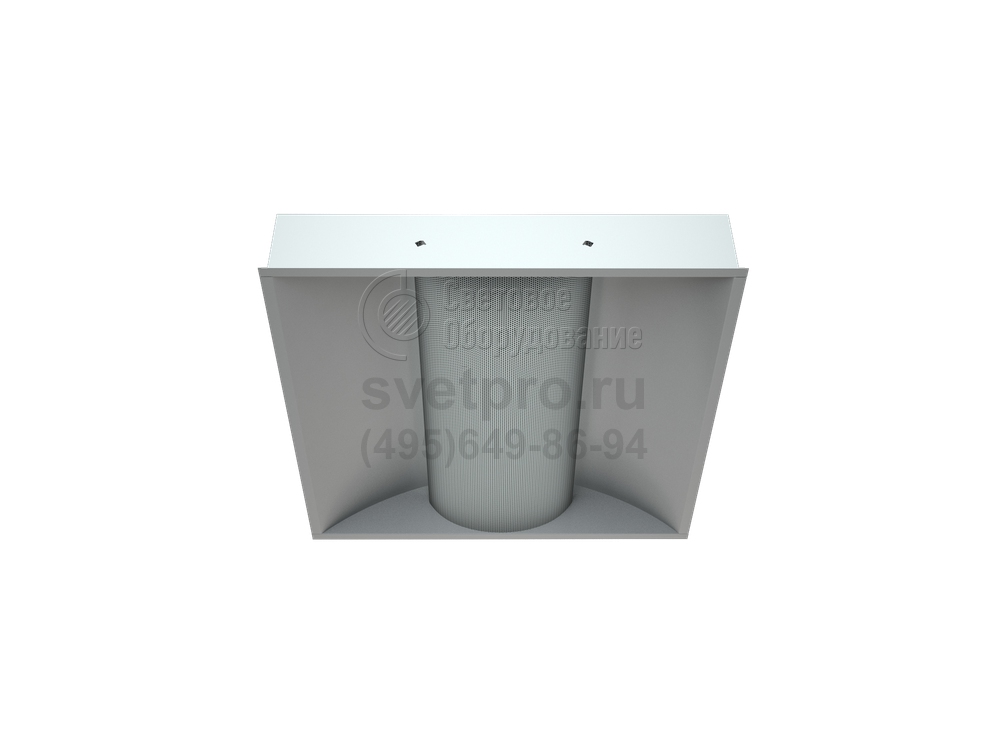

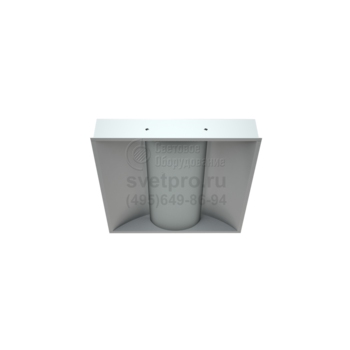

OTR/R Светильник отраженного света
Область применения: |
|
Назначение: |
|
Мощность: | 72-110 Вт |
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | 2G11 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OTR/R |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Модель OTR/R предназначена для образовательных учреждений, объектов офисной деятельности, торговли и здравоохранения.
Осветительные приборы устанавливаются на полки Т-образного профиля, являющегося несущей конструкцией потолков Армстронг.
Корпус изделия обеспечивает установку 2-х компактных люминесцентных ламп, мощностью 36 или 55 Вт. Работоспособность источников света в стандартной электросети поддерживает ЭПРА. Активное использование мощности не менее 96%. Равномерность видимого излучения характеризует коэффициент пульсаций, составляющий не более 5%. Комфортный рассеянный поток образуется в результате отражения света от задней стенки корпуса и наличия перфорированного рассеивателя, покрытого светотехнической пленкой.
Корпус выполнен в формате: 595х595х115 мм. Металлические конструктивные части: рассеиватель и корпус, окрашены в белый цвет. Обеспечиваемая конструкцией светильника степень защиты т посторонних проникновений (пыль, влага) соответствует IP20. Температурный диапазон эксплуатации: +5°С – +35С.
Светильник соответствует требованиям безопасности ГОСТ Р МЭК 60598-2-1, ГОСТ Р МЭК 60598-2-2, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ Р 51318, ГОСТ P 51514.
Комплект поставки
Светильник (без лампы), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм.
Конструкция
Цельнометаллический корпус из листовой стали, покрытый белой матовой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Рассеиватель из перфорированного металла со светотехнической пленкой.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | B…A+ |
Блок аварийного питания | - |

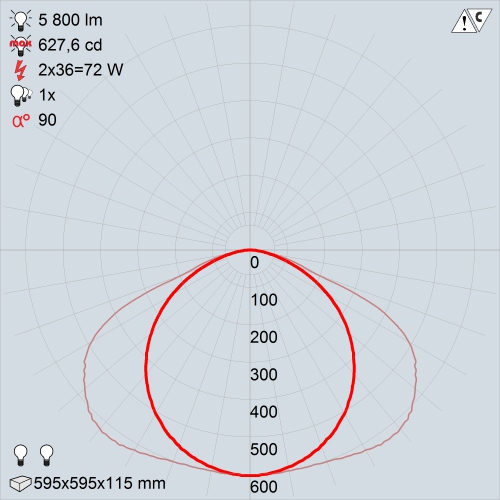

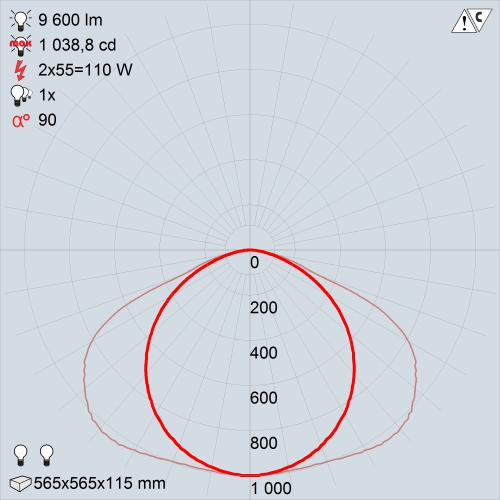

КСС
OTR/R 236 /595/ HF | OTR/R 255 /595/ HF |

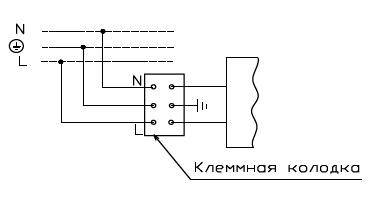

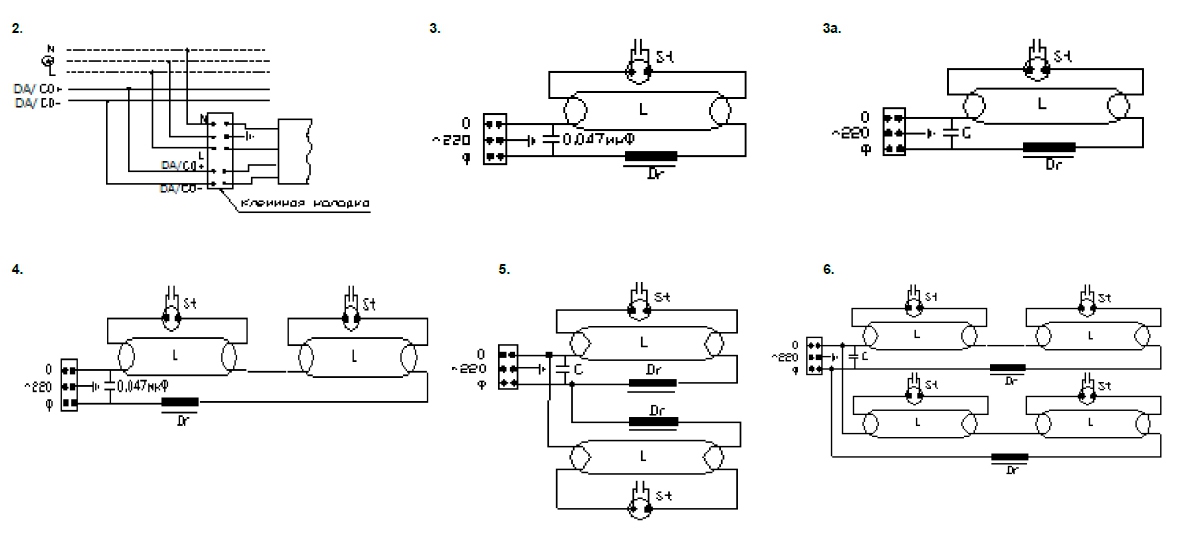

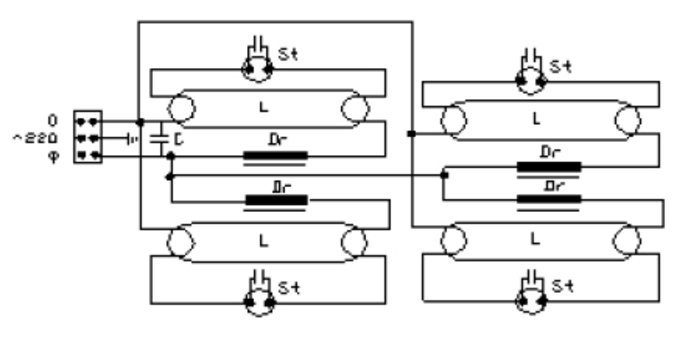

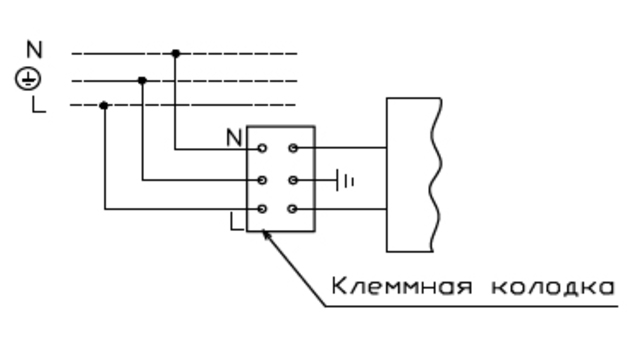

Схемы электрических соединений

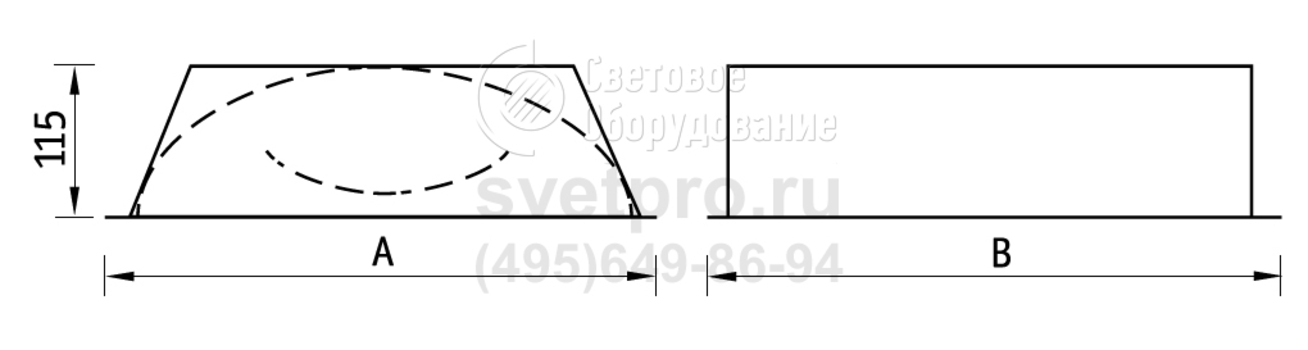

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
OTR/R 236 /595/ HF | 2 | 72 Вт | ЭПРА | 2G11 | КЛЛ | 595 мм | 595 мм | 1111000050 |
OTR/R 255 /595/ HF | 2 | 110 Вт | ЭПРА | 2G11 | КЛЛ | 595 мм | 595 мм | 1111000120 |
