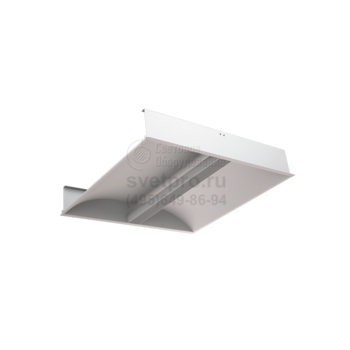

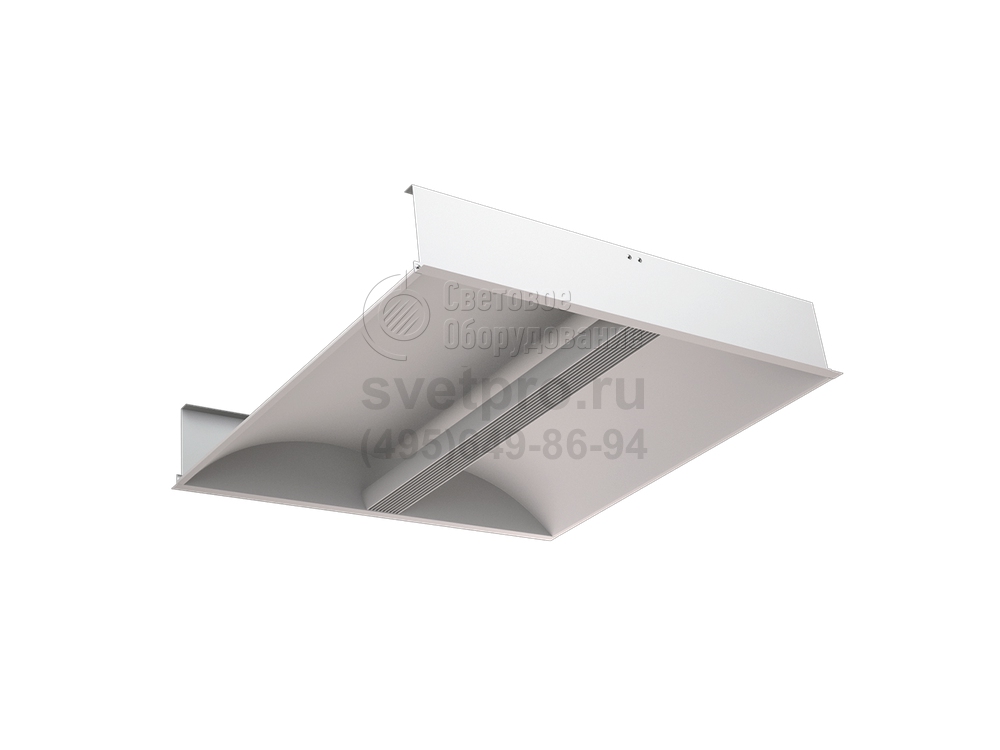

OTX LED 595 CF Светильник отраженного света
Область применения: |
|
Назначение: |
|
Мощность: | 37 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OTX LED 595 CF |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 2800-5000 К |
Световой поток: | 2900 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OTX LED 595 CF устанавливают в помещениях образовательных, медицинских, развлекательных, административных объектов, бутиках, супер- и гипермаркетах.
Встраивание светильников осуществляется в ячейки, образованные Т – образным профилем подвесных потолков Армстронг. Изделие удерживается на полках профиля, ширина которых равна 15 и 24 мм.
Работоспособность светодиодного модуля мощностью 37 Вт в версиях светильника обеспечивает недиммируемый и диммируемый драйвер. Обе модификации имеют варианты с дополнительным оборудованием, способным поддержать режим освещения при сбое в централизованной электросети. Все изделия расположены к регулировке цветовой температуры света. Доступность режима осуществима при комплектации светильника аксессуарными изделиями, включаемыми в систему управления освещением. Максимальное значение светового потока при регулировке интенсивности света – 2900 лм, диапазон цветовой температуры: 2800К – 5800К.
Светодиоды размещены на алюминиевом профиле. Защиту оптики обеспечивает прозрачный рассеиватель из полиметилметакрилата. Излучаемый свет направлен во внутреннюю часть стального, окрашенного в белый цвет, корпуса. В результате отражения он рассеивается и не вызывает слепящего эффекта.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг. Для регулирования цветовой температурой светильника необходима система управления освещением. Компоненты системы управления находятся во вкладке Аксессуары.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой матовой порошковой краской.
Оптическая часть
Металлический профиль, покрытый белой матовой краской, на внутренней стороне которого установлены светодиоды, закрытые прозрачным рассеивателем из ПММА.
Параметры
PFС | > 0,90 |
AC/DC | - |
Диммирование | Протокол DALI, Протокол 1-10 V |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Пусковой ток | 20 A |
Блок аварийного питания | - |

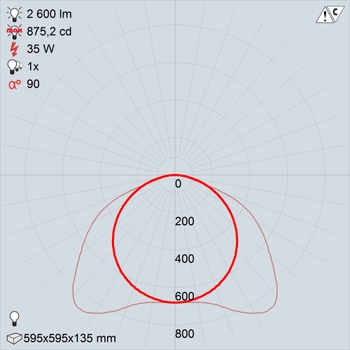

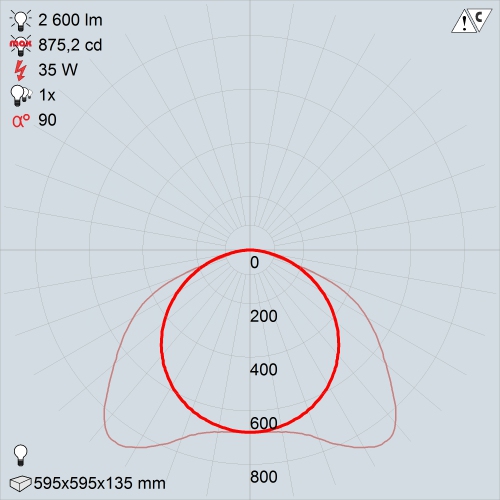

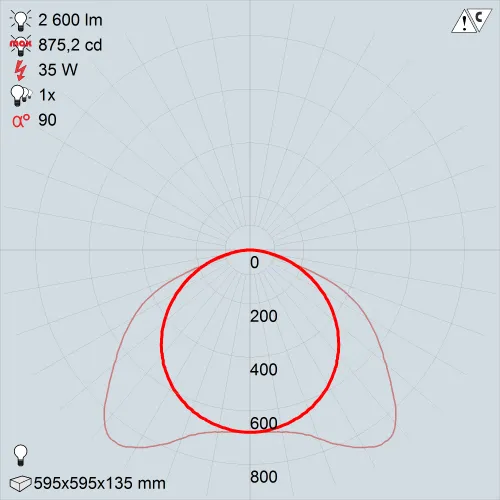

КСС

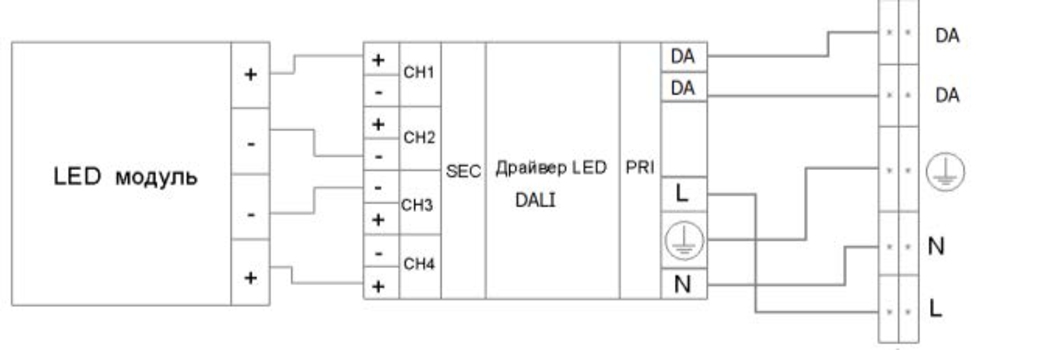

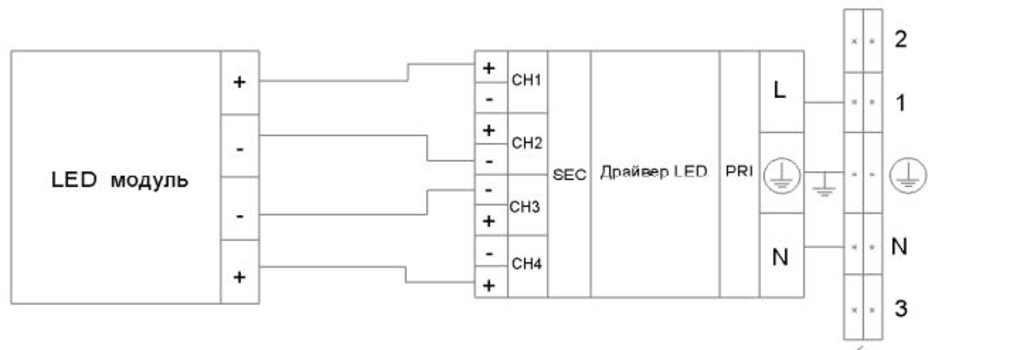

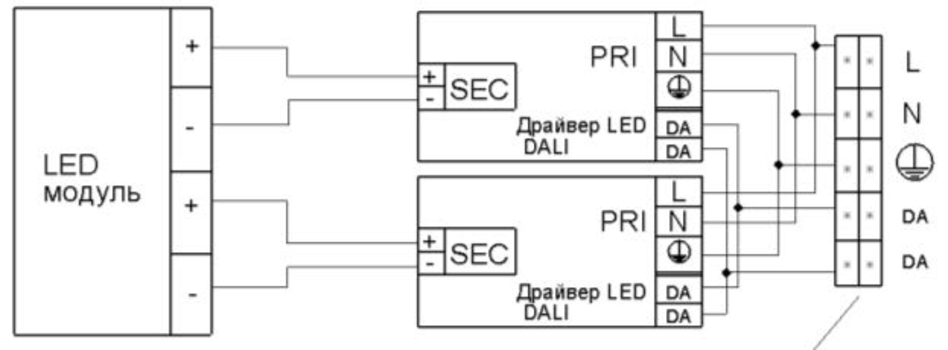

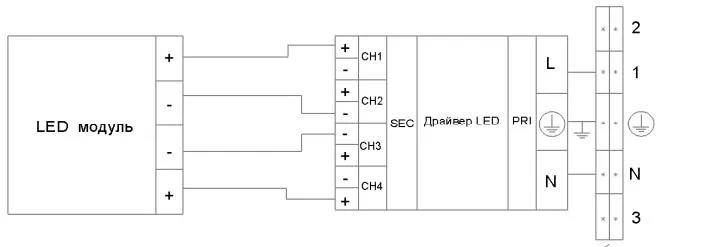

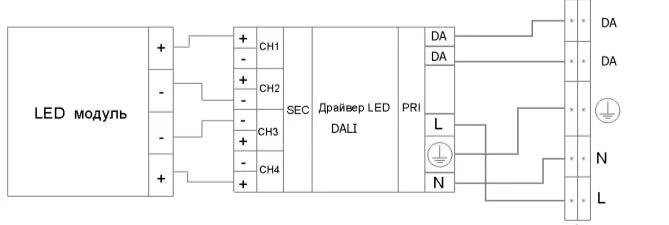

Схема электрических соединений
Нерегулируемый | Регулируемый | Регулируемый с изменяемой цветовой температурой |
|

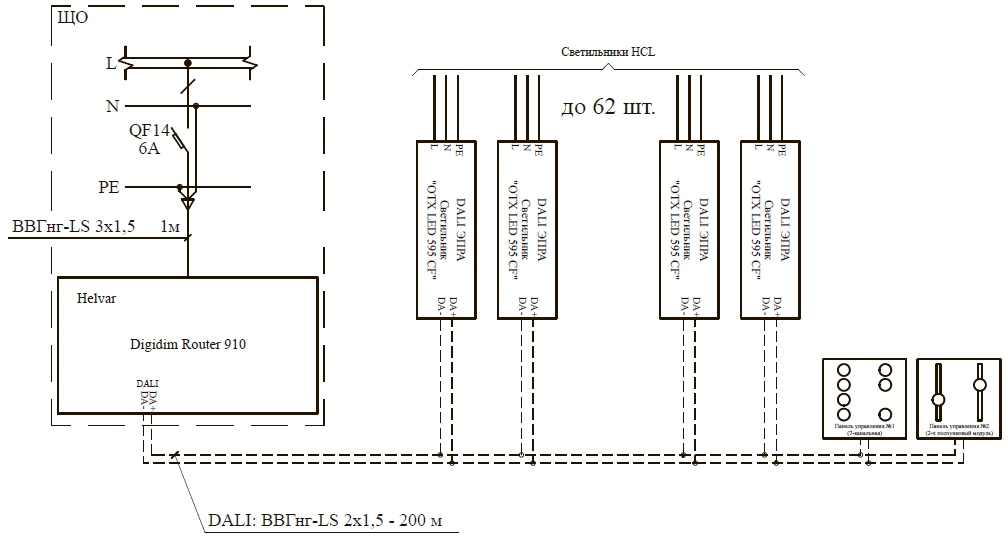

Схема подключения роутера
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
7-кнопочный модуль 125202, матовая нержавейка | 1 | 4911002900 | 0.143 |
Двухползунковый модуль 111202, матовая нержавейка | 1 | 4911002910 | 0.09 |
Роутер DigiDim 905 | 1 | 4911003310 | 0.255 |
Роутер DigiDim 910 | 1 | 5911000100 | 0.26 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
OTX LED 595 CF | 2900 лм | 37 Вт | 78 | 640 мм | 595 мм | 4,800 кг | 1118000110 |
OTX LED 595 CF EM | 2900 лм | 37 Вт | 78 | 620 мм | 595 мм | 5,600 кг | 1118000170 |
OTX LED 595 HFR CF | 2900 лм | 37 Вт | 78 | 620 мм | 595 мм | 5,200 кг | 1118000190 |
OTX LED 595 HFR EM CF | 2900 лм | 37 Вт | 78 | 620 мм | 595 мм | 5,600 кг | 1118000180 |
