Светильник консольный ЖКУ 15 / РКУ 15 / ГКУ 15-101
|
ЖКУ 15 / РКУ 15 / ГКУ 15-101 |
| Описание |
Напряжение, В: 220
Номинальная частота, Гц: 50
Климатическое исполнение: У1, ХЛ1

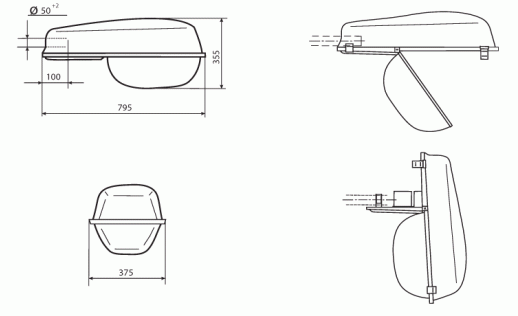

Габаритные размеры: 795х375х355
Назначение:
Освещение улиц и дорог с высокой, средней и низкой интенсивностью движения транспорта (категория А и Б), а также площадей.
Страна производитель: Россия, GALAD Цена: Договорная. Звоните, (495) 649-86-94
Для заказа так же доступны отдельные компоненты светильника, такие как: Стекло, Дроссель, Корпус |
ЖКУ 15 / РКУ 15 / ГКУ 15-101
|
Широкие возможности использования в качестве источников света ламп различного типа и мощности определяют высокие потребительские свойства консольных светильников этой модели. Разнообразие кривых силы света позволяют подобрать оптимальное освещение, необходимое для каждого конкретного случая. Монтаж ПРА на отдельной панели позволяет производить его замену и обслуживание в автономном режиме. Консольные светильники ЖКУ 15 / РКУ 15 / ГКУ 15 для наружного освещения имеют высокую степень защищённости в соответствии с международной системой IP и способны эффективно работать в любых климатических условиях.
|
| Преимущества |
- Виброустойчивый
- Основание и корпус не подвержены коррозии
- Отражатель устойчив к воздействию окружающей среды и обеспечивает заданные светотехнические характеристики в течение всего срока эксплуатации
- Защитное стекло обладает антивандальными свойствами и не изменяет параметров под воздействием ультрафиолета
- ПРА установлен на отдельной панели и легко заменяется

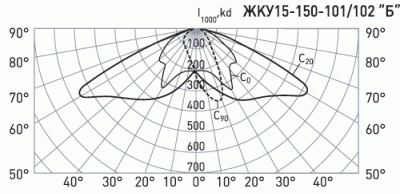

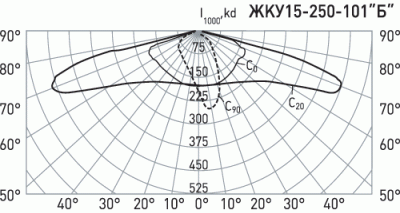

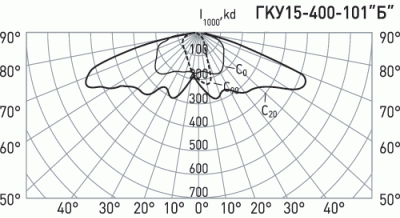

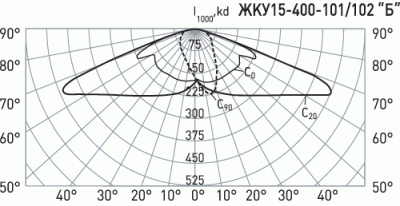

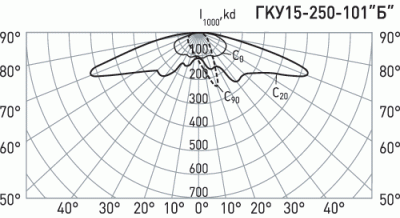

- Мод. 101 "Б" и 102 "Б" имеют широкую боковую кривую силы света (КСС), рассчитанную для применения на улицах и автострадах шириной до 50 м
|
| Установка и обслуживание |
- Светильник рекомендуется устанавливать на Г-образных кронштейнах опор под углом 15 - 20° к горизонту. Диаметр трубы оголовника кронштейна 48 мм. Высота установки светильников 8 - 12 м
- Для замены лампы необходимо открыть два замка на защитном стекле. Повернуть защитное стекло в вертикальное положение. Это обеспечит свободный доступ к оптическому отсеку и лампе с патроном
- Для технического обслуживания светильника необходимо открыть два замка в задней части светильника и перевести корпус с оптическим отсеком в вертикальное положение. Это обеспечит свободный доступ к дросселю, ИЗУ, конденсаторам, клеммным колодкам с монтажными проводами, а также к деталям для крепления светильника на кронштейн опоры (скобы, болты, гайки)
- Сборку светильника производить в обратной последовательности.
|
| Конструкция |
- Основание изготовлено из алюминиевого сплава методом литья под давлением и защищено порошковым покрытием
- Корпус изготовлен методом глубокой вытяжки из алюминиевого проката& Отражатель изготовлен методом глубокой вытяжки из алюминия высокой чистоты с последующей электрохимической полировкой и анодированием
- Защитное стекло из светостабилизированного поликарбоната
- ПРА установлен на отдельной панели
- Патрон прикреплен к отражателю
- Уплотняющая прокладка из войлока
- Мод. 101 - с защитным стеклом
- Мод. 102 - без защитного стекла
|
|
|
ГКУ 15-250-101
ГКУ 15-250-101Б
ГКУ 15-400-101
ГКУ 15-400-101Б
ЖКУ 15-150-101
ЖКУ 15-150-101 Б
ЖКУ 15-150-102
ЖКУ 15-150-102Б
ЖКУ 15-250-102Б
ЖКУ 15-250-102
ЖКУ 15-250-101Б
ЖКУ 15-250-101
ЖКУ 15-400-101
ЖКУ 15-400-101Б
ЖКУ 15-400-102
ЖКУ 15-400-102Б
РКУ 15-250-101
РКУ 15-250-102
РКУ 15-400-101
РКУ 15-400-102 |
|
| Наименование |
Тип лампы |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее); |
Максимальный коэффициент использования по освещенности |
Тип кривой силы света (КСС); |
Степень защиты оптического отсека |
Степень защиты отсека ПРА |
Масса, кг (не более); |
| ГКУ 15-250-101 |
ДРИ |
250 |
Е40 |
77 |
0,37 |
широкая осевая |
IP53 |
IP23 |
11,2 |
| ГКУ 15-250-101Б |
ДРИ |
250 |
Е40 |
76 |
RS=0,46
KS=0,26 |
широкая боковая |
IP53 |
IP23 |
11,2 |
| ГКУ 15-400-101 |
ДРИ |
400 |
Е40 |
76 |
0,36 |
широкая осевая |
IP53 |
IP23 |
12,8 |
| ГКУ 15-400-101Б |
ДРИ |
400 |
Е40 |
75 |
RS=0,46
KS=0,26 |
широкая боковая |
IP53 |
IP23 |
12,8 |
| ЖКУ 15-150-101 |
ДНаТ |
150 |
Е40 |
78 |
0,38 |
широкая осевая |
IP53 |
IP23 |
9,7 |
| ЖКУ 15-150-101 Б |
ДНаТ |
150 |
Е40 |
77 |
RS=0,46
KS=0,26 |
широкая боковая |
IP53 |
IP23 |
9,7 |
| ЖКУ 15-150-102 |
ДНаТ |
150 |
Е40 |
80 |
0,39 |
широкая осевая |
IP23 |
IP23 |
8,7 |
| ЖКУ 15-150-102Б |
ДНаТ |
150 |
Е40 |
78 |
RS=0,46
KS=0,26 |
широкая боковая |
IP23 |
IP23 |
8,7 |
| ЖКУ 15-250-102Б |
ДНаТ |
250 |
Е40 |
78 |
RS=0,47
KS=0,26 |
широкая боковая |
IP23 |
IP23 |
10,2 |
| ЖКУ 15-250-102 |
ДНаТ |
250 |
Е40 |
78 |
0,38 |
широкая осевая |
IP23 |
IP23 |
10,2 |
| ЖКУ 15-250-101Б |
ДНаТ |
250 |
Е40 |
76 |
RS=0,46
KS=0,26 |
широкая боковая |
IP53 |
IP23 |
11,2 |
| ЖКУ 15-250-101 |
ДНаТ |
250 |
Е40 |
77 |
0,37 |
широкая осевая |
IP53 |
IP23 |
11,2 |
| ЖКУ 15-400-101 |
ДНаТ |
400 |
Е40 |
76 |
036 |
широкая осевая |
IP53 |
IP23 |
12,8 |
| ЖКУ 15-400-101Б |
ДНаТ |
400 |
Е40 |
75 |
RS=0,46
KS=0,26 |
широкая боковая |
IP53 |
IP23 |
12,8 |
| ЖКУ 15-400-102 |
ДНаТ |
400 |
Е40 |
78 |
0,38 |
широкая осевая |
IP23 |
IP23 |
1,8 |
| ЖКУ 15-400-102Б |
ДНаТ |
400 |
Е40 |
78 |
RS=0,47
KS=0,26 |
широкая боковая |
IP23 |
IP23 |
11,8 |
| РКУ 15-250-101 |
ДРЛ |
250 |
Е40 |
72 |
0,35 |
широкая осевая |
IP53 |
IP23 |
9,8 |
| РКУ 15-250-102 |
ДРЛ |
250 |
Е40 |
75 |
0,37 |
широкая осевая |
IP23 |
IP23 |
8,8 |
| РКУ 15-400-101 |
ДРЛ |
400 |
Е40 |
70 |
0,34 |
полуширокая осевая |
IP53 |
IP23 |
10,8 |
| РКУ 15-400-102 |
ДРЛ |
400 |
Е40 |
75 |
0,36 |
полуширокая осевая |
IP23 |
IP23 |
9,8 |
