Светофорные опоры

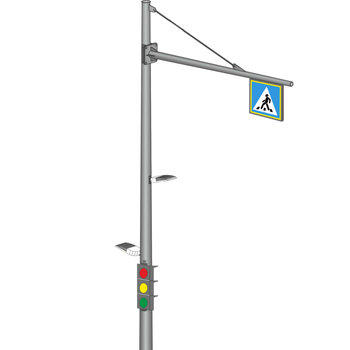

На опоры или консоли часто «навешивают» дополнительные конструкции: системы видеонаблюдения, дорожные знаки и указатели, светильники и пр. Главное условие - они не должны мешать водителям и пешеходам воспринимать сигналы светофора.

Не допускается размещение на светофорах и опорных стойках рекламных плакатов, не имеющих отношения к организации дорожного движения.

Материал изготовления

Все, что касается изготовления светофорных стоек, отражено в своде правил СП 16.13330.2011 «Стальные конструкции». Для производства трубчатых опор используют трубный прокат; опоры конической формы (круглые или граненые) производят из листовой стали. Выбор марки стали зависит от климата в регионе эксплуатации и планируемой нагрузки опоры. В процессе изготовления на опоры в обязательном порядке наносится антикоррозийное цинковое покрытие. По желанию заказчика стойки дополнительно покрываются декоративным лакокрасочными материалами по цветовому стандарту RAL.

Фундамент

Как правило, светофорные стойки устанавливают на бетонный фундамент с закладной деталью трубного или анкерного типа. Фланец опоры крепится к закладному элементу с помощью анкерных болтов или шпилек. Параметры фундамента рассчитываются в зависимости от особенностей грунта, планируемой нагрузки на стойку и других условий. Если опора прямостоечная, ее просто опускают в котлован, вырытый в грунте, выравнивают и заливают бетоном. Фланцевый метод установки гарантирует более надежную и качественную установку опорных стоек для светофоров

Монтаж опор и оборудования

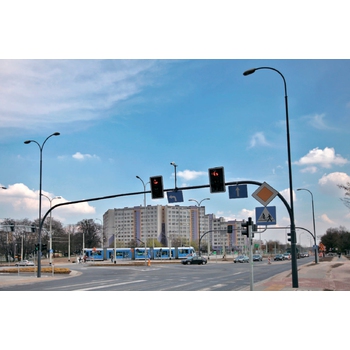

Опоры с выносной консолью обычно имеют разборную конструкцию. К месту эксплуатации их доставляют в виде комплекта деталей. Сборка электрического оборудования производится после того, как опора установлена в рабочем положении. Питающие кабели подводятся подземным способом. Подключение к электрической сети происходит через технологический люк в нижней части стойки или с помощью закрепленной снаружи электромонтажной коробки.

Варианты стоек

Общее название «светофорная опора» подразумевает целое «семейство» стоек, предназначенных для размещения светосигнального оборудования.

Специальные дорожные опоры (СОДГ), а также их аналог - опоры ОМГФ-СВ, П-образные дорожные опоры (СОДП), прямые светофорные пешеходные и транспортные колонки (СКП, СКТр) трубные светофорные стойки (ССТ) и прочие конструкции ориентированы на решение разных задач, поэтому отличаются по высоте, вылету консоли (если она есть), а также количеству и виду светофоров на стойке. Выбор варианта зависит от требований проекта и особенностей транспортной инфраструктуры: категории дороги, количества полос, интенсивности движения и других показателей.
