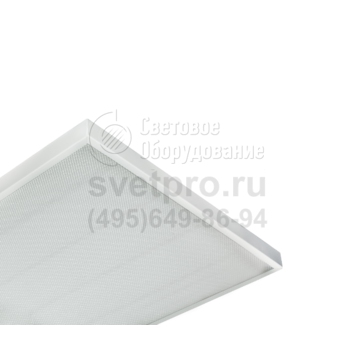

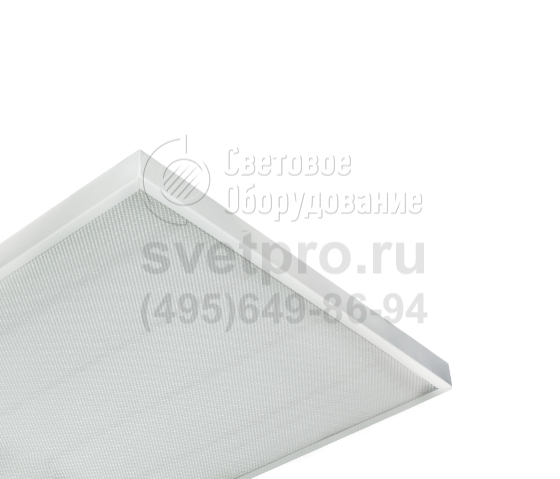

ДПО12 Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP40 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДПО12 |
Мощность: | 19-77 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1627-7844 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДПО12 применяют в административных зданиях, магазинах, кафе, столовых, офисах, игровых комнатах, гостиницах.
Модель фиксируется на несущую потолочную конструкцию.
Включаемое в стандартную однофазную сеть изделие, свет в котором излучают светодиоды, оснащено драйвером. Его разновидности определяют расположенность модификации к дистанционному управлению и диапазон регулировки. Доступные варианты: нерегулируемый, регулируемый по аналоговому или цифровому протоколу, с функцией дежурного освещения или наличием БАП. Контроль состояния резервного источника питания в версиях: кнопка ручного тестирования или функция Telecоntrol. На работу светильников расходуется от 19 до 77 Вт.
Стальной, окрашенный в белый цвет корпус, дополняет полимерный рассеиватель. Каждое изделие модельного ряда ДПО12 представлено вариантом с опаловым и прозрачным призматическим оптическим элементом. Соблюдена защита (IP40) внутренней полости от пыли и мелкого мусора. Светильники обеспечивают естественность цветовосприятия (Ra>80).
ОСОБЕННОСТИ ПРОДУКТА
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 103 лм/Вт.
- Возможность работы в осветительных установках с системами управления освещением.
- Долговечность. Рассеиватель сохраняет коэффициент пропускания в течение срока службы. Рассеянный свет не оказывает слепящего воздействия.
- Мгновенное включение. Стабильная работа в широком диапазоне напряжений питающей сети.
- Простота установки. Монтаж производится при снятом рассеивателе.
- Возможно изготовление под заказ световых приборов с цветовой температурой 3000К и 5000К.
- Модели БАП с блоком аварийного питания, модели NL с функцией дежурного освещения.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Рассеиватель | Полимерный материал. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM1 - 1 час, EM3 - 3 часа. Световой поток в аварийном режиме: › ДПО12-19 EM1: 12%; › ДПО12-38 EM3: 7%; Световой поток в дежурном режиме: › ДПО12-38 NL: 20%. |
Установка | Устанавливается на опорную поверхность. Установочные проставки входят в комплект. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Prizma | коммерческое название. |
Opal | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
RD | драйвер с управлением по протоколу DALI. |
NL | драйвер с функцией дежурного освещения. |
EM1 EM3 | наличие блока аварийного питания. |
DT | блок аварийного питания с функцией Telecontrol. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - 600х600; 1 - 300х1200; 2 - 600х1200; 3 - 300х600. |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В; 2 - регулируемый драйвер DALI; 3 - драйвер с функцией дежурного освещения; 4 - драйвер с блоком аварийного питания. |
Третья цифра (рассеиватель) | 1 - призматический; 3 - опаловый. |

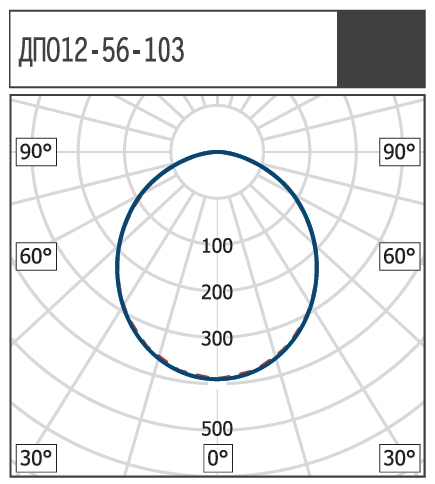

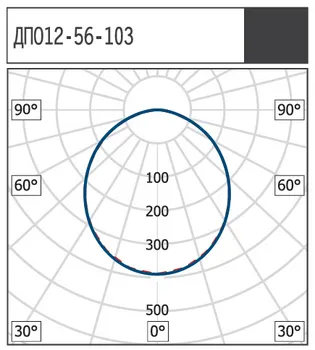

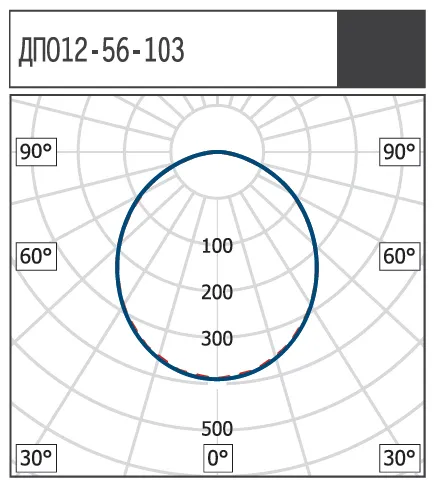

КСС
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Решетка защитная ДПО12-101/103 | 1042021012 | 1.57 |
Проставка F (2 шт.) | 5000000001 | 0.02 |

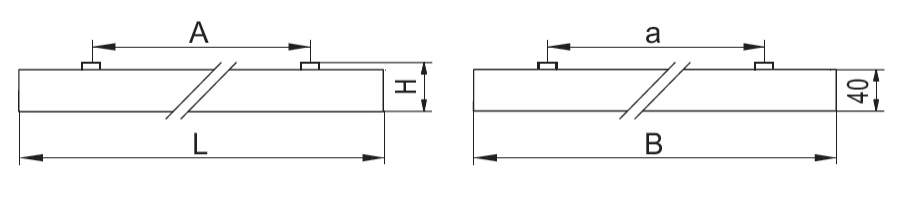

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | Аха |
ДПО12-19-3ХХ | 595 | 295 | 50 | 300х216 |
ДПО12-25/30/38/45 | 595 | 595 | 50 | 480x300 |
ДПО12-38-1XX | 1195 | 295 | 50 | 1040x216 |
ДПО12-56/76-2XX | 1195 | 595 | 50 | 1040х480 |

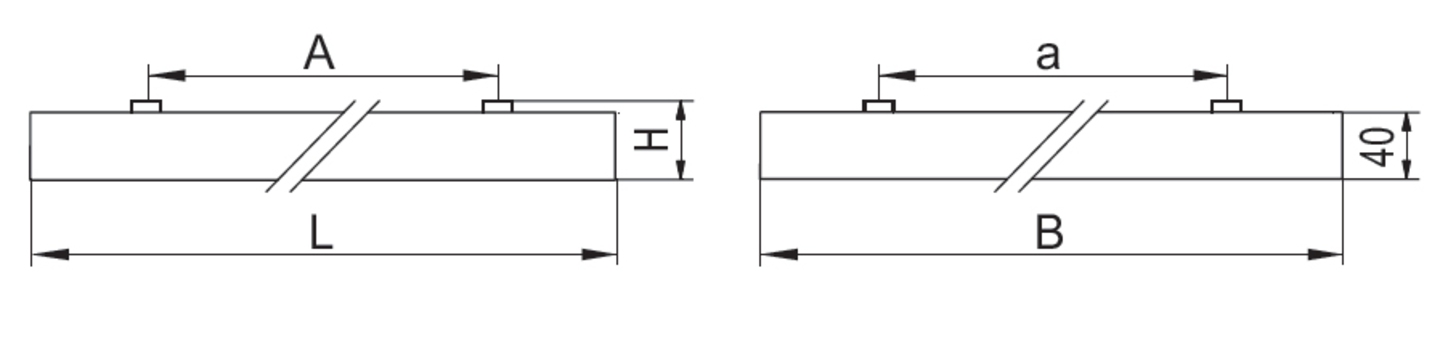

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДПО12 Prizma |
|||||
ДПО12-19-301 Prizma 840 |
1120419301 |
19 |
1627 |
86 |
2.50 |
ДПО12-19-301 Prizma EM1 840 |
1120419341 |
19 |
1627 |
85 |
2.80 |
ДПО12-25-001 Prizma 840 |
1120025001 |
25 |
2175 |
87 |
3.20 |
ДПО12-30-001 Prizma 840 |
1120030001 |
30 |
2550 |
86 |
3.20 |
ДПО12-30-021 Prizma RD 840 |
1120030021 |
30 |
2550 |
86 |
3.20 |
ДПО12-30-001 Prizma EM3 840 |
1120030051 |
30 |
2550 |
85 |
3.40 |
ДПО12-38-001 Prizma 840 |
1120038001 |
38 |
3255 |
86 |
3.20 |
ДПО12-38-011 Prizma RA 840 |
1120038011 |
38 |
3255 |
86 |
3.20 |
ДПО12-38-021 Prizma RD 840 |
1120038021 |
38 |
3255 |
86 |
3.20 |
ДПО12-38-031 Prizma NL 840 |
1120038031 |
38 |
3255 |
86 |
3.20 |
ДПО12-38-041 Prizma EM3 DT 840 |
1120038041 |
38 |
3255 |
86 |
3.40 |
ДПО12-38-001 Prizma EM3 840 |
1120038051 |
38 |
3255 |
85 |
3.40 |
ДПО12-38-101 Prizma 840 |
1120038101 |
38 |
3255 |
86 |
3.40 |
ДПО12-45-001 Prizma 840 |
1120045001 |
45 |
4069 |
90 |
3.20 |
ДПО12-56-101 Prizma 840 |
1120456101 |
|
|
|
3.60 |
ДПО12-56-201 Prizma 840 |
1120056201 |
56 |
4883 |
87 |
5.60 |
ДПО12-76-201 Prizma 840 |
1120076201 |
77 |
6511 |
88 |
5.60 |
ДПО12 Opal |
|||||
ДПО12-19-303 Opal 840 |
1120419303 |
19 |
1957 |
103 |
2.50 |
ДПО12-19-303 Opal EM1 840 |
1120419343 |
19 |
1957 |
102 |
2.80 |
ДПО12-25-003 Opal 840 |
1120025003 |
25 |
2534 |
101 |
3.20 |
ДПО12-30-003 Opal 840 |
1120030003 |
30 |
2942 |
98 |
3.20 |
ДПО12-30-023 Opal RD 840 |
1120030023 |
30 |
2942 |
98 |
3.20 |
ДПО12-38-003 Opal 840 |
1120038003 |
38 |
3922 |
103 |
3.20 |
ДПО12-38-013 Opal RA 840 |
1120038013 |
38 |
3922 |
103 |
3.20 |
ДПО12-38-023 Opal RD 840 |
1120038023 |
38 |
3922 |
103 |
3.20 |
ДПО12-38-033 Opal NL 840 |
1120038033 |
38 |
3922 |
103 |
3.20 |
ДПО12-38-043 Opal EM3 840 |
1120038043 |
38 |
3922 |
103 |
3.60 |
ДПО12-38-003 Opal EM3 840 |
1120038053 |
38 |
3922 |
102 |
3.60 |
ДПО12-38-103 Opal 840 |
1120038103 |
38 |
3922 |
103 |
3.40 |
ДПО12-45-003 Opal 840 |
1120045003 |
45 |
4903 |
103 |
3.20 |
ДПО12-56-103 Opal 840 |
1120456103 |
|
|
|
3.60 |
ДПО12-56-203 Opal 840 |
1120056203 |
56 |
5883 |
103 |
5.60 |
ДПО12-76-203 Opal 840 |
1120076203 |
76 |
7844 |
103 |
5.60 |
