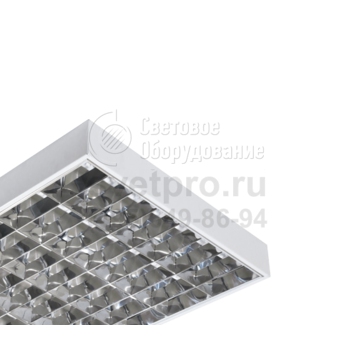

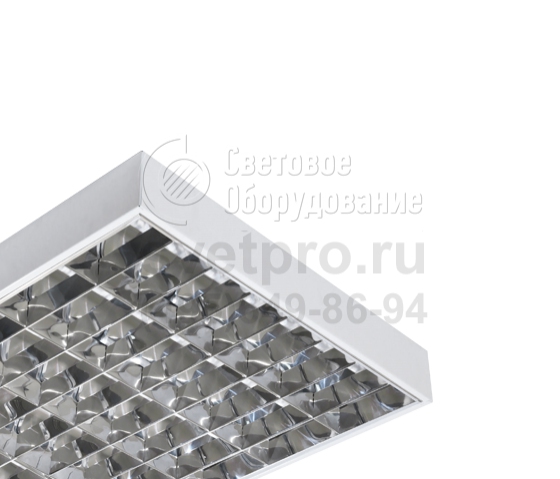

ЛПО06 BPR Потолочный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G13, G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛПО06 BPR |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛПО06 BPR применяют в учебных классах, методических кабинетах, офисах, магазинах, административных зданиях предприятий.
Осветительный прибор закрепляется на потолочной плоскости.
Конфигурация светильника зависит от количества устанавливаемых люминесцентных ламп: Т5 (14 или 28 Вт), Т8 (18 или 36 Вт). Прямоугольная форма – два источника света, квадратная – четыре. ПРА входит в состав модели, его типы: электромагнитный и электронный – для Т8, ЭПРА – для Т5. Потребность управления светом реализуется комплектацией (по заказу) регулируемым типом ЭПРА. Для модификаций с ЭПРА характерен высокий параметр коэффициента мощности – cosϕ≥0,96. Часть изделий может применяться для реализации основного и аварийного освещения. В их состав входит БАП.
Стальной корпус модели дополняет бипараболическая зеркальная алюминиевая решётка. Она позволяет регулировать направление света, что важно для офисных центров, сдающих помещения в аренду, торговых объектов, изменяющих номенклатурный перечень и раскладку товаров. Решётка удерживается скрытыми пружинами. Поверхность корпуса окрашена в белый цвет.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Двойная параболическая оптическая система обеспечивает высокое качество света в помещениях с изменяемой планировкой.
- Минимизация дискомфорта.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Решетка | Бипараболическая зеркальная из анодированного алюминия. Устанавливается в корпус скрытыми пружинами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Крепление на горизонтальную несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
BPR | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра | 1 - двойная зеркальная параболическая решетка. |

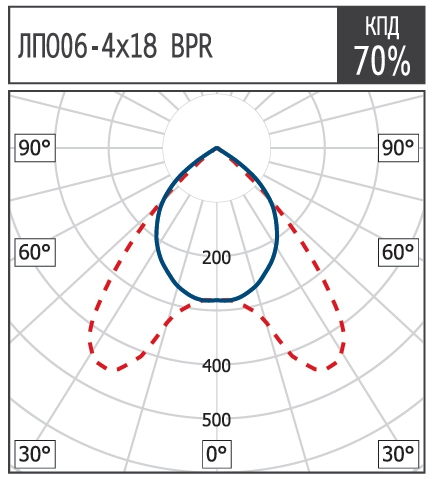

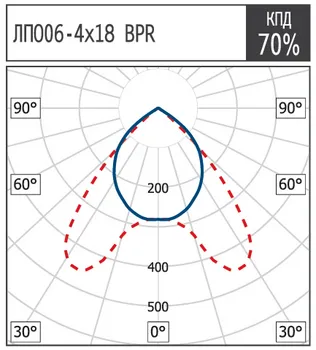

КСС

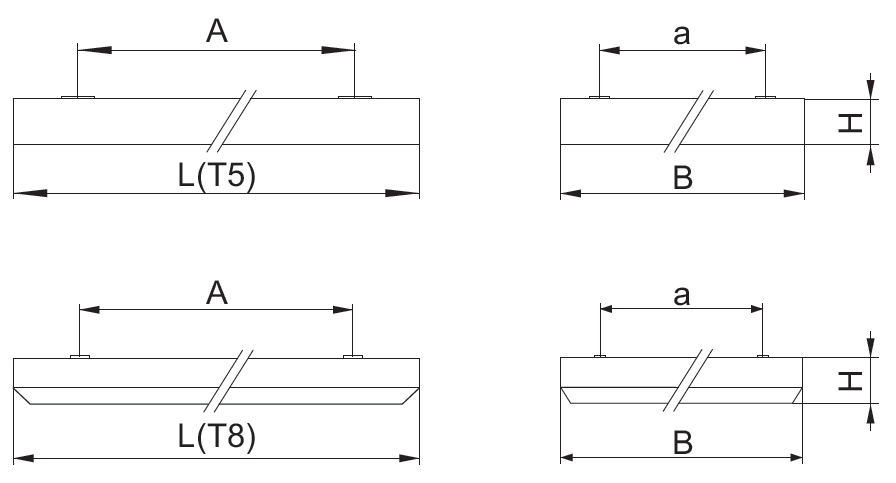

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Axa |
ЛПО06-2х14 | 1 | 593 | 293 | 90 | 420x220 |
ЛПО06-2х28 | 1 | 1193 | 293 | 90 | 750x220 |
ЛПО06-4х14 | 1 | 593 | 593 | 90 | 520x300 |
ЛПО06-4х28 | 1 | 1193 | 593 | 90 | 750x300 |
ЛПО06-2х18 | 2 | 625 | 325 | 95 | 420х220 |
ЛПО06-2х36 | 2 | 1225 | 325 | 95 | 750х220 |
ЛПО06-4х18 | 2 | 625 | 625 | 95 | 520х300 |
ЛПО06-4х36 | 2 | 1225 | 625 | 95 | 750х300 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛПО06 BPR для ЛЛ Т5 G5 |
||
ЛПО06-2х14-031 BPR HF |
1075214031 |
1.70 |
ЛПО06-2х28-031 BPR HF |
1075228031 |
4.20 |
ЛПО06-4х14-031 BPR HF |
1075414031 |
3.90 |
ЛПО06-4х14-041 BPR |
1075414041 |
4.10 |
ЛПО06-4х14-031 BPR HF БАП |
1075414081 |
4.90 |
ЛПО06-4х14-041 BPR БАП |
1075414091 |
5.10 |
ЛПО06-4х28-031 BPR HF |
1075428031 |
7.30 |
ЛПО06-4х28-041 BPR |
1075428041 |
7.30 |
Наименование |
Код |
Масса, кг |
ЛПО06 BPR для ЛЛ Т8 G13 |
||
ЛПО06-2х18-021 BPR |
1075218021 |
1.90 |
ЛПО06-2х18-031 BPR HF |
1075218031 |
1.60 |
ЛПО06-2х18-041 BPR |
1075218041 |
1.70 |
ЛПО06-2х36-021 BPR |
1075236021 |
3.50 |
ЛПО06-2х36-031 BPR HF |
1075236031 |
2.50 |
ЛПО06-2х36-041 BPR |
1075236041 |
2.70 |
ЛПО06-2х36-021 BPR БАП |
1075236071 |
4.50 |
ЛПО06-2х36-031 BPR HF БАП |
1075236081 |
3.50 |
ЛПО06-2х36-041 BPR БАП |
1075236091 |
3.70 |
ЛПО06-4х18-021 BPR |
1075418021 |
4.12 |
ЛПО06-4х18-031 BPR HF |
1075418031 |
3.37 |
ЛПО06-4х18-041 BPR |
1075418041 |
3.57 |
ЛПО06-4х18-021 BPR БАП |
1075418071 |
5.12 |
ЛПО06-4х18-031 BPR HF БАП |
1075418081 |
4.37 |
ЛПО06-4х18-041 BPR БАП |
1075418091 |
4.57 |
ЛПО06-4х36-021 BPR |
1075436021 |
7.66 |
ЛПО06-4х36-031 BPR HF |
1075436031 |
5.71 |
ЛПО06-4х36-041 BPR |
1075436041 |
5.91 |
ЛПО06-4х36-021 BPR БАП |
1075436071 |
8.66 |
ЛПО06-4х36-031 BPR HF БАП |
1075436081 |
6.71 |
ЛПО06-4х36-041 BPR БАП |
1075436091 |
6.91 |
