ЛПО46 Norma Потолочный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8 |
Цоколь: | G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛПО46 Norma |
Мощность: | 18-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Светильники ЛПО46 Norma применяются для обеспечения нормируемой видимости в административных зданиях предприятий, гостиницах, терапевтических врачебных кабинетах.
Осветительные приборы ориентированы на индивидуальный монтаж на несущую потолочную поверхность.
Прямоугольность основания модели предопределена типом лампы – люминесцентная трубчатая Т8. Габариты: в большей мере длина и ширина, зависят от количества ламп: одна, две, четыре. Мощность каждой: 18, 36, 58 Вт. В состав изделия включён ПРА: электронного или электромагнитного типа, определяющего длительность, эффективность и качество процесса светообразования. Слепящее действие минимизирует опаловый или прозрачный призматический рассеиватель.
Торцы конструктивной формы, образуемой стальным основанием и защёлкнутом по его продольным сторонам полистирольным рассеивателем, закрывают белые поликарбонатные крышки. Их форма: прямоугольная, овальная, трапециевидная. Способ фиксации к основанию: пружины или защёлки. На основание нанесено порошковое окрашивание. Степень защиты изделия – IP20.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный дизайн.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
конструкция
Основание | Листовая сталь, окрашено белой порошковой краской. |
Рассеиватель | Полистирол с призматическими элементами, изготовлен методом экструдирования. Защелкивается в металлическое основание по всей длине светильника. |
Технические данные | |
Крышки | Поликарбонат белого цвета, крепятся к основанию с помощью пружин. Для 1-х ламповых моделей: Поликарбонат белого цвета, крепятся к основанию с помощью защелок. |
Установка | Монтаж индивидуально. Устанавливается на несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Norma | коммерческое название. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 7 – рассеиватель из светостабилизированного полистирола. |
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А3. |
Третья цифра (рассеиватель) | 1 – прямоугольный опаловый; 2 – прямоугольный прозрачный; 3 – овальный опаловый; 4 – овальный прозрачный. Для 4-х ламповых моделей: 1 – трапециевидный опаловый; 2 – трапециевидный прозрачный. |

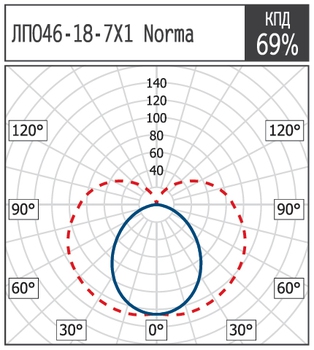

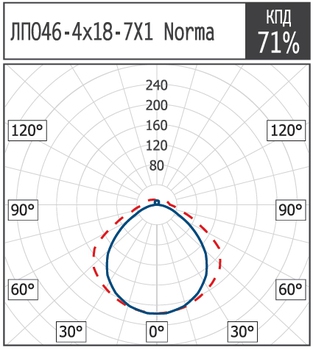

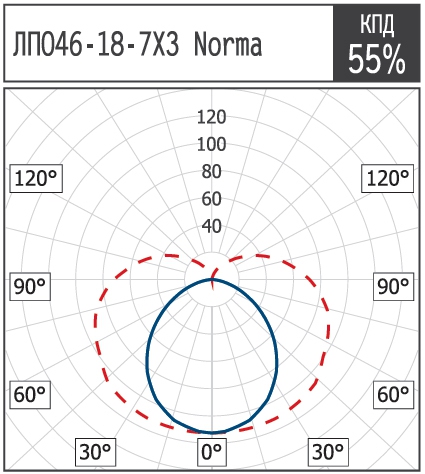

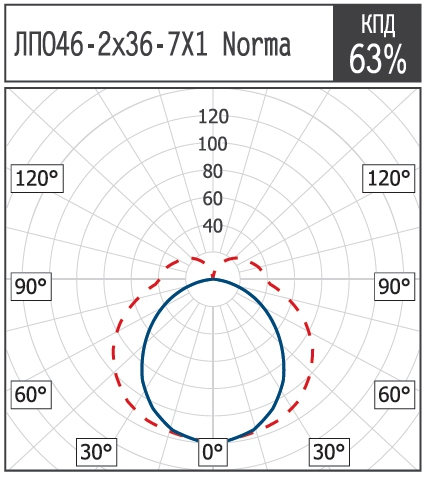

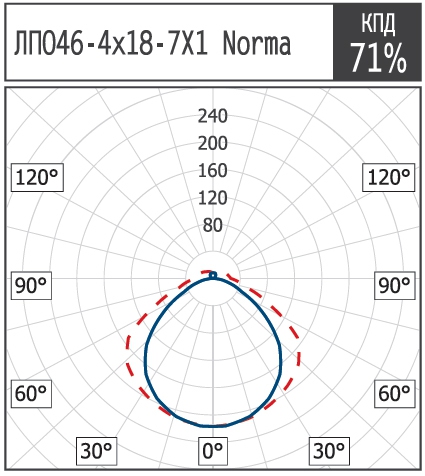

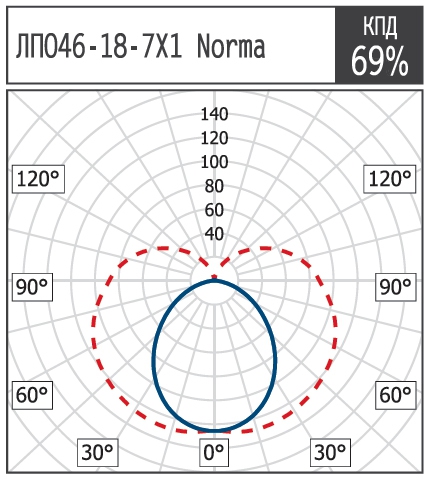

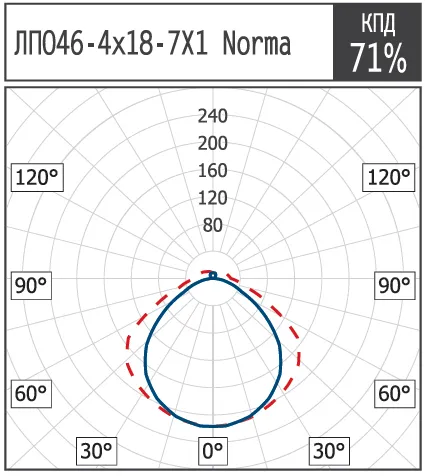

КСС
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Решетка защитная NZ236 | 1047020236 | 1.30 |

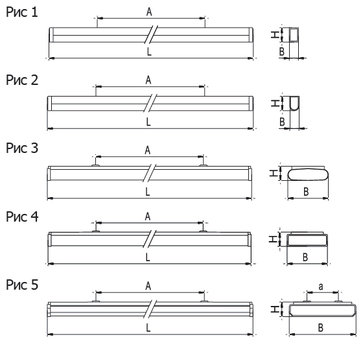

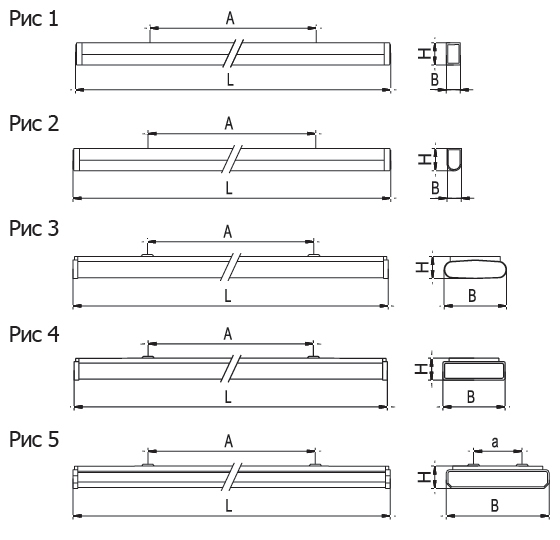

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | A, мм |
ЛПО46-1x18-7X1/7X2 | 1 | 640 | 44 | 76 | 450 |
ЛПО46-1x36-7X1/7X2 | 1 | 1250 | 44 | 76 | 600 |
ЛПО46-1x58-7X1/7X2 | 1 | 1550 | 44 | 76 | 750 |
ЛПО46-1x18-7X3/7X4 | 2 | 640 | 44 | 76 | 450 |
ЛПО46-1x36-7X3/7X4 | 2 | 1250 | 44 | 76 | 600 |
ЛПО46-1x58-7X3/7X4 | 2 | 1550 | 44 | 76 | 750 |
ЛПО46-2x18-7X1/7X2 | 3 | 640 | 150 | 64 | 450 |
ЛПО46-2x36-7X1/7X2 | 3 | 1245 | 150 | 64 | 600 |
ЛПО46-2x18-7X3/7X4 | 4 | 640 | 150 | 64 | 450 |
ЛПО46-2x36-7X3/7X4 | 4 | 1245 | 150 | 64 | 600 |
ЛПО46-4x18-7X1/7X2 | 5 | 645 | 329 | 68 | 450 |
ЛПО46-4x36-7X1/7X2 | 5 | 1255 | 329 | 68 | 600 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛПО46 Norma, опаловый рассеиватель |
||
ЛПО46-1x18-701 Norma |
1046118701 |
1.10 |
ЛПО46-1x18-711 Norma |
1046118711 |
1.00 |
ЛПО46-1x36-701 Norma |
1046136701 |
1.80 |
ЛПО46-1x36-711 Norma |
1046136711 |
1.40 |
ЛПО46-1x58-701 Norma |
1046158701 |
2.20 |
ЛПО46-1x58-711 Norma |
1046158711 |
1.70 |
ЛПО46 Norma, прозрачный рассеиватель |
||
ЛПО46-1x18-702 Norma |
1046118702 |
1.10 |
ЛПО46-1x18-712 Norma |
1046118712 |
1.00 |
ЛПО46-1x36-702 Norma |
1046136702 |
1.80 |
ЛПО46-1x36-712 Norma |
1046136712 |
1.40 |
ЛПО46-1x58-702 Norma |
1046158702 |
2.20 |
ЛПО46-1x58-712 Norma |
1046158712 |
1.70 |
ЛПО46 Norma, опаловый рассеиватель |
||
ЛПО46-1x18-703 Norma |
1046118703 |
1.10 |
ЛПО46-1x18-713 Norma |
1046118713 |
1.00 |
ЛПО46-1x36-703 Norma |
1046136703 |
1.80 |
ЛПО46-1x36-713 Norma |
1046136713 |
1.40 |
ЛПО46-1x58-703 Norma |
1046158703 |
2.20 |
ЛПО46-1x58-713 Norma |
1046158713 |
1.70 |
ЛПО46 Norma, прозрачный рассеиватель |
||
ЛПО46-1x18-704 Norma |
1046118704 |
1.10 |
ЛПО46-1x18-714 Norma |
1046118714 |
1.00 |
ЛПО46-1x36-704 Norma |
1046136704 |
1.80 |
ЛПО46-1x36-714 Norma |
1046136714 |
1.40 |
ЛПО46-1x58-704 Norma |
1046158704 |
2.20 |
ЛПО46-1x58-714 Norma |
1046158714 |
1.70 |
Наименование |
Код |
Масса, кг |
|
ЛПО46 Norma, опаловый рассеиватель |
|||
ЛПО46-2x18-701 Norma |
1046218701 |
1.70 |
|
ЛПО46-2x18-711 Norma |
1046218711 |
1.20 |
|
ЛПО46-2x36-701 Norma |
1046236701 |
2.90 |
|
ЛПО46-2x36-711 Norma |
1046236711 |
2.20 |
|
ЛПО46 Norma, прозрачный рассеиватель |
|||
ЛПО46-2x18-702 Norma |
1046218702 |
1.70 |
|
ЛПО46-2x18-712 Norma |
1046218712 |
1.20 |
|
ЛПО46-2x36-702 Norma |
1046236702 |
2.90 |
|
ЛПО46-2x36-712 Norma |
1046236712 |
2.20 |
|
ЛПО46 Norma, опаловый рассеиватель |
|||
ЛПО46-2x18-703 Norma |
1046218703 |
1.70 |
|
ЛПО46-2x18-713 Norma |
1046218713 |
1.20 |
|
ЛПО46-2x36-703 Norma |
1046236703 |
2.90 |
|
ЛПО46-2x36-713 Norma |
1046236713 |
2.20 |
|
ЛПО46 Norma, прозрачный рассеиватель |
|||
ЛПО46-2x18-704 Norma |
1046218704 |
1.70 |
|
ЛПО46-2x18-714 Norma |
1046218714 |
1.20 |
|
ЛПО46-2x36-704 Norma |
1046236704 |
2.90 |
|
ЛПО46-2x36-714 Norma |
1046236714 |
2.20 |
|
ЛПО46 Norma, опаловый рассеиватель |
|||
ЛПО46-4x18-701 Norma |
1046418701 |
2.50 |
|
ЛПО46-4x18-711 Norma |
1046418711 |
2.30 |
|
ЛПО46-4x36-701 Norma |
1046436701 |
4.70 |
|
ЛПО46-4x36-711 Norma |
1046436711 |
4.50 |
|
ЛПО46 Norma, прозрачный рассеиватель |
|||
ЛПО46-4x18-702 Norma |
1046418702 |
2.50 |
|
ЛПО46-4x18-712 Norma |
1046418712 |
2.30 |
|
ЛПО46-4x36-702 Norma |
1046436702 |
4.70 |
|
ЛПО46-4x36-712 Norma |
1046436712 |
4.50 |
