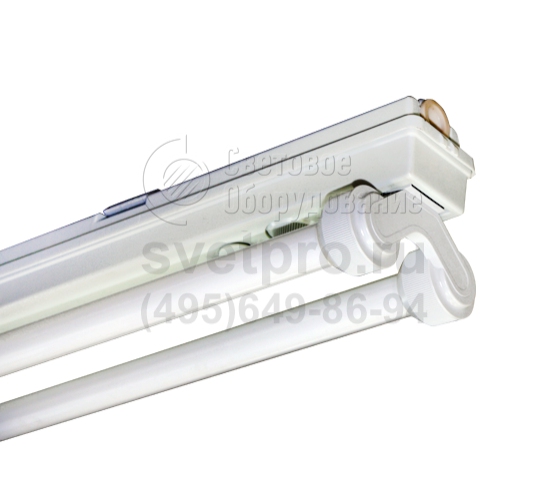

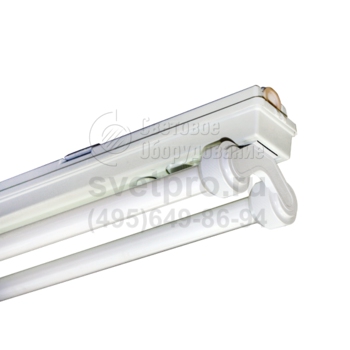

ПВЛМ П Пылевлагозащищенный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа T12, Люминесцентная лампа Т5 |
Цоколь: | G13, G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У2 |
Артикул производителя: | ПВЛМ П |
Мощность: | 36-40 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ПВЛМ П устанавливаются над конвейерными линиями предприятий лёгкой и пищевой промышленности, в складах с напольным хранением материалов и продукции, в прачечных и химчистках.
Подвесную установку изделий осуществляют с использованием комплектов аксессуаров: тросовый подвес, крюк, серьга, стержень. Без применения дополнительных креплений выполняется накладная потолочная установка. Варианты расположения: индивидуальное или в линию.
Модификации светильника эксплуатируются с лампами Т8 (одна или две, по 36 Вт) и Т12 (две по 40 Вт). Работоспособность поддерживает ЭмПРА (cosϕ≥0,85) или ЭПРА (cosϕ≥0,96). Имеются изделия для постоянного режима эксплуатации с БАП. Оптические элементы: диффузный отражатель с отверстиями и без отверстий и экранирующая решётка также предложены к самостоятельному выбору из аксессуаров.
Степень герметичности базовой конструкции светильника ПВЛМ П – IP54. Для её повышения и соответствия IP65 используется поликарбонатная защитная трубка. Из поликарбоната изготовлены и герметичные ламподержатели. Корпус, отражатель, экранирующая решётка – стальные с порошковым окрашиванием. Уплотнительная прокладка – пенополиуретан.
ОСОБЕННОСТИ ПРОДУКТА
- Безопасность. Класс защиты от поражения электрическим током – II. Применение защитных труб.
- Удобство монтажа. Раздельная комплектация отражателей, решеток и различных систем подвеса.
- Эффективность. Высокий КПД светильника. Отверстия в отражателе для перераспределения светового потока в верхнюю полусферу для обеспечения цилиндрической освещенности.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности.
конструкция
Корпус и панель корпуса | Стеклонаполненный полиамид, серого цвета. Изготовлены методом литья под давлением. Панель крепится к корпусу тремя поворотными замками из полиамида. |
Уплотнительная прокладка | Пенополиуретан. Изготовлена методом литья под давлением, по контуру между корпусом и рассеивателем. |
Отражатель диффузный с отверстиями и без отверстий | Листовая сталь, окрашен белой порошковой краской. Крепится к корпусу двумя поворотными подпружиненными замками из ударопрочного полистирола (заказывается дополнительно). Защитный угол не менее 15°. |
Экранирующая решетка | Листовая сталь, окрашена белой порошковой краской. Крепится к отражателю с помощью подпружиненных кронштейнов армированными винтами (заказывается дополнительно). |

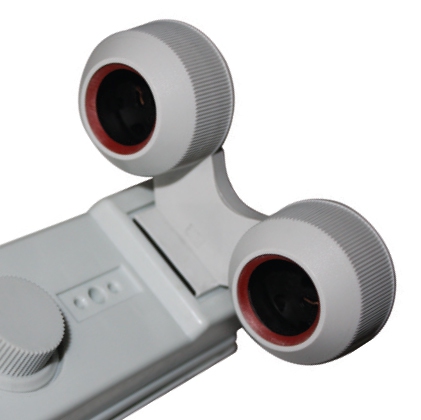

Ламподержатель | Поликарбонат, герметичный. |
Защитная труба | Поликарбонат. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания (УХЛ4). |
Установка | Монтаж индивидуально или в линию. Крепление: на монтажную поверхность (базовое исполнение) или на подвесы (серьга, стержень, трос) заказываются дополнительно. |

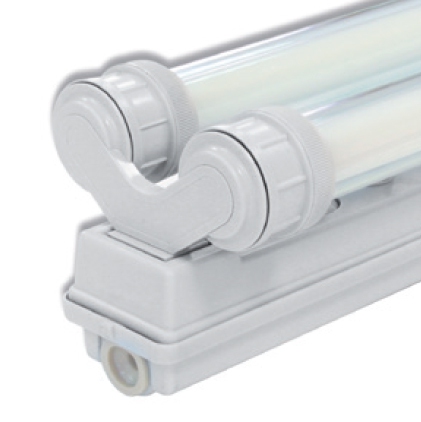

Ламподержатель IP65 | Поликарбонатная защитная труба диаметром 38 мм |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
HF | HF - ЭПРА А2. |
БАП | наличие блока аварийного питания (УХЛ4). |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – базовое исполнение (IP54); 5 – с защитной трубой (IP65). |
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
Третья цифра (отражатель) | 2 – установка на несущую поверхность. |

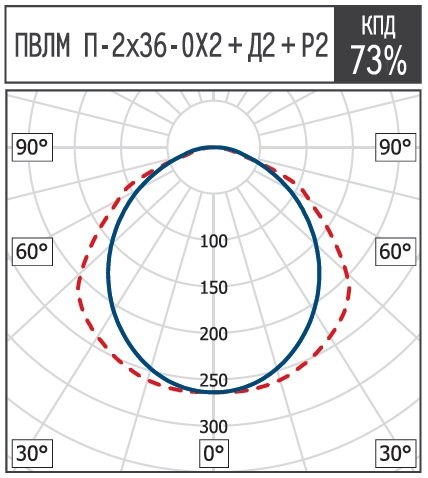

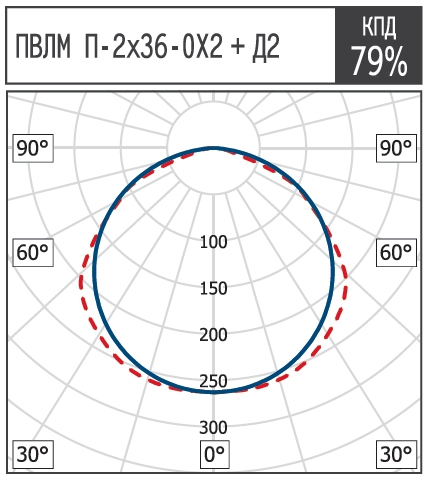

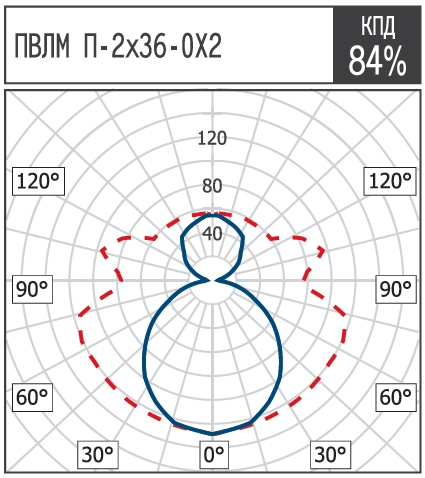

ксс
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Диффузный отражатель | ||
Д1х36/40 (для ПВЛМ П-36/40) | 1008021136 | 1.30 |
Д2х36/40 (для ПВЛМ П-2х36/40) | 1008021236 | 1.80 |
Диффузный отражатель с отверстиями | ||
ДО1х36/40 (для ПВЛМ П-36/40) | 1008022136 | 1.20 |
ДО2х36/40 (для ПВЛМ П-2х36/40) | 1008022236 | 1.60 |
Экранирующая решетка | ||
Р136 (для ПВЛМ П-36/40) | 1009021302 | 0.50 |
Р236 (для ПВЛМ П-2х36/40) | 1009022302 | 0.60 |

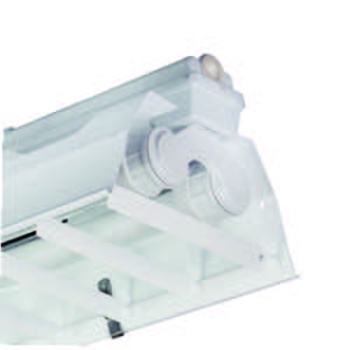

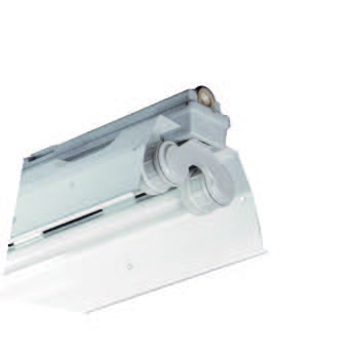

ПВЛМ П-2х36-502 + ДО2х36/40 | ПВЛМ П-2х36-512 + ДО2х36/40 + Р236 |
Наименование | Код |

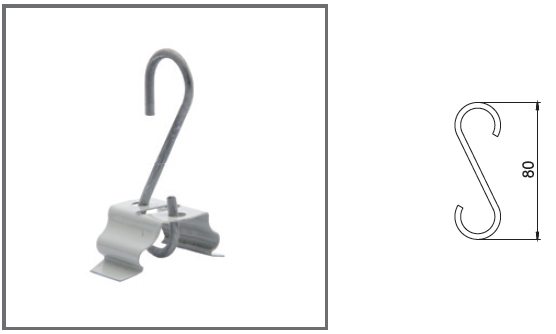

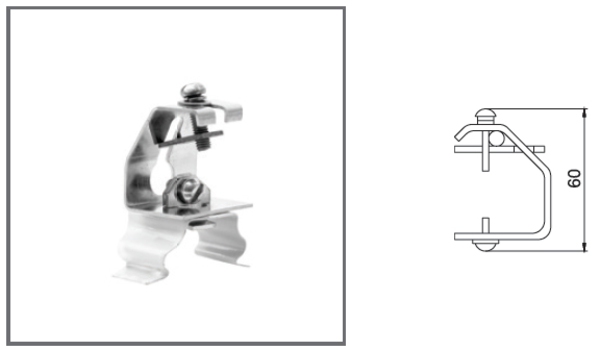

Подвес на серьгу | 1001010080 |

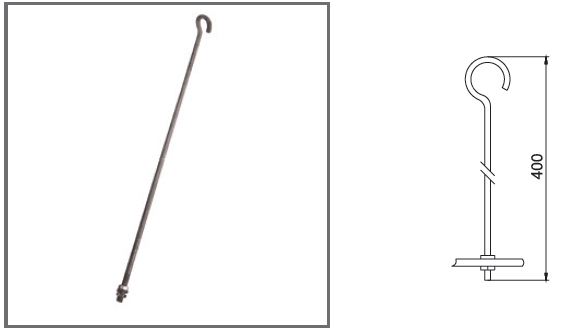

Подвес на стержень,(ø 6 мм) | 1002010400 |
Подвес на трос | 1003010060 |

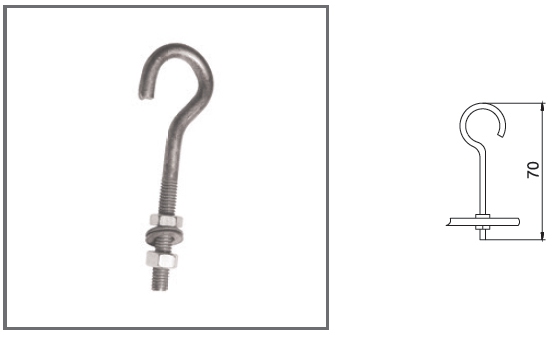

Подвес на крюк | 1004010070 |

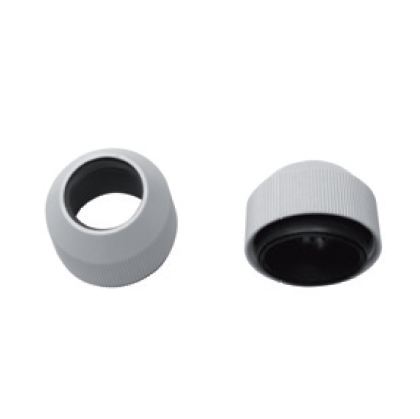

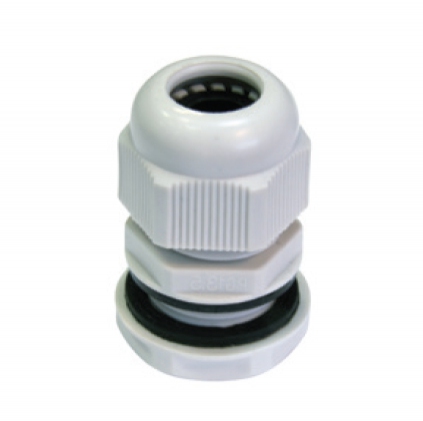

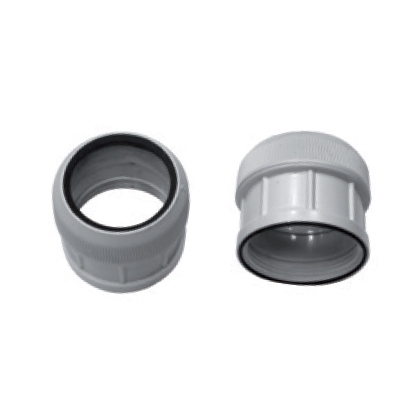

Кабельный ввод IP65 PG16 | 1029044416 |
Герметичный ламподержатель для ламп Т8 | 1038042638 |
Герметичный ламподержатель для ламп с защитной трубой и ламп Т12 | 1039042638 |

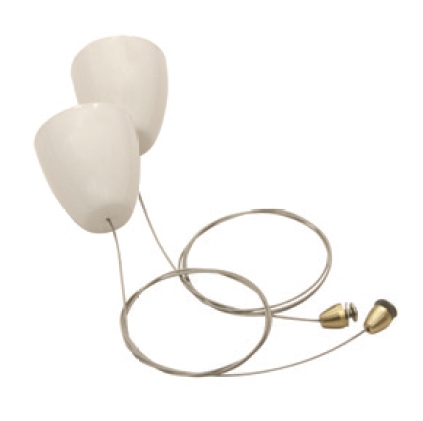

Тросовый подвес SU1 (2 шт.) | 1042051000 |
Тросовый подвес SU3 (2 шт.) | 1042053000 |
Тросовый подвес SU5 (2 шт.) | 1042055000 |

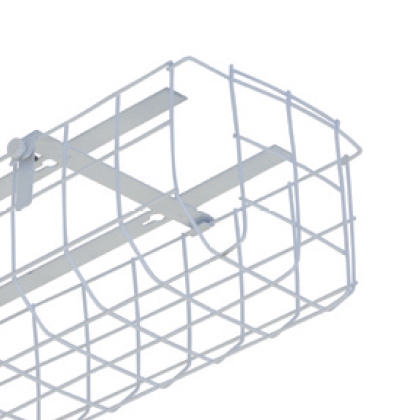

Решетка защитная RZ236 | 1046020236 |
Подвес на серьгу | Подвес на стержень | Подвес на трос | Подвес на крюк |
Кабельный ввод IP65 PG16 | Герметичный ламподержатель для ламп Т8 | Герметичный ламподержатель для ламп Т12 | Тросовый подвес | Решетка защитная - RZ236 |

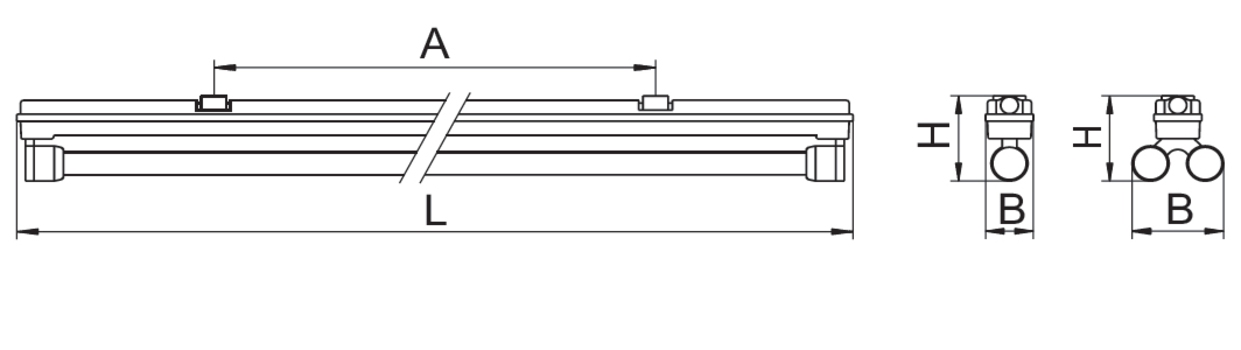

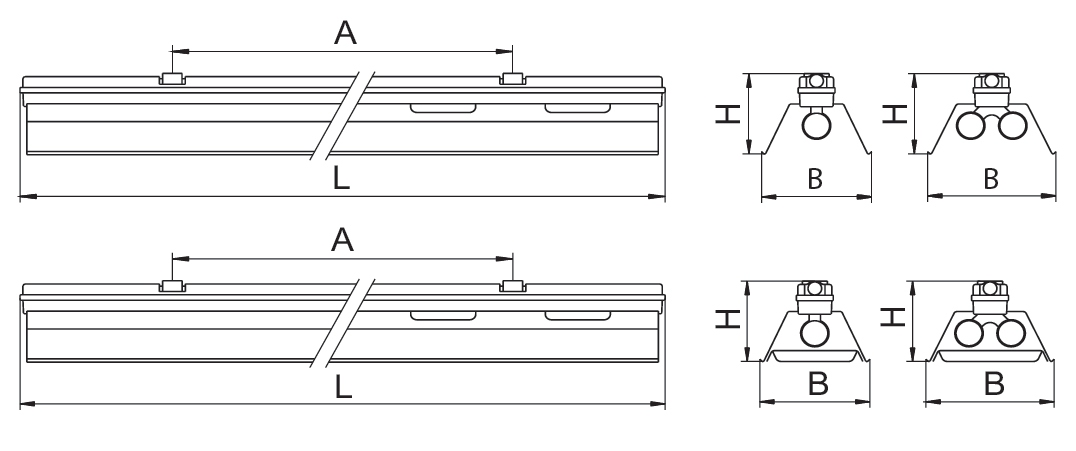

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ПВЛМ П-1х36 | 1269 | 65 | 132 | 800 |
ПВЛМ П-2х36 | 1269 | 122 | 132 | 800 |
ПВЛМ П-2х40 | 1269 | 126 | 135 | 800 |

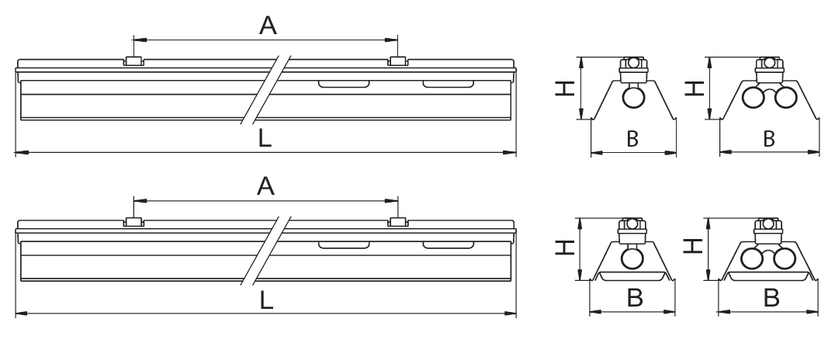

Наименование | L, мм | B, мм | H, мм | A, мм |
Габаритные характеристики светильника с отражателем | ||||
ПВЛМ П-1хХХ + Д1/ДО1 | 1269 | 194 | 150 | 800 |
ПВЛМ П-2хХХ + Д2/ДО2 | 1269 | 226 | 150 | 800 |
Габаритные характеристики светильника с отражателем и решеткой | ||||
ПВЛМ П-1хХХ + Д1/ДО1 + Р1 | 1269 | 194 | 150 | 800 |
ПВЛМ П-2хХХ + Д2/ДО2 + Р2 | 1269 | 226 | 150 | 800 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ПВЛМ П для ЛЛ T8 G13 |
||
ПВЛМ П-1х36-002 |
1006136002 |
1.70 |
ПВЛМ П-1х36-012 HF |
1006136012 |
1.30 |
ПВЛМ П-1х36-502 |
1006136502 |
2.30 |
ПВЛМ П-1х36-512 HF |
1006136512 |
1.90 |
ПВЛМ П-2х36-002 |
1006236002 |
2.40 |
ПВЛМ П-2х36-012 HF |
1006236012 |
1.60 |
ПВЛМ П-2х36-012 HF БАП |
1006236062 |
2.60 |
ПВЛМ П-2х36-502 |
1006236502 |
3.10 |
ПВЛМ П-2х36-512 HF |
1006236512 |
2.30 |
ПВЛМ П-2х36-512 HF БАП |
1006236562 |
3.30 |
ПВЛМ П для ЛЛ T12 G13 |
||
ПВЛМ П-2х40-002 |
1006240002 |
2.40 |
ПВЛМ П-2х40-012 HF |
1006240012 |
1.60 |
ПВЛМ П-2х40-012 HF БАП |
1006240062 |
2.60 |
